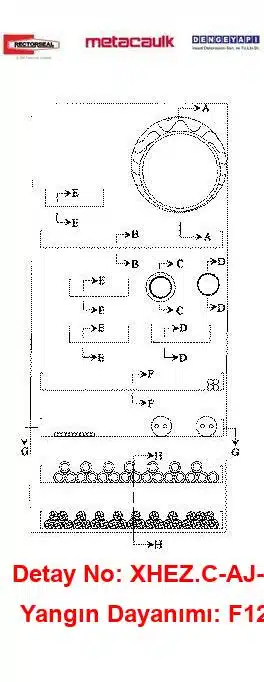

Beton Duvar / Döşemeden Geçen İzoleli 36 inç kablo tavası F120 MC835+ Yangın Durdurucu Detayı C-AJ-8067
RECTORSEAL Metacaulk 835+ kullanılarak betonarme döşeme veya duvarlarda çelik boru, EMT, bakır boru ve çelik/alüminyum kablo tavaları için geliştirilen çoklu geçiş
Detay Bilgileri
Sistem Hakkında
C-AJ-8067 Yangın Durdurucu Sistem; betonarme duvar veya betonarme döşemeden geçen izoleli Elektrik Metal Borusu (EMT), çelik boru, bakır boru ve çelik/alüminyum kablo tavası gibi Geçiş Yapan Tesisatlar için geliştirilmiş, yüksek performanslı bir çözüm sunar. Sistem, RectorSeal Metacaulk 835+ (MC835+) yangın durdurucu mastik ve en az 70 kg/m³ yoğunlukta taşyünü arka dolgu malzemesinin birlikte kullanımıyla Tesisat Deliği Boşluğunu güvenli biçimde kapatarak yangın anında sızdırmazlık ve bütünlük sağlar. Veride izoleli elektrik konduiti için 900 mm (36″) çap bilgisi yer almakta olup, diğer tesisat tür ve ölçüleri üreticisinin test edilmiş detayındaki tariflere göre uygulanmalıdır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Bu vurgu, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’in test edilmiş ve belgelendirilmiş çözümler kullanımına dair yaklaşımıyla da uyumludur. Yönetmelik kapsamında, yangın kompartımanları arasındaki ayırıcıların bütünlüğü korunmalı ve geçiş noktaları, onaylı Yangın Durdurucu Sistemlerle sızdırmaz hale getirilmelidir. C-AJ-8067, söz konusu gereksinimleri sahada uygulanabilir, tarifleri net ve denetlenebilir bir yöntemle karşılar.
Sistemin kalbi olan MC835+ yangın durdurucu mastik, 9.5 mm kalınlıkta uygulanır. Arka dolgu malzemesi olarak, boşluğa sıkıştırılarak yerleştirilen en az 70 kg/m³ yoğunluklu taşyünü kullanılır. Bu ikili, Tesisat Deliği çevresinde kalıcı bir bariyer oluşturarak yüksek sıcaklıklarda dahi ayırıcı elemanın yangın performansının sürdürülmesini destekler. Doğru kalınlıkta mastik uygulaması, yeterli yoğunluğa sahip arka dolgu ve uygun yüzey hazırlığı; F120 performansının sahada tekrarlanabilmesi için kritik önemdedir.
Uygulama prensibi yalındır: Betonarme yüzeyler temiz, kuru ve tozsuz olmalı; Tesisat Deliği Boşluğu, üreticinin test edilmiş detayındaki toleranslara uygun olmalıdır. Taşyünü, boşluğa sıkı bir şekilde yerleştirilir; ardından MC835+ mastik, çevre yüzeylere ve geçiş yapan tesisata sürekli temas edecek şekilde 9.5 mm kalınlıkta çekilir. Kesintisiz bir mastik kordonu, mikrosızıntıları önlerken, yangın sırasında ortaya çıkabilecek genleşme ve deformasyonlara karşı sızdırmazlık çizgisinin devamlılığını sağlar.
Peki bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur? Kısa cevap: Evet. Yönetmelik, yangın kompartımanlarının sızdırmazlığının korunmasını zorunlu kılar. C-AJ-8067’nin betonu esas alan duvar ve döşeme geçişlerinde test edilmiş bir yöntem sunması, F120 amacını 9.5 mm mastik ve uygun taşyünü arka dolgu ile adreslemesi; tasarım, uygulama ve denetim zincirinde sağlam bir referans noktası yaratır. Bununla birlikte, her projede “üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulması” ve şantiye şartlarına uygunluğun kontrol edilmesi esastır.
Sonuç olarak, C-AJ-8067; izoleli 900 mm (36″) EMT başta olmak üzere metal borular ve kablo tavaları için pratik, denetlenebilir ve sahada tekrarlanabilir bir Yangın Durdurucu Sistem yaklaşımı getirir. Doğru malzeme kombinasyonu (MC835+ mastik + en az 70 kg/m³ taşyünü), doğru kalınlık (9.5 mm) ve doğru montaj, F120 hedefini karşılamanın anahtarıdır. Bu disiplin, yangının yatay ve düşey yönde yayılma riskini minimize ederken, kullanıcıların güvenli tahliyesini ve yapısal bütünlüğün korunmasını destekler.
Kullanılan Ürün ve Uygulama
RectorSeal Metacaulk 835+ (MC835+), betonarme duvar veya döşemeden geçen tesisatlarda sızdırmaz bir bariyer oluşturmak üzere tasarlanmış Yangın Durdurucu Mastiktir. C-AJ-8067 detayında, çelik boru, izoleli Elektrik Metal Borusu (EMT), bakır boru ve çelik/alüminyum kablo tavalarının geçişlerinde 9.5 mm kalınlıkta uygulanır. MC835+, yangın sırasında Tesisat Deliği Boşluğunun güvenli biçimde kapatılmasına yardımcı olur ve uygun arka dolgu ile birlikte kullanıldığında sistemin hedeflenen F120 performansını destekler.
Bu detayda MC835+; en az 70 kg/m³ yoğunluklu taşyünü arka dolgu ile birlikte tariflenmiştir. Arka dolgu, boşluğa sıkıştırılarak yerleştirilir; ardından MC835+ mastik, yüzeylerin temiz ve kuru olduğundan emin olunduktan sonra 9.5 mm kalınlıkta kesintisiz uygulanır. Bu iki aşamalı yaklaşım, hem termal etkiler hem de duman sızdırmazlığı açısından bütüncül bir yangın bariyeri elde edilmesini sağlar. Mastik, betonarme altlık ve metal tesisat yüzeylerine uygun yüzey hazırlığı ile birlikte kullanıldığında, uygulama güvenilirliği ve sürekliliği artar.
MC835+’ın C-AJ-8067 içindeki rolü, yalnız başına bir ürün performansı olmaktan öte, test edilmiş bir sistemin parçası olmasıdır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Bu nedenle ürün, doğru arka dolgu yoğunluğu, doğru kalınlık ve doğru montaj sıralaması ile uygulandığında, tasarım hedeflerinin sahada tekrarlanabilmesine imkan tanır. Özellikle 900 mm (36″) gibi büyük çaplı izoleli EMT geçişlerinde, mastik kalınlığının korunması ve arka dolgunun boşluğa sıkı yerleştirilmesi kritik bir gerekliliktir.
Uygulama perspektifinden bakıldığında, MC835+ ile başarılı bir sonuç için şu prensipler öne çıkar: Tesisat Deliği ölçülerinin üreticinin test edilmiş detayındaki toleranslara uygun seçilmesi; arka dolgu taşyününün yeterli yoğunlukta ve boşluğu homojen dolduracak şekilde sıkıştırılması; mastik uygulamasının 9.5 mm kalınlıkta, kesintisiz ve yüzeylere sürekli temas halinde yapılması. Bu disiplin, yangın sırasında sistemin sızdırmazlık çizgisini korumasına ve ayırıcı elemanın bütünlüğünün sürmesine yardımcı olur.
Özetle MC835+, C-AJ-8067 kapsamında betonarme duvar ve döşemelerden geçen metal boru ve kablo tavası geçişlerinde güvenilir, denetlenebilir ve yönetmelik yaklaşımıyla uyumlu bir çözüm sunar. Ürünün 9.5 mm kalınlıkta uygulanması ve en az 70 kg/m³ taşyünü arka dolgu ile birlikte kullanılması; projelerde F120 hedefine erişmek için açık ve tekrarlanabilir bir yöntem sağlar. Sahada, “üreticisinin test edilmiş detayındaki tariflenen şekilde” uygulama yapıldığında, MC835+ yangın güvenliği risklerini azaltan, sürdürülebilir bir sızdırmazlık katmanı oluşturur.
Bu Detay Neden Uygulanmalıdır?
-
Devasa Yapısal Açıklıklarda (2,27 m² / 2,24 m Doğrusal Hat) 2 Saat Yangın Kompartımanı Bütünlüğü: Ana trafo merkezleri, veri merkezleri ve endüstriyel tesislerin dikey mekanik-elektrik şaftlarında metrelerce genişlikte açıklıklar bulunur. UL C-AJ-8067 detayı; 2,27 m²’lik alanda 8 farklı tesisat grubunun aynı açıklıktan geçtiği devasa rezervasyonlarda 2 saat boyunca (F=2 Hr / F120) alev ve sıcak gaz geçişini kesin olarak kilitler.
-
Karma Tesisat Esnekliği (Kablo Tavası + Çelik Boru + Bakır Hat + PVC Kovan): Şantiyelerde en büyük sorun mekanik ve elektrik disiplinlerinin aynı şaftı paylaşmasıdır. Bu sistem kartı; 36 inç kablo tavaları, 24 inç çelik borular, 6 inç izoleli bakır borular ve elektrik konduitlerini tek bir akredite açıklık altında birleştirerek ayrı ayrı şaft açma ve karot maliyetlerini ortadan kaldırır.
-
Metacaulk 835+ ile Dayanıklı Elastomerik Yalıtım: Çözücü bazlı özel formülüyle RectorSeal Metacaulk 835+, büyük açıklıklarda ve ağır kablo tavalarında titreşim, sehim ve nem etkilerine karşı çatlama yapmaz; elastik yapısını koruyarak tavizsiz bir yangın ve duman sızdırmazlığı sunar.
Uygulanmamasının Sonuçları Ne Olur?
-
Mega Şaftlarda Faciaya Yol Açan Katlar Arası Yangın Atlama: 2,27 m² büyüklüğündeki bir açıklıkta yangın yalıtımı yapılmadığında veya standart harç/köpük gibi geçersiz malzemeler kullanıldığında, yangın dakikalar içinde devasa bir dikey bacaya dönüşür. 36 inçlik tavalardaki kablo kılıflarının tutuşmasıyla binlerce kilovatlık yangın yükü üst katlara hücum ederek binanın tahliye yollarını ve yapısal güvenliğini yok eder.
-
Aşırı Zehirli Gaz Yayılımı ve Tesisin Çökmesi: Yanıcı XLPE ve PVC kablo yalıtımlarının alev almasıyla yoğun toksik duman, karbonmonoksit ve korozif asit gazları açığa çıkar. Yalıtımsız dev açıklıklardan veri merkezi katlarına veya kontrol odalarına dolan bu gazlar personeli zehirler ve milyonlarca dolarlık hassas elektronik ekipmanı kullanılamaz hale getirir.
-
Mevzuat İhlali ve Ağır Hukuki Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca ana döşeme ve duvar kompartıman sınırlarını kesen tüm kablo tavaları ve boru hatlarının döşemenin yangın mukavemetine (en az F120) denk tescilli sistemlerle kapatılması zorunludur. Akredite olmayan uygulamalar iskan ruhsatı ve itfaiye onaylarının reddine, sigorta teminatlarının feshine ve mekanik/elektrik yükleniciler aleyhine ağır cezai yaptırımlara sebep olur.
Detay İçeriği Ürünler & Alternatifleri
Beton Duvar - Döşeme İzoleli 36 inç kablo tavası Yangın Durdurucu — Teknik Bileşenler
1) Döşeme veya Duvar
En az 113 mm (4-1/2”) kalınlıkta betonarme (hafif veya normal ağırlık, yaklaşık 1600–2400 kg/m³). Duvar, üreticisinin bağımsız laboratuvarda test edilmiş detaylarında belirtildiği gibi beton bloklardan da oluşturulabilir. Maksimum tesisat deliği alanı 2,200,000 mm² (3520 in²) ve maksimum boyut 2200 mm (88”).
2) Geçiş Yapan Tesisatlar — Genel Düzenleme Kuralları
Açıklık içinde en fazla 8 yangın durdurucu konfigürasyon düzenlenebilir. Konfigürasyonlar arası mesafe minimum 144 mm (5-3/4”) ve maksimum 175 mm (7”) olacaktır. Konfigürasyon ile açıklık çevresi arasındaki mesafe minimum 19 mm (3/4”) ve maksimum 438 mm (17-1/2”) olacaktır. Boru, boru kılıfı, elektrik metal borusu (EMT) veya kablo tavası elemanları, döşemenin veya duvarın her iki tarafında rijit olarak mesnetlenecektir. Aşağıdaki konfigürasyonların herhangi bir kombinasyonu kullanılabilir.
3) Çelik Boru
Anma 400 mm (16”) çap ve daha küçük Schedule 30 (veya daha ağır) ya da anma 600 mm (24”) çap ve daha küçük Schedule 40 (veya daha ağır) çelik boru. Borular döşeme veya duvarın her iki tarafında rijit olarak mesnetlenecektir.
4) Boru İzolasyonu (Opsiyonel)
Anma 25 mm (1”) veya 38 mm (1-1/2”) kalınlığında, en az 110 kg/m³ yoğunlukta, dış yüzeyi kaplamalı silindirik taşyünü. Boyuna ekler metal bağlantı elemanları veya fabrikasyon kendinden yapışkanlı bant ile, enine ekler metal bağlantı elemanları veya ürünle gelen butyl bant ile kapatılacaktır. Kullanılacak kaplamanın alev yayılım indeksi ≤25 ve duman gelişimi indeksi ≤50 olmalıdır.
5) Arka Dolgu Kalıp Malzemesi
Kalıcı kalıp olacak şekilde, en az 94 mm (3-3/4”) kalınlıkta ve en az 70 kg/m³ yoğunlukta taşyünü batt yalıtım, tesisat deliğine sıkıca doldurulacaktır. Yangın Durdurucu Mastik için gerekli kalınlığı sağlayacak biçimde döşeme üst yüzeyinden veya duvarın her iki yüzeyinden içeriye doğru boşluk bırakılacaktır.
6) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine, döşeme üst yüzeyine veya duvarın her iki yüzeyine sıfır olacak şekilde minimum 9.5 mm (3/8”) kalınlıkta uygulanacaktır. Ürün: RECTORSEAL — Metacaulk 835+.
7) Elektrik Metal Borusu (EMT) veya Çelik Kablo Borusu
Anma 100 mm (4”) çap ve daha küçük EMT veya çelik boru. Bir adet boru sistem içinde yer alabilir ve her iki tarafta rijit olarak mesnetlenecektir.
8) Kablo Tavası — Çelik (Geniş)
Maksimum 900 mm (36”) genişlikte ve maksimum 88 mm (3-1/2”) derinlikte, kanal biçimli yan raylara sahip açık merdiven tipi kablo tavası. Yan raylar minimum 1.25 mm (0.050”) kalınlıkta çelikten, basamaklar minimum 1.25 mm (0.050”) kalınlıktadır ve basamak aralığı maksimum 300 mm (12”) olacaktır. Açıklığa bir adet tava kurulabilir.
9) Kablo Tavası — Çelik (Dar, Çoklu)
Maksimum 300 mm (12”) genişlikte ve maksimum 88 mm (3-1/2”) derinlikte açık merdiven tipi çelik kablo tavası. Yan raylar minimum 1.6 mm (0.063”), basamaklar minimum 1.3 mm (0.051”) kalınlıktadır. Basamak aralığı maksimum 300 mm (12”). Açıklık içinde maksimum dört tava kurulabilir.
Detay Açıklaması
C-AJ-8067 yangın durdurucu sistemi, özellikle betonarme döşeme veya duvarlarda çelik boru, EMT, bakır boru ve kablo tavaları geçişleri için geliştirilmiştir. Sistemde kullanılan Metacaulk 835+ yangın durdurucu mastik, yangın anında boşlukları doldurarak sızdırmazlık sağlar. Ayrıca, en az 70 kg/m³ yoğunluğunda taşyünü, arka dolgu olarak kullanılarak ek güvenlik sağlar. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış olup, yangın güvenliği risklerini minimize etmektedir.
Yangın durdurucu sistemin uygulanmaması durumunda, yangının yayılma riski artmakta ve bu durum, insan hayatını tehlikeye atmaktadır. Yangın anında, sistemin etkinliği sayesinde, yangın kontrol altına alınabilirken, ayrıca yapıların yapısal bütünlüğü korunmaktadır. Sistemin test edilmiş ve sertifikalandırılmış olmasının yanı sıra, yangın güvenliği standartlarına uygunluğu, kullanıcılar için önemli bir güvence sunmaktadır.
Geniş Elektrik ve Mekanik Şaftlarda 2 Saat Yangın Güvenliği: UL C-AJ-8067 Çoklu Geçiş Çözümleri
Veri merkezleri, endüstriyel mega tesisler, havalimanları ve yüksek katlı akıllı binalarda ana şaftlar; 900 mm (36 inç) merdiven tipi kablo tavaları, ağır kesitli enerji kabloları, 600 mm çelik borular ve izoleli bakır hatların bir arada geçtiği devasa rezervasyon açıklıklarına (2,27 m²) sahne olur. Bu çoklu ve karma tesisat geçişleri, yangın anında kablo izolasyonlarının tutuşması ve metalik hatların yüksek ısı iletmesi sebebiyle katlar ve yangın zonları arasında en zayıf halkayı oluşturur. Metrelerce genişlikteki şaft açıklıklarında yangın ve duman izolasyonunu eksiksiz sağlamak; karma tesisatları aynı açıklıkta toplayabilen, 2 saate varan yangın dayanımı ve 90 dakikalık termal yalıtım sunan akredite sistemleri zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL C-AJ-8067 sistem detayı, betonarme döşeme ve duvarlardan geçen 36 inç kablo tavaları ve mekanik hatlarda 2 saate kadar tam yangın güvenliği (F=2 Hr) sağlar. Açıklık içerisine 95 mm kalınlıkta basılan yüksek yoğunluklu mineral taşyünü üzerine uygulanan minimum 10 mm derinliğindeki RectorSeal Metacaulk 835+ yangın durdurucu mastik katmanı, titreşim ve esnemelere dirençli elastik bir bariyer oluşturur. 8 farklı konfigürasyonu tek bir şaftta toplayabilen esnek mimarisi denetim süreçlerini sorunsuz tamamlayan bu UL sertifikalı çözüm, projelerinizde hem işçilik ve alan maliyetlerini düşürür hem de kritik elektrik-mekanik altyapılarda tavizsiz bir güvenlik standardı kurar.
Sık Sorulan Sorular
C-AJ-8067 hangi boru cins ve çaplarında geçerlidir?
Bu detay; izoleli Elektrik Metal Borusu (EMT), çelik boru, bakır boru ve çelik/alüminyum kablo tavaları için tasarlanmıştır. Veride izoleli elektrik konduiti için 900 mm (36 inç) çap bilgisi yer almaktadır. Diğer boru ve tava ölçüleri, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulanmalıdır. Betonarme duvar veya döşemede açılan Tesisat Deliği Boşluğu toleransları ve arka dolgu taşyünü yerleşimi aynı şartnameye uygun olmalıdır.
Bu detayda kaç mm MC835+ uygulanmalıdır?
Bu detayda kullanılacak Yangın Durdurucu Mastik RectorSeal Metacaulk 835+ (MC835+) olup uygulama kalınlığı 9.5 mm'dir. Mastik, arka dolgu olarak yerleştirilen en az 70 kg/m³ yoğunluklu taşyünü üzerine, üreticinin uygulama talimatlarına uygun şekilde eksiksiz ve kesintisiz olarak çekilmelidir. Yüzeyler temiz, kuru ve yağdan arındırılmış olmalı; mastik, Tesisat Deliği Boşluğunu tam sızdırmaz kapatmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 hedefi için; betonarme duvar veya döşemede açılan Tesisat Deliği çevresine en az 70 kg/m³ yoğunlukta taşyünü arka dolgu malzemesi boşluğa sıkıştırılarak yerleştirilmelidir. Üzerine RectorSeal Metacaulk 835+ yangın durdurucu mastik 9.5 mm kalınlıkta kesintisiz uygulanmalıdır. Bu sistem ASTM E814 ve UL 1479’a uygundur ve UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Uygulama, üreticinin test edilmiş detayındaki tariflere uymalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
C-AJ-8067, betonarme duvar veya betonarme döşemeden geçen geçişler için geliştirilmiştir. İzoleli Elektrik Metal Borusu (EMT), çelik boru, bakır boru ve çelik/alüminyum kablo tavalarının betonarme ayırıcı elemanlardan geçişinde, belirtilen arka dolgu taşyünü ve 9.5 mm MC835+ mastik ile birlikte kullanılır. Montaj, yüzey hazırlığı ve boşluk ölçüleri üreticisinin test edilmiş detayındaki tariflerle uyumlu olmalıdır.
Bu detay hangi standartlarla ve hangi Test Lab. tarafından doğrulanmıştır?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Testler, betonarme duvar veya döşemeden geçen çoklu türde geçiş yapan tesisatların yangın sırasında bütünlük ve sızdırmazlık performansını doğrular. Uygulamada, test edilmiş detaydaki malzeme türleri, kalınlıkları ve montaj sıralaması ile yüzey hazırlığına titizlikle uyulması beklenir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mudur?
Evet. Yönetmelik, yangın kompartımanları arasındaki ayırıcıların bütünlüğünün korunmasını ve test edilmiş yangın durdurucu sistemlerin kullanılmasını şart koşar. C-AJ-8067; betonarme duvar veya döşemeden geçen tesisatlarda F120 hedefiyle, 9.5 mm MC835+ ve en az 70 kg/m³ taşyünü arka dolgu kullanır ve ASTM E814 ile UL 1479’a göre UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Projeye özel uygunluk denetimi yapılmalıdır.
C-AJ-8067 kodu ne anlama geliyor?
C-AJ-8067, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: İzoleli Boru. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
