İzoleli, İzolesiz Gurup halinde boru geçişlerinde Yangın Durdurucu C-AJ-8149
İzoleli, İzolesiz Gurup halinde boru geçişlerinde Yangın Durdurucu C-AJ-8149
Yangın durdurucu sistemi, bina güvenliğini artırmak için tasarlanmış bir sistemdir. Bu sistem, yangın anında geçiş yapan tesisatların etrafındaki boşlukları doldurarak yangının yayılmasını engeller. ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Sistemde kullanılan yangın durdurucu mastik ve yangın durdurucu sargı, geçiş yapan tesisatlar için güvenli bir sızdırmazlık sağlar. Test laboratuvarı tarafından onaylanan bu sistem, modern binalarda yangın güvenliğini sağlamak için idealdir.
Grup Halindeki İzoleli ve İzolesiz Boru Geçişlerinde Yangın Dayanımı
Bu sistem, metal borular (izoleli veya izolesiz), yanıcı borular ve kabloların grup halinde betonarme döşeme veya duvarlardan geçişini sızdırmaz hale getirmek için ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin yangın dayanımı F120 (120 dakika) olarak belirlenmiştir.
Tesisat Bileşenleri ve Ölçü Sınırları:
-
Tesisat Deliği: En fazla 150 mm (6”) çapında dairesel açıklık.
-
Metal Borular (Maks. 3 Adet):
-
Çelik Boru / Elektrik Metal Borusu (EMT): En fazla 25 mm (1”) çapında.
-
Bakır Boru: En fazla 25 mm (1”) çapında.
-
-
Yanıcı Borular (Maks. 1 Adet):
-
PVC Boru: En fazla 31 mm (1-1/4”) çapında, Schedule 40, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
-
CPVC Boru: En fazla 31 mm (1-1/4”) çapında, SDR 13.5, kapalı sistemlerde.
-
-
Kablolar (Maks. 4 Adet): Maksimum 1/C No. 12 AWG güç ve kontrol kabloları.
-
İzolasyon (Pipe Covering):
-
Metal borular üzerinde 19 mm (3/4”) kalınlığında esnek elastomerik köpük (AB/PVC) veya 13 mm (1/2”) kalınlığında cam yünü izolasyon kullanılabilir.
-
-
Aralıklar: Tesisatlar ile tesisat deliği boşluğu kenarı arası mesafe min. 6 mm (1/4”) ile maks. 38 mm (1-1/2”) olmalıdır.
Uygulama Gereklilikleri:
-
Arka Dolgu Malzemesi: En az 65 kg/m³ yoğunlukta taşyünü, tesisat deliği içerisine en az 75 mm (3”) kalınlıkta sıkıştırılarak yerleştirilmelidir.
-
Yangın Durdurucu Malzeme:
-
MC Yangın Durdurucu Sargı: 6 mm (1/4”) kalınlığında ve 50 mm (2”) genişliğinde intumesan kuşak, tüm tesisat grubunu sıkıca saracak şekilde bir kat uygulanmalıdır.
-
Yangın Durdurucu Mastik: Metacaulk 1000 veya MC 150+, tesisat deliği içerisine en az 13 mm (1/2”) kalınlıkta uygulanmalıdır.
-
İzoleli, İzolesiz Gurup halinde boru geçişlerinde Yangın Durdurucu Uygulanmazsa Ne Olur?
-
Yangın Geçişi: F120 yangın dayanımı sağlanamaz; izoleli boruların üzerindeki yanıcı izolasyon malzemesi yangının diğer mahallere sıçramasına neden olur.
-
Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelir.
-
Bütünlük Kaybı: İntumesan sargı (wrap strip) kullanılmaması durumunda, yanıcı boruların veya izolasyonun erimesiyle oluşan boşluklar kapatılamaz, bu da duman ve alev geçişine yol açar.
Detay No: C-AJ-8149
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Yanıcı ve Metal Boruların Gurup Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 01/09/2004
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Metal Boru, Konduit / Yanıcı Boru, Konduit / Kablo / İzoleli Boru
Boru Malzemesi: Bakır Boru / Çelik Boru / Çelik Kondüit / Yanıcı Boru
Geçen Boru / Çapı: Bakır Boru 1 inç / Çelik Boru 1 inç / Çelik Konduit 1 inç / PVC Boru 1-1/4 inç / CPVC Boru 1-1/4 inç / Sert Yanıcı Konduit 1-1/4 inç
Boru İzolasyon Malzemesi: Esnek köpük / Cam Yünü Boru İzolasyonu
Yangın Dayanımı: 120 Dakika
Yanıcı ve Metal Boruların Gurup Geçişi
Yangın koruma düzenlemeleri, binaların güvenliğini sağlamak için kritik bir öneme sahiptir. C-AJ-8149 yangın durdurucu sistemi, ASTM E814 ve UL 1479 standartlarına uygun olarak geliştirilmiştir. Yangın koruma sistemleri, binaların yangın dayanımını artırmak ve yangının yayılmasını önlemek için tasarlanmıştır. Bu nedenle, yangın durdurucu sistemlerin uygulanması, modern binalarda büyük bir gereklilik haline gelmiştir.
FM (Factory Mutual) onaylı malzemelerin kullanılması, bu sistemin güvenilirliğini artırmaktadır. Yangın durdurucu sistemler, yangın anında binaların dayanıklılığını sağlamakta ve insanların güvenliğini artırmaktadır. Yangın koruma sistemlerinin uygulanması, hem yasalarla uyumlu olmayı sağlar hem de yangın güvenliğini en üst düzeye çıkarır.
Karma ve İzoleli Tesisatlarda Kompakt Güvenlik: Metacaulk Wrap Strip ve Mastik Çözümleri
Yapılarda mekanik ve elektrik hatlarının dar alanlarda grup halinde geçmesi, yangın yalıtımı için özel çözümler gerektirir. XHEZ.C-AJ-8149 sistem detayı, izoleli metal boruların, PVC yanıcı boruların ve kabloların aynı açıklıktan geçtiği senaryolar için F120 (120 dakika) tam koruma sunar.
Sistemin en kritik parçası olan MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip), yangın anında genleşerek eriyen izolasyonun ve PVC boruların yerinde oluşan boşluğu hızla kapatır. Metacaulk 1000 veya MC 150+ mastikler ile tamamlanan bu sistem, hem duman sızdırmazlığı hem de alev bariyeri sağlar. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile tam uyumlu bu detay, özellikle konut ve ofis projelerindeki ıslak hacim ve şaft geçişleri için güvenilir ve tescilli bir çözümdür.

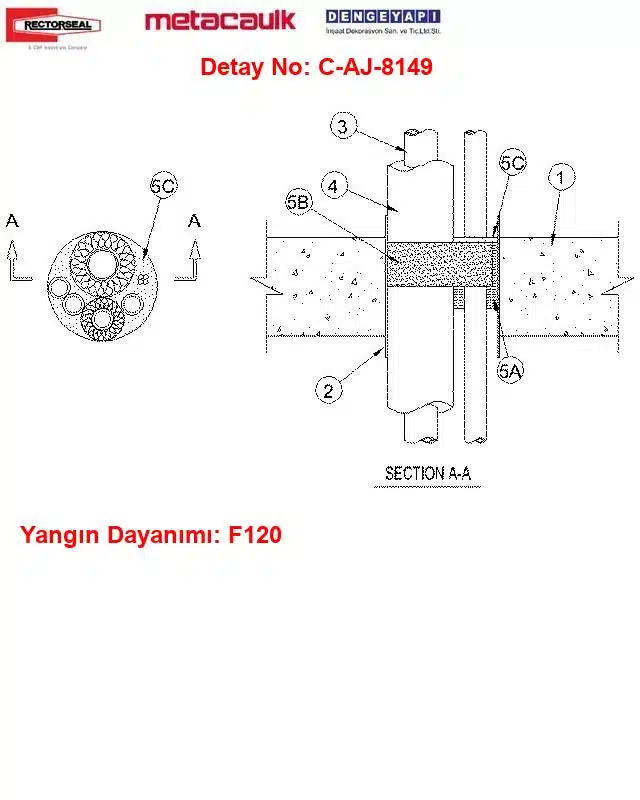

1) Duvar
Minimum 115 mm kalınlıkta, hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme. Duvar, herhangi bir Beton Blok ile de yapılabilir. Maksimum açıklık çapı 150 mm.
2) Galvanizli Çelik Kılıf
(Opsiyonel) - Minimum 0.9 mm kalınlıkta galvaniz sac çelikten üretilmiş silindirik kılıf. Uzunlamasına dikişi boyunca minimum 25 mm üst üste bindirilir. Çelik kılıf, döşemenin veya duvarın kalınlığından 12 mm ila 50 mm daha uzun olmalı ve döşemenin üst yüzeyinden ve duvarın her iki yüzeyinden maksimum 25 mm çıkıntı yapacak şekilde monte edilmelidir. Kılıf, sac çeliği döndürerek açıklıktan daha küçük bir çapa kadar sarılarak yerleştirilir, açıklığa sokulur ve betonarme döşeme veya duvardaki dairesel açıklıklara karşı açılarak yerine oturtulur.
3) Geçiş Yapan Tesisatlar
Açıklık içinde maksimum dört boru, kanal veya tüp ve maksimum dört kablo uzunluğu monte edilecektir. Nüfuz edenler ve açıklık çevresi arasındaki boşluk minimum 6 mm ve maksimum 38 mm olacaktır. Geçiş yapan tesisatlar döşeme veya duvar yapısının her iki tarafında da sabit şekilde desteklenmelidir.
3A) Metal Borular
Maksimum üç metalik boru, kanal veya boru kullanılabilir. Aşağıdaki tür ve boyutlar kullanılabilir:
A1. Çelik Boru Nom 1 inç Çelik Boru
A2. Çelik Konduit 1 inç
A3. Bakır Boru 1 inç.
3B) Yanıcı Borular
Maksimum bir yanıcı boru veya kanal kullanılabilir. İzolasyonsuz metalik borular, kanallar veya borular ile yanıcı borular veya kanallar arasında minimum 6 mm boşluk bırakılmalıdır.
B1. PVC Boru 1-1/4 inç.
B2. cPVC Boru 1 1/4 inç.
B3. Sert Yanıcı Konduit 1-1/4 inç.
3C) Kablolar
Maksimum dört kablo kullanılabilir. Maksimum 1/Ç No. 12 AWG güç ve kontrol kabloları; XLPE veya PVC izolasyonlu XLPE veya PVC kılıflı.
4) Boru İzolasyonu
Metal borular veya tüplerle birlikte aşağıdaki boru kaplamaları kullanılabilir:
4A) Tüp İzolasyonu - Plastik++
Nominal 19 mm (3/4”) kalınlıkta akrilonitril bütadien/polivinil klorür (AB/PVC) esnek köpük, boru formunda temin edilir.
4B) Boru Kaplama*
Nominal 13 mm (1/2”) kalınlıkta, dış kısmı servis ceketli, yoğun cam elyaf üniteleri. Boyuna ekler metal bağlayıcılarla veya fabrika uygulamalı kendi kendine yapışan bantla kapatılır. Transvers ekler, ürünle birlikte gelen metal bağlayıcılarla veya ek bandıyla güvenceye alınır.
5) Yangın Durdurucu Sistem
Yangın durdurucu sistem, aşağıdakilerden oluşacaktır:
5A) Arka Dolgu Malzemesi
Minimum 75 mm (3”) kalınlıkta, minimum 65 kg/m³ yoğunlukta, açıklığa sıkıca paketlenmiş taş yünü levha izolasyon kalıcı kalıp olacak şekilde.
5B) Yangın Durdurucu Malzeme
Nominal 6 mm (1/4”) kalınlıkta, 50 mm (2”) genişlikte intumesan sargı şeritleri. Tek kat sargı şerit, geçiş yapan tesisatların etrafına sıkıca sarılır, uçları birleştirilir ve bantla yerinde tutulur. Üst yüzeyle aynı düzeyde olacak şekilde döşemenin üst yüzeyinden veya duvarın her iki yüzeyinden gerekli kalınlıkta dolgu malzemesini barındıracak şekilde geriye çekilir (5C maddesine bakınız). RECTORSEAL — Metacaulk Sargı Şerit
5C) Yangın Durdurucu Malzeme
Minimum 13 mm (1/2”) kalınlıkta mastik, boşluk içerisine, döşemenin üst yüzeyi veya duvarın her iki yüzeyi ile aynı seviyede uygulanır. RECTORSEAL — Metacaulk 1000, Metacaulk 150+
İzoleli, İzolesiz Gurup halinde boru geçişlerinde Yangın Durdurucu C-AJ-8149
C-AJ-8149 yangın durdurucu sistemi, ticari binaların kat döşemelerinde, yangın duvarı koruması gereken alanlarda ve yüksek katlı yapılarda kolaylıkla uygulanabilir. Bu sistem, maksimum dört boru veya kablo ile tasarlanmış geçiş yapan tesisatları destekler. Geçiş yapan tesisatlar ve açıklık çevresi arasındaki boşluğun minimum 6 mm ve maksimum 38 mm olması gerektiği belirtilmektedir. Geçiş yapan tesisatların her iki tarafında sabit şekilde desteklenmesi, sistemin etkinliğini artırmaktadır.
Yangın durdurucu sistemin uygulanmaması, ciddi yangın güvenliği riskleri doğurabilir. Yangın anında, tesisatların etrafındaki boşlukların açık kalması, yangının hızlı bir şekilde yayılmasına neden olabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (2007/12937) ile uyumlu olarak tasarlanan bu sistem, binaların yangın dayanımını artırarak yaşam güvenliğini sağlamaktadır. C-AJ-8149 sistemi, test edilmiş ve sertifikalandırılmış bir çözüm sunmaktadır.
