Karma Boru Geçişi Yangın Durdurucu Kelepçe C-AJ-8151

Karma Boru Geçişi Yangın Durdurucu Kelepçe C-AJ-8151

Yangın Durdurucu Sistem, özellikle döşeme ve duvar yapılarında kullanılmak üzere tasarlanmış, F120 yangın dayanımı sunan bir sistemdir. Bu sistem, geçiş yapan tesisatlar ve yangın durdurucu elemanlarla birlikte kullanılmak üzere geliştirilmiş olup, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Yangın durdurucu mastik ve yangın durdurucu malzeme gibi spesifik ürünler, bu sistemin ana bileşenlerindendir. Bu sistemin uygulama alanları, yangın güvenliği açısından kritik öneme sahiptir.

Test laboratuvarları tarafından onaylanmış olan C-AJ-8151, yangın anında alevlerin yayılmasını önlemek için etkili bir çözüm sunar. Yangın durdurucu sistemin bu özellikleri, onu modern yapıların yangın güvenliği stratejilerinin vazgeçilmez bir parçası haline getirmektedir.

Karma Tesisat Geçişlerinde Yangın Durdurucu Kelepçe ve Mastik Uygulama Esasları

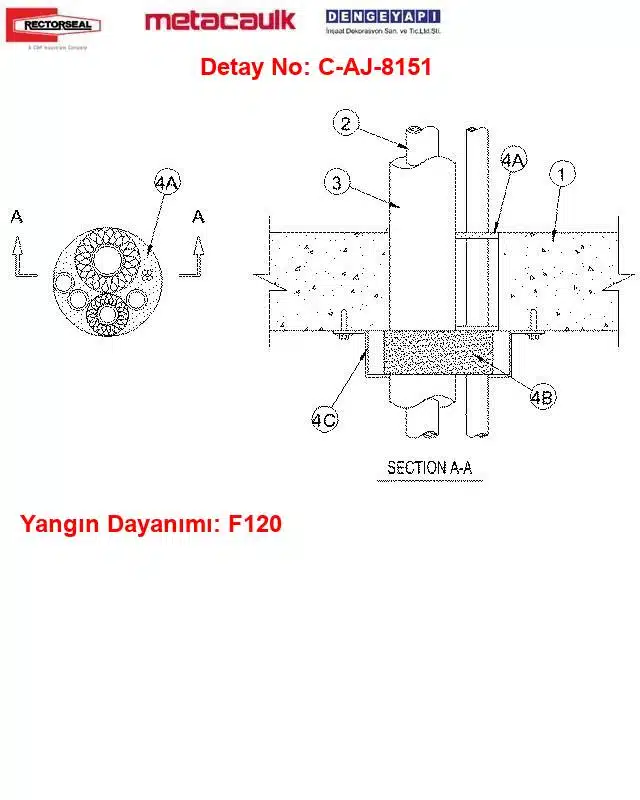

Bu sistem, karma tesisat geçişlerinin (metal borular, yanıcı borular ve kablolar) betonarme döşeme veya duvarlardan geçişini sızdırmaz hale getirmek için ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin yangın dayanımı F120 (120 dakika) olarak belirlenmiştir.

Tesisat Bileşenleri ve Ölçü Sınırları:

• Tesisat Deliği: En fazla 150 mm (6”) çapında dairesel açıklık.
• Metal Borular (Maks. 4 Adet): * Çelik Boru / Elektrik Metal Borusu (EMT): En fazla 25 mm (1”) çapında.

• • Bakır Boru: En fazla 25 mm (1”) çapında.

• Yanıcı Borular (Maks. 1 Adet):

  • • PVC Boru: En fazla 38 mm (1-1/2”) çapında, Schedule 40, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

    • CPVC Boru: En fazla 38 mm (1-1/2”) çapında, SDR 13.5 veya Schedule 40, kapalı veya havalıklı sistemlerde.
• Kablolar (Maks. 4 Adet): Maksimum 1/C No. 12 AWG güç ve kontrol kabloları.
• İzolasyon: (İsteğe bağlı) Metal borular üzerinde 13 mm (1/2”) kalınlığında esnek elastomerik köpük (AB/PVC) kullanılabilir.
• Aralıklar: Tesisatlar ile tesisat deliği boşluğu kenarı arası mesafe min. 0 mm (noktasal temas) ile maks. 13 mm (1/2”) olmalıdır. İzolesiz metal borular ile yanıcı borular arasında en az 6 mm (1/4”) mesafe korunmalıdır.

Karma Boru Geçişi Yangın Durdurucu Kelepçe Uygulama Gereklilikleri:

• Yangın Durdurucu Mastik: Metacaulk 1000 veya Metacaulk 150+, tesisat deliği içerisine en az 6 mm (1/4”) kalınlıkta, döşeme veya duvar yüzeyleriyle hem yüz olacak şekilde uygulanmalıdır. Noktasal temas olan yerlerde ek sızdırmazlık hattı oluşturulmalıdır.
• MC Yangın Durdurucu Kelepçe:
  • Sargı: 6 mm (1/4”) kalınlığında ve 25 mm (1”) genişliğinde intumesan kuşak, tesisatı çevreleyecek şekilde iki kat uygulanmalıdır.
  • Zırh: Galvanizli çelik zırh (kelepçe), sargı üzerine sarılmalı ve çelik dubeller ile yapıya sabitlenmelidir.

Karma Boru Geçişi Yangın Durdurucu Kelepçe Uygulanmazsa Ne Olur?

• Yangın Geçişi: F120 yangın dayanımı sağlanamaz; yangın anında yanıcı boruların veya izolasyonun erimesiyle oluşan açıklıklardan alev ve zehirli gazlar diğer mahallere hızla yayılır.
• Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek can ve mal güvenliği riskini artırır.

• Bütünlük Kaybı: Kelepçenin rijit şekilde sabitlenmemesi, yangın anındaki yüksek basınç ve termal hareketler nedeniyle sızdırmazlık bariyerinin yerinden çıkmasına yol açar.
