Karma Boru Geçişi Yangın Durdurucu Kelepçe Detayı
Denge Yapı’nın yangın durdurucu sistemi, yüksek yangın dayanımlı malzemelerle inşa edilen betonarme döşeme ve duvar yapılarında kullanılmak üzere tasarlanmıştır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun bir şekilde test edilmiştir ve yangın sırasında güvenliği artırmak için entegre edilmiştir. Yangın durdurucu malzeme olarak, geçiş yapan tesisatların bulunduğu alanlarda yangın durdurucu mastikler kullanılır. Bu mastikler, yangının yayılmasını engellemek için kritik öneme sahiptir.
Test laboratuvarları tarafından onaylanan bu sistem, yangın güvenliği yönetmeliklerine uygun olarak geliştirilmiştir. Yangın durdurucu ürünler, belirli geçişler için planlanmış ve uygulama alanları belirlenmiştir. Yangın durdurucu sistemin bileşenleri, yangın anında oluşabilecek riskleri minimize ederek, bina sakinlerinin güvenliğini sağlamak amacıyla tasarlanmıştır.
Karma Tesisat Geçişlerinde F120 Yangın Dayanımı ve Uygulama Esasları
Bu sistem, karma tesisat geçişlerinin (metal borular, yanıcı borular ve kablolar) betonarme döşeme veya duvarlardan geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin yangın dayanımı F120 (120 dakika) olarak belirlenmiştir.
Karma Boru Geçişi Yangın Durdurucu Kelepçe Detayı Tesisat Bileşenleri ve Ölçü Sınırları:
-
Tesisat Deliği: En fazla 125 mm (5”) çapında dairesel açıklık.
-
Metal Borular (Maks. 3 Adet):
-
Çelik Boru / Elektrik Metal Borusu (EMT): En fazla 25 mm (1”) çapında, Schedule 10 veya daha kalın.
-
Bakır Boru / Bakır Tüp: En fazla 25 mm (1”) çapında, Type L veya daha kalın.
-
-
Yanıcı Borular (Maks. 1 Adet):
-
PVC Boru: En fazla 31 mm (1-1/4”) çapında, Schedule 40, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
-
CPVC Boru: En fazla 31 mm (1-1/4”) çapında, SDR 13.5 veya Schedule 40.
-
-
Kablolar (Maks. 4 Adet): Maksimum 1/C No. 12 AWG güç ve kontrol kabloları.
-
İzolasyon: Metal borular üzerinde 13 mm (1/2”) kalınlığında esnek elastomerik köpük (AB/PVC) izolasyon kullanılabilir.
-
Aralıklar: Tesisatlar ile tesisat deliği boşluğu kenarı arası mesafe min. 0 mm (noktasal temas) ile maks. 19 mm (3/4”) olmalıdır. İzolesiz metal borular ile yanıcı borular arasında en az 6 mm (1/4”) mesafe korunmalıdır.
Karma Boru Geçişi Yangın Durdurucu Kelepçe Detayı Uygulama Gereklilikleri:
-
Yangın Durdurucu Mastik: Metacaulk 1000 veya Metacaulk 150+, tesisat deliği boşluğu içerisine en az 13 mm (1/2”) kalınlıkta, her iki yüzeyle hem yüz olacak şekilde uygulanmalıdır.
-
MC Yangın Durdurucu Sargı: 6 mm (1/4”) kalınlığında ve 50 mm (2”) genişliğinde intumesan kuşak, grup halindeki tesisatları çevreleyecek şekilde bir kat uygulanmalıdır.
-
Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe: En az 0.41 mm kalınlığında galvanizli çelikten imal edilen 50 mm (2”) derinliğindeki kelepçe, sargı üzerine sarılmalı ve çelik dubeller ile yapıya sabitlenmelidir.
Karma Boru Geçişi Yangın Durdurucu Kelepçe Detayı Uygulanmazsa Ne Olur?
-
Yangın Yayılımı: F120 yangın dayanımı sağlanamaz; yangın anında yanıcı boruların veya elastomerik izolasyonun erimesiyle oluşan boşluklardan alev ve zehirli duman katlar arası hızla yayılır.
-
Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek yapı güvenliğini tehlikeye atar.
-
Sistem Çökmesi: Çelik zırhlı kelepçenin kullanılmaması durumunda, intumesan sargının genleşme basıncı kontrol edilemez ve yangın bariyeri yerinden çıkarak işlevsiz kalır.

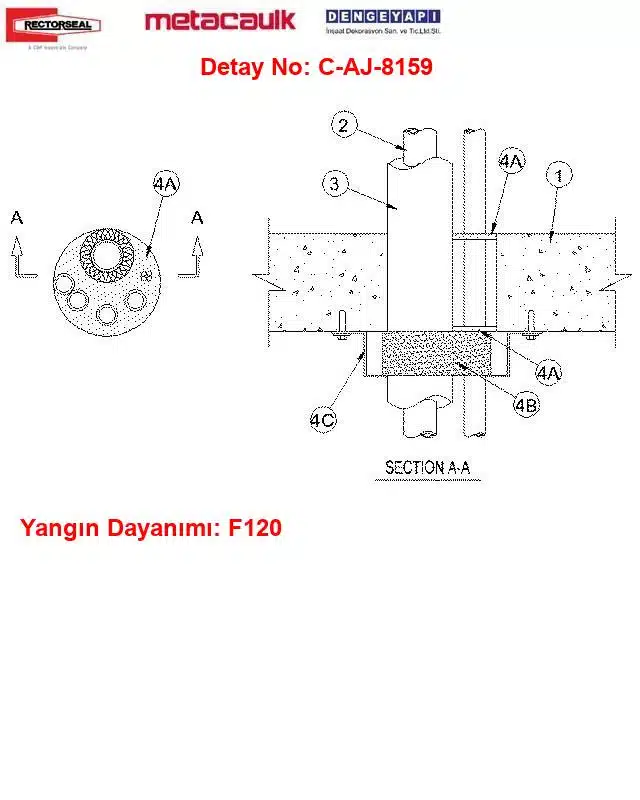

Detay No: C-AJ-8159
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: Karma Metal Boru / Yanıcı Boru Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar
Onay Tarihi: 03/06/2011
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Metal Boru, Konduit / Yanıcı Boru, Konduit / Kablo / İzoleli Boru / Grup, Kombine Geçişler
Boru Malzemesi: Bakır Boru / Çelik Boru / Çelik Kondüit / Yanıcı Boru
Geçen Boru / Çapı: Bakır Boru 1 inç / CPVC Boru 38 mm / Çelik Boru 1 inç / Çelik Konduit 1 inç / PVC Boru 38 mm / Sert Elektriksel Yanıcı Konduit 1 1/2 inç.
Boru İzolasyon Malzemesi: Esnek köpük
Yangın Dayanımı: 120 Dakika
Karma Metal Boru / Yanıcı Boru Geçişi
Karma Boru Geçişi Yangın Durdurucu Kelepçe Detayı
Yangın güvenliği, modern inşaat projelerinin en önemli unsurlarından biridir. Denge Yapı'nın yangın durdurucu sistemi, yangın güvenliği yönetmeliklerine uygun olarak tasarlanmış ve uluslararası standartlarda test edilmiştir. Ayrıca, ASTM E814 ve UL 1479 standartlarına uygun olarak geliştirilen bu sistem, yangın anında güvenliği artırmak için kritik öneme sahiptir. Yangın durdurucu sistem, yangınların yayılmasını önlemek amacıyla entegre edilen çeşitli bileşenlerden oluşur ve bu bileşenler, yangın güvenliği açısından büyük avantajlar sunar.
Karma Boru Geçişi Yangın Durdurucu Kelepçe Detayı Factory Mutual (FM) onaylı malzemeler kullanılarak yapılan bu sistem, yangın durumunda yüksek performans gösterir. Yangın durdurucu sistemin uygulanması, projelerin güvenliğini artırırken, aynı zamanda yapıların yangın güvenliği standartlarına uygun olmasını sağlar. Yangın durdurucu sistem, sadece yapıların güvenliğini sağlamakla kalmaz, aynı zamanda yapıların uzun ömürlü olmasına da katkıda bulunur. Yangın güvenliği önlemleri alınmadığında, yangınların yayılması hızla gerçekleşebilir ve bu durum büyük can ve mal kaybına sebep olabilir. Bu nedenle, Denge Yapı'nın sunduğu yangın durdurucu sistem, modern yapıların güvenliğini sağlamak için kritik bir rol oynamaktadır.
Karma Boru Geçişi Yangın Durdurucu Kelepçe Detayı C-AJ-8159, yangın güvenliği alanında karma tesisat geçişlerinde kritik bir üründür. 120 dakika yangın dayanımı sağlayan bu ürün, betonarme veya beton blok duvarlarda 127 mm çapına kadar deliklerde kullanılmak üzere tasarlanmıştır. RectorSeal tarafından Metacaulk markası adı altında üretilen bu sistem, Underwriters Laboratories (UL) onaylıdır ve yangın güvenliği standartlarına tam uyum sağlar.
Ürünün temel bileşenleri arasında galvanizli çelikten imal edilmiş kelepçe, esnek köpük izolasyon malzemesi, ve yangın durdurucu mastik ile intumesan sargı bandaj yer almaktadır. Kelepçe boru etrafında boşluk koruyucu ve sargı bantlarını tutan bir yapıya sahiptir. Kullanılabilecek boru ve konduit türleri arasında bakır, çelik, yanıcı boru ve PVC borular bulunmaktadır. Borular maksimum 1 inç çapında ise kullanıma uygundur. Ayrıca 3 adede kadar kablo da geçişlerde yer alabilir. Borular ve kablolar ardışık şekilde ve aralarında minimum 6 mm mesafe bırakılarak yerleştirilmelidir.
Sistemin yangın yalıtımı, MC 1000 Yangın Durdurucu Akustik Mastik, MC 150+ Mastik ve Metacaulk Yangın Durdurucu Sargı Bandaj ile desteklenmektedir. Böylece yangın sırasında duman ve ateşin yayılmasının önüne geçilir. Karma Boru Geçişi Yangın Durdurucu Kelepçe Detayı, karma tesisattaki farklı malzeme ve çaplardaki boruların güvenli şekilde geçmesini sağlayarak bina yangın güvenliği yönetmeliklerine uyumu kolaylaştırır. Ürün talimatları ile detaylı uygulama rehberi mevcuttur. Bu ürün, yangın güvenliği alanında profesyonellerin tercihi olarak parlamaktadır.
1) Duvar
Min 65 mm kalınlığında betonarme hafif veya normal ağırlıkta (1600-2400 kg/m³) beton. Duvar, Üreticisinin test edilmiş detayındaki tariflenen şekilde beton bloklardan da yapılabilir. Maksimum delik çapı 127 mm.
2) Geçiş Yapan Tesisatlar
Delik içerisine maksimum beş boru, kanal veya tüp ve maksimum üç kablo demeti yerleştirilmelidir. Geçiş elemanları ile deliğin çevresi arasındaki boşluk minimum 0 mm (nokta temas) ile maksimum 13 mm arası olmalıdır. Geçiş elemanları, döşemenin veya duvarın her iki tarafında da sabit şekilde desteklenmelidir. Kullanılabilecek metal boru, kanal veya boru tipleri ve boyutları:
2A) Metal Borular
Maksimum dört metal boru, kanal veya tüp kullanılabilir. Kullanılabilecek tip ve boyutlar:
A1. Çelik Boru — Nominal 25 mm (veya daha küçük) çapında, Schedule 5 (veya daha kalın) çelik boru.
A2. Boru — Nominal 25 mm (veya daha küçük) çapında elektrik metal borusu veya sert çelik boru.
A3. Bakır Boru — Nominal 25 mm (veya daha küçük) çapında, Tip L (veya daha kalın) bakır boru.
A4. Bakır Boru — Nominal 25 mm (veya daha küçük) çapında, Normal (veya daha kalın) bakır boru.
2B) Yanıcı Borular
Maksimum bir yanıcı boru veya kanal kullanılabilir. İzolasyonsuz metal borular, kanallar veya tüp ile yanıcı borular veya kanallar arasında minimum 6 mm mesafe bırakılmalıdır. Kullanılabilecek yanıcı boru veya kanal tipleri ve boyutları:
B1. Polivinil Klorür (PVC) Boru — Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) Schedule 40 katı veya hücreli çekirdekli PVC boru.
B2. Klorlu Polivinil Klorür (CPVC) Boru — Kapalı (proses veya besleme) boru sistemlerinde kullanılmak üzere nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) SDR 13.5 veya Schedule 40 CPVC boru. Havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere Schedule 40 CPVC boru.
B3. Sert Metal Olmayan Boru++ — Nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) Schedule 40 PVC boru.
Maksimum dört metal boru, kanal veya tüp kullanılabilir. Kullanılabilecek tip ve boyutlar:
A1. Çelik Boru — Nominal 25 mm (veya daha küçük) çapında, Schedule 5 (veya daha kalın) çelik boru.
A2. Boru — Nominal 25 mm (veya daha küçük) çapında elektrik metal borusu veya sert çelik boru.
A3. Bakır Boru — Nominal 25 mm (veya daha küçük) çapında, Tip L (veya daha kalın) bakır boru.
A4. Bakır Boru — Nominal 25 mm (veya daha küçük) çapında, Normal (veya daha kalın) bakır boru.
2C) Kablolar
En fazla üç kablo kullanılabilir. İki adet maksimum 1/C No. 12 AWG güç ve kontrol kablosu; XLPE veya PVC izolasyonlu ve XLPE veya PVC kılıflı. Bir adet maksimum 9/C No. 18 AWG PVC izolasyonlu ve kılıflı kablo.
3) Tüp İzolasyonu - Plastik
Nom 13 mm kalınlığında akrilonitril bütadien/polivinil klorür (AB/PVC) esnek köpük, tüp şeklinde temin edilmiştir.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem şu unsurlardan oluşacaktır:
4A) Yangın Durdurucu Malzeme* - Mastik
Boşluk içerisine minimum 6 mm kalınlığında mastik uygulanır, döşemenin veya duvarın her iki yüzeyiyle aynı hizaya kadar.
RECTORSEAL — Metacaulk 1000, Metacaulk 150+
4B) Yangın Durdurucu Malzeme* — Sargı Şeridi
Nom 6 mm kalınlığında ve 50 mm genişliğinde intumesan sargı şeridi. Sargı şeridi demet halindeki geçiş elemanlarının etrafına sarılır, uçları birleştirilir ve maskeleme bandı ile yerinde tutulur. Sargı şeridi döşemenin alt yüzeyine veya duvarın her iki yüzüne sıkıca yaslanmış şekilde sarılır.
RECTORSEAL — Metacaulk Wrap Strip
Dolgu malzemesi üreticisinden temin edilebilen, önceden kesilmiş minimum 0.41 mm kalınlığında (No. 28 gauge) galvanizli çelikten imal. Kelepçenin nominal derinliği 51 mm olup, 25 mm genişliğinde ve 38 mm uzunluğunda ankraj tırnakları içermektedir. Kelepçelerin döşeme altına veya duvarın her iki yüzeyine 32 mm uzunluğunda 6 mm çapında çelik genleşme cıvataları ile tutturulması için kullanılır. Ayrıca, kelepçe tırnakları boru etrafındaki boşluğu korumak ve sargı şeridini tutmak için boruya doğru 90 derece katlanır.
