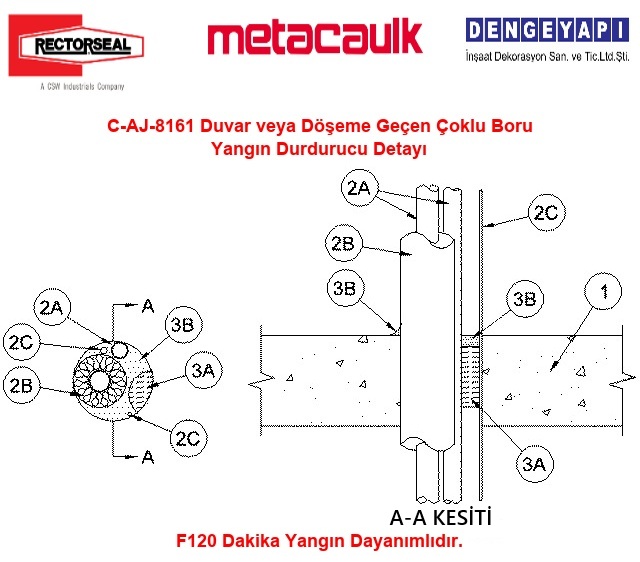

C-AJ-8161 Duvar veya Döşeme Geçen Çoklu Boru Yangın Durdurucu Detayı
Detay No: C-AJ-8161
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Çelik, Bakır Borular Gurup Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 15/07/2014
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Kablo / Grup, Kombine Geçişler
Boru Malzemesi: Bakır Boru / Çelik Boru
Geçen Boru / Çapı: Bakır Boru 1 inç / Çelik Boru 1 inç
Boru İzolasyon Malzemesi: Esnek köpük
Yangın Dayanımı: 120 Dakika
1) Döşeme veya Duvar
Minimum 114 mm (4 1/2 inç) kalınlığında Hafif veya Normal yoğunluklu (1600-2400 kg/m³ veya 100-150 pcf) betonarme döşeme. Ayrıca minimum 152 mm (6 inç) kalınlığında üreticisinin test edilmiş detaylarında tariflenen boşluklu döşeme beton üniteleri veya Üreticisinin test edilmiş detaylarında tariflenen beton bloklardan oluşan duvarlar kullanılabilir. Maksimum açıklık çapı 102 mm (4 inç) olmalıdır.
2) Geçiş Yapan Tesisat Elemanı
Metal borular, tesisat kanalları veya kablolar, yangın durdurucu sistem içinde merkezli veya eksantrik olarak yerleştirilmelidir. Tesisatlar döşemenin her iki tarafında rijit olarak desteklenmelidir. Aşağıdaki boru, tesisat kanalı ve kablo türleri kullanılabilir:
2A) Metal Borular
Maksimum iki metal boru veya tüp. Boru ile açıklık çevresi arasındaki tesisat deliği boşluğu minimum 0 mm (temas noktası) ile maksimum 57 mm (2 1/4 inç) arasında olmalıdır. Kullanılabilecek borular:
- Bakır Tüp — Maksimum 25 mm (1 inç) çapında, Tip M veya daha kalın bakır tüp (Türkiye’de muadili: TS EN 12735’e uygun bakır tesisat borusu).
- Bakır Boru — Maksimum 25 mm (1 inç) çapında, Standart veya daha kalın bakır boru (Türkiye’de muadili: TS EN 1057’ye uygun bakır boru).
- Çelik Boru — Maksimum 25 mm (1 inç) çapında, Schedule 10 çelik boru (Türkiye’de muadili: TS EN 10255’e uygun çelik tesisat borusu).
2B) Boru Yalıtımı - Plastik İzolasyon
Maksimum 19 mm (3/4 inç) kalınlığında akrilonitril bütadien/polivinil klorür (AB/PVC) esnek köpük izolasyon, tüp şeklinde üretilmiş. İzolasyon tüm borulara uygulanabilir.
- İzolasyonlu boru veya tüp ile yalıtımsız metal borular, tesisat kanalları veya tüpler arasındaki tesisat deliği boşluğu minimum 0 mm (temas noktası) ile maksimum 32 mm (1 1/4 inç) olmalıdır.
- İzolasyonlu boru veya tüp ile açıklık çevresi arasındaki tesisat deliği boşluğu minimum 0 mm (temas noktası) ile maksimum 57 mm (2 1/4 inç) olmalıdır.
Maksimum iki metal boru veya tüp. Boru ile açıklık çevresi arasındaki tesisat deliği boşluğu minimum 0 mm (temas noktası) ile maksimum 57 mm (2 1/4 inç) arasında olmalıdır. Kullanılabilecek borular:
- Bakır Tüp — Maksimum 25 mm (1 inç) çapında, Tip M veya daha kalın bakır tüp (Türkiye’de muadili: TS EN 12735’e uygun bakır tesisat borusu).
- Bakır Boru — Maksimum 25 mm (1 inç) çapında, Standart veya daha kalın bakır boru (Türkiye’de muadili: TS EN 1057’ye uygun bakır boru).
- Çelik Boru — Maksimum 25 mm (1 inç) çapında, Schedule 10 çelik boru (Türkiye’de muadili: TS EN 10255’e uygun çelik tesisat borusu).
2C) Kablolar
Maksimum iki kablo, yalıtımlı borulara minimum 0 mm (temas noktası) ve diğer tesisatlara minimum 13 mm (1/2 inç) mesafe olacak şekilde yerleştirilmelidir. Kablo ile açıklık çevresi arasındaki tesisat deliği boşluğu minimum 0 mm (temas noktası) ile maksimum 57 mm (2 1/4 inç) arasında olmalıdır. Kablolar döşeme veya duvarın her iki tarafında rijit olarak desteklenmelidir.
Kullanılabilecek kablolar:
- Maksimum 7 damarlı, 0.20 mm² (24 AWG) kontrol kablosu, PVC yalıtımlı ve kılıflı (Türkiye’de muadili: EN 50288-7’ye uygun kontrol kablosu).
- Maksimum 2 damarlı, 6 mm² (10 AWG) termostat kablosu (Türkiye’de muadili: EN 50575’e uygun termostat kablosu).
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşmalıdır:
3A) Arka Dolgu Malzemesi
Minimum 75 mm (3 inç) kalınlığında, 65 kg/m³ (4 pcf) yoğunlukta taşyünü yalıtımı, kalıcı kalıp oluşturacak şekilde açıklığa sıkıca yerleştirilmelidir.
- Boşluklu beton üniteler kullanıldığında, dolgu malzemesi döşemenin her iki yüzeyinden geri çekilecek şekilde uygulanmalıdır.
3B) Yangın Durdurucu Malzeme
Minimum 13 mm (1/2 inç) kalınlığında dolgu malzemesi, tesisat deliği boşluğuna uygulanmalı ve döşemenin üst yüzeyi veya duvarın her iki yüzeyi ile aynı hizada olacak şekilde doldurulmalıdır.
- Beton yüzeyi ile geçen tesisatlar arasındaki temas noktalarına minimum 13 mm (1/2 inç) çapında mastik uygulanmalıdır.
- Boşluklu beton üniteler kullanıldığında, dolgu malzemesi döşemenin her iki yüzeyine uygulanmalıdır.
- FS 900+ Mastik kullanıldığında, dolgu malzemesi geçen tesisatlar arasındaki boşluklara maksimum seviyede nüfuz edecek şekilde uygulanmalıdır.
RECTORSEAL — Metacaulk MC 150+, Metacaulk 1000, Metacaulk 350i

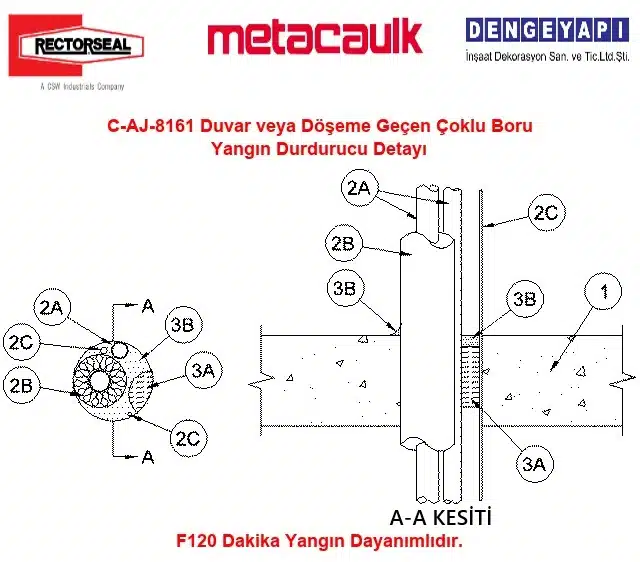

C-AJ-8161 Duvar veya Döşeme Geçen Çoklu Boru Yangın Durdurucu Detayı
Yangın Durdurucu Detay: Çoklu Boru Geçişi İçin Tesisat Rezervasyonu Çözümü
Yangın durdurucu sistemler, çoklu boru geçişleri içeren tesisat rezervasyonlarında yangın ve dumanın yayılmasını önlemek için kritik bir rol oynar. Pasif yangın koruma çözümleri, yangın sırasında bina içindeki bölümler arasında güvenli bir yalıtım sağlayarak Binaların Yangından Korunması Hakkında Yönetmelik ve EN 1366-3 gibi uluslararası yangın test standartlarına uygunluk gösterir.
Yangın dayanımlı harçlar, mastikler ve taşyünü dolgu malzemeleri kullanılarak uygulanan yangın durdurucu detaylar, hem yangın dayanımı hem de duman sızdırmazlığı açısından test edilerek F120’ye kadar yangın dayanımı sağlayabilir. Tesisat borularının beton, alçıpan veya kompozit döşeme ve duvarlardan güvenli bir şekilde geçişini sağlayan bu çözümler, NFPA, ASTM E814, UL 1479 ve EN 13501-2 gibi standartlarla uyumlu olarak tasarlanır ve uygulanır.
