C-AJ-8230
Beton Duvar / Döşemeden Geçen İzoleli 24 inç Elektrik Konduiti F180 Bio K-10+ Mortar / FSP1077 Putty Yangın Durdurucu Detayı C-AJ-8230
En az 125 mm kalınlıktaki betonarme döşeme ve duvarlarda çoklu tesisat geçişleri için harç esaslı, 3 saatlik (F180) yangın durdurucu sistem. Uygulamada Bio K-10+ harç ve yangın durdurucu macun kullanılır.
Detay Bilgileri
Sistem Hakkında
C-AJ-8230 yangın durdurucu detay, betonarme duvar ve betonarme döşemeden geçen izoleli Elektrik Metal Borusu (EMT) uygulamalarında yüksek performanslı, güvenilir ve sürdürülebilir bir çözüm sunar. Modern binalarda tesisatların farklı katlar ve yangın bölmeleri arasında geçiş yapması kaçınılmazdır. Bu nedenle doğru seçilmiş ve test edilmiş bir Yangın Durdurucu Sistem, yangının yayılımını yavaşlatmakla kalmaz; aynı zamanda dumanın kompartımanlar arasında geçişini önleyerek can güvenliği ve tahliye için hayati zaman kazandırır. Hastaneler, alışveriş merkezleri, ofis ve konut projeleri gibi yoğun kullanım alanlarında bu tür sistemlerin doğru tasarımı ve montajı zorunludur.
Bu detayda, RectorSeal markasının Metacaulk ailesine ait bileşenler kullanılır. Geçiş noktasındaki boşluğun yangın dayanımlı şekilde kapatılması için Metacaulk Bio K-10+ Mortar 114 mm kalınlıkta uygulanır ve arayüz sızdırmazlığı FSP1077 Putty veya Metacaulk Fire Rated Putty ile desteklenir. İzoleli EMT’nin 600 mm (24”) çapa kadar senaryoları hedeflenir; nihai uyumluluk, üreticinin test edilmiş detayında tariflendiği şekilde doğrulanmalıdır. Uygulama; yüzey hazırlığı, malzeme yerleşimi ve kür süreçlerinde imalat talimatlarına eksiksiz uyum gerektirir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Test edilmiş bir detayın uygulanması, tasarımın yalnız kâğıt üzerinde değil, gerçek yangın koşullarını temsil eden senaryolarda doğrulandığı anlamına gelir. Böylece projelerde hedeflenen F performansı; ürünün kimyasal-fiziksel özellikleri, kalınlığı, arayüz sızdırmazlığı ve uygulama disiplininin bütünleşmesiyle elde edilir. C-AJ-8230 kapsamında ortaya konan yaklaşım, hem alev hem de duman geçişinin etkin kontrolüne odaklanır.
Tasarım ve uygulama aşamalarında dikkat edilmesi gereken başlıca hususlar; harç kalınlığının tam 114 mm olacak şekilde sağlanması, harcın boşluğu kesintisiz ve boşluksuz doldurması, tesisat ile yapı elemanı arasındaki tüm mikro boşlukların uygun putty ile kapatılması ve izolasyon katmanının üretici tarifine uygun sonlandırılmasıdır. Yüzeyler temiz ve kuru olmalı, harç yerleştirilirken yeterli sıkıştırma sağlanmalı ve kür koşulları gözetilmelidir. Montaj hataları, hedeflenen F performansını olumsuz etkiler; bu nedenle kalite kontrol ve saha denetimleri kritik önemdedir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına göre yangın bölmelerinin sürekliliği ve tesisat geçişlerinde duman/alev sızdırmazlığı esastır. C-AJ-8230 detayı; betonarme duvar ve döşemelerde izoleli EMT için bu gereklilikleri destekleyecek şekilde tasarlanmıştır. Doğru malzeme seçimi, üreticinin test edilmiş detayındaki talimatlara uyum ve nitelikli uygulama ile sistem, yangın sırasında yayılımı sınırlayarak yapı güvenliğini artırır ve kullanıcıların tahliyesi için kritik zamanı kazandırır.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürünler, RectorSeal’in Metacaulk markalı yangın durdurucu çözümleridir ve özellikle betonarme duvar ve döşemeden geçen izoleli Elektrik Metal Borusu (EMT) uygulamalarında yüksek performans hedefiyle tercih edilir. Temel bileşen olan Metacaulk Bio K-10+ Mortar, 114 mm kalınlıkta uygulanarak geçiş bölgesindeki boşluğu yangına dayanıklı bir kütle ile doldurur. Çimento esaslı harç yapısı, uygun yüzey hazırlığı ve doğru yerleştirme ile güçlü bir mekanik kilitleme ve aderans sağlar. Bu sayede alev ve dumanın kompartımanlar arası geçişi etkin biçimde sınırlandırılır.
Harç uygulamasının tamamlayıcısı olan FSP1077 Putty ve Metacaulk Fire Rated Putty, tesisat ile yapı elemanı arasındaki mikro boşlukların, keskin dönüşlerin ve ulaşılması güç bölgelerin sızdırmaz şekilde kapatılmasında kullanılır. Putty ürünleri, uygulama kolaylığı, şekillendirilebilirlik ve bakım sırasında yeniden müdahale edilebilirlik gibi avantajlar sunar. Böylece sistemin toplam performansı, hem kütlesel bir bariyer oluşturan harç hem de arayüzlerde sızdırmazlığı garanti eden macun çözümleri ile bütüncül olarak sağlanır.
Sistem kapsamında listelenen diğer bileşenler; Biostop 500+ (yangın durdurucu mastik), FlameSafe Intumescent Sleeve ve Metacaulk Intumescent Sleeve (İntumesan kılıf çözümleri) ile MC Yangın Durdurucu Sargı gibi ürünlerdir. Bu ürünler, üreticinin test edilmiş detayında tariflendiği senaryolarda farklı geçiş yapan tesisat tipleri için kullanılır. Örneğin, intumesan kılıf çözümleri özellikle yanıcı boru senaryolarında genişlemeyle kapatma prensibiyle çalışır; mastik ise kenar bitişlerinde, derz ve ek yerlerinde tamamlayıcı sızdırmazlık sağlar. MC Yangın Durdurucu Sargı, sistemin gerektirdiği özel durumlarda kullanılır. Her bir bileşenin kullanım yeri ve miktarı, yalnızca test edilmiş detayda belirtilen çerçevede belirlenmelidir.
Montaj esnasında; yüzeylerin temiz ve kuru olması, harcın tabaka bütünlüğünün bozulmaması, putty uygulamalarının kesintisiz ve boşluksuz sürdürülmesi gerekir. Harç uygulaması sırasında malzemenin boşluğa tabaka halinde ve gerekli sıkıştırmayla yerleştirilmesi, kürlenme sürecinin talimatlara uygun yönetilmesi performansın anahtarıdır. İşin sonunda sistem, izoleli EMT geçişlerinde F180 hedefini karşılayacak şekilde bir bariyer oluşturur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir; böylece sahada öngörülen F performansı, bağımsız laboratuvar koşullarında doğrulanmış metodolojiye dayanır.
Özetle; Metacaulk Bio K-10+ Mortar’ın 114 mm kalınlıktaki uygulaması, FSP1077 Putty ve Metacaulk Fire Rated Putty ile sızdırmazlık tamamlaması ve üreticinin test edilmiş detayında listelenen ilave bileşenlerin doğru yerde kullanılması, C-AJ-8230 sisteminin başarısını tanımlar. Doğru ürün seçimi, dikkatli montaj ve kalite kontrol adımları ile elde edilen bütüncül çözüm, betonarme duvar ve döşemelerde izoleli EMT geçişlerinin güvenliğini üst düzeye taşır.
Bu Detay Neden Uygulanmalıdır?
-
1,7 m² Geniş Şaftlarda 3 Saate Varan Karma Yangın Bariyeri: Mekanik ve elektrik şaftlarında havalandırma kanalları, büyük çaplı çelik hatlar, yanıcı plastik borular ve kablo demetleri çoğu zaman aynı şaftta toplanır. UL C-AJ-8133 sistemi; 7 farklı tesisat disiplinini tek bir akredite açıklık altında birleştirerek 3 saate varan tam kompartıman bütünlüğü kurar.
-
600 mm Metalik Borular ve Kanallarda Rijit Taşıyıcılık: 600 mm’ye varan ağır çelik borular ve galvaniz kanallar yüksek statik yük üretir. 114 mm kalınlığındaki RectorSeal Bio K-10+ Mortar veya Metacaulk Fire Rated Mortar dolgusu, monolitik bir beton dayanımı sergileyerek sehim ve çökme riskini bertaraf eder.
-
Gömme Şerit ve Manşon ile Plastik Boru Güvenliği: Plastik boruların yangında erimesi katlar arasında dikey bacalar oluşturur. Konfigürasyon C’de harç kütlesi içine gömülen wrap strip veya Konfigürasyon D’deki intümesan manşon, yangın anında genleşerek eriyen PVC/CPVC ve RNC konduitleri doğrudan harç kesitinde kilitler; 2 ila 3 saat tam alev ve termal bariyer sağlar.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479 normlarına göre test edilmiş tescilli bir detaydır. Şantiyelerde karmaşık şaft geçişlerinde müşavirler, denetim firmaları ve itfaiye mercileri tarafından ilave mühendislik yorumuna (EJ) gerek kalmaksızın doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Karma Şaftlarda Kontrolsüz Dikey Yangın Bacası: 1,7 m² büyüklüğündeki bir açıklıkta akredite harç sistemi uygulanmadığında, havalandırma kanalları ve plastik boruların erimesiyle katlar arasında açık bir baca meydana gelir. Alevler dakikalar içinde üst katlara sirayet ederek binanın kaçış yollarını tamamen devre dışı bırakır.
-
Zehirli Gaz Yayılımı ve Tesis Tahribatı: Kablo kılıfları, kauçuk boru izolasyonları ve PVC boruların yanmasıyla yoğun hidroklorik asit dumanı ve karbonmonoksit açığa çıkar. Yalıtımsız devasa açıklıklardan kaçış hollerine dolan korozif gazlar hem can kayıplarına yol açar hem de pahalı elektronik sistemleri kalıcı olarak bozar.
-
Mevzuat İhlali ve Ağır Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince döşeme ve duvar yangın kompartıman sınırlarını kesen tüm karma tesisat hatlarının geçtikleri yapı elemanının yangın sınıfına denk sistemlerle yalıtılması mecburidir. Standart inşaat harcı veya poliüretan köpük gibi geçersiz malzemelerle kapatılan şaftlar iskan ruhsatı ve itfaiye onaylarının durdurulmasına, yangın sigortasının iptaline ve yüklenici aleyhine ağır hukuki davalara sebep olur.
Detay İçeriği Ürünler & Alternatifleri
Beton Duvar - Döşeme İzoleli 24 inç Elektrik Konduiti Yangın Durdurucu — Teknik Bileşenler
1) Döşeme veya Duvar
En az 4-1/2 inç (114 mm) kalınlığında, takviyeli hafif veya normal ağırlıklı (100-150 pcf veya 1600-2400 kg/m3) betonarme. Duvar Beton Bloktan da inşa edilebilir. Açıklığın maksimum alanı 18 sq ft (1,7 m2) ve maksimum boyutu 6 ft (1,8 m)'dir.
1C) Elektrik Metal Borusu (EMT) / Çelik Kılıf Boru
4" (100 mm) ve daha küçük çelik EMT veya 6" (150 mm) ve daha küçük çelik kılıf boru.
1D) Bakır Boru (Tüp)
6" (150 mm) ve daha küçük, Tip M veya daha ağır bakır tüp.
2) Geçiş Yapan Tesisat Elemanı

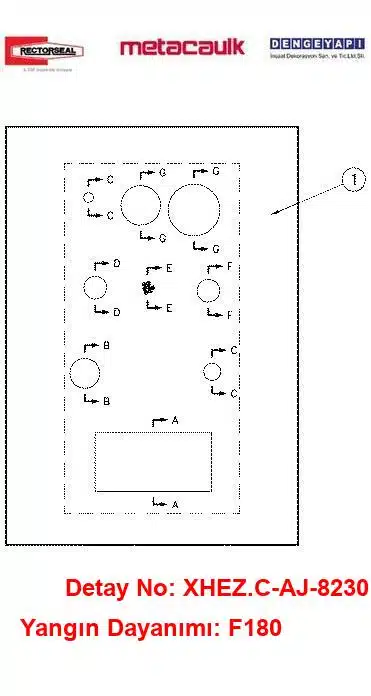

Açıklık içine en fazla 7 farklı yangın durdurucu konfigürasyonu monte edilebilir. Yangın durdurucu konfigürasyonları arasındaki boşluk en az 4 inç (100 mm) ila en fazla 18 inç (457 mm) olmalıdır. Yangın durdurucu konfigürasyonları ile açıklığın çevresi arasındaki boşluk en az 1 inç (25 mm) olmalıdır. Boru, kanal, tüp, kanal veya kablo demeti, döşeme veya duvar düzeneğinin her iki tarafında sağlam bir şekilde desteklenmelidir. Sistemin F yangın dayanım değerleri, aşağıdaki tabloda gösterildiği gibi yangın durdurma konfigürasyonuna bağlıdır. Burada detaylandırılan ve toplamda 9'a ulaşan aşağıdaki yangın durdurma konfigürasyonlarının herhangi bir kombinasyonu kullanılabilir:
| Yangın Durdurucu Konfigürasyonu | Yangın Dayanımı |
| A | F120 |
| B | F120 |
| C | F180 |
| D | 2 F120 |
| E | 2 F120 |
| F | F90 |
| G | F60 ve F120 aşağıya bakınız |
Yangın Durdurma Yapılandırması A
1. Çelik Hava Kanalı — 24 x 12 inç (610 x 305 mm) minimum 24 numara (veya daha kalın) galvanizli çelik boru. Bu yangın durdurma konfigürasyonunun içine bir adet çelik boru yerleştirilmelidir.
2. Yangın Durdurucu Sistemi — Yangın durdurucu sistemi aşağıdaki unsurlardan oluşacaktır:
A. Arka Dolgu — (Gösterilmemiştir) - Montaj sırasında harcın sızmasını önlemek için kalıp olarak kullanılır. Kalıplar, nüfuz edecek parçanın konturuna uyacak şekilde kesilmiş ve zeminin alt tarafına veya duvarın her iki tarafına sabitlenmiş sert bir levha malzemesinden oluşur. Harç kuruduktan sonra kalıplar çıkarılabilir.
B. Dolgu, Boşluk veya Oyuk Malzemeleri* - Harç — Halka boşluğuna en az 4-1/2 inç (114 mm) kalınlığında harç uygulanmalıdır. Çimento esaslı harç, ürünle birlikte verilen kurulum talimatlarına uygun olarak, ağırlıkça 1,1 kısım kuru karışım ile 1,0 kısım su oranında su ile karıştırılmalıdır.Bio K-10+ Harç
2D) Çelik Manşet
Sargı üreticisinden temin edilen, yaklaşık 0,5 mm kalınlığında galvanizli çelikten imal. Manşet derinliği yaklaşık 25 mm; zemine/duvara sabitleme için en az beş adet 25 mm genişliğinde ve 50 mm uzunluğunda ankraj kulaklı. Karşı yüzlerde 25 mm’den 6 mm’ye daralan tutucu tırnaklar, sargıyı tutmak için 90° kıvrılır. Manşet çevresel birleşimi yaklaşık 25 mm bindirmeli olacak; orta hat üzerinden en az 13 mm genişliğinde paslanmaz kelepçe ile sıkılır. Döşemede, en az 6 mm çap × 55 mm boy çelik dübel ve 6 mm × 32 mm pul ile sabitlenir. Duvar uygulamalarında her iki yüzde birer manşet kullanılır.
3) Çelik Tutucu Köşebent
Harç (Madde 3B) kuruduktan sonra, duvarın her iki yüzeyindeki zeminin üst yüzeyindeki çelik kanalın dört tarafına da en az 22 numara (veya daha kalın) çelik köşebentler takılacaktır. Köşebentler, her iki uçtan en fazla 50 mm (2 inç) ve merkezden en fazla 203 mm (8 inç) aralıklarla 8 numara (veya daha büyük) çelik sac vidalarla sabitlenecektir.
Detay Açıklaması
Yangın durdurucu sistem, özellikle hastane, alışveriş merkezi, konut ve ofis binalarında geçiş yapan tesisatlar için kritik bir öneme sahiptir. Bu sistem, Metacaulk Bio K-10+ Harç gibi yüksek performanslı ürünler kullanarak yangın dayanımını artırır. Yangın durdurucu malzemelerin kullanımı, yangın anında can ve mal kaybını önlemekte büyük bir rol oynamaktadır. Yangın durdurucu sistemin montajı, üreticinin test edilmiş detaylarında belirtilen şekilde yapılmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) esaslarına uygun olarak tasarlanan bu sistem, duman ve alev geçişini önleyerek yangın güvenliğini artırmaktadır. Yangın durdurucu sistem, yangın anında yangının yayılmasını önleyerek güvenli bir ortam sağlamakta ve bu sayede yaşam alanlarının güvenliğini artırmaktadır. Bu sistem, yangın güvenliğini sağlamak için gerekli olan tüm özellikleri taşımakta ve yüksek performans sunmaktadır.
Karma Mekanik-Elektrik Şaftlarında 3 Saate Varan Yangın Koruması: Betonarme Yapılarda UL C-AJ-8133 Harç Çözümleri
Hastaneler, veri merkezleri, havalimanları ve yüksek katlı mega projelerde kat geçiş şaftları; havalandırma kanalları, 600 mm (24 inç) çelik borular, yanıcı plastik drenaj hatları ve kablo demetlerinin bir arada bulunduğu 1,7 m²’yi aşan devasa rezervasyon açıklıklarına sahne olur. Farklı mekanik ve elektrik disiplinlerinin aynı şaftı paylaşması, yangın anında alevlerin ve zehirli dumanların katlar arasına sıçraması açısından en kritik yangın riski alanlarından birini oluşturur. Bu devasa karma açıklıklarda tavizsiz yangın güvenliği sağlamak; tek bir dolgu kütlesi içinde havalandırma kanallarından plastik borulara kadar tüm hatları güvenle sarabilen, 3 saate varan yangın dayanımı sunan akredite yangın durdurucu harç sistemlerini zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL C-AJ-8133 sistem detayı, betonarme döşeme ve duvarlardan geçen çoklu karma şaftlarda 3 saate kadar yangın durdurucu bariyer sağlar. Geçici kalıp desteğiyle açıklık kesitine minimum 114 mm kalınlıkta monolitik olarak uygulanan RectorSeal Bio K-10+ Mortar veya Metacaulk Fire Rated Mortar, geniş açıklıklarda sehim yapmayan rijit ve taşıyıcı bir yapı oluşturur. Harç içerisine entegre edilen intümesan şeritler ve RectorSeal Metacaulk Intumescent Sleeve manşonları, yangın esnasında eriyen yanıcı plastik boruları ve izoleli metal hatları merkezden kilitleyerek alev ve duman geçişini kesin olarak mühürler. 7 farklı tesisat kombinasyonunu tek bir şaftta toplayabilen bu UL sertifikalı çözüm, projelerinizde hem işçilik ve alan maliyetlerini düşürür hem de denetim süreçlerinde tam uyum sağlar.
Sık Sorulan Sorular
C-AJ-8230 hangi boru cins ve çaplarında geçerlidir?
Bu detay, izoleli Elektrik Metal Borusu (EMT) geçişleri için tasarlanmıştır. Verilen bilgilere göre 600 mm (24”) çapa kadar uygulamalar hedeflenmiştir. Nihai uygunluk ve izin verilen maksimum çap/uygulama aralığı, üreticinin test edilmiş detayında tariflendiği şekilde doğrulanmalıdır. Montaj, betonarme duvar veya döşemede ve tarifli yangın durdurucu malzemelerle yapılmalıdır.
Bu detayda kaç mm Bio K-10+ Mortar uygulanmalıdır?
Bu sistemde yangın durdurucu harç olarak Metacaulk Bio K-10+ Mortar 114 mm kalınlıkta uygulanır. Harç, yüzeylere iyi aderans sağlayacak şekilde boşluğu tamamen doldurmalı ve üretici talimatlarına göre sıkıştırılmalıdır. Harç kürlenme koşulları ve katmanlandırma, sistem performansı için kritik olup, uygulama öncesi yüzeyler temiz ve kuru olmalıdır.
F180 dayanımı için hangi koşullar sağlanmalıdır?
F180 performansı için betonarme duvar veya döşemede, üreticinin test edilmiş detayında tariflendiği şekilde montaj yapılmalıdır. 114 mm kalınlıkta Bio K-10+ Mortar uygulanmalı; boşluk ve arayüzlerde FSP1077 Putty/Metacaulk Fire Rated Putty gibi tamamlayıcı malzemeler kullanılmalıdır. İzoleli EMT’nin konumlandırılması, yüzey hazırlığı ve kür koşulları talimatlara uygun olmalıdır. Sistem UL tarafından ASTM E814 ve UL 1479’a göre test edilmiştir.
Bu detay hangi yapı elemanında kullanılabilir?
C-AJ-8230, betonarme duvar ve betonarme döşeme uygulamalarında kullanılmak üzere tasarlanmıştır. İzoleli Elektrik Metal Borusu (EMT) geçişlerinde, harç ve macun bileşenleriyle birlikte kullanılır. Uygulama yüzeyleri temiz, kuru ve sağlam olmalı; tüm malzemeler üreticinin test edilmiş detayındaki tarif ve sıra ile monte edilmelidir.
Uygulamada en sık yapılan hata nedir?
En sık hata, yangın durdurucu harcın (Bio K-10+ Mortar) eksik kalınlıkta uygulanması ve tesisat ile yapı elemanı arasındaki boşlukların FSP1077 Putty veya Metacaulk Fire Rated Putty ile tam sızdırmaz kapatılmamasıdır. Ayrıca yüzey hazırlığının yetersizliği, izolasyon katmanının yanlış sonlandırılması ve üreticinin test edilmiş detayındaki adımlara uyulmaması performansı düşürür.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Bu sistem, betonarme duvar ve döşemelerde duman ve alev geçişini engellemek üzere tasarlanmış olup, uygulaması BYKHY esaslarına uygun yangın dayanımı gereksinimlerini karşılamayı hedefler. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Proje bazında gerekli F sınıfı, elemanın tasarımına ve kullanım amacına göre doğrulanmalıdır.
C-AJ-8230 kodu ne anlama geliyor?
C-AJ-8230, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Betonarme Döşeme · geçiş tipi: İzoleli Boru. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
