C-BJ-3053
Betonarme Döşeme/Duvar Kablo Geçişleri için Yangın Durdurucu Sistem RECTORSEAL C-BJ-3053
Betonarme döşeme ve duvarlarda kablo geçişleri için RECTORSEAL Metacaulk ile tasarlanmış F120 yangın durdurucu sistem. En az 152 mm kalınlıkta betonarme yapı elemanlarında uygulanır.
Detay Bilgileri
Sistem Hakkında
Betonarme döşeme ve duvarlardan geçen kablo demetleri, yangın durumunda duman ve alevin bir bölümden diğerine hızla yayılmasına neden olabilir. C-BJ-3053 yangın durdurucu detayı, bu kritik geçiş noktalarını güvenli şekilde mühürleyerek yangının yatay ve düşey doğrultuda ilerlemesini geciktirmeyi amaçlar. Böylece hem kullanıcı güvenliği artırılır hem de işletmelerin sürekliliğini tehdit eden riskler azaltılır. Özellikle veri merkezleri, telekom odaları ve elektrik şaftları gibi yüksek kablo yoğunluğuna sahip alanlarda bu tür bir çözüm, pasif yangın korumanın vazgeçilmez bir parçasıdır.
Bu sistemde, taşyünü arka dolgu üzerine uygulanan RectorSeal Metacaulk Yangın Durdurucu Mastik kullanılır. Taşyünü arka dolgu, boşluğun kalıcı kalıp olacak şekilde düzenli biçimde doldurulmasını sağlar; mastik ise kablo dış yüzeyleri ile betonarme döşeme/duvar arasındaki Tesisat Deliği Boşluğu boyunca kesintisiz bir bariyer oluşturur. Bu iki bileşenin birlikte çalışmasıyla, duman ve sıcak gazların geçişi engellenir, alev ilerlemesi geciktirilir. Uygulama sırasında yüzey hazırlığı, mastik sürekliliği ve arka dolgu yerleşimi, hedef performans için belirleyici niteliktedir.
C-BJ-3053; RectorSeal Metacaulk ile en az 13 mm kalınlığında mastik uygulamasını öngörür. Bu kalınlık, sistemin tasarlanan performansı göstermesinde kritik bir eşiği temsil eder. Üreticisinin test edilmiş detayındaki tariflenen şekilde yapılan uygulama sayesinde, kabloların tekil veya demet hâlinde geçiş yaptığı Tesisat Deliği çevresi güvenle mühürlenir. Kablo sayısında artış veya değişiklik gerektiğinde, mastik dikkatle kesilerek kablolar düzenlenebilir ve ardından aynı detay prensiplerine uygun şekilde yeniden mühürlenebilir.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. C-BJ-3053 ile hedeflenen F120 performansı, doğru ürün seçimi ve uygulama disiplinine bağlıdır. Yangın Durdurucu Sistemin Yangın Dayanımı, monte edildiği yapı elemanının yangın dayanımı ile uyumluluk içinde değerlendirilmeli; betonarme döşeme veya duvarın tasarım dayanımıyla sistemin kapatma detayları eşleştirilmelidir. Taşyünü arka dolgu, mastik kalınlığı ve çevresel aderans kontrolü, uygulama kalitesinin temel göstergeleridir.
Denge Yapı, uygulamanın her aşamasında üreticisinin test edilmiş detayındaki tariflere bağlı kalınmasını, yüzeylerin temiz ve kuru tutulmasını, mastik uygulamasında kesintisiz bir hat izlenmesini ve arka dolgunun boşlukları eksiksiz şekilde desteklemesini tavsiye eder. Bu yaklaşım, sahanın değişken koşullarında dahi hedef performansın korunmasına yardımcı olur ve bakım/yenileme sırasında sistemin tekrar etkinleştirilmesini kolaylaştırır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, tesisat geçişlerinin yangın dayanımlı malzemelerle kapatılmasını zorunlu kılar. C-BJ-3053 detayı, söz konusu zorunluluğu pratik ve güvenilir bir yöntemle karşılar. Uygulamanın eksiksiz dokümantasyonu, malzeme izlenebilirliği ve saha kontrolleri; tasarım niyetinin korunması ve uyumluluğun ispatı açısından önem taşır. Doğru planlama, doğru ürün ve doğru işçilik bir araya geldiğinde, betonarme döşeme ve duvar kablo geçişlerinde güvenli, sürdürülebilir ve denetlenebilir bir yangın bariyeri elde edilir.
Kullanılan Ürün ve Uygulama
C-BJ-3053 detayında kullanılan temel bileşen, RectorSeal Metacaulk Yangın Durdurucu Mastik’tir. Bu ürün ailesi (MC1000, MC150+ ve MC1200), kablo ve kablo demetleri etrafında dayanıklı bir yangın bariyeri oluşturmak üzere tasarlanmış, uygulaması pratik ve sahada denetlenebilir bir çözümdür. Sistem kurgusu, taşyünü arka dolgu ile boşluğun düzenli biçimde doldurulması ve üzerine en az 13 mm kalınlıkta Metacaulk mastik uygulanması prensibine dayanır. Böylece betonarme döşeme veya duvar ile kablo kılıfları arasında kesintisiz bir sızdırmazlık elde edilir.
RectorSeal Metacaulk, kablo geçişleri için özel olarak geliştirilmiş bir Yangın Durdurucu Mastik olup, yüzeylere yüksek aderans sağlar; boşlukları etkin şekilde kapatarak duman ve alev geçişini geciktirir. Ürün ailesinin farklı varyantları (MC1000 / MC150+ / MC1200), proje gereksinimlerine göre seçim esnekliği sunar. Ortak amaç; üreticisinin test edilmiş detayındaki tariflenen şekilde uygulandığında, betonarme döşeme/duvar kablo geçişlerinde güvenilir bir yangın bariyeri sağlamaktır. Bu yaklaşım, sahada yinelenebilir performans ve kolay denetlenebilirlik kazandırır.
C-BJ-3053 sisteminin performans mantığı, taşyünü arka dolgunun mekanik destek rolü ve Metacaulk mastik tabakasının sızdırmazlık fonksiyonunun birlikte işlemesine dayanır. En az 13 mm’lik mastik kalınlığı, sistemin beklenen davranışını karşılaması için kritik değerdir. Uygulamada; yüzeylerin temiz, kuru ve sağlam olması, mastik uygulamasının kesintisiz sürdürülmesi ve arka dolgunun boşlukları eksiksiz desteklemesi önerilir. Bu sayede, kablo ekleme veya çıkarma gibi bakım senaryolarında dahi sistemin bütünlüğü doğru şekilde yeniden tesis edilebilir.
Ürün seçimi ve uygulama disiplini, hedeflenen F120 performansının sağlanmasında anahtar rol oynar. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir; ayrıca Denge Yapı’nın sunduğu çözümler FM onaylı malzeme kullanımıyla desteklenmektedir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’in tesisat geçişleri için getirdiği zorunluluklar göz önüne alındığında, RectorSeal Metacaulk temelli bu çözüm, projelerde mevzuat uyumu ve denetlenebilir bir uygulama standardı sağlar.
Özetle, RectorSeal Metacaulk (MC1000 / MC150+ / MC1200) ile oluşturulan C-BJ-3053 detayı; betonarme döşeme ve duvar kablo geçişlerinde güvenilir, sürdürülebilir ve bakımı yapılabilir bir yangın bariyeri sunar. Doğru detay seçimi, uygun ürün varyantı ve üreticisinin test edilmiş detayındaki tariflere eksiksiz uyum, sistemin beklenen performansı göstermesi için şarttır. Böylelikle hem kullanıcı güvenliği hem de işletme sürekliliği, pasif yangın koruma prensiplerine uygun biçimde güvence altına alınır.
Bu Detay Neden Uygulanmalıdır?
-
Betonarme Kompartıman Sınırlarında 2 Saate Varan Yangın Güvenliği: Elektrik şaftları, trafo merkezleri ve pano odalarından geçen kablolar dikey ve yatay yangın koridorları oluşturur. Akredite UL sistemleri; alevlerin, aşırı ısının ve dumanın betonarme döşeme veya perdeden diğer yangın zonuna geçişini 2 saate kadar (F120) kesin olarak engeller.
-
İntümesan Boğma ve Duman İzolasyonu: Kabloların dış PVC ve kauçuk kılıfları yangın esnasında erir. RectorSeal Metacaulk serisi intümesan mastikler ısı etkisiyle köpürerek eriyen kabloların bıraktığı boşlukları kilitler ve ortama zehirli gaz sızmasını önler.
-
Resmi Standart ve İdare Onayı: ANSI/UL 1479 normlarına uygun test edilmiş tescilli sistemler; itfaiye teşkilatları, müşavirler ve yapı denetim kuruluşları tarafından doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Kablo Şaftlarında Yangın Bacası Etkisi: Yalıtımsız kablo geçişleri yangının katlar arasına ve bitişik odalara dakikalar içinde yayılmasına yol açar.
-
Korozif Asit Gazı Tahribatı: Yanan kablo kılıflarından açığa çıkan klor ve hidroklorik asit dumanı, kontrolsüz deliklerden temiz odalara dolarak personeli zehirler ve milyonlarca liralık elektronik/şalt ekipmanını oksitleyerek imha eder.
-
Yasal ve Sigorta Riskleri: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince döşeme ve duvar geçişlerinin yalıtılması mecburidir. Akredite olmayan dolgular iskan ruhsatının durdurulmasına ve yangın sigorta teminatının iptaline neden olur.

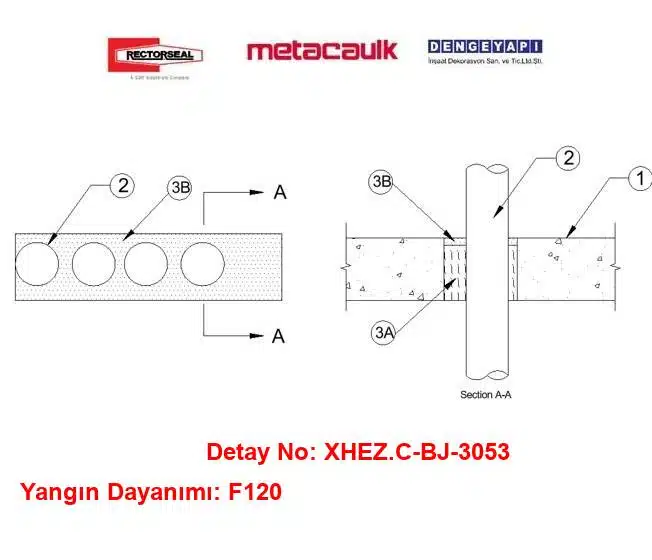

Detay İçeriği Ürünler & Alternatifleri
betonarme kablo gecisi yangin durdurucu — Teknik Bileşenler
1) Duvar
Minimum 152 mm kalınlıkta hafif veya normal ağırlıkta (1600–2400 kg/m³) betonarme beton döşeme veya duvar. Duvar, üreticisinin test edilmiş detaylarında belirtildiği şekilde beton bloklarla da oluşturulabilir. Tesisat Deliği için maksimum alan 581 cm² (90 in²), maksimum doğrusal boyut 457 mm (18 in.) veya maksimum çap 152 mm (6 in.) olacaktır.
2) Kablo
Yangın Durdurucu Sistem içinde bir veya daha fazla kablo demeti bulunabilir. Döşeme/duvar ile Geçiş Yapan Tesisatlar arasındaki Tesisat Deliği Boşluğu minimum 0 mm ile maksimum 102 mm (0–4 in.) olacaktır. Geçiş yapan tesisatlar arasındaki mesafe minimum 25 mm ile maksimum 38 mm (1–1,5 in.) olacaktır. Tesisatlar, döşeme veya duvarın her iki tarafında rijit olarak desteklenecektir. Tek bir kablo, maksimum 152 mm (6 in.) çaplı bir tesisat deliğine yerleştirildiğinde, Tesisat Deliği Boşluğu minimum 25 mm ile maksimum 57 mm (1–2,5 in.) olacaktır.
2A) Metal kılıflı güç kablosu
En fazla 4x240 mm² bakır veya alüminyum iletkenli metal kılıflı kablo (Max 4/C (aluminum or copper conductor) 500 kcmil PVC jacketed metal clad power cables.)
2B) Geçiş Yapan Ürün — Kablolar
Her tür kablo — metal kılıflı kablo veya çelik spiral zırhlı kablo.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
3A) Arka Dolgu Malzemesi
Minimum 140 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü, yüzde 25 sıkıştırılarak Tesisat Deliği içine ve tesisatlar arasına yerleştirilecek, kalıcı kalıp olacak şekilde uygulanacaktır. Arka dolgu, döşemenin üst yüzeyinden veya duvarın her iki yüzeyinden 13 mm içerde bırakılacaktır.
3B) Yangın Durdurucu Malzeme
Minimum 13 mm kalınlıkta Yangın Durdurucu Malzeme, Boşluk içerisine uygulanarak döşemenin üst yüzeyi veya duvarın her iki yüzeyi ile sıfır seviyede bitirilecektir. RECTORSEAL — Metacaulk 1000, Metacaulk 150+, Metacaulk 1200 Caulk, Metacaulk 1200 SL.
Detay Açıklaması
Yangın durdurucu sistem, yangın güvenliği açısından kritik öneme sahip bir bileşendir. Betonarme döşeme ve duvarlardan geçen güç ve iletişim kabloları için tasarlanmış bu sistem, veri merkezleri, telekom odaları ve elektrik şaftları gibi yüksek kullanıcı yoğunluğuna sahip alanlarda kullanılmaktadır. Sistemde kullanılan RECTORSEAL Metacaulk, yüksek yangın dayanıklılığı sunarken, aynı zamanda kablo geçişlerini güvenli bir şekilde sağlamaktadır. Taşyünü arka dolgu ile desteklenen bu sistem, yangın anında yangının yayılmasını geciktirici bir rol oynamaktadır.
Yangın durdurucu sistemin uygulanmadığı durumlarda, yangın yayılma riski artmakta ve bu durum hem insan hayatı hem de mal güvenliği açısından ciddi tehditler oluşturmaktadır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) ile uyumluluk sağlamak amacıyla, bu sistemin kullanımı zorunludur. Yangın durdurucu sistemin uygulanması, binaların yangın güvenliğini artırmakta ve yangın anında güvenliği sağlamaktadır. Bu sistem, bağımsız bir laboratuvar tarafından test edilmiş ve onaylanmıştır.
Betonarme Yapılarda Kablo ve Şaft Yangın Yalıtımı: RectorSeal UL Çözümleri
Hastaneler, veri merkezleri, endüstriyel tesisler, metro istasyonları ve yüksek katlı konut projelerinde ana enerji dağıtımı; betonarme döşemeleri ve yangın perdelerini delen kablo tavaları, zırhlı kablolar ve zayıf akım demetleri üzerinden yürütülür. Yangın anında kablo kılıflarının hızla alev alması ve dikey şaftların baca etkisi üretmesi, kompartıman sınırlarında en riskli yangın yayılım noktalarını meydana getirir. Betonarme kütlelerde yangın ve duman sızdırmazlığını sağlamak; yüksek genleşmeli intümesan mastikler, kompozit levhalar ve prefabrik geçiş modülleriyle test edilmiş akredite yangın durdurucu sistemleri zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal yangın durdurucu çözümleri, betonarme döşeme ve duvarlardan geçen kablo demetlerinde ve kablo tavalarında 2 saate kadar tam yangın güvenliği (F=1 ve 2 Hr) sunar. Yüksek genleşme katsayısına sahip RectorSeal Metacaulk 1000 ve Metacaulk MC 150+ mastikleri, eriyen kablo izolasyonlarının yarattığı hacim kayıplarını hızla köpürerek kapatır; alev ve zehirli gaz sızıntılarını mühürler. Geniş tava açıklıklarında kullanılan çelik sırtlı RectorSeal Metacaulk Composite Sheet sistemleri ise şantiyede harç döküm kalıplarına gerek kalmadan kuru montaj kolaylığı sağlar. Resmi UL test sertifikalarıyla kabul süreçlerini hızlandıran bu çözümler, kritik elektrik altyapılarınızda eksiksiz bir güvenlik standardı tesis eder.
Sık Sorulan Sorular
Bu detay hangi yapı elemanında kullanılabilir?
C-BJ-3053 detayı, betonarme döşeme ve betonarme duvarlarda kablo geçişlerinin yangına karşı güvenli şekilde mühürlenmesi için tasarlanmıştır. Veri merkezleri, telekom odaları ve elektrik şaftları gibi yüksek kablo yoğunluğuna sahip alanlarda uygulanır. Uygulama, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalı ve yüzeyler temiz, kuru ve sağlam olmalıdır.
Bu detayda kaç mm RectorSeal Metacaulk uygulanmalıdır?
Bu detayda RectorSeal Metacaulk Yangın Durdurucu Mastik en az 13 mm kalınlıkta uygulanmalıdır. Süreklilik, aderans ve yüzey hazırlığı performans için kritik önemdedir. Mastik, taşyünü arka dolgu üzerine tüm çevreyi kesintisiz kaplayacak şekilde çekilmeli ve üreticinin test edilmiş detayındaki tariflere göre kontrol edilmelidir.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 hedefi için; betonarme döşeme veya duvarın tasarım yangın dayanımıyla uyumlu olması, taşyünü arka dolgunun doğru sıkılıkta yerleştirilmesi ve RectorSeal Metacaulk’ın minimum 13 mm kalınlıkta, kesintisiz uygulanması gerekir. Uygulama, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılmalı ve ASTM E814 ile UL 1479 gerekliliklerine göre UL tarafından test edilmiş sistem prensiplerine sadık kalınmalıdır.
Uygulamada en sık yapılan hata nedir?
En yaygın hatalar; mastik kalınlığını 13 mm’nin altına düşürmek, taşyünü arka dolguyu yetersiz sıkılıkta yerleştirmek, yüzey hazırlığını atlamak ve kablo demetleri arasındaki boşlukları tamamen kapatmamaktır. Ayrıca üreticinin test edilmiş detayındaki tariflere uymadan farklı malzeme veya yöntem kullanmak da performansı ciddi biçimde düşürür ve uygunluğu riske atar.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet. Yönetmelik, tesisat geçişlerinin yangın dayanımlı şekilde kapatılmasını zorunlu kılar. Bu detay, ASTM E814 ve UL 1479’a uygun olarak UL tarafından test edilmiş bir prensibe dayanır ve F120 hedefini destekleyecek biçimde tasarlanmıştır. Uygunluk için projede seçilen yapı elemanının yangın dayanımıyla eşleştirilmeli ve uygulama üreticinin test edilmiş detayına göre yapılmalıdır.
Bu detayda hangi ürünler kullanılmalıdır?
C-BJ-3053 detayında RectorSeal Metacaulk serisinden MC1000, MC150+ veya MC1200 yangın durdurucu mastikler kullanılır. Sistem, taşyünü arka dolgu ile desteklenir ve mastik minimum 13 mm kalınlıkta uygulanır. Malzeme ve uygulama sırası, üreticisinin test edilmiş detayındaki tariflenen şekilde gerçekleştirilmelidir. Test laboratuvarı (UL) Underwriters Laboratories’dir.
C-BJ-3053 kodu ne anlama geliyor?
C-BJ-3053, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Beton veya Yığma Duvar · geçiş tipi: Grup, Kombine Geçişler. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
