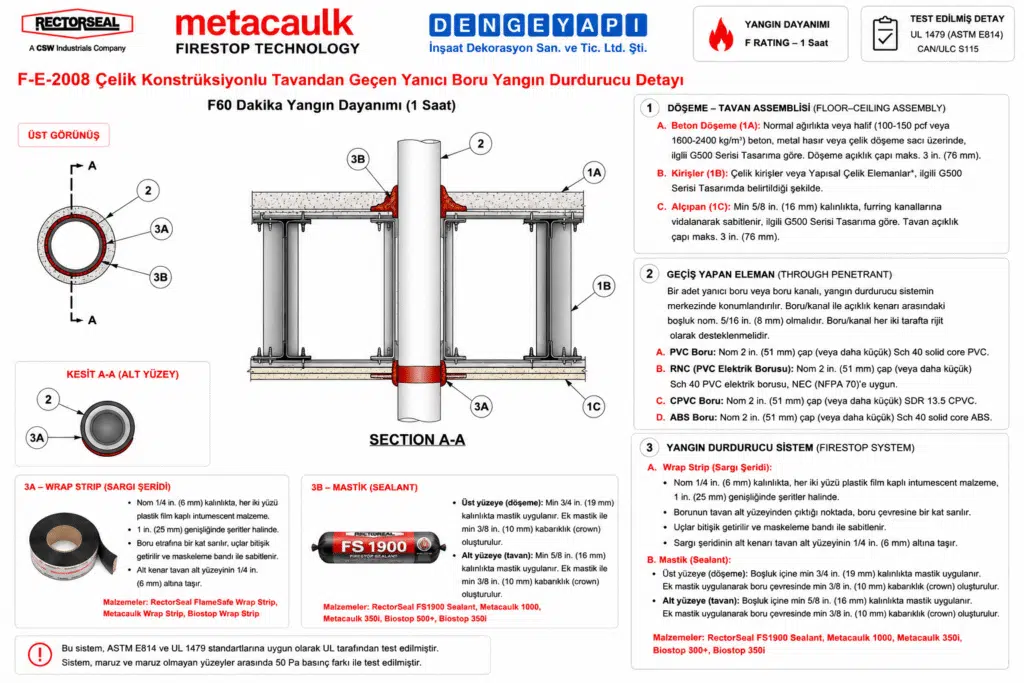

Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Yangın Durdurucu Detayı F-E-2009 — Döşeme/Alçıpan Tavan Arası Yanıcı Boru Geçişi için Yangın Durdurucu Sistem

F-E-2009 yangın durdurucu sistemi, yanıcı boru geçişlerinin güvenli bir şekilde yönetilmesi için tasarlanmıştır ve konutlar, ofisler, oteller gibi birçok yapıda kullanılmaktadır. Yangın durdurucu mastik, boşluk içerisine uygulandığında yüksek sızdırmazlık sağlar. MC Yangın Durdurucu Sargı, yangın anında genişleyerek boşlukları kapatarak yangının yayılmasını engeller. Çelik kelepçeler, bu elemanların yerinde sabitlenmesini sağlar ve sistemin bütünlüğünü korur. Uygulama sırasında tesisat deliği çaplarının sınırlanması, sargı katları ve çelik kelepçenin doğru montajı, sistemin etkinliğini artırır.

Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın anında duman ve sıcak gaz sızıntıları ciddi riskler oluşturabilir. Denge Yapı'nın Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Yangın Durdurucu Detayı F-E-2009 sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun olarak tasarlanmış ve sertifikalandırılmış bir sistemdir. Bu sistemin kullanımı, yapıların yangın güvenliğini artırmakta ve olası maddi kayıpların önüne geçmektedir.

Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Yangın Durdurucu Detayı Uygulama Esasları

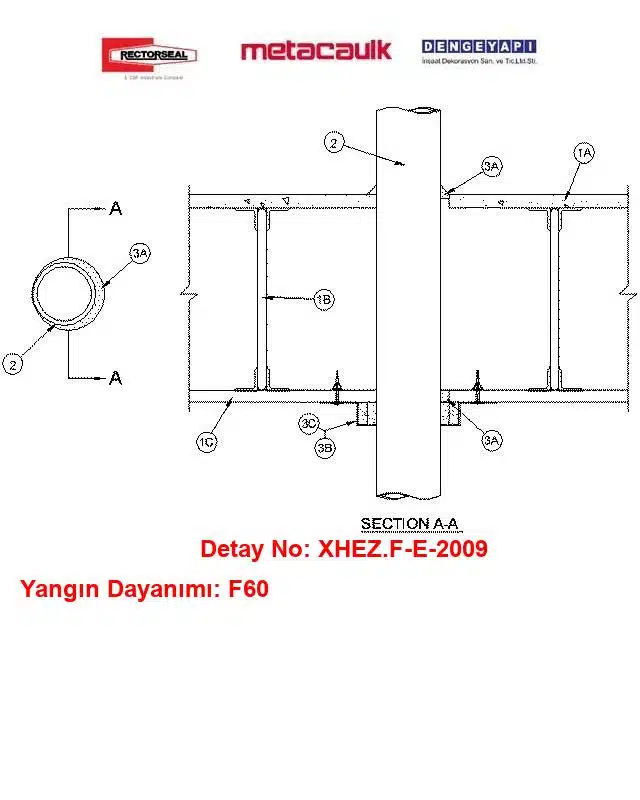

Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Yangın Durdurucu Detayı, Bu sistem; yanıcı plastik boruların ve elektrik kanallarının (conduit) betonarme zeminli ve çelik kirişli döşeme-tavan asamblajlarından dikey geçişlerini sızdırmaz hale getirmek amacıyla “Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir.” Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

• 1A. Üst Betonarme Döşeme (Concrete Floor): Üreticisinin test edilmiş detayındaki tariflenen şekilde, metal lat veya çelik trapez sac üzeri normal veya hafif yoğunlukta (1600-2400kg/m³) beton döşeme. Döşemede açılacak dairesel açıklığın maksimum çapı 125 mm (5”) olmalıdır.

• 1B. Taşıyıcı Çelik Kirişler (Joists): Üreticisinin test edilmiş detayındaki tariflenen şekilde çelik kirişler veya yapısal çelik elemanlar.

• 1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8”) kalınlığında, askı profillerine vidalanmış Tip X alçıpan levha katmanı. Alçıpanda açılacak tavan deliği açıklığının maksimum çapı 125 mm (5”) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants):

Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) olarak konumlandırılan ve döşeme-tavan asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya konduit geçişi. Boru dış çeperi ile delik kenarı arasındaki nominal anüler boşluk (tesisat deliği boşluğu) sabit 6 mm (1/4”) olmalıdır.

• A. Polyvinyl Chloride (PVC) Boru: Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 dolu (solid) gövdeli PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Rigid Nonmetallic Conduit (RNC): Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 dolu gövdeli PVC elektrik borusu (NFPA 70 uyumlu).

• C. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 100 mm (4”) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı sistemlerde.

• D. Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 dolu gövdeli ABS borular; kapalı ya da havalıklı sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. Yangın Durdurucu Mastik (Fill, Void or Cavity Material — Sealant):

  • Ürün Adı: Metacaulk 1000, Metacaulk 350i.

  • Üst Döşeme Uygulaması: Tesisat deliği boşluğu içerisine, beton zeminin üst yüzeyinden itibaren en az 6 mm (1/4”) derinlikte kesintisiz mastik doldurulmalı ve üst zemin yüzeyiyle hem yüz (flush) yapılmalıdır.

  • Alt Tavan Uygulaması: Alçıpan tavanın alt yüzeyinden itibaren en az 16 mm (5/8”) derinlikte dairesel anüler boşluğa kesintisiz mastik uygulanmalı ve tavan alt yüzeyiyle hem yüz bitirilmelidir.

  • Noktasal Temas (Point Contact) Uygulaması: Boru ile yapı çeperi arasında noktasal temas olan yerlerde, üst zeminde ve alt tavan arakesitinde en az 10 mm (3/8”) çapında kesintisiz sızdırmazlık pahı çekilmelidir.

• 3B. MC Yangın Durdurucu Sargı (Wrap Strip):

  • Ürün Adı: Metacaulk Wrap Strip, FlameSafe Wrap Strip veya Biostop Wrap Strip.

  • Uygulama: Nominal 6 mm (1/4”) kalınlığında ve 25 mm (1”) genişliğinde intumesan şerit. Alçıpan tavanın alt yüzey sınırında geçen borunun etrafına iki kat (two layers) halinde ayrı ayrı sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve kağıt/maskeleme bandı ile sabitlenmelidir. Ardışık katların ek yerleri birbiriyle çakıştırılabilir veya şaşırtılabilir.

• 3C. Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe (Steel Collar):

  • Uygulama: 0.41 mm (28 MSG) kalınlığında galvanizli sacdan imal edilen, 25 mm (1”) derinliğinde ve en az dört adet sabitleme kulakçığına (anchor tabs) sahip kelepçe zırhı. Kelepçe tırnakları (retainer tabs) sargıları tutmak üzere 90 derece içeri katlanır. Sargıların üzerine sarılan zırh, çevre birleşim hattında en az 38 mm (1-1/2”) bindirilmeli ve ortasından en az 13 mm genişliğinde paslanmaz çelik hortum kelepçesi ile sıkılmalıdır.

  • Sabitleme: Hazırlanan sac kelepçe düzeneği, alçıpan tavana her bir sabitleme kulağından 4.8 mm çapında, en az 76 mm (3”) uzunluğundaki kelebek dübeller (toggle bolts) ve en az 6 x 32 mm geniş çelik pullar (fender washers) kullanılarak monte edilmelidir.

Çelik Konstrüksiyonlu Tavandan Geçen PVC Boru Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Duman İlerlemesi: Döşeme genelinde hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında çelik karkas tavan boşluklarında biriken yüksek sıcaklık ve 100 mm çapındaki PVC, CPVC, ABS boruların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Alt tavan sınırında kelebek dübellerle sabitlenen çift kat intumesan sargılı steel collar (3B/3C) veya üst ve alt yüzeylerdeki tescilli derinliklere sahip Metacaulk 1000 yangın durdurucu mastik dolguları (3A) eksik ya da hatalı yapılırsa, boruların erimesiyle açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası katlar arasında saniyeler içinde yayılır.

• Yönetmelik ve Mevzuat İhlali: Çelik konstrüksiyonlu döşeme-tavan asamblajlarından geçen yanıcı polimer tesisat ve konduit hatlarında test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
