Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri C-AJ-2038
C-AJ-2038 detay kodu, beton döşeme veya duvarlardan geçen plastik borular için tasarlanmış, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarıyla tam uyumlu, 2 saat yangın dayanımı sunan profesyonel bir “Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri” çözümüdür.
Özellikle konut ve ticari projelerde dikey ve yatay tesisat geçişlerinde yangın kompartıman bütünlüğünü korumak için hazırlanan teknik analiz aşağıdadır:
Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri C-AJ-2038 Neden Uygulanmalıdır?
-
Sertifikalı Yangın Dayanımı (2 Saat): Bu sistem, yangın anında alevlerin ve dumanın katlar veya odalar arası geçişini 120 dakika boyunca (F/FH Rating) kesin olarak durdurur.
-
Geniş Yanıcı Boru Uyumluluğu: Nom 51 mm (2 inç) çapa kadar olan PVC (katı veya hücresel çekirdek), CPVC (SDR13.5) ve ABS boruların yanı sıra sert plastik elektrik tesisat boruları (conduit) için test edilip onaylanmıştır.
-
Çelik Dekli Döşeme Desteği: Standart beton döşemelerin yanı sıra, yivli çelik dek (fluted steel deck) üzerine dökülen kompozit döşeme sistemlerinde de güvenle uygulanabilir.
-
Noktasal Temas (Point Contact) Esnekliği: Borunun döşeme boşluğuna değdiği (0 mm) durumlardan, 16 mm (5/8 inç) genişliğindeki halka boşluklara kadar her türlü montaj senaryosunda sızdırmazlık sağlar.
Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri C-AJ-2038 Uygulanmazsa Ne Olur?
-
Baca Etkisi ve Yangın Yayılımı: Yanıcı borular yangın anında hızla erir; eğer onaylı bir yangın bariyeri kullanılmazsa, oluşan boşluk alevlerin diğer katlara saniyeler içinde sıçramasına neden olur.
-
Zehirli Gaz Sızıntısı: PVC ve ABS boruların yanmasıyla açığa çıkan yoğun duman, mühürlenmemiş boşluklardan sızarak tahliye yollarını kapatır ve can güvenliğini tehlikeye atar.
-
Yasal Denetim ve İskan Engeli: Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uyarınca, tesisat geçişlerinin yangın dayanım süresi kadar mühürlenmesi zorunludur. ASTM E814 veya CAN/ULC S115 uyumlu bu detay uygulanmadığında binaya iskan verilmesi mümkün değildir.
Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri
Bu yangın bariyeri sistemi, minimum 114 mm kalınlığında donatılı betonarme döşeme veya duvarlarda uygulanmak üzere tasarlanmıştır. Maksimum tesisat deliği çapı 76 mm olup, alternatif olarak galvanizli trapez sac ve donatılı betonla oluşturulan çelik kompozit döşeme sistemlerine de uygundur. Tesisat elemanları arasında yanıcı boru ve kanal türleri bulunur ve bunlar ABS, CPVC, PVC veya sert elektriksel yanıcı konduit yetişlidir. Maksimum boru çapı 50 mm olarak belirlenmiştir. Tesisatlar, boşluk ve boru çevresi arasında 0 mm ile 16 mm arasında bir açıklık ile monte edilmelidir ve her iki tarafta rijit destek gerektirir. Yangın dayanımı 120 dakikadır ve bu süre boyunca tesisat geçişlerinde yangının yayılması engellenir.
Yangın durdurucu sistem olarak ise tesisat deliği boşluğuna en az 50 mm kalınlığında Metacaulk 1000 MC mastik uygulanır. Bu mastik, döşeme ve duvar yüzeylerinin her iki tarafına sürülüp yüzeyle bütünleşecek şekilde uygulanmalıdır. Beton ve tesisat arayüzlerinde mastik pah ile sızdırmazlık tamamlanır. UL sertifikalarına sahip olan bu sistem, yangın güvenliği standartlarını karşılamakta ve yangın risklerini azaltmaktadır.
Detay No: C-AJ-2038
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 50 mm.
Detay Nevii: PVC / cPVC / ABS / Konduit Geçişi 50 mm
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı > 127 mm / Çelik Kompozit Döşeme veya Tavan / Beton Blok veya Tuğla duvar
Onay Tarihi: 27/7/2009
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 50 mm / CPVC Boru 50 mm / PCV Boru 50 mm / Sert Elektriksel Yanıcı Konduit 2 inç
Yangın Dayanımı: 120 Dakika
PVC / cPVC / ABS / Konduit Geçişi 50 mm
Tesisat Geçişlerinizde Ekonomik ve Güçlü Yangın Bariyeri
Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri: C-AJ-2038 ile Kesintisiz Güvenlik
Binaların enerji ve atık su hatları olan yanıcı plastik borular, yangın güvenliği açısından binanın en hassas noktalarını oluşturur. RectorSeal'ın profesyonel C-AJ-2038 çözümüyle, bu kritik geçişleri binanızın en güvenli noktalarına dönüştürüyoruz.
Neden C-AJ-2038 Çözümünü Tercih Etmelisiniz? Bu detay, sadece bir dolgu işlemi değil, uluslararası sertifikalı (ANSI/UL 1479 / CAN/ULC S115) bir mühendislik çözümüdür. Metacaulk 1000 teknolojisi, yangın anında mükemmel bir bariyer oluşturarak duman ve alev geçişini kesin olarak engeller.
Öne Çıkan Avantajlar:
-
2 Saatlik Kesintisiz Koruma: Döşemenin yangın dayanım süresini koruyan, yönetmeliklerle %100 uyumlu çözüm.
-
Kolay Uygulama: Ek bir sargı veya kelepçe gerektirmeden, sadece 51 mm (2 inç) kalınlığında mastik uygulamasıyla sağlanan hızlı montaj.
-
Çok Yönlü Kullanım: Hem havalandırmalı (atık su) hem de kapalı (besleme) boru sistemlerinde güvenle kullanılabilen yapı.
Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri C-AJ-2038 Nerede Kullanılır:
Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esasları ile ASTM E814 ve UL 1479 standartlarına uygun olarak, en az 114 mm kalınlığında betonarme döşeme veya duvarlarda 76 mm çap (3 inç) ve altındaki yanıcı boru ve rigid tesisat geçişleri için uygundur. Sistem hem kapalı (proses veya besleme) hem de havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılabilir. Uygulanmaması durumunda, yangın sırasında tesisat deliği boşluklarından alev ve yanıcı gazların yayılması söz konusu olur; bu da yapısal bütünlüğün kaybı ile can ve mal güvenliği açısından ciddi tehlike oluşturur.

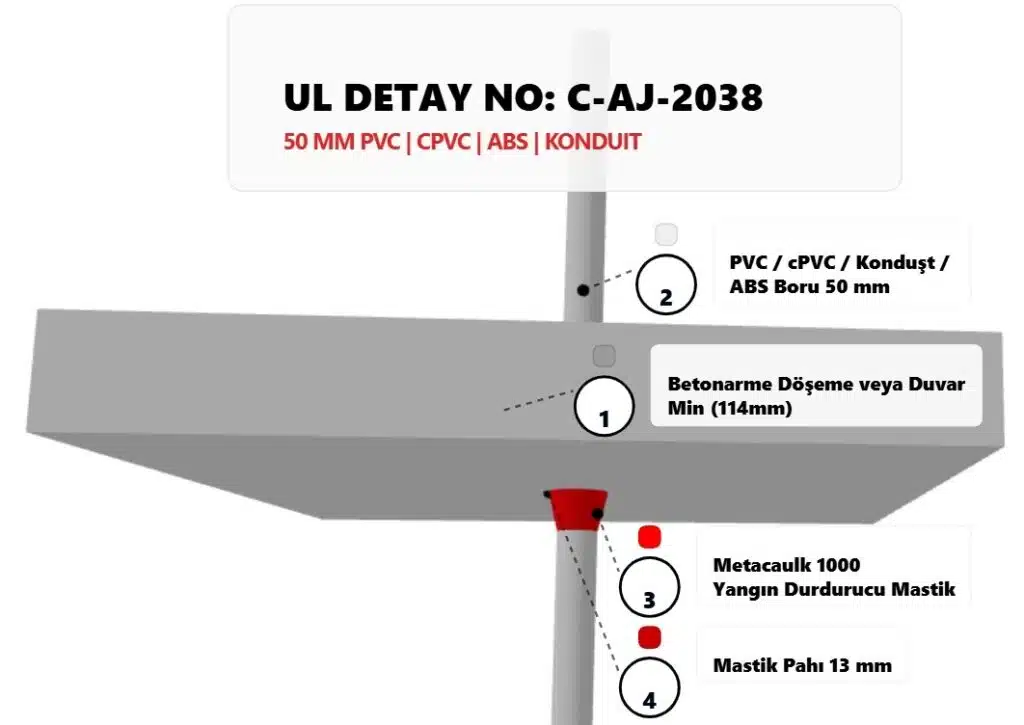

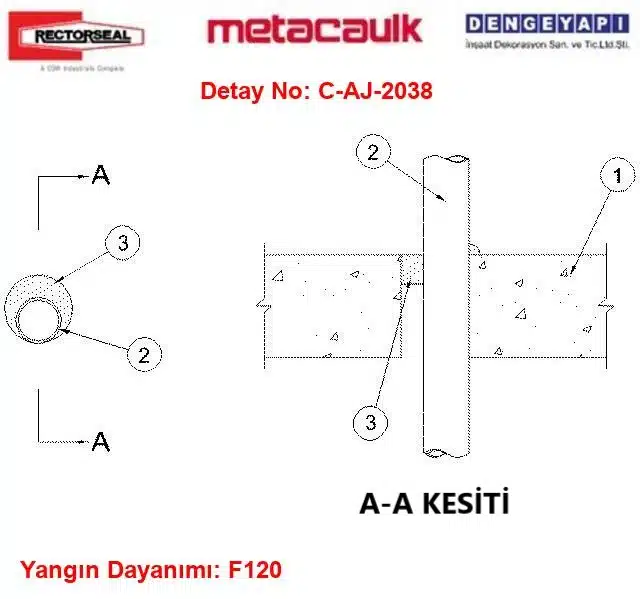

1) Döşeme veya Duvar
Minimum 114 mm kalınlığında donatılı hafif veya normal ağırlıklı (1600-2400 kg/m³) betonarme döşeme veya duvar. Maksimum tesisat deliği çaptı 76 mm (3 inç).
1A) Kompozit Döşeme
Alternatif olarak, döşeme, galvanizli en az 64 mm derinliğinde trapez sac ve üzerinde minimum 64 mm kalınlığında donatılı beton ile oluşturulan çelik kompozit döşeme sisteminden oluşabilir. Bu döşeme, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır.
1A-A) Çelik Kompozit Döşeme Elemanı
Minimum 64 mm derinliğinde galvanizli trapez sac.
1A-B) Betonarme
Döşeme trapez sacının üst düzeyinden itibaren en az 64 mm kalınlığında donatılı beton.
2) Geçiş Yapan Tesisat Elemanı
Tesisat deliğine eksantrik veya konsantrik olarak yerleştirilmiş 1 adet yanıcı boru veya kanal. Tesisat deliği boşluğu, tesisat ve deliğin çevresi arasında minimum 0 mm (nokta temas) ile maksimum 16 mm (5/8 inç). Tesisat, döşeme veya duvar elemanının her iki tarafında rijit şekilde desteklenmelidir. Kullanılabilecek tesisat çeşitleri ve maksimum çapları aşağıdadır:
2A) PVC Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılan, nominal çapı 50 mm (2 inç) veya daha küçük Schedule 40 solid core veya cellular core yanıcı boru.
2B) CPVC Boru
Kapalı (proses veya besleme) tesisat sistemlerinde kullanılan, nominal çapı 50 mm (2 inç) veya daha küçük SDR13.5 CPVC yanıcı boru.
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılan, nominal çapı 50 mm (2 inç) veya daha küçük Schedule 40 solid core veya cellular core yanıcı boru.
2C) Rijit Yanıcı Kanal
Nominal çapı 50 mm (2 inç) veya daha küçük Schedule 40 PVC rigid yanıcı kanal.
2D) ABS Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılan, nominal çapı 50 mm (2 inç) veya daha küçük Schedule 40 solid core veya cellular core ABS yanıcı boru.
3) Yangın Durdurucu Sistem
Tesisat deliği boşluğuna en az 50 mm kalınlığında RECTORSEAL marka Metacaulk 1000 MC Yangın Durdurucu Mastik uygulanacaktır. Döşeme üst yüzeyi veya duvar her iki yüzeyine uygulanarak yüzeye hemyüz edilecektir. Nokta temas bölgelerinde, beton/tesisat arayüzüne en az 13 mm çapında mastik pah uygulanacaktır.
Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri C-AJ-2038
Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri C-AJ-2038
Yangın Durdurucu Akustik Mastik MC 1000,
Yangın bariyerleri ve tesisat geçişlerinde kullanılan önemli bir yangın koruma malzemesidir. Döşeme ve Duvardan Geçen Yanıcı Boru Yangın Bariyeri uygulamalarında kullanılan bu mastik, yangın sırasında tesisat delinmesi olan bölümlerde yangının yayılmasını önler ve duman sızıntısını engeller. Yangın dayanımı 120 dakika olan bu sistemde MC 1000 mastik, tesisat deliği boşluğuna en az 50 mm kalınlığında uygulanır.
Döşeme veya duvar her iki yüzeyinde mastik katmanı olacak şekilde yüzeye homojen bir şekilde yayılır. Ayrıca beton ve tesisat yüzeyi arasında mastik pah uygulaması da yapılarak ek sızdırmazlık sağlanır. MC 1000, UL sertifikalı ve Metacaulk markasına ait olup yanıcı borular (PVC, CPVC, ABS) ve sert elektriksel yanıcı konduit geçişlerinde etkili bir yangın durdurucudur. Ürün elastik yapısı sayesinde yapı elemanlarının hareketlerine karşı dayanıklıdır ve uzun ömürlü sızdırmazlık sağlar. Yangın güvenliğinde kritik öneme sahip olan bu ürün, yangın sırasında tesisat geçişlerinin güvenliğini garanti altına alır.
