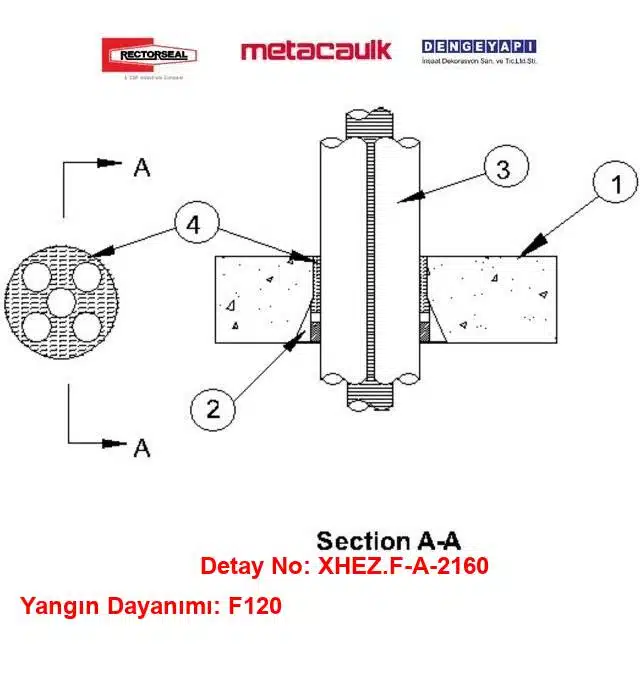

Betonarme Döşemeden Geçen 50 mm Elektrik Konduiti F120 Rectorseal Beton Rezervasyon Elemanı Yangın Durdurucu Detayı F-A-2160

F-A-2160 detayında kullanılan ürün ailesi; Biostop 500+ intumesan yangın durdurucu mastik, RectorSeal Cast-in-Place Firestop Device (gömülü yangın durdurucu cihaz), Biotherm 100 taşyünü arka dolgu/kalıp malzemesi ve yatay yüzey uygulamalarında avantaj sunan Biotherm 200SL kendiliğinden yayılan yangın durdurucu malzemeden oluşur. Bu kombinasyon, betonarme döşemeden geçen 50 mm (2”) elektrik konduiti ile PVC, CPVC, ENT ve RNC gibi yanıcı boru/boru kanallarının çevresinde bütünleşik bir yangın bariyeri oluşturmak üzere tasarlanmıştır.

Biostop 500+, intumesan özellikli bir Yangın Durdurucu Mastiktir. Yangın anında genleşerek yanıcı boru/kanal çevresinde oluşabilecek açıklıkları kapatmaya yardımcı olur ve duman/alev geçişini sınırlar. F-A-2160 uygulamasında mastik kalınlığının 6 mm olması esastır. Mastik, taşyünü arka dolgu üzerine sürekli bir hat halinde uygulanmalı, yüzeyler yağ, toz ve gevşek parçacıklardan arındırılmış olmalıdır. Uygun yüzey hazırlığı ve doğru kat kalınlığı, mastik performansını ve dayanıklılığını artırır.

RectorSeal Cast-in-Place Firestop Device, döşeme betonu ile birlikte kalıcı kalıp olacak şekilde gömülen bir yangın durdurucu cihazdır. Bu cihaz, döşeme dökümü sırasında doğru konumlandırıldığında, sonrasında yapılacak tesisat geçişlerine rehberlik eder ve tesisat deliği boşluğunun standart, kontrol edilebilir bir geometriye sahip olmasını sağlar. Böylece, arka dolgu ve mastik uygulaması daha öngörülebilir hale gelir, montaj süresi kısalır ve detayın tekrarlanabilirliği artar.

Biotherm 100, arka dolgu/kalıp malzemesi olarak kullanılan taşyünüdür. En az 65 kg/m³ yoğunlukta seçilerek boşluk içerisine sıkıştırılarak yerleştirilir. Bu malzeme; mekanik kilitleme etkisi, ısıya dayanım ve ses yalıtımı katkısıyla, mastik için güvenilir bir altlık oluşturur. Taşyünü liflerinin boşluk içinde dengeli ve sıkı bir şekilde konumlanması, mastik uygulamasının sürekliliğini ve yangın anında sistemin bütünlüğünü destekler.

Biotherm 200SL ise yatay yüzeylerde pratiklik sunan, kendiliğinden yayılan bir yangın durdurucu malzemedir. Geniş yüzeyli açıklıklarda düzgün bir üst yüzey elde etmeyi kolaylaştırır ve gerekli kalınlığın sürekliliğini sağlamaya yardımcı olur. Projenin ihtiyaçlarına göre Biostop 500+ ile birlikte veya belirli bölgelerde alternatif olarak değerlendirilebilir.

F-A-2160 sistemi, ASTM E814 ve UL 1479 test standartlarına göre performansı doğrulanmış bir çözüm olup; üreticinin test edilmiş detayında tariflenen malzemeler ve montaj dizilimi ile uygulandığında F120 yangın dayanımı hedeflenir. Ürün gamında FM (Factory Mutual) onaylı malzemelerin bulunması, özellikle kurumsal tesisler ve yüksek güvenlikli yapılarda ilave bir güven unsuru sağlar. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, katlar arası geçen tesisatların yangın ve duman sızdırmazlığı zorunlu olduğundan, bu ürün kombinasyonu proje dokümantasyonuna ve şantiye uygulamasına sistematik bir yaklaşım kazandırır.

Özetle; Biostop 500+ mastik, gömülü RectorSeal Cast-in-Place Firestop Device, Biotherm 100 taşyünü ve gerektiğinde Biotherm 200SL birlikte kullanıldığında; betonarme döşemeden geçen 50 mm (2”) yanıcı boru/boru kanalları için güvenilir, tekrarlanabilir ve yönetmelik beklentilerine uygun bir Yangın Durdurucu Sistem elde edilir. Doğru ürün seçimi, 6 mm mastik kalınlığı, yeterli taşyünü yoğunluğu ve üretici talimatlarına tam uyum; sistem performansının anahtarlarıdır.

Bu Detay Neden Uygulanmalıdır?

• Çoklu Tesisat Demetlerinde (5 Adet) Entegre Koruma: Döşemelerden yan yana geçen birden fazla elektrik konduiti ve drenaj borusu, geleneksel tekli kelepçelerin montaj aralıklarını kurtarmadığı için yangın yalıtımında ciddi zaafiyet oluşturur. UL F-A-2160 detayı, 150 mm’lik tek bir kovan içerisinden 5 adede kadar 50 mm plastik boru ve elektrik ENT konduitinin geçişini onaylayarak döşemede 2 saatlik (F=2 Hr) kompartıman sınırını eksiksiz korur.

• Sıfır Karot Maliyeti ve Donatı Korunumu: Betonarme döşeme döküldükten sonra 5 ayrı boru için delik açmak veya büyük bir kırım yapmak döşeme taşıyıcı donatılarını keser. Kalıp aşamasında çakılan Yangın Durdurucu Betonarme Rezervasyonu, sonradan kırma-delme işçiliğini tamamen ortadan kaldırır; şantiye imalat hızını en üst düzeye çıkarır.

• Akredite Su Geçirimsizlik (Class 1 W-Rating): Islak hacim zeminleri, şaft tabanları ve elektrik dağıtım odalarının üst döşemelerinden geçen hatlarda olası su sızıntıları alttaki kritik sistemleri basabilir. Detay, opsiyonel mastik kullanımı ile sağladığı Class 1 W-Rating sayesinde döşemeyi su baskınlarına ve yıkama sızıntılarına karşı tam sızdırmaz hale getirir.

Uygulanmamasının Sonuçları Ne Olur?

• Katlar Arası Seri Duman ve Alev Transferi: Yanıcı 5 adet PVC konduit yangın anında eridiğinde döşemede kontrolsüz bir baca boşluğu meydana gelir. Kalıp içi intümesan cihaz bulunmadığında alevler, akkor gazlar ve PVC yanmasıyla oluşan zehirli hidroklorik asit dumanı üst katlara hızla transfer olarak binanın düşey tahliye güvenliğini felç eder.

• Taşıyıcı Donatı Hasarı ve Su Baskınları: Şantiyede rezervasyon bırakılmayıp sonradan kontrolsüz karot açıldığında döşeme demirleri koparılır ve yapısal çatlaklar oluşur. Standart harç dolgulu deliklerden sızan sular alt kattaki asma tavanları, veri odalarını ve elektrik dağıtım panolarını tahrip ederek yüksek maddi hasarlara neden olur.

• Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince döşemelerden geçen çoklu elektrik ve mekanik tesisat hatlarının döşemenin yangın dayanım süresine (en az 2 saat) denk sistemlerle yalıtılması mecburidir. Akredite sertifikası bulunmayan geçişler sebebiyle iskan ruhsatı ve itfaiye onayları durdurulur, yangın sigorta teminatları geçersiz kalır.
