Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı F-A-2161
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı F-A-2161 yangın durdurucu sistemi, F120 yangın dayanımına sahip olup, yangın anında binanın güvenliğini sağlamada kritik bir rol oynamaktadır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir ve birçok uluslararası laboratuvar tarafından onaylanmıştır. Yangın durdurucu cihazları, beton dökümü sırasında kalıcı olarak gömülmekte ve döşeme yapısının üst yüzeyinden maksimum 89 mm yükseklikte olabilmektedir. Böylece, yangın durumunda etkili bir bariyer oluşturarak alevlerin yayılmasını önlemektedir.
Sistemin temel bileşenleri arasında, minimum 114 mm kalınlığında hafif veya normal ağırlıkta betonarme döşeme, geçiş yapan tesisatlar için yangın durdurucu cihazlar ve en az 102 mm kalınlığında taşyünü dolgu malzemesi yer almaktadır. Bu unsurların bir araya gelmesiyle, yangın güvenliği maksimum seviyeye çıkarılmakta ve Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı ile Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine uyum sağlanmaktadır.
Detay No: F-A-2161
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: Karma Yanıcı Boru ve Konduit Geçişi
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Çelik Kompozit Döşeme veya Tavan
Onay Tarihi: 08/02/2010
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit / Karma Elektrik, Busbar / Grup, Kombine Geçişler
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / PVC Boru 50 mm / Sert Elektriksel Yanıcı Konduit 2 inç
Yangın Dayanımı: 120 Dakika
Karma Yanıcı Boru ve Konduit Geçişi
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı
Yangın güvenliği, modern yapıların olmazsa olmaz bir bileşenidir. F-A-2161 yangın durdurucu sistemi, uluslararası standartlar olan ASTM E814, UL 1479 ’a uygun olarak tasarlanmış ve test edilmiştir. Yangın durdurucu sistemler, yangın anında alevlerin yayılmasını önlemek için kritik bir öneme sahiptir. Bu sistemlerin uygulanması, hem can güvenliğini artırmakta hem de yapıların yangın dayanımını sağlamaktadır. Yangın durdurucu sistemlerin tasarımı ve montajı, FM (Factory Mutual) onaylı malzemelerin kullanımı ile güvence altına alınmaktadır.
Bu tür sistemlerin doğru bir şekilde uygulanması, yangın güvenliği yönetmeliklerine ve uluslararası standartlara uyumu sağlarken, bina sahiplerinin ve kullanıcılarının güvenliğini de artırmaktadır. Yangın anında etkili bir koruma sağlamak için, Denge Yapı'nın sunduğu Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı F-A-2161 sistemi, modern yapıların yangın güvenliğini pekiştiren bir çözümdür. Yangın durdurucu sistemler, sadece birer yasal zorunluluk değil, aynı zamanda her bireyin hayatını ve malını korumak için hayati bir gereklilik olarak öne çıkmaktadır.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı Grup Halindeki Plastik Boru Geçişlerde Kesintisiz Emniyet: Metacaulk Cast-in-Place Çözümleri
Çok katlı modern projelerde, elektrik hatlarının ve mekanik tahliye borularının aynı şaft veya ıslak hacim deliğinden grup halinde geçmesi, yangın yalıtımında hata payını sıfıra indirmeyi gerektiren karmaşık bir senaryodur. Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı F-A-2148 üst sistem ailesinin bir parçası olan Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı F-A-2161 sistem detayı, beton dökümü esnasında döşemeye kalıcı olarak entegre edilen Metacaulk Cast-in-Place Firestop Device (Gömme Tip Yangın Durdurucu Cihaz) teknolojisi ile bu zorluğu ortadan kaldırır.
Sistem; sonradan karotla delme, taşyünü tıkama ve harç dökme gibi işçilik yoğun süreçlerin yarattığı riskleri tamamen bertaraf ederek 5 adede kadar PVC, CPVC ve elektrik borusunun bir arada geçtiği açıklıklarda F120 (120 dakika) tam yangın dayanımı sunar. Yangın anında boruların erimesiyle eş zamanlı olarak devreye giren cihaz içi gömme intumesan mekanizma, dikey yangın rotalarını milisaniyeler içinde mühürler. Metacaulk 1200 veya Metacaulk 835+ yangın durdurucu mastikler ile entegre edildiğinde W Class 1 seviyesinde su sızdırmazlığı da sağlayan bu tescilli teknoloji, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst seviyesine taşır.

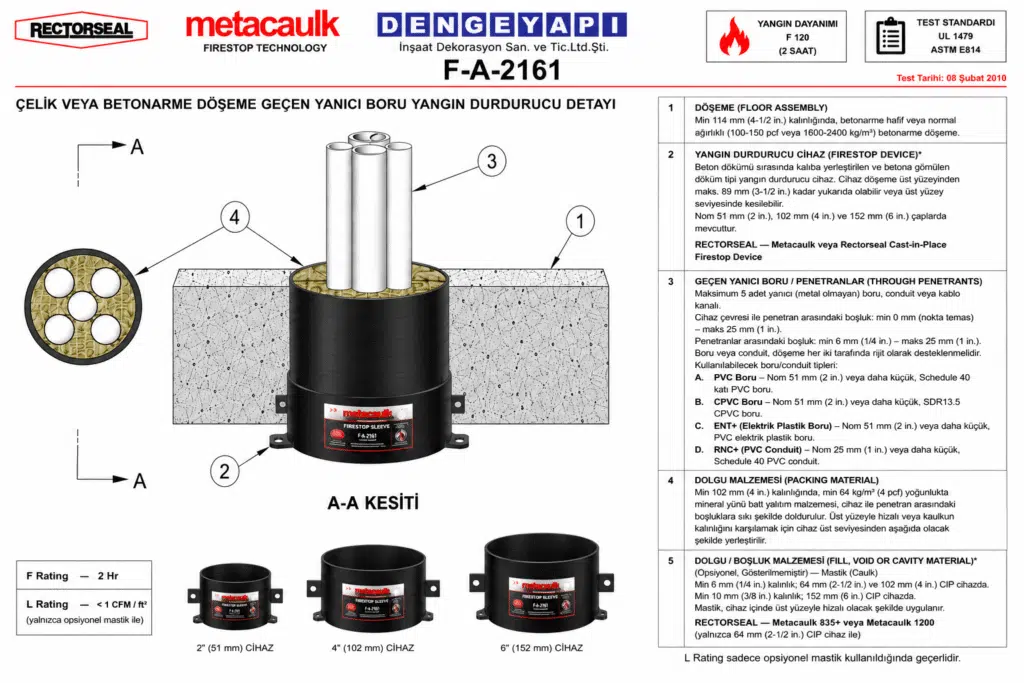

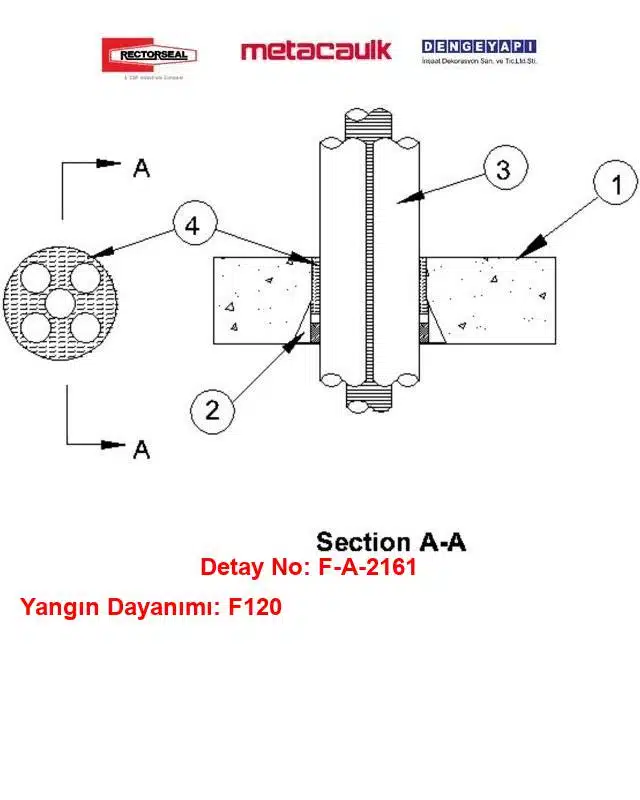

1) Döşeme Yapısı
Min 114 mm kalınlığında hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme beton.
2) Yangın Durdurucu Cihazı
Beton dökümü sırasında kalıcı olarak gömülecek şekilde yerleştirilmiş yangın durdurucu cihaz. Döşemenin üst yüzeyinden maksimum 89 mm çıkabilir veya döşeme yüzeyi ile aynı hizaya getirilebilir. Cihazlar 50 mm, 100 mm ve 150 mm olarak sağlanır.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde eksantrik veya konsantrik şekilde monte edilmiş maksimum beş yanıcı boru, tesisat veya tüp. Geçişler ve açıklığın çevresi arasındaki boşluk minimum 0 mm (nokta temas) ile maksimum 25 mm arasında olmalıdır. Geçişler arasındaki boşluk minimum 25 mm ile maksimum 25 mm arasında olmalıdır. Boru veya tesisat elemanları döşeme yapısının her iki yanında da sağlam bir şekilde desteklenmelidir.
3A) Polivinil Klorür (PVC) Boru
Nominal 50 mm çapında veya daha küçük Schedule 40 dolu çekirdek PVC boru, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılır.
3B) Klorlu Polivinil Klorür (CPVC) Boru
Nominal 50 mm çapında veya daha küçük SDR13.5 CPVC boru, kapalı (proses veya besleme) boru sistemlerinde kullanılır.
3C) Elektrik Yanıcı Olmayan Boru (ENT+)
Nominal 50 mm çapında veya daha küçük, oluklu duvarlı elektrik yanıcı olmayan boru (ENT) polivinil klorür (PVC) malzemeden imal edilmiş ve Ulusal Elektrik Kodu (NFPA No. 70) uyarınca monte edilmiştir.
3D) Sert Yanıcı Olmayan Boru (RNC)+
Nominal 25 mm çapında veya daha küçük Schedule 40 PVC boru, Ulusal Elektrik Kodu (NFPA 70) uyarınca monte edilmiştir.
4) Dolgu Malzemesi
En az 102 mm kalınlığında ve en az 64 kg/m³ yoğunlukta taşyünü yalıtım, tesisat ve cihaz arasındaki boşluğa sıkıca doldurulacaktır. Dolgu malzemesi döşemenin üst yüzeyi ile hizalanacak veya mastiğin gerektirdiği kalınlığı alacak şekilde cihazın üst yüzeyinden içeri gömülecektir.
5) Yangın Durdurucu Malzeme — Mastik
(Opsiyonel, Gösterilmemiş) - 2-1/2 inç (64 mm) ve 4 inç (102 mm) CIP cihazlar için minimum 6 mm kalınlık ve 6 inç (152 mm) CIP cihazı için minimum 10 mm kalınlıkta mastik. Cihazın iç kısmına uygulanır, cihazın üst yüzeyi ile hizalanır.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı F-A-2161
F-A-2161 yangın durdurucu sistemi, özellikle endüstriyel binalar, konut projeleri ve yüksek katlı yapılar için tasarlanmıştır. Bu sistemin kullanılması, yangın anında hem can hem de mal güvenliğini korumak amacıyla kritik bir öneme sahiptir. Geçiş yapan tesisatlar, sistem içerisinde eksantrik veya konsantrik olarak monte edilmekte ve her bir tesisatın çevresindeki boşluklar minimum 0 mm ile maksimum 25 mm arasında olmalıdır. Dolgu malzemesi olarak kullanılan taşyünü, en az 102 mm kalınlığında ve 65 kg/m³ yoğunlukta olup, tesisat ve cihaz arasındaki boşluğu sıkı bir şekilde dolduracak şekilde tasarlanmıştır.
Yangın durdurucu malzeme ve mastik kullanımı, sistemin etkinliğini artırmakta ve yangın durumunda alevlerin yayılmasını önlemektedir. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına uygun olarak test edilmiş ve belgelenmiştir. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın tehlikeleri önemli ölçüde artmakta ve bu da can ve mal kaybına yol açabilmektedir. Bu nedenle, F-A-2161 sistemi, hem güvenlik hem de yasal yükümlülükler açısından büyük bir avantaj sunmaktadır.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı Cihaz Uygulama Esasları
Bu sistem, çoklu yanıcı boruların ve tesisatların betonarme döşeme sistemlerinden grup halinde geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir.
Yapısal ve Tesisat Elemanları Ölçü Sınırları:
-
Döşeme Elemanı: En az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
-
Geçiş Yapan Tesisat Tipleri (Yanıcı Borular - En Fazla 5 Adet):
-
PVC Boru: Nominal 50 mm (2”) çapında (veya daha küçük), Schedule 40 dolu gövdeli PVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
-
CPVC Boru: Nominal 50 mm (2”) çapında (veya daha küçük), SDR 13.5 CPVC boru; kapalı (proses veya besleme) sistemlerde.
-
Elektrik Metal Borusu (ENT): Nominal 50 mm (2”) çapında (veya daha küçük), PVC'den mamul oluklu cidarlı elektrik nonmetalik borusu.
-
Rigid Nonmetallic Conduit (RNC): Nominal 25 mm (1”) çapında (veya daha küçük), Schedule 40 PVC elektrik borusu.
-
-
Aralıklar ve Toleranslar: Geçen tesisatlar ile cihazın iç çeperi arasında en az 0 mm (noktasal temas) ile en fazla 25 mm (1”) nominal boşluk bırakılabilir. Tesisatların kendi aralarındaki mesafe en az 6 mm (1/4”) ile en fazla 25 mm (1”) arasında olmalıdır. Tesisatlar döşemenin her iki tarafında rijit şekilde desteklenmelidir.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı Yangın Dayanım Değerleri:
-
F Yangın Dayanımı: F120 (120 dakika).
-
Not: W Sızdırmazlık (W Rating - Class 1) performansı sadece opsiyonel yangın durdurucu mastik uygulandığında geçerlidir.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıcı olarak döşemeye gömülen nominal 50 mm (2”), 100 mm (4”) veya 152 mm (6”) çaplarında Metacaulk veya Rectorseal Cast-in-Place Firestop Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır. Cihaz, döşemenin üst yüzeyiyle hem yüz kesilmeli veya en fazla 88 mm (3-1/2”) taşacak şekilde bırakılmalıdır.
-
Arka Dolgu Malzemesi: Tesisatların cihaz içindeki boşluğuna, en az 65 kg/m³ (4 pcf) yoğunlukta ve en az 102 mm (4”) kalınlıkta taşyünü kalıcı kalıp olacak şekilde sıkıştırılarak yerleştirilmelidir. Taşyünü, döşemenin üst yüzeyi ile hem yüz olmalı veya mastik uygulaması için cihaz üstünden geriye çekilmelidir.
-
Yangın Durdurucu Mastik (İsteğe Bağlı): 50 mm ve 100 mm'lik cihazlarda en az 6 mm (1/4”) kalınlıkta; 152 mm'lik cihazlarda en az 10 mm (3/8”) kalınlıkta Metacaulk 835+ veya Metacaulk 1200 yangın durdurucu mastik, cihaz içerisine üst yüzeyle hem yüz olacak şekilde uygulanabilir. Not: Bu mastik adımı sadece nominal 64 mm (2-1/2") gömme cihaz kombinasyonlarında test edilmiştir.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın Yalıtımı Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın Yayılımı: F120 yangın dayanımı sağlanamaz; grup halindeki yanıcı plastik boruların yangın anında erimesiyle döşemede büyük bir açıklık meydana gelir ve alevler, duman ve zehirli gazlar dikey şaft hatları boyunca üst katlara saniyeler içinde sirayet eder.
-
Mevzuat Uyumsuzluğu: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek can güvenliği risklerini artırır ve yapı denetim süreçlerinde majör uygunsuzluk oluşturur.
-
Su Sızdırmazlık Kaybı: Opsiyonel mastik dolgularının yapılmaması durumunda W Class 1 su sızdırmazlık koruması elde edilemez; olası bir su baskınında suyun alt katlardaki teknik mahallere sızması engellenemez.
