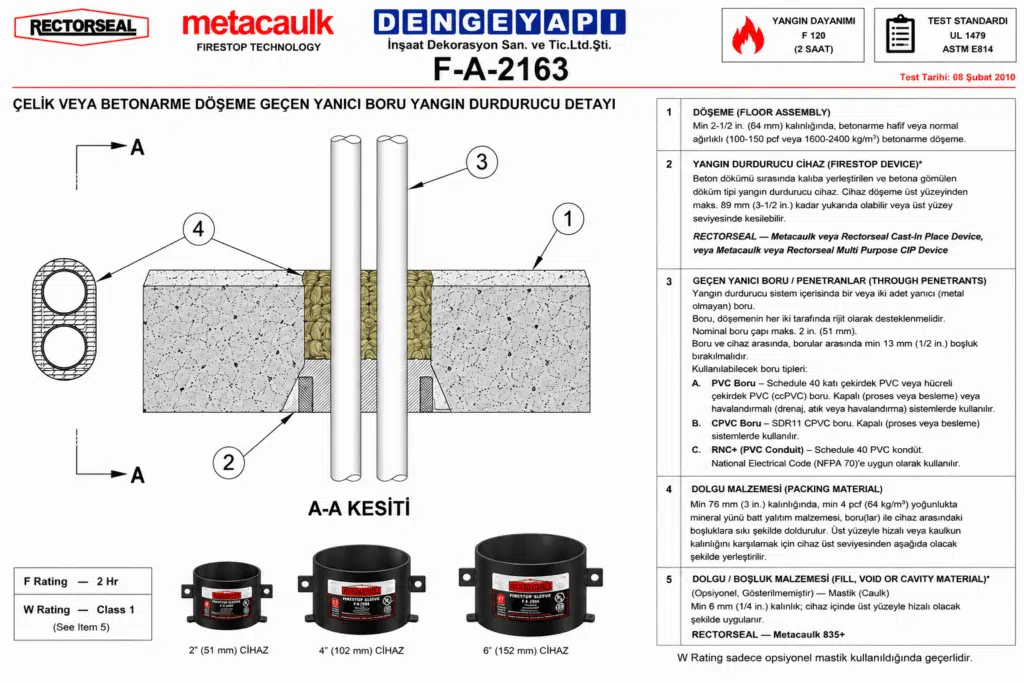

Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2163
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2163 yangın durdurucu sistemi, modern yapıların yangın güvenliğini sağlamak amacıyla geliştirilmiştir. Bu sistem, özellikle betonarme döşeme sistemleri ve kapalı havalandırmalı boru sistemlerinde yüksek yangın dayanımı sunmaktadır. Yangın durdurucu cihazlar, sistemin kritik bileşenleri arasında yer almakta ve yangın anında yapının bütünlüğünü korumaktadır. Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı ASTM E814 ve UL 1479 standartlarına uygun olarak test edilen bu sistem, bağımsız laboratuvarlar tarafından onaylanmıştır. Kullanılan malzemeler arasında, 64 mm kalınlığında betonarme döşeme ve 65 kg/m³ yoğunluğunda taşyünü yalıtım malzemeleri bulunmaktadır.

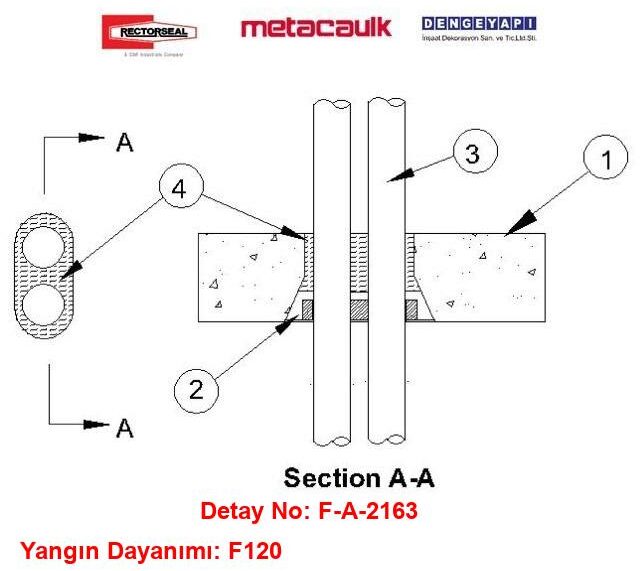

Detay No: F-A-2163
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: Beton Döşemeden Geçen Yanıcı Borular.
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 08/02/2010
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit / Karma Mekanik, Havakanalı / Grup, Kombine Geçişler
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / PVC Boru 50 mm / Sert Elektriksel Yanıcı Konduit 2 inç
Yangın Dayanımı: 120 Dakika
Beton Döşemeden Geçen Yanıcı Borular.
Yangın güvenliği, modern yapıların olmazsa olmaz bir parçasıdır. Bu nedenle, Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2163 yangın durdurucu sistemi, uluslararası standartlara (ASTM E814, UL 1479) uygun olarak geliştirilmiştir. Yangın durdurucu sistemlerin etkinliği, yapıların yangın anında güvenliğini sağlamak açısından kritik öneme sahiptir. Yangın durumlarında, bu sistemler, yangının yayılmasını önleyerek can ve mal güvenliğini korumaktadır.
FM (Factory Mutual) onaylı malzemeler ile üretilen F-A-2163, hem dayanıklılık hem de güvenilirlik sunmaktadır. Yangın durdurucu cihazlar ve taşyünü gibi yüksek kaliteli malzemelerin kullanımı, sistemin etkinliğini artırmakta ve yangın güvenliği standartlarına tam uyum sağlamaktadır. Bu nedenle, F-A-2163 sistemi, yangın güvenliği konusunda en üst düzey koruma arayanlar için mükemmel bir çözümdür.
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Döşeme Geçişlerinde Entegre Güvence: Metacaulk Cast-In Place Teknolojisi
Çok katlı binaların ıslak hacim ve şaft geçişlerinde kullanılan PVC ve CPVC borular, yangın anında hızla eriyerek alevlerin üst katlara sıçramasına yol açan dikey risk alanları yaratır.
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı
F-A-2163 sistem detayı, henüz inşaatın başında beton dökülürken döşemenin kalıcı bir parçası haline gelen Metacaulk Gömme Tip Yangın Durdurucu Cihaz çözümü ile bu tehlikeyi ortadan kaldırır.
Aynı cihaz içerisinden bir veya iki adet 50 mm (2”) çapında yanıcı borunun geçişine olanak tanıyan bu modüler sistem, karotla delme ve sonradan dolgu yapma gibi işçilik yoğun hataları tamamen sıfırlar. Yangın anında borunun erimesiyle senkronize çalışan cihaz içi entegre intumesan dolgu, dikey geçiş yollarını milisaniyeler içinde mühürleyerek F120 (120 dakika) kesintisiz yangın bariyeri sağlar. Metacaulk 835+ yangın durdurucu silikon mastik ile birleştirildiğinde W Class 1 seviyesinde su sızdırmazlığı da sunan bu tescilli sistem, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst seviyesine taşır.
1) Döşeme
En az 64 mm kalınlığında, hafif veya normal ağırlıklı (1600-2400 kg/m3) betonarme beton.
2) Yangın Durdurucu Cihaz
Beton yerleştirilmesi sırasında kalıcı olarak gömülü yangın durdurucu cihaz, üst yüzeyden maksimum 89 mm yukarı çıkabilir veya seviyesine düz kesilebilir.
2A) Üreticiler
3) Geçen Tesisatlar
Yangın durdurucu sistem içinde bir veya iki yanıcı boru monte edilmiştir. Boru, döşeme sisteminin her iki tarafında rijit olarak desteklenmelidir. Nominal boru çapı maksimum 50 mm olmalıdır. Geçiş elemanları ve cihaz arasında en az 13 mm tesisat deliği boşluğu sağlanmalıdır. Aşağıdaki tipte yanıcı borular kullanılabilir:
3A) Polivinil Klorür (PVC) Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılan Schedule 40 dolu çekirdek PVC veya hücresel çekirdek PVC (ccPVC) boru.
3B) Klorlanmış Polivinil Klorür (CPVC) Boru
Kapalı (proses veya besleme) boru sistemlerinde kullanılan SDR11 CPVC boru.
3C) Sert Yanıcı Olmayan Boru (RNC)
National Electrical Code (NFPA 70) doğrultusunda takılmış Schedule 40 PVC boru.
4) Dolgu Malzemesi
En az 75 mm kalınlığında, 65 kg/m³ yoğunluğunda taşyünü yalıtımı geçiş elemanı ve cihaz arasındaki boşluğa kalıcı kalıp olacak şekilde sıkıca doldurulmalıdır. Dolgu malzemesi döşemenin üst yüzeyine sıfır veya gereksinim duyulan mastik kalınlığını alacak şekilde cihaz yüzeyinden çekilmiş olarak monte edilmelidir.
5) Yangın Durdurucu Malzeme — Mastik
(Opsiyonel, Gösterilmemiştir) - Cihaz içinde en az 6 mm kalınlıkta mastik uygulanarak cihazın üst yüzeyi ile aynı hizada olacaktır.
5A) Üreticiler
RECTORSEAL — Metacaulk 835+
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2163
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2163 yangın durdurucu sistemi, yangın güvenliğinin kritik öneme sahip olduğu alanlarda kullanılmak üzere tasarlanmıştır. Bu sistem, özellikle yüksek yangın dayanımı gerektiren betonarme döşeme sistemleri ve kapalı havalandırmalı boru sistemlerinde etkin bir şekilde uygulanmaktadır. Yangın durdurucu cihazlar, sistemin temel bileşenleri arasında yer alır ve yangın anında yapının bütünlüğünü korumaya yardımcı olur. Yangın durdurucu malzeme olarak kullanılan taşyünü, 65 kg/m³ yoğunluğunda olup, geçiş elemanı ve cihaz arasındaki boşlukları kalıcı kalıp olacak şekilde doldurur.
Yangın durdurucu sistemlerin uygulanmaması, yangının yayılma riskini artırarak can ve mal güvenliğini tehdit edebilir. Bu nedenle, Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2163 sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun olarak tasarlanmış ve bağımsız laboratuvarlar tarafından test edilmiştir. Güvenilir bir yangın durdurucu çözümü arayanlar için F-A-2163, yüksek performans ve dayanıklılık sunmaktadır.
Döşeme Geçişlerinde Yanıcı Boru Yangın Durdurucu Cihaz Uygulama Esasları
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Bu sistem, yanıcı boruların betonarme döşeme sistemlerinden geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir.
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Yapısal ve Tesisat Elemanları Ölçü Sınırları:
-
Döşeme Elemanı: En az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
-
Geçiş Yapan Tesisat Tipleri (Yanıcı Borular - 1 veya 2 Adet):
-
PVC Boru: Nominal 50 mm (2”) çapında (veya daha küçük), Schedule 40 dolu veya hücresel gövdeli PVC boru; kapalı (proses veya besleme) ya her havalıklı (drenaj, atık veya havalık) sistemlerde.
-
CPVC Boru: Nominal 50 mm (2”) çapında (veya daha küçük), SDR 11 CPVC boru; kapalı (proses veya besleme) sistemlerde.
-
Rigid Nonmetallic Conduit (RNC): Nominal 50 mm (2”) çapında (veya daha küçük), Schedule 40 PVC elektrik borusu.
-
-
Aralıklar ve Toleranslar: Geçen tesisatların kendi aralarında ve tesisatlar ile cihazın iç çeperi arasında en az 13 mm (1/2”) nominal boşluk korunmalıdır. Tesisatlar döşemenin her iki tarafında rijit şekilde desteklenmelidir.
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Yangın Dayanım Değerleri:
-
F Yangın Dayanımı: F120 (120 dakika).
-
Not: W Sızdırmazlık (W Rating - Class 1) performansı sadece opsiyonel yangın durdurucu mastik uygulandığında geçerlidir.
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıcı olarak döşemeye gömülen nominal 50 mm (2”) çapında Metacaulk veya Rectorseal Cast-In Place Device ya da Multi Purpose CIP Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır. Cihaz, döşemenin üst yüzeyiyle hem yüz kesilmeli veya en fazla 89 mm (3-1/2”) taşacak şekilde bırakılmalıdır.
-
Arka Dolgu Malzemesi: Tesisatların cihaz içindeki boşluğuna, en az 65 kg/m³ (4 pcf) yoğunlukta ve en az 75 mm (3”) kalınlıkta taşyünü kalıcı kalıp olacak şekilde sıkıştırılarak yerleştirilmelidir. Taşyünü, döşemenin üst yüzeyi ile hem yüz olmalı veya mastik uygulaması için cihaz üstünden geriye çekilmelidir.
-
Yangın Durdurucu Mastik (İsteğe Bağlı): En az 6 mm (1/4”) kalınlıkta Metacaulk 835+ yangın durdurucu silikon mastik, cihaz içerisine üst yüzeyle hem yüz olacak şekilde uygulanabilir.
Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın Yayılımı: F120 yangın dayanımı sağlanamaz; yangın anında tekli veya ikili yanıcı plastik boruların erimesiyle döşemede açık bir kanal meydana gelir ve alevler, duman ve zehirli gazlar dikey doğrultuda üst katlara kontrolsüzce yayılır.
-
Mevzuat Uyumsuzluğu: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek yapı güvenliğini tehlikeye atar ve teknik denetimlerde uygunsuzluk oluşturur.
-
Su Sızdırmazlık Kaybı: Opsiyonel silikon mastik adımının atlanması durumunda W Class 1 su sızdırmazlık performansı elde edilemez; döşemede oluşabilecek su kaçaklarının alt katlara geçişi engellenemez.
