Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2170
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2170 yangın durdurucu sistemi, F120 yangın dayanımına sahip bir çözüm olarak, yapıların yangın güvenliğini artırmak için tasarlanmıştır. Bu sistem, PVC ve CPVC gibi yanıcı borularla birlikte kullanıldığında, yangının yayılmasını engellemek için etkili bir bariyer oluşturur. ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş olan bu sistem, giydirme cephe montajları ve döşeme yapılarında güvenle kullanılabilir. Yangın durdurucu mastik ve MC Yangın Durdurucu Sargı gibi ürünler, sistemin etkili çalışmasını sağlamakta ve boşlukları kapatarak yangının yayılmasını önlemektedir.
Detay No: F-A-2170
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 50 mm.
Detay Nevii: Çelik veya Betonarme Döşeme Geçen Yanıcı Boru
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Çelik Kompozit Döşeme veya Tavan
Onay Tarihi: 05/02/2016
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 100 mm / PVC Boru 100 mm
Yangın Dayanımı: 120 Dakika
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru
Yangın güvenliği, modern binaların tasarımında kritik bir unsurdur. Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2170 yangın durdurucu sistemi, bu ihtiyacı karşılamak için geliştirilmiş bir çözümdür. ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş olan bu sistem, yangın anında etkili bir koruma sunmaktadır. Yangın durdurucu sistemlerin kullanımı, sadece yapıların güvenliğini artırmakla kalmaz, aynı zamanda yasal gerekliliklerin yerine getirilmesine de yardımcı olur. Yangın durdurucu sistemlerin uygulanması, yangın anında büyük zararların önlenmesini sağlar.
Denge Yapı'nın sunduğu Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2170 sistemi, FM (Factory Mutual) onaylı malzemeler kullanılarak üretilmiştir. Bu, ürünlerin güvenilirliğini ve etkinliğini artırarak, yangın güvenliği açısından önemli bir avantaj sunar. Yangın durdurucu sistemlerin önemi, yalnızca yangın güvenliğini sağlamakla kalmaz, aynı zamanda bina sakinlerinin yaşam alanlarını koruma amacını taşır. Denge Yapı'nın yangın durdurucu çözümleri, modern yapıların güvenliğini sağlamak için en iyi tercihtir.
Döşeme Geçişlerinde İleri Nesil Yangın Bariyeri: Metacaulk 1000 ve İntumesan Sargı Teknolojisi Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı
Çok katlı binaların şaft hatlarında ve mekanik geçişlerinde sıklıkla tercih edilen PVC-XFR ve CPVC gibi yanıcı borular, yangın anında yapısal bütünlüğü tehdit eden en zayıf halkalardır. Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2170 sistem detayı, hem standart betonarme döşemelerde hem de çelik kompozit döşeme trapez sacı mimarisine sahip endüstriyel yapılarda bu tehdidi ortadan kaldıran, uluslararası sertifikalı bir pasif yangın durdurucu çözüm sunar.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Sistemin sızdırmazlık omurgasını oluşturan MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip), yangının yıkıcı ısısıyla karşılaştığı anda yüksek genleşme basıncı üreterek eriyen plastik borunun yerini milisaniyeler içinde doldurur. Döşemenin alt yüzeyinden uygulanan bu teknoloji, yüksek performanslı Metacaulk 1000 yangın durdurucu mastik ile tescillenerek duman ve alev geçişine karşı aşılmaz bir mühürleme sağlar. Üreticisinin bağımsız laboratuvarda test edilmiş detaylarında belirtildiği şekilde uygulandığında F120 (120 dakika) kesintisiz yangın dayanımı sunan bu sistem, projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirerek geleceğin güvenli yapılarını inşa etmenizi sağlar.

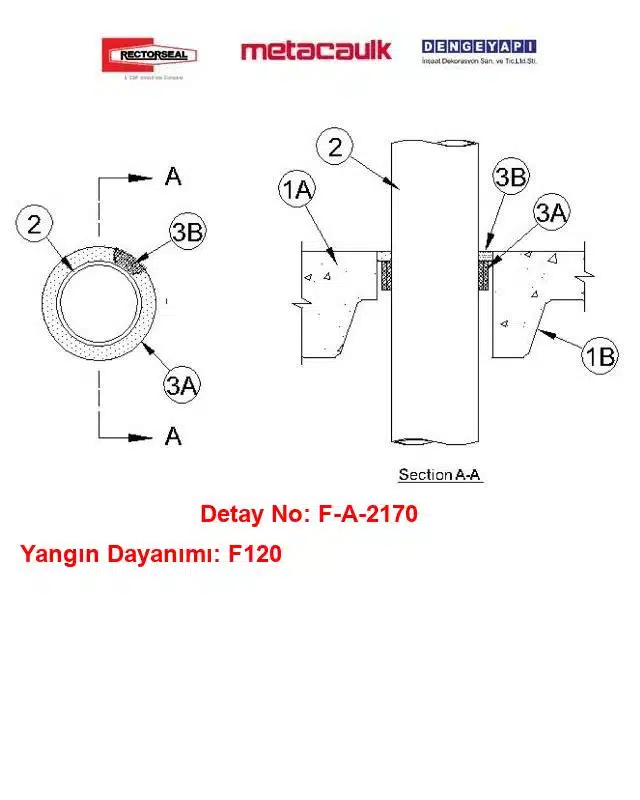

1) Döşeme Yapısı
Yangın dayanımlı betonarme ve çelik veya beton döşeme yapısı, UL Yangın Direnci Dizini'ndeki D900 Serisi Döşeme Tasarımı'nda tariflendiği gibi yapılmalıdır ve aşağıdaki yapısal özellikleri içermelidir:
1A) Beton
Min 64 mm kalınlığında hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme beton.
1B) Kompozit Döşeme Trapez Sacı
Maks 76 mm derinliğinde galvanizli çelik trapez saclar ile belirtilen şekilde. Maks açıklık çapı 152 mm.
2) Geçiş Yapan Tesisat
Yangın durdurucu sistem içinde merkezde yerleştirilmiş bir yanıcı tesisat bulunmaktadır. Boru ile açıklık çevresi arasındaki boşluk 19 mm olmalıdır. Boru her iki tarafa da sabitlenmelidir. Aşağıdaki tip ve boyutlarda yanıcı borular kullanılabilir:
2A) Polivinil Klorür XFR (PVC-XFR) Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılmak üzere Nom 102 mm çapında Schedule 40 katı çekirdekli PVC-XFR boru.
2B) Klorlu Polivinil Klorür (CPVC) Boru
Kapalı (proses veya besleme) boru sistemlerinde kullanılmak üzere Nom 102 mm (veya daha küçük) çapında SDR 13.5 CPVC boru.
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılmak üzere Nom 102 mm çapında Schedule 40 katı çekirdekli PVC-XFR boru.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem şu elemanlardan oluşacaktır:
3A) Yangın Durdurucu Malzeme – Sargı Şeridi
Nom 6 mm kalınlığında iki katmanlı intumesan elastomerik malzeme. Yanıcı boru etrafına ayrı ayrı sarılır ve bant veya tel ile sabitlenir. Katmanlar arasındaki uçlar kaydırılarak birleştirilir. Betonarme döşemenin alt yüzeyinden 13 mm geri çekilmiştir. RECTORSEAL — Metacaulk Wrap Strip.
3B) Yangın Durdurucu Malzeme – Mastik
Asgari 51 mm kalınlığında mastik malzeme, çelik deck veya betonarme döşemenin alt yüzeyine sıfırlanarak tesisat deliğine uygulanır. RECTORSEAL — Metacaulk 1000.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2170
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı F-A-2170 yangın durdurucu sistemi, özellikle binaların döşeme yapılarında, giydirme cephe montajlarında ve alçıpan duvar sistemlerinde kullanılır. Bu sistem, yangın durdurucu mastik ve MC Yangın Durdurucu Sargı gibi ürünleri içermekte olup, bu ürünlerin her biri, yangın anında kritik bir rol oynamaktadır. Yangın durdurucu sistemin uygulanmaması, yangının yayılmasına ve büyük zararlara yol açabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmeliklerine (BYKYHY) uygun olarak tasarlanmış olan bu sistem, test edilmiş ve sertifikalandırılmış bir çözüm sunmaktadır.
Yangın durdurucu sistemlerin kullanımı, sadece yasal gereklilikleri yerine getirmekle kalmayıp, aynı zamanda bina sakinlerinin güvenliğini de artırmaktadır. Yangın anında, bu sistemler, yangının yayılmasını önleyerek, yaşam alanlarının korunmasına yardımcı olur. Denge Yapı'nın F-A-2170 yangın durdurucu sistemi, yangın güvenliğini sağlamak için en etkili ve güvenilir çözümlerden biridir.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı ve Uygulama Esasları
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Bu sistem, yanıcı boruların betonarme döşeme veya çelik kompozit döşeme sistemlerinden geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika) olarak belirlenmiştir.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Yapısal ve Tesisat Elemanları Ölçü Sınırları:
-
Döşeme Elemanları: * Üreticisinin test edilmiş detaylarında tariflenen şekilde en fazla 75 mm (3”) derinlikte oluklu galvanize trapez saclar üzerine dökülmüş, en az 64 mm (2-1/2”) kalınlıkta betonarme beton.
-
Alternatif olarak, en az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) standart betonarme döşeme.
-
-
Tesisat Deliği: En fazla 150 mm (6”) çapında dairesel açıklık.
-
Geçiş Yapan Tesisat Tipleri (Yanıcı Borular):
-
Polyvinyl Chloride XFR (PVC-XFR) Boru: Nominal 100 mm (4”) çapında, Schedule 40 dolu gövdeli PVC-XFR boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanımı onaylanmıştır.
-
CPVC Boru: Nominal 100 mm (4”) çapında (veya daha küçük), SDR 13.5 CPVC boru; kapalı (proses veya besleme) sistemlerde kullanımı onaylanmıştır.
-
-
Aralıklar ve Toleranslar: Geçen tesisat, tesisat deliği içerisinde merkezlenmeli ve boru dış çeperi ile delik kenarı arasında sabit 19 mm (3/4”) nominal boşluk (tesisat deliği boşluğu) korunmalıdır. Tesisat, döşemenin her iki tarafında rijit şekilde desteklenmelidir.
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
MC Yangın Durdurucu Sargı (Wrap Strip): * Ürün Adı: Metacaulk Wrap Strip.
-
Ölçü ve Katman: 6 mm (1/4”) kalınlığında ve 50 mm (2”) genişliğinde intumesan elastomeric şerit.
-
Uygulama: Tesisat çevresine iki kat sargı ayrı ayrı sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve bant veya bağ teli ile sabitlenmelidir. Ardışık katmanların ek yerleri şaşırtılmalıdır. Sargı grubu, betonarme döşemenin alt yüzeyinden 13 mm (1/2”) içeride kalacak (recessed) şekilde boşluğa itilmelidir.
-
-
Yangın Durdurucu Mastik (Caulk):
-
Ürün Adı: Metacaulk 1000.
-
Uygulama Derinliği: Tesisat deliği boşluğu içerisine en az 13 mm (1/2”) kalınlıkta uygulanmalı, döşemenin veya trapez sacın alt yüzeyiyle tamamen hem yüz olacak şekilde düzeltilmelidir.
-
Çelik veya Betonarme Döşeme Geçen Yanıcı Boru Yangın İzolasyonu Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın Geçişi: F120 yangın dayanımı elde edilemez; yangın anında PVC-XFR veya CPVC yanıcı borunun erimesiyle döşemede açığa çıkan boşluk kapatılamaz. Alevler, duman ve zehirli gazlar dikey doğrultuda üst katlara kontrolsüzce yayılır.
-
Mevzuat ve Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek can güvenliği risklerini artırır ve teknik denetim süreçlerinde majör uygunsuzluk oluşturur.
-
Sızdırmazlık Performans Kaybı: İntumesan sargı katmanlarının doğru derinlikte yerleştirilmemesi veya mastik kalınlığının 13 mm'den az olması, yangın esnasında bariyerin erken çökmesine neden olur.
