PVC Boru Yangın Durdurucu Mastik Detayı F-A-2171

PVC Boru Yangın Durdurucu Mastik Detayı F-A-2171 yangın durdurucu sistemi, betonarme veya kompozit döşemelerde etkili bir yangın güvenliği çözümü sunmaktadır. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş olup, 2 saat (F120) yangın dayanımına sahiptir. Kullanılan yangın durdurucu malzemeler arasında mastik ve dolgu malzemeleri yer almakta, bu sayede geçiş yapan tesisatların etrafında güvenli bir bariyer oluşturulmaktadır. Bu sistemin bileşenleri, uluslararası standartlara uygun şekilde tasarlanmış ve test edilmiştir, böylece yangının yayılma riski en aza indirilmektedir.

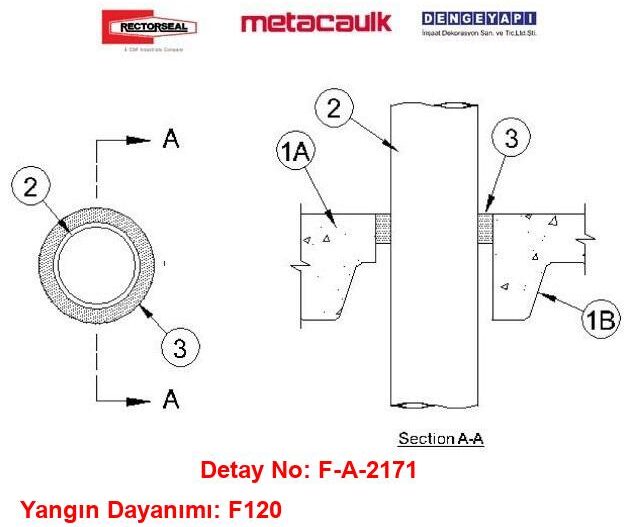

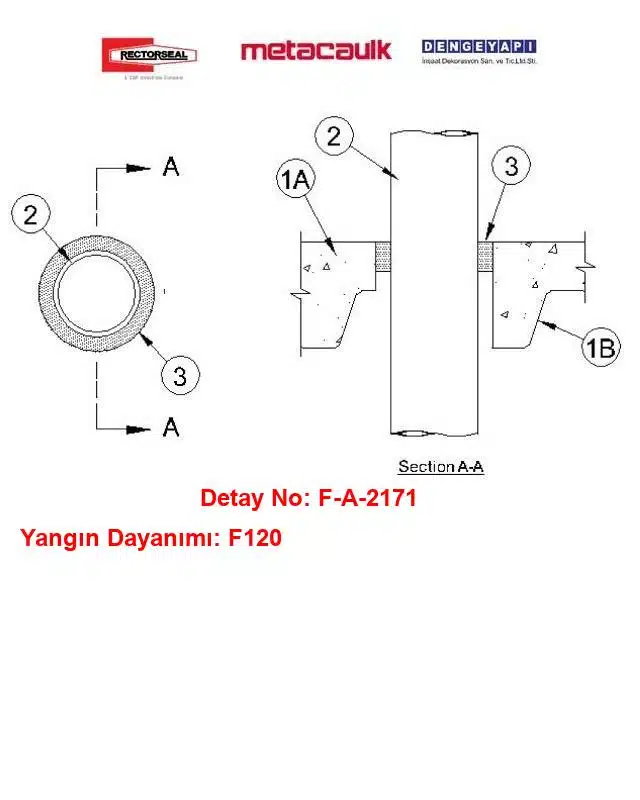

Detay No: F-A-2171

Detay Tipi: Şaft Geçişi

Yangın Durdurucu Kalınlık: 30 mm.

Detay Nevii: Çelik veya Betonarme Döşeme 50 mm Yanıcı Boru Geçişi

Geçilen Yapı Elemanı: Döşeme

Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Çelik Kompozit Döşeme veya Tavan

PVC Boru Yangın Durdurucu Mastik Detayı F-A-2171
PVC Boru Yangın Durdurucu Mastik Detayı F-A-2171

Onay Tarihi: 12/03/2019

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Geçen Boru / Çapı: CPVC Boru 50 mm / PVC Boru 50 mm / Sert Elektriksel Yanıcı Konduit 2 inç

Yangın Dayanımı: 120 Dakika

Çelik veya Betonarme Döşeme 50 mm Yanıcı Boru Geçişi

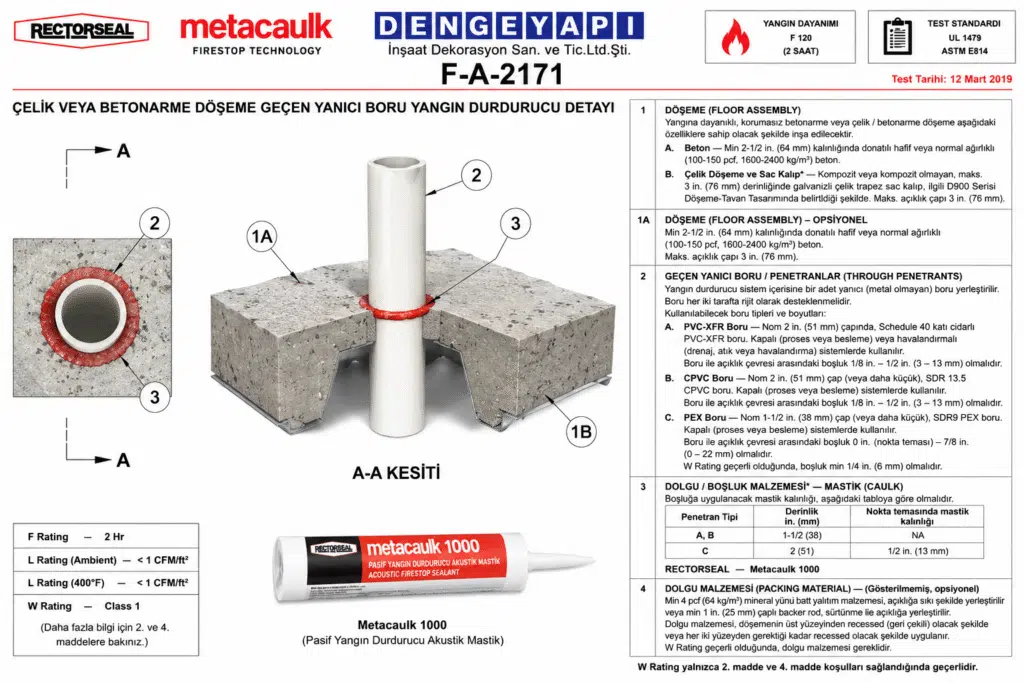

PVC Boru Yangın Durdurucu Mastik Detayı

Yangın koruma yönetmelikleri, modern binaların güvenliğini sağlamak için kritik öneme sahiptir. PVC Boru Yangın Durdurucu Mastik Detayı F-A-2171 yangın durdurucu sistemi, bu yönetmeliklere uygun olarak geliştirilmiştir ve ASTM E814, UL 1479 gibi uluslararası standartlarla test edilmiştir. Yangın durdurucu sistemin uygulanması, yangının yayılmasını önlemek için büyük bir öneme sahiptir. Bu sistem, FM (Factory Mutual) onaylı malzemeler kullanarak, yangın anında güvenli bir ortam sağlar.

Modern binalarda pasif yangın koruma sistemleri, yangın güvenliğini artırmak için tasarlanmıştır. Bu sistemler, yangının yayılma hızını azaltarak, insanların güvenle tahliye edilmesine olanak tanır. Yangın durdurucu sistemlerin etkin bir şekilde uygulanması, sadece binanın değil, aynı zamanda içindeki insanların güvenliğini de sağlamaktadır. Bu nedenle, yangın güvenliği konusunda en iyi uygulamaların hayata geçirilmesi büyük önem taşımaktadır.

PVC Boru Yangın Durdurucu Mastik Detayı Döşeme Geçişlerinde İleri Nesil Yangın Bariyeri: Metacaulk 1000 Yangın Durdurucu Mastik

Çok katlı binaların ve endüstriyel tesislerin zemin geçişlerinde yaygın olarak kullanılan PVC-XFR, CPVC ve PEX borular, yangın güvenliği planlamasında dikey yangın yayılım riskini en çok artıran yanıcı bileşenlerdir. PVC Boru Yangın Durdurucu Mastik Detayı F-A-2171 sistem detayı, hem standart betonarme döşemelerde hem de çelik kompozit döşeme trapez sacı mimarisine sahip yapılarda bu riski tamamen ortadan kaldıran, uluslararası standartlarda test edilmiş profesyonel bir pasif yangın durdurucu çözüm sunar.

Sistemin sızdırmazlık gücünü oluşturan Metacaulk 1000 yangın durdurucu mastik, intumesan (yangın anında genleşen) yapısı sayesinde yangın ısısıyla saniyeler içinde aktive olur. Boruların erimesiyle döşeme üzerinde açığa çıkan boşlukları yüksek genleşme basıncıyla tamamen doldurarak aşılmaz bir mühürleme sağlar. Taşyünü veya PE arka dolgu fitili ile desteklenen bu tescilli sistem, projenize F120 (120 dakika) kesintisiz yangın dayanımı kazandırmakla kalmaz; W Class 1 sertifikasyonu sayesinde su sızdırmazlığı performansını da en üst seviyeye taşır. Üreticisinin bağımsız laboratuvarda test edilmiş detaylarında belirtildiği şekilde uygulanan bu sistem, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getirerek can ve mal emniyetini tescil altına alır.

1) Döşeme

Betonarme veya kompozit döşeme, Döşeme Tasarımında tarif edilen malzeme ve şekilde yapılmalıdır.

1A) Beton

Min 65 mm kalınlığında hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme.

1B) Çelik Kompozit Döşeme

Maksimum 76 mm derinliğinde galvenizli çelik trapez saclar, bireysel Döşeme-Tavan tasarımında belirtildiği gibi. Maksimum Tesisat Deliği çapı 76 mm.

2) Geçiş Yapan Tesisatlar

Yangın durdurucu sistem içinde konsentrik olarak kurulmuş bir yanıcı boru. Boru, döşemenin her iki tarafında da sağlamca desteklenmelidir. Aşağıdaki tipte ve ölçülerde yanıcı borular kullanılabilir:

2A) Polivinil Klorür XFR (PVC-XFR) Boru

Nom 51 mm diametreli Schedule 40 PVC-XFR boru, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılır. Boru ile Tesisat Deliği çevresi arasında boşluk 3 ila 13 mm.

2B) Klorlanmış Polivinil Klorür (CPVC)

Nom 51 mm (2”) çapında (veya daha küçük) SDR 13.5 CPVC boru kapalı (proses veya besleme) boru sistemlerinde kullanılır. Boru ile Tesisat Deliği çevresi arasında boşluk 3 ila 13 mm.

Nom 51 mm diametreli Schedule 40 PVC-XFR boru, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılır. Boru ile Tesisat Deliği çevresi arasında boşluk 3 ila 13 mm.

2C) Çapraz Bağlantılı Polietilen (PEX) Boru

Kapalı (proses veya besleme) boru sistemlerinde kullanılmak üzere 1-1/2 inç (38 mm) çapında (veya daha küçük) SDR9 PEX boru. Boru ile açıklığın çevresi arasındaki halka şeklindeki boşluk 0 inç (nokta teması) ile 7/8 inç (0 ila 22 mm) arasında olmalıdır.

3) Yangın Durdurucu Malzeme — Mastik

Çelik deck veya beton döşemenin üst yüzeyi ile aynı hizada, boşluk içine uygulanan mastik kalınlığı, aşağıdaki tabloya göre belirtilmiştir.

Geçen Tesisat Kalınlık (mm) Noktasal Temasta pah kalınlığı
A, B 1-1/2 (38) NA
C 2 (51) 1/2 (13 mm)

RECTORSEAL — Metacaulk1000

4) Dolgu Malzemesi

(Gösterilmemiş, isteğe bağlı) — Minimum 65 kg/m³ taşyünü levha yalıtımı, açılışa sıkıca paketlenmiş veya minimum 25 mm çapında dolgu çubuğu, açılışta sürtünme ile yerleştirilmiştir. Dolgu malzemesi, döşemenin üst yüzeyinden veya duvarın her iki yüzeyinden gerekli dolgu malzemesi kalınlığına uyacak şekilde geri çekilmiştir. W Dayanımı uygulanıyorsa dolgu malzemesi gereklidir.

Detay İçeriği Ürünler & Alternatifleri

MC 1000 Yangın Durdurucu Akustik Mastik
Yangın Durdurucu Akustik Mastik - MC 1000

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR64 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

PVC Boru Yangın Durdurucu Mastik Detayı F-A-2171

PVC Boru Yangın Durdurucu Mastik Detayı F-A-2171 yangın durdurucu sistemi, ofis binaları, endüstriyel tesisler ve ticari yapıların zemin katları gibi çeşitli yerlerde kullanılabilmektedir. Bu sistemin en önemli avantajı, yangın anında can ve mal güvenliğini artırmasıdır. Yangın durdurucu mastik, geçiş yapan tesisatların etrafında uygulandığında, yangının diğer alanlara yayılmasını önler. Yangın durdurucu malzeme, sistemin test edilmiş ve sertifikalı olduğunun kanıtıdır. Ayrıca, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) ile uyumlu olarak tasarlanmış olması, bu sistemin güvenilirliğini artırmaktadır.

Yangın durdurucu sistemin uygulanmaması durumunda, yangının yayılma riski artmakta ve bu da büyük can ve mal kaybına yol açabilmektedir. Bu nedenle, yangın güvenliğinin sağlanması için bu sistemin doğru ve etkili bir şekilde uygulanması gerekmektedir. Yangın durdurucu sistem, modern yapıların vazgeçilmez bir parçasıdır ve güvenli bir yaşam alanı sağlamak için büyük önem taşımaktadır.

PVC Boru Yangın Durdurucu Mastik Detayı Döşeme Geçişlerinde Yanıcı Boru Yangın Durdurucu Mastik Uygulama Esasları

Bu sistem, yanıcı boruların ve tesisatların betonarme döşeme veya çelik kompozit döşeme sistemlerinden geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika) olarak belirlenmiştir.

PVC Boru Yangın Durdurucu Mastik Detayı Yapısal ve Tesisat Elemanları Ölçü Sınırları:

  • Döşeme Konfigürasyonları:

    • Çelik Kompozit Döşeme: Üreticisinin test edilmiş detaylarında tariflenen şekilde en fazla 75 mm (3”) derinlikte oluklu galvanize trapez saclar (kompozit döşeme trapez sacı) üzerine dökülmüş, en az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme beton. Maksimum tesisat deliği çapı 75 mm (3”) olmalıdır.

    • Betonarme Döşeme Olanakları: Alternatif olarak, en az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) standart betonarme döşeme kullanılabilir. Maksimum tesisat deliği çapı 75 mm (3”) olmalıdır.

  • Geçiş Yapan Tesisat Tipleri (Yanıcı Borular):

    • Polyvinyl Chloride XFR (PVC-XFR) Boru: Nominal 50 mm (2”) çapında, Schedule 40 dolu gövdeli PVC-XFR boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanımı onaylanmıştır. Tesisat deliği boşluğu min. 3 mm (1/8”) ile maks. 13 mm (1/2”) arasında olmalıdır.

    • CPVC Boru: Nominal 50 mm (2”) çapında (veya daha küçük), SDR 13.5 CPVC boru; kapalı (proses veya besleme) sistemlerde kullanımı onaylanmıştır. Tesisat deliği boşluğu min. 3 mm (1/8”) ile maks. 13 mm (1/2”) arasında olmalıdır.

    • PEX Boru: Nominal 38 mm (1-1/2”) çapında (veya daha küçük), SDR9 PEX boru; kapalı (proses veya besleme) sistemlerde kullanımı onaylanmıştır. Tesisat deliği boşluğu min. 0 mm (noktasal temas) ile maks. 22 mm (7/8”) arasında olabilir.

  • Toleranslar ve Koşullar: Tesisat deliği içerisinde merkezlenerek geçiş yapan tesisat, döşemenin her iki tarafında rijit şekilde desteklenmelidir. W Rating (Su sızdırmazlık) şartı aranıyorsa, tesisat deliği boşluğu mesafesi her noktada en az 6 mm (1/4”) olmalıdır.

PVC Boru Yangın Durdurucu Mastik Detayı Yangın Durdurucu Ürün ve Uygulama Parametreleri:

  • Arka Dolgu Malzemesi: İsteğe bağlı olarak (kalıp görevi görmesi amacıyla) en az 65 kg/m³ yoğunlukta taşyünü boşluğa sıkıca yerleştirilmeli veya nominal 25 mm (1”) çapında PE arka dolgu fitili (backer rod) sürtünme ile sıkıştırılarak oturtulmalıdır. Mastiğe yataklık edecek şekilde döşeme üst yüzeyinden geriye çekilerek konumlandırılmalıdır. W Rating performansı istendiğinde arka dolgu malzemesi uygulaması zorunludur.

  • Yangın Durdurucu Malzeme:

    • Ürün Adı: Metacaulk 1000.

    • Uygulama Derinliği (PVC-XFR ve CPVC Borular İçin): Tesisat deliği boşluğu içerisine döşemenin üst yüzeyinden en az 38 mm (1-1/2”) derinlikte mastik uygulanmalı ve yüzeyle hem yüz düzeltilmelidir.

    • Uygulama Derinliği (PEX Borular İçin): Tesisat deliği boşluğu içerisine döşemenin üst yüzeyinden en az 50 mm (2”) derinlikte mastik uygulanmalıdır. Noktasal temas olan yerlerde ise yapı ve boru ara yüzeyine en az 13 mm (1/2”) kalınlığında ek sızdırmazlık hattı (bead) oluşturulmalıdır.

PVC Boru Yangın Durdurucu Mastik Detayı Uygulanmazsa Ne Olur?

  • Dikey Yangın Yayılımı: F120 yangın dayanımı elde edilemez; yangın anında PVC-XFR, CPVC veya PEX yanıcı boruların erimesiyle döşemede açığa çıkan boşluklar mühürlenemez. Alevler, duman ve zehirli gazlar dikey doğrultuda üst katlara kontrolsüzce yayılır.

  • Mevzuat ve Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek can güvenliği risklerini artırır ve şantiye teslim denetim süreçlerinde majör uygunsuzluk oluşturur.

  • Su ve Hava Sızdırmazlık Kaybı: W Class 1 ve L Rating performans kriterleri tam olarak karşılanamaz; olası bir su baskınında veya yangın söndürme anında suyun zemin geçişlerinden alt katlardaki mekanik veya elektrik odalarına sızması engellenemez.
