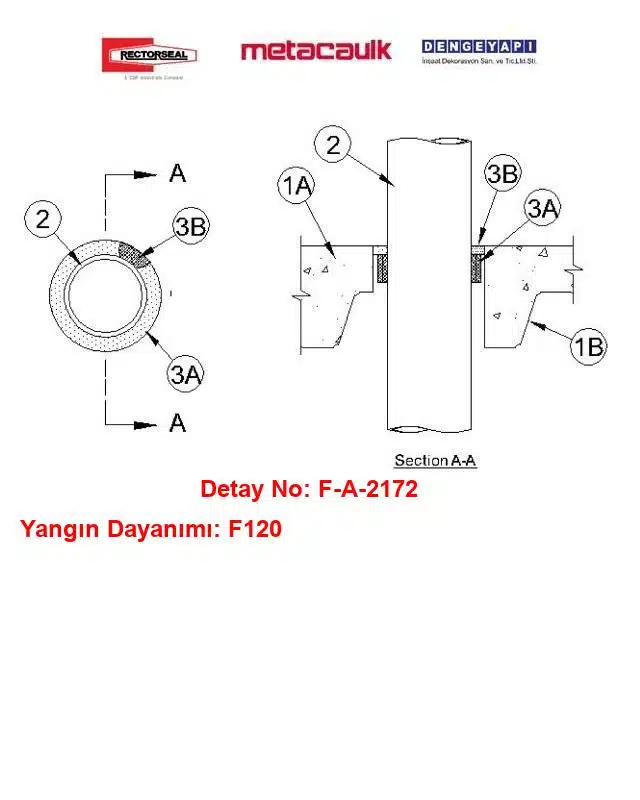

PVC Boru Yangın Durdurucu Sargı Detayı F-A-2172

PVC Boru Yangın Durdurucu Sargı Detayı F-A-2172 Yangın Durdurucu Sistemi, modern yapılar için en yüksek yangın güvenliği standartlarını sağlamaktadır. PVC Boru Yangın Durdurucu Sargı Detayı Bu sistemin kullanımı, yapının döşeme ve duvar birleşimlerinde yangınların yayılmasını önlemek için kritik bir rol oynar. Yangın durdurucu malzemeler, PVC ve CPVC boru sistemleri gibi geçiş yapan tesisatların güvenli bir şekilde entegre edilmesine olanak tanır. Bu sistemin uygulanmaması durumunda, yangınların hızla yayılması ve ciddi can kayıplarına yol açması riski artar.

Denge Yapı'nın yangın durdurucu sistemleri, PVC Boru Yangın Durdurucu Sargı Detayı Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e (2007/12937) uygun şekilde tasarlanmış ve test edilmiştir. Bu sayede, kullanılan her ürün ve bileşen, güvenli ve etkili bir yangın koruma sağlamak amacıyla optimize edilmiştir. Yangın durdurucu sistemin etkinliği, monte edildiği duvarın yangın dayanımı ile eş değerdir. Bu nedenle, sistemin tüm bileşenleri, üreticisinin test edilmiş detayındaki tariflenen şekilde oluşturulmalıdır.

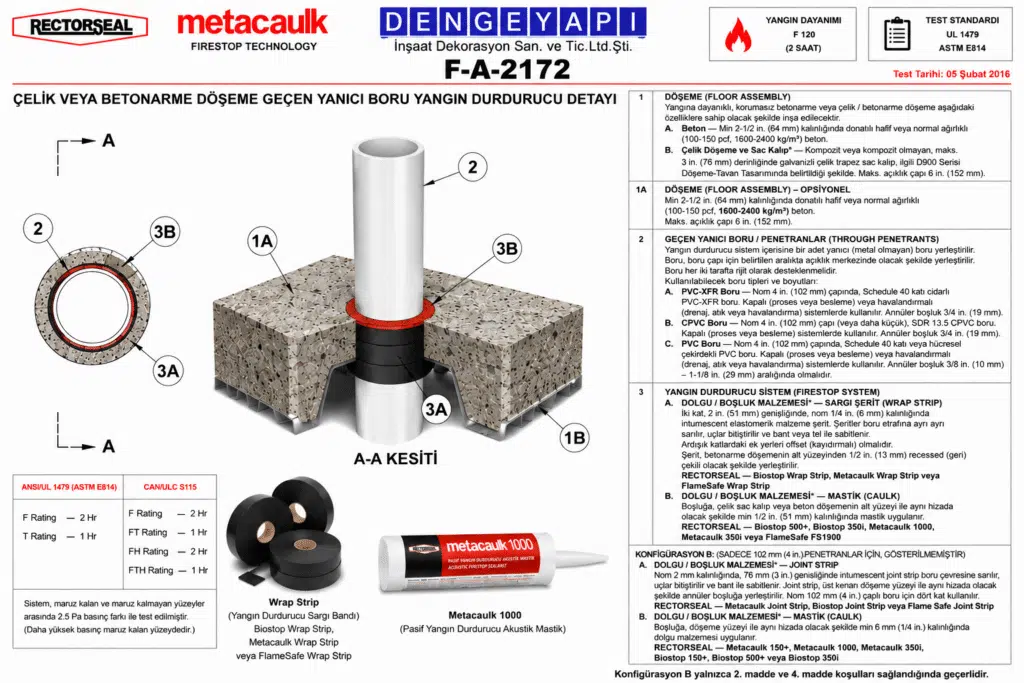

PVC Boru Yangın Durdurucu Sargı Detayı Döşeme Geçişlerinde Yanıcı Boru Yangın Durdurucu Sargı Uygulama Esasları

Bu sistem, yanıcı boruların betonarme döşeme veya çelik kompozit döşeme sistemlerinden geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika) olarak tescil edilmiştir.

PVC Boru Yangın Durdurucu Sargı Detayı Yapısal ve Tesisat Elemanları Ölçü Sınırları:

• Döşeme Konfigürasyonları:

  • Çelik Kompozit Döşeme: Üreticisinin test edilmiş detaylarında tariflenen şekilde en fazla 76 mm (3”) derinlikte oluklu galvanize trapez saclar (kompozit döşeme trapez sacı) üzerine dökülmüş, en az 64 mm (2-1/2”) kalınlıkta betonarme beton. Maksimum tesisat deliği çapı 152 mm (6”) olmalıdır.

  • Betonarme Döşeme: Alternatif olarak, en az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) standart betonarme döşeme kullanılabilir.

• Geçiş Yapan Tesisat Tipleri (Yanıcı Borular):

  • Polyvinyl Chloride XFR (PVC-XFR) Boru: Nominal 100 mm (4”) çapında, Schedule 40 dolu gövdeli PVC-XFR boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde. Tesisat deliği boşluğu sabit 19 mm (3/4”) olmalıdır.

  • CPVC Boru: Nominal 100 mm (4”) çapında (veya daha küçük), SDR 13.5 CPVC boru; kapalı sistemlerde. Tesisat deliği boşluğu sabit 19 mm (3/4”) olmalıdır.

  • Standart PVC Boru: Nominal 100 mm (4”) çapında, Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC boru; kapalı veya havalıklı sistemlerde. Tesisat deliği boşluğu min. 10 mm (3/8”) ile maks. 29 mm (1-1/8”) arasında olmalıdır.

• Koşullar: Geçen tesisat, döşemenin her iki tarafında rijit şekilde desteklenmelidir.

Yangın Durdurucu Ürün ve Uygulama Konfigürasyonları:

Sistem, şantiyedeki uygulama tercihine göre iki farklı konfigürasyon sunar:

PVC Boru Yangın Durdurucu Sargı Detayı Konfigürasyon A (Döşeme Altından Sızdırmazlık):

• MC Yangın Durdurucu Sargı (Wrap Strip): * Ürün Adı: Metacaulk Wrap Strip veya Biostop Wrap Strip.

  • Ölçü ve Katman: 6 mm (1/4”) kalınlığında ve 51 mm (2”) genişliğinde intumesan elastomerik şerit.

  • Uygulama: Tesisat çevresine iki kat sargı ayrı ayrı sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve bant veya bağ teli ile sabitlenmelidir. Ardışık katmanların ek yerleri şaşırtılmalıdır. Sargı grubu, döşemenin alt yüzeyinden 13 mm (1/2”) içeride kalacak (recessed) şekilde boşluğa itilmelidir.

• Yangın Durdurucu Mastik (Caulk):

  • Ürün Adı: Metacaulk 1000, Metacaulk 350i veya Biostop 500+.

  • Uygulama: Tesisat deliği boşluğu içerisine döşemenin veya trapez sacın üst yüzeyinden en az 13 mm (1/2”) derinlikte uygulanmalı ve yüzeyle hem yüz düzeltilmelidir. Not: Orijinal metindeki "min 1/2 in (51 mm)" ifadesindeki 51 mm ibaresi yazım hatası olup, standart 1/2 inç karşılığı olan 13 mm esas alınmalıdır.

PVC Boru Yangın Durdurucu Sargı Detayı Konfigürasyon B (Döşeme Üstünden Sızdırmazlık - Sadece 100 mm Çaplı Borular İçin):

• İntumesan Derz Şeridi (Joint Strip):

  • Ürün Adı: Metacaulk Joint Strip veya Biostop Joint Strip.

  • Ölçü ve Katman: 2 mm kalınlığında ve 76 mm (3”) genişliğinde intumesan şerit.

  • Uygulama: Boru dış çevresine sıkıca 4 kat sarılmalı, uçları birbirine dayanmalı ve bantla sabitlenmelidir. Şerit grubu, üst kenarı döşemenin üst yüzeyi ile hem yüz olacak şekilde tesisat deliği boşluğu içerisine kaydırılmalıdır.

• Yangın Durdurucu Mastik (Caulk):

  • Ürün Adı: Metacaulk 150+, Metacaulk 1000 veya Metacaulk 350i.

  • Uygulama: Tesisat deliği boşluğu içerisine döşemenin üst yüzeyinden en az 6 mm (1/4”) derinlikte uygulanmalı ve yüzeyle hem yüz düzeltilmelidir.

PVC Boru Yangın Durdurucu Sargı Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın İlerlemesi: F120 yangın dayanımı elde edilemez; yangın anında PVC, PVC-XFR veya CPVC yanıcı boruların erimesiyle döşemede açığa çıkan boşluklar mühürlenemez. Alevler ve zehirli gazlar üst katlara dikey şaft hatları boyunca hızla yayılır.

• Mevzuat İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek yapı teslim süreçlerinde teknik uygunsuzluk oluşturur.

• Performans Kaybı: Konfigürasyon A'da sargı katmanlarının eksik sarılması veya Konfigürasyon B'deki 4 katmanlı derz şeridinin (joint strip) eksik yapılması, borunun eridiği anda deliği kapatacak yeterli genleşme basıncının oluşmasını engeller.
