Fiberglas Boru Yangın Durdurucu Sargı Detayı F-A-2178
Fiberglas Boru Yangın Durdurucu Sargı Detayı F-A-2178 yangın durdurucu sistemi, endüstriyel ve ticari alanlarda yangın güvenliğini sağlamak için özel olarak tasarlanmış bir sistemdir. Bu sistem, betonarme döşeme yapısı ile birlikte, nominal 102 mm çapında yerinde dökme yangın durdurucu cihazlar ve geçiş yapan tesisatlarla entegre edilmiştir. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş ve onaylanmıştır. Yangın durdurucu cihazlar, döşeme üst yüzeyinin üzerine maksimum 89 mm çıkıntı yapabilmektedir.
Fiberglas Boru Yangın Durdurucu Sargı Detayı Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile de uyumlu olup, yangın anında etkili bir koruma sağlamaktadır. Geçiş yapan tesisatlar olarak kullanılan Centricast RB-1520 cam elyaf boruları, iç ve dış saf reçine korozyon bariyeri ile kaplanarak güvenliği artırmaktadır.
Detay No: F-A-2178
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: Max. mm.
Detay Nevii: Fiberglas boru döşeme geçişi
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 08/02/2010
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: Fiberglas Boru 100 mm.
Yangın Dayanımı: 120 Dakika
Fiberglas boru döşeme geçişi
Yangın koruma düzenlemeleri, modern binaların güvenliğini sağlamak için kritik bir öneme sahiptir. F-A-2178 yangın durdurucu sistemi, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Bu test prosedürleri, yangın anında sistemin etkinliğini garanti altına alır. Yangın durdurucu sistemlerin kullanımı, binaların yangın güvenliğini artırarak, can ve mal kaybını önlemeye yardımcı olmaktadır.
Ayrıca, FM (Factory Mutual) onaylı malzemelerin kullanımı, sistemin güvenilirliğini artırmakta ve kullanıcıların güvenliğini sağlamaktadır. Pasif yangın koruma, modern yapıların karşılaştığı yangın risklerini azaltmak için vazgeçilmez bir unsurdur. Denge Yapı olarak, yangın güvenliğine verdiğimiz önemle, yüksek kaliteli ürünler sunarak, güvenli yapılar inşa etmenize yardımcı oluyoruz.
Fiberglas Boru Hatlarında Entegre Güvence: Metacaulk Cast-in-Place Yangın Durdurucu Teknolojisi
Endüstriyel tesislerde, kimyasal proses hatlarında ve altyapı projelerinde korozyon dayanımı nedeniyle sıkça tercih edilen fiberglas borular, yangın güvenliği planlamasında dikey yangın yayılım riskini artıran ve özel koruma gerektiren tesisat elemanlarıdır. Fiberglas Boru Yangın Durdurucu Sargı Detayı F-A-2178 sistem detayı, nominal 100 mm (4”) çapındaki Centricast fiberglas boruların betonarme döşemelerden geçişi için F120 (120 dakika) tam yangın ve sıcaklık yalıtımı (T Rating) sunan, uluslararası tescilli bir pasif yangın durdurucu çözüm sağlar.
Bu sistemin en büyük avantajı, henüz şantiye aşamasında beton dökülürken döşemenin kalıcı bir parçası haline gelen Metacaulk Gömme Tip Yangın Durdurucu Cihaz teknolojisine dayanmasıdır. Geleneksel karotla delme, taşyünü tıkama ve sonradan dolgu yapma gibi işçilik yoğun süreçlerin yarattığı riskleri ve insan hatalarını tamamen ortadan kaldırır. Yangın anında borunun deforme olmasıyla eş zamanlı olarak devreye giren entegre intumesan mekanizma, dikey şaft hatlarını hızla mühürleyerek alevleri ve yüksek ısı köprülerini başladığı katta hapseder. Projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst seviyesine taşıyan bu tescilli sistem, endüstriyel tesislerinizde operasyonel sürekliliği ve can emniyetini garanti altına alır.

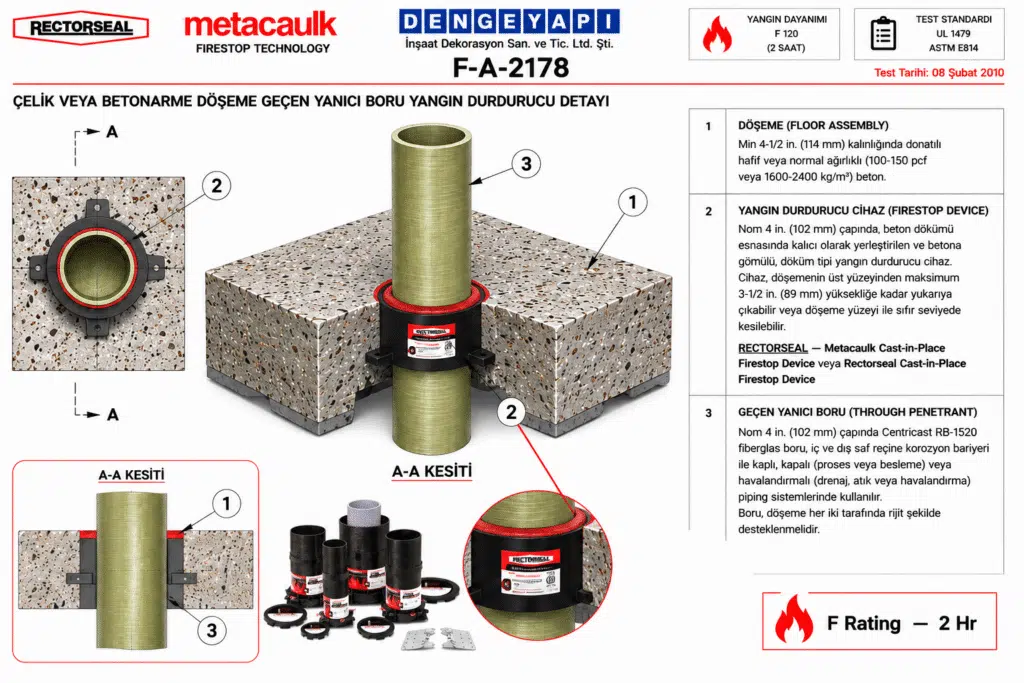

1) Döşeme, Döşeme Yapısı
Min 114 mm kalınlığında, hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme beton.
2) Yangın Durdurucu Cihazlar*
Nom 100 mm çapında, yerinde dökme yangın durdurucu cihaz, beton yerleştirilirken kalıcı olarak yerleştirilir. Cihaz, döşeme üst yüzeyinin üzerine maksimum 89 mm çıkıntı yapabilir veya döşeme üst yüzeyi ile hizalı kesilebilir.
RECTORSEAL — Metacaulk or Rectorseal Cast -in- Place Firestop Device
3) Geçiş Yapan Tesisatlar
Nom 100 mm çapında, Centricast RB-1520 cam elyaf boru, iç ve dış saf reçine korozyon bariyeri ile kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılmak üzere yangın durdurucu sistem içinde kurulur. Tesisat, döşeme yapısının her iki tarafında da sağlam bir şekilde desteklenmelidir.
Fiberglas Boru Yangın Durdurucu Sargı Detayı F-A-2178
Fiberglas Boru Yangın Durdurucu Sargı Detayı F-A-2178 yangın durdurucu sistemi, özellikle endüstriyel binalar, ticari yapılar, konfor alanları ve yüksek katlı binalarda kullanılmak üzere tasarlanmıştır. Bu sistem, yangın sırasında yangının yayılmasını önleyerek, yapıların güvenliğini artırır. Yangın durdurucu cihazlar, betonarme döşeme ile entegre edilmiştir ve geçiş yapan tesisatlar, güvenli bir şekilde yerleştirilmiştir. Yangın durdurucu sistemin uygulanmaması durumunda, yangın anında olumsuz sonuçlar doğurabilir ve can ve mal güvenliğini tehdit edebilir.
Fiberglas Boru Yangın Durdurucu Sargı Detayı Sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile tam uyumlu olup, test edilmiş ve sertifikalı bir sistemdir. Yangın durdurucu cihazların doğru şekilde montajı, yangın güvenliğinin sağlanması açısından kritik bir öneme sahiptir. Denge Yapı olarak, bu sistemin kurulumu için gereken tüm teknik bilgi ve deneyime sahibiz ve müşterilerimize en iyi hizmeti sunmayı hedefliyoruz.
Döşeme Geçişlerinde Fiberglas Boru Yangın Durdurucu Gömme Cihaz Uygulama Esasları
Bu sistem, yanıcı/eriyebilir nitelikteki fiberglas boruların betonarme döşemelerden geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika) ve sıcaklık yükselme sınırı T120 (120 dakika) olarak tescil edilmiştir.
Fiberglas Boru Yangın Durdurucu Sargı Detayı Yapısal ve Tesisat Elemanları Ölçü Sınırları:
-
1. Döşeme Elemanı (Floor Assembly): En az 114 mm (4-1/2”) kalınlıkta, takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
-
3. Geçiş Yapan Tesisat (Through Penetrant): Cihaz içerisine merkezlenmiş, nominal 100 mm (4”) çapında, iç ve dış yüzeyleri saf reçine korozyon bariyerli Centricast RB-1520 fiberglas boru. Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru hatlarında kullanımı onaylanmıştır. Boru, döşemenin her iki tarafında rijit şekilde desteklenmelidir.
Fiberglas Boru Yangın Durdurucu Sargı Detayı Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
2. Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıba sabitlenerek beton içerisine kalıcı olarak gömülen, nominal 100 mm (4”) çapında Metacaulk Cast-in-Place Device veya Rectorseal Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır.
-
Uygulama Toleransı: Cihaz, döşemenin üst yüzeyiyle tamamen hem yüz olacak şekilde kesilebilir veya üst yüzeyden en fazla 89 mm (3-1/2”) taşacak şekilde bırakılabilir.
-
Teknik Çizim Notu: Ekte iletilen

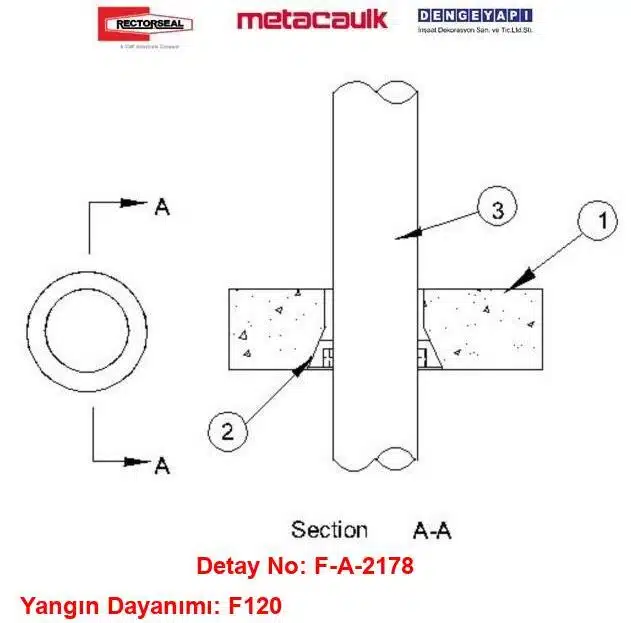

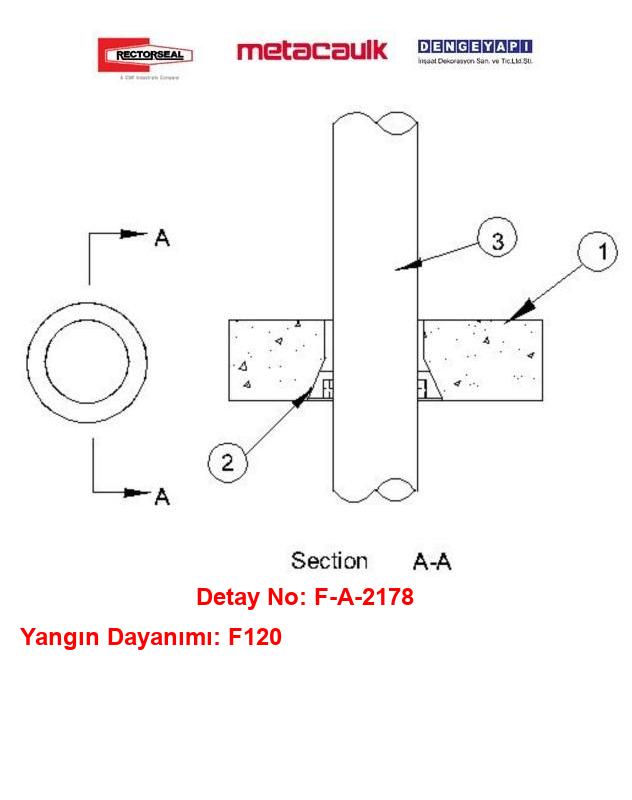

Section A-Akesitinde açıkça görüldüğü üzere, cihazın konik ve entegre iç yapısı, döşeme döküldüğü andan itibaren fiberglas borunun dış çeperini tamamen sararak sızdırmazlık mekanizmasını oluşturur.
Fiberglas Boru Yangın Durdurucu Sargı Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın ve Isı Geçişi: F120 ve T120 yangın dayanım süreleri elde edilemez; yangın anında yüksek sıcaklığa maruz kalan fiberglas borunun yapısal bütünlüğünü kaybetmesi ve erimesiyle döşemede açığa çıkan boşluk mühürlenemez. Alevler, duman ve yüksek ısı dikey doğrultuda üst katlara kontrolsüzce yayılır.
-
Mevzuat ve Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı hale gelerek yapı denetim ve kabul süreçlerinde majör uygunsuzluk oluşturur.
-
İşçilik Hataları: Beton dökümü sırasında gömme tip cihaz kullanılmayıp sonradan karotla delme yöntemi seçilirse, fiberglas boruların kimyasal yapısı gereği geleneksel harç veya standart mastik dolguları yangın anındaki mekanik gerilmeleri tolere edemez ve sızdırmazlık erken safhada çöker.
