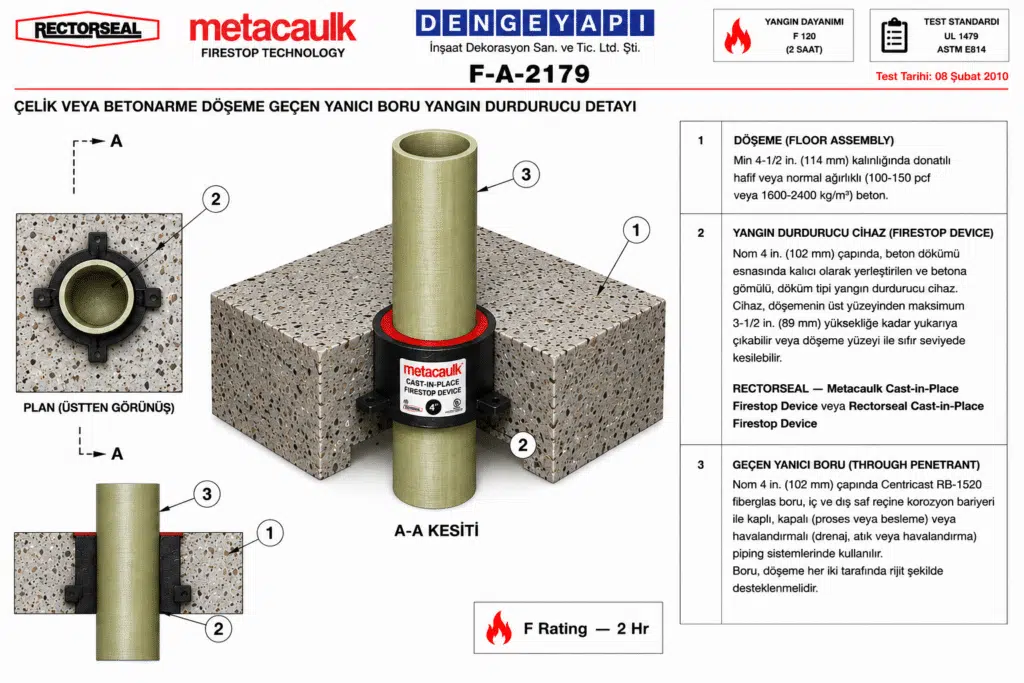

Fiberglas Boru Yangın Durdurucu Manşon Detayı F-A-2179
Fiberglas Boru Yangın Durdurucu Manşon Detayı F-A-2179 yangın durdurucu sistemi, betonarme yapılarda yangın güvenliğini artırmak amacıyla tasarlanmıştır. Bu sistem, yangın anında yapıların korunmasına yardımcı olmak için, dayanıklı ve güvenilir malzemelerle üretilmiştir. Sistemin en önemli bileşenlerinden biri, döşeme yapısının minimum 114 mm kalınlığında hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme olmasıdır. Ayrıca, sistemin önemli bir parçası olan 100 mm çapında dökme yangın durdurucu cihaz, döşeme yerleştirilmesi sırasında kalıcı olarak beton içine gömülmektedir. Bu cihaz, döşeme yüzeyinin üzerinde maksimum 89 mm çıkıntı yapacak şekilde veya yüzeye eşitlenmiş olarak yerleştirilebilmektedir.
Geçiş yapan tesisatlar ise, 100 mm çapında, dahili ve harici saf reçine korozyon bariyerli Centricast RB-1520 cam elyaf boru ile yapılmaktadır. Fiberglas Boru Yangın Durdurucu Manşon Detayı F-A-2179 sistemi, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş bir yapıya sahiptir. Bu testler, sistemin yangın dayanımını kanıtlamak için bağımsız laboratuvarlar tarafından gerçekleştirilmiştir. Yangın durdurucu ürünlerin etkinliği, sistemin tasarımındaki her bir bileşenin güvenilirliği ile doğrudan ilişkilidir.
Detay No: F-A-2179
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: Max. mm.
Detay Nevii: Fiberglas Boru döşeme geçişi
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 08/02/2010
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: Fiberglas Boru 100 mm.
Yangın Dayanımı: 120 Dakika
Fiberglas Boru döşeme geçişi
Yangın koruma düzenlemeleri, günümüz binalarında hayati bir öneme sahiptir. Fiberglas Boru Yangın Durdurucu Manşon Detayı F-A-2179 yangın durdurucu sistemi, bu gereklilikleri karşılamak için tasarlanmış ve ASTM E814, UL 1479, gibi uluslararası standartlara uygun olarak test edilmiştir. Bu sistem, yangın anında yapınızı korumak için gerekli olan tüm bileşenleri içermektedir. Yangın durdurucu cihazlar, döşeme yapısının içerisine yerleştirildiğinde, yangının yayılmasını önleme işlevi görmektedir. Ayrıca, kullanılan malzemeler FM (Factory Mutual) onaylı olup, bu da sistemin güvenilirliğini artırmaktadır.
Pasif yangın koruma, modern binaların tasarımında kritik bir bileşen olarak öne çıkmaktadır. Yangın anında can ve mal güvenliğini sağlamak için bu tür sistemlere ihtiyaç vardır. F-A-2179 sistemi, hem etkili bir yangın koruma çözümü sunmakta hem de yapıların yangın dayanımını artırarak, olası yangın durumlarına karşı hazırlıklı olmalarını sağlamaktadır. Yangın güvenliği konusunda en iyi çözümleri arıyorsanız, F-A-2179 sistemini tercih edin.
Endüstriyel Geçişlerde Entegre Güvence: Rectorseal Cast-in-Place Yangın Durdurucu Sistemleri
Endüstriyel tesislerde, kimyasal proses hatlarında ve altyapı projelerinde korozyon dayanımı nedeniyle sıkça tercih edilen fiberglas borular, yangın güvenliği planlamasında dikey yangın yayılım riskini artıran ve özel koruma gerektiren tesisat elemanlarıdır. XHEZ.F-A-2179 sistem detayı, nominal 100 mm (4”) çapındaki Centricast fiberglas boruların betonarme döşemelerden geçişi için F120 (120 dakika) tam yangın ve sıcaklık yalıtımı (T Rating) sunan, uluslararası tescilli bir pasif yangın durdurucu çözüm sağlar.
Bu sistemin en büyük avantajı, henüz şantiye aşamasında beton dökülürken döşemenin kalıcı bir parçası haline gelen Rectorseal Gömme Tip Yangın Durdurucu Cihaz teknolojisine dayanmasıdır. Geleneksel karotla delme, taşyünü tıkama ve sonradan dolgu yapma gibi işçilik yoğun süreçlerin yarattığı riskleri ve insan hatalarını tamamen ortadan kaldırır. Yangın anında borunun deforme olmasıyla eş zamanlı olarak devreye giren entegre intumesan mekanizma, dikey şaft hatlarını hızla mühürleyerek alevleri ve yüksek ısı köprülerini başladığı katta hapseder. Projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst seviyesine taşyan bu tescilli sistem, endüstriyel tesislerinizde operasyonel sürekliliği ve can emniyetini garanti altına alır.

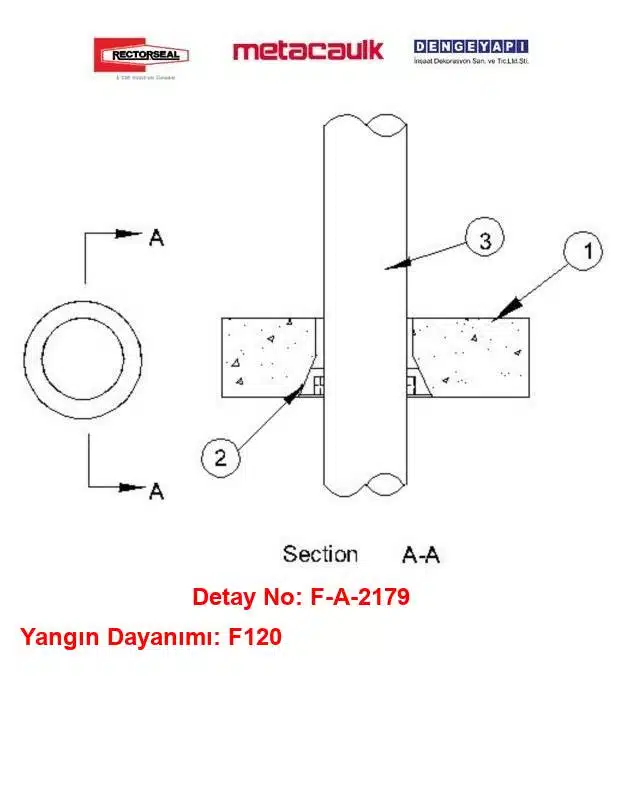

1) Döşeme Yapısı
Min 114 mm kalınlığında hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme.
2) Yangın Durdurucu Cihazlar
Döşeme yerleştirilmesi sırasında kalıcı olarak beton içine gömülen 102 mm çapında dökme yangın durdurucu cihaz. Cihaz döşeme yüzeyinin üzerinde maksimum 89 mm çıkıntı yapacak şekilde veya yüzeye eşitlenmiş olarak yerleştirilebilir.
RECTORSEAL — Rectorseal Cast -in- Place Firestop Device
3) Geçiş Yapan Tesisat
102 mm çapında, dahili ve harici saf reçine korozyon bariyerli Centricast RB-1520 cam elyaf boru, kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılmak üzere yangın durdurucu sistem içerisinde monte edilir. Tesisat döşeme yapısının her iki tarafında da sağlam şekilde desteklenmelidir.
Fiberglas Boru Yangın Durdurucu Manşon Detayı F-A-2179
Fiberglas Boru Yangın Durdurucu Manşon Detayı F-A-2179 yangın durdurucu sistemi, betonarme yapılar için tasarlanmış güvenli ve etkili bir yangın koruma çözümüdür. Bu sistem, endüstriyel tesislerde, bina içi yangın güvenliği uygulamalarında ve yangın durdurucu geçiş sistemlerinde kullanılmak üzere ideal bir yapı sunmaktadır. Sistemin ana bileşeni olan 100 mm çapında dökme yangın durdurucu cihaz, yangın anında yapının korunmasında kritik bir rol oynamaktadır. Ayrıca, 100 mm çapında, dahili ve harici saf reçine korozyon bariyerli Centricast RB-1520 cam elyaf borular, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde güvenli bir şekilde kullanılmaktadır.
Yangın durdurucu sistemlerin uygulanmaması durumunda, yapının yangına karşı savunmasız kalması riski bulunmaktadır. Bu durum, hem mal kaybına hem de can kaybına yol açabilir. Denge Yapı’nın Fiberglas Boru Yangın Durdurucu Manşon Detayı F-A-2179 sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış olup, güvenliğinizi en üst düzeye çıkarmak için gerekli tüm standartlara uygun şekilde üretilmiştir. Yangın güvenliği konusunda kaliteli ve etkili çözümler arıyorsanız, F-A-2179 sistemini tercih edin.
Döşeme Geçişlerinde Fiberglas Boru Yangın Durdurucu Gömme Cihaz Uygulama Esasları
Bu sistem, yanıcı ve yüksek sıcaklıkta eriyebilir nitelikteki fiberglas boruların betonarme döşemelerden geçişini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika) olarak tescil edilmiştir.
Fiberglas Boru Yangın Durdurucu Manşon Detayı Yapısal ve Tesisat Elemanları Ölçü Sınırları:
-
1. Döşeme Elemanı (Floor Assembly): En az 114 mm (4-1/2”) kalınlıkta, takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
-
3. Geçiş Yapan Tesisat (Through Penetrant): Gömme cihaz içerisine merkezlenmiş, nominal 100 mm (4”) çapında, iç ve dış yüzeyleri saf reçine korozyon bariyerli Centricast RB-1520 fiberglas boru. Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru şebekelerinde kullanımı onaylanmıştır. Tesisat, döşemenin her iki tarafında rijit şekilde desteklenmelidir.
Fiberglas Boru Yangın Durdurucu Manşon Detayı Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
2. Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıba sabitlenerek beton içerisine kalıcı olarak gömülen, nominal 100 mm (4”) çapında Biostop Cast-in-Place Device veya Rectorseal Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır.
-
Uygulama Toleransı: Cihaz, döşemenin üst yüzeyiyle tamamen hem yüz olacak şekilde kesilebilir veya üst yüzeyden en fazla 89 mm (3-1/2”) taşacak şekilde bırakılabilir.
Fiberglas Boru Yangın Durdurucu Manşon Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın ve Isı Geçişi: F120 ve T120 yangın dayanım süreleri elde edilemez; yangın anında yüksek sıcaklığa maruz kalan fiberglas borunun yapısal bütünlüğünü kaybetmesi ve erimesiyle döşemede açığa çıkan boşluk mühürlenemez. Alevler, duman ve yüksek ısı dikey doğrultuda üst katlara kontrolsüzce yayılır.
-
Mevzuat ve Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı hale gelerek yapı denetim ve kabul süreçlerinde majör uygunsuzluk oluşturur.
-
Yapısal Zayıflık: Kalıptan entegre gömme cihaz kullanılmayıp sonradan karotla delme yöntemi seçilirse, fiberglas boruların kimyasal yapısı gereği geleneksel harç veya standart mastik dolguları yangın anındaki mekanik gerilmeleri tolere edemez ve sızdırmazlık erken safhada çöker.
