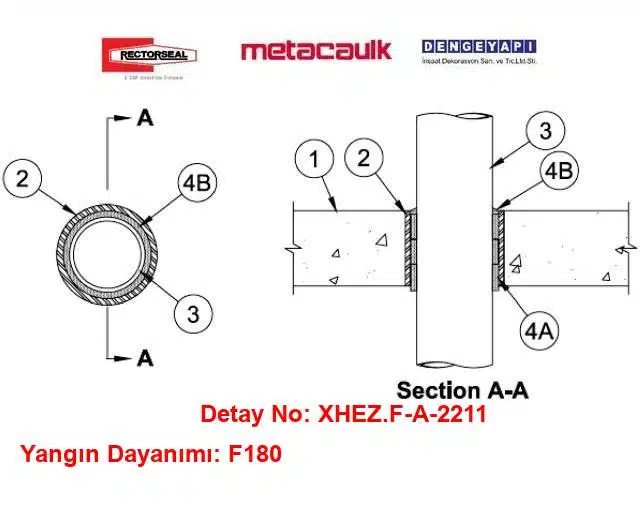

Betonarme Döşemeden Geçen 100 mm Elektrik Konduiti F180 MC SARGI / FS1900 Yangın Durdurucu Detayı F-A-2211

F-A-2211 detayında kullanılan RectorSeal Metacaulk bileşenleri, PVC/CPVC borular ve PVC boru kanalları etrafında etkili bir yangın bariyeri oluşturmak üzere birlikte çalışır. MC Yangın Durdurucu Sargı (FlameSafe Wrap Strip), FS1900 Yangın Durdurucu Mastik ve Metacaulk 150+; betonarme döşemeden geçen yanıcı boru ve kanal geçişlerinde güvenilir, sürdürülebilir ve test edilmiş bir çözüm seti sunar. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.

MC Yangın Durdurucu Sargı, yangın anında yüksek genleşme gösteren intumesan yapısıyla, PVC/CPVC boruların ısıyla erimesi sonucu oluşabilecek boşlukları hızla doldurur. Bu özellik, alev ve dumanın katlar arasında ilerlemesini ciddi biçimde sınırlar. Sargı; kesilmesi, sarılması ve saha şartlarında uygulanması kolay olacak şekilde tasarlanmıştır. Dairesel borular ve dikdörtgen/prizmatik PVC boru kanalları etrafında düzgün ve sıkı bir sarım yapıldığında, sistemin bütünlüğünü destekler.

FS1900 Yangın Durdurucu Mastik ve Metacaulk 150+ ise boşlukların hava sızdırmazlığını ve ısı altındaki bütünlüğünü sağlayan kritik dolgu malzemeleridir. Uygun yüzey hazırlığının ardından, mastikler boşluğa boşluksuz ve kesintisiz şekilde tatbik edildiğinde, uzun süreli performans sunar. Bu detay kapsamında yangın durdurucu malzemenin minimum 13 mm kalınlıkta uygulanması, hedeflenen performans için önemli bir şarttır. Mastiklerin betonarme zeminle ve MC Yangın Durdurucu Sargı ile uyumlu kullanımı, sistemin sürekliliğini güçlendirir.

RectorSeal’in Metacaulk markalı bu ürünleri; saha uygulamasında işçilik kolaylığı, yüzeye iyi yapışma, genleşme davranışında öngörülebilirlik ve uzun hizmet ömrü ile bilinir. Proje uygulamalarında ürünlerin orijinal ambalajlarında muhafaza edilmesi, son kullanma tarihlerine dikkat edilmesi ve üretici talimatlarına göre iklim ve yüzey koşullarının kontrol edilmesi tavsiye edilir. FM onaylı malzeme tercihleri, kalite güvencesi açısından ek bir güven katmanı sunabilir.

F-A-2211 detayı; 100 mm (4”) PVC/CPVC boru ve PVC boru kanalı geçişlerinde, MC Yangın Durdurucu Sargı + FS1900 ve/veya Metacaulk 150+ kombinasyonuyla, betonarme döşemelerde F180 hedefini karşılayacak bir çözüm kurgular. Uygulama sırasında üreticisinin test edilmiş detayındaki tariflenen şekilde hareket etmek, malzeme kombinasyonlarını değiştirmemek ve minimum 13 mm kalınlığı sahada doğrulamak gerekir. Böylece, yangın sırasında genleşerek boşlukları dolduran sargı ve sızdırmazlık sağlayan mastik birlikte çalışır; duman, sıcak gaz ve alev geçişini etkili biçimde sınırlar.

Sonuç olarak, RectorSeal Metacaulk bileşenleri (MC Yangın Durdurucu Sargı, FS1900, Metacaulk 150+) doğru şekilde ve birlikte uygulandığında, betonarme döşemeden geçen PVC/CPVC borular ve PVC boru kanalları için pratik, sürdürülebilir ve yönetmelik beklentileriyle uyumlu bir yangın durdurucu performansı sağlar. Proje gereksinimleri, şantiye koşulları ve denetim süreçleri ile birlikte değerlendirildiğinde, bu ürün ailesi güvenilir bir seçimdir.

Bu Detay Neden Uygulanmalıdır?

• Yangın Kompartıman Bütünlüğü ve 3 Saat Yangın / 90 Dk Termal Yalıtım (F=3 Hr / T=1-1/2 Hr): 100 mm (4 inç) çapındaki yanıcı PVC elektrik konduitleri ve borular, yangın anında eridiğinde döşemede 127 mm’lik dikey bir baca açıklığı meydana getirir. Detay, 3 kat Metacaulk Wrap Strip ile eriyen boru kesitini anında şişerek kilitler; 3 saat boyunca alev geçişini durdururken 90 dakika boyunca üst kata ısı transferini sınırlandırır.

• Ürüne Özel Montaj ve Mekanik Kelepçesiz Kompakt Tasarım: Dıştan takılan mekanik kelepçelere gerek duymadan doğrudan anüler boşluk içerisine yerleştirilen wrap strip sistemi, tavan kotuna sıfır geçen veya döşeme altında kelepçe montaj payı bulunmayan dar mekanik şaftlarda büyük uygulama kolaylığı sağlar. Döşeme üstüne çekilen 13 mm’lik RectorSeal Metacaulk MC 150+ taç mastiği hem duman sızdırmazlığını tamamlar hem de kovan arakesitini mühürler.

• Akredite Standart ve İdare Onayı: UL F-A-2211 sistemi ANSI/UL 1479 ve ASTM E814 normlarına göre bağımsız laboratuvarca test edilmiş resmi bir çözümdür. 100 mm elektrik konduiti ve atık su hatlarında mekanik ve elektrik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik yargısına (EJ) gerek kalmaksızın doğrudan onaylanır.

Uygulanmamasının Sonuçları Ne Olur?

• Düşey Şömine Bacası Etkisi ve Zehirli Gaz Yayılımı: 100 mm çapındaki PVC konduit ve boruların yangın anında erimesi, katlar arasında doğrudan bir yangın köprüsü açar. İntümesan sargı ve akredite yangın durdurucu mastik uygulanmadığı takdirde alevler, akkor sıcaklık ve PVC yanmasıyla açığa çıkan öldürücü korozif hidroklorik asit dumanı dakikalar içinde üst katlara dolarak can güvenliğini ve binanın tahliye yollarını yok eder.

• Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince döşemelerden geçen tüm yanıcı tesisat hatlarının, geçtikleri döşemenin yangın mukavemetine (en az 2 veya 3 saat) denk sistemlerle yalıtılması mecburidir. Standart dışı harç veya poliüretan köpük dolguları iskan ruhsatı ve itfaiye onay süreçlerinin durdurulmasına, binanın yangın sigorta poliçelerinin iptaline ve mekanik/elektrik yükleniciler aleyhine ağır cezai davalara sebebiyet verir.
