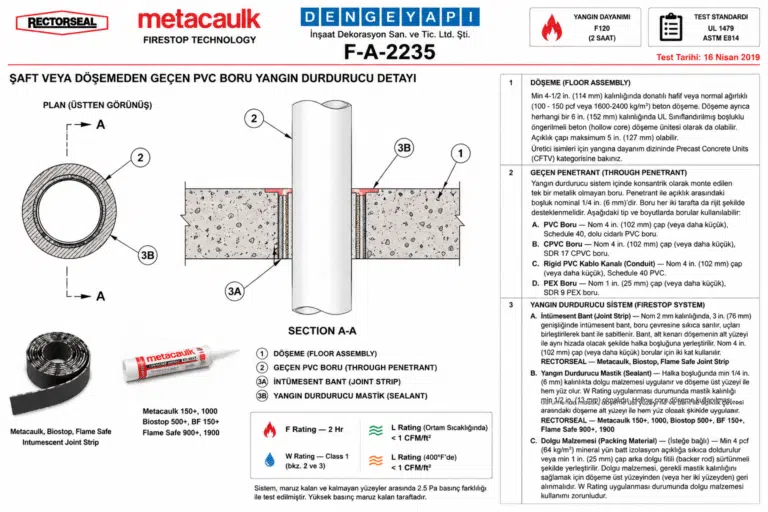

Şaft veya Döşemeden Geçen PVC boru Yangın Durdurucu Detayı F-A-2235

Şaft veya Döşemeden Geçen PVC boru Yangın Durdurucu Detayı Döşeme sisteminde, yangın durdurucu malzemeler önemli bir rol oynamaktadır. Şaft veya Döşemeden Geçen PVC boru Yangın Durdurucu Detayı Bu sistem, özellikle yanıcı boruların geçtiği alanlarda ve tesisat boşluklarında etkin bir koruma sağlamak için tasarlanmıştır. Yangın durdurucu sistem, minimum 114 mm kalınlığında ve 1600-2400 kg/m³ yoğunluğunda betonarme döşeme ile inşa edilmekte olup, maksimum delik çapı 127 mm'dir. Bu sayede, yangının yayılması engellenerek binaların güvenliği artırılmaktadır. Şaft veya Döşemeden Geçen PVC boru Yangın Durdurucu Detayı Yangın durdurucu sistemin uygulanmadığı durumlarda, yangının hızla yayılması ve büyük hasarlara yol açması riski bulunmaktadır. Bu nedenle, sistemin kullanımı, özellikle yanıcı boruların geçtiği alanlarda büyük önem taşımaktadır.

Şaft veya Döşemeden Geçen PVC boru Yangın Durdurucu Detayı Yangın durdurucu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e (BYKYHY) uygun olarak tasarlanmış ve test edilmiştir. Denge Yapı, yangın durdurucu sistemleri ile binaların yangın güvenliğini artırmayı hedeflerken, aynı zamanda Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygunluğu da garanti etmektedir. Yangın güvenliği, yalnızca bir zorunluluk değil, aynı zamanda yaşam alanlarımızı koruma sorumluluğudur.

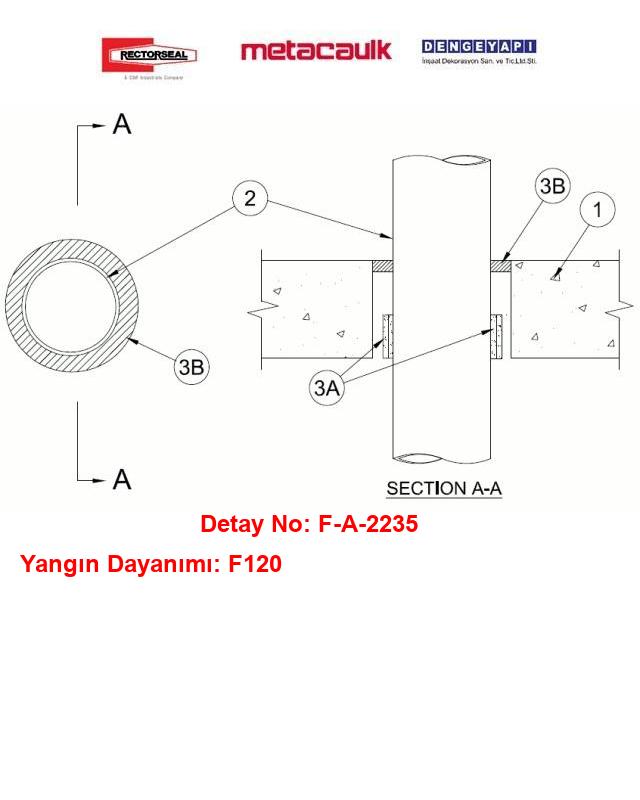

Şaft veya Döşeme Geçişlerinde Yanıcı Boru Yangın Durdurucu Sistem Uygulama Esasları

Bu sistem, yanıcı plastik boruların ve elektrik kanallarının betonarme veya boşluklu döşeme sistemlerinden dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F200 (120 dakika) ve sıcaklık yükselme sınırı T200 (120 dakika) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):

• Betonarme Döşeme: En az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400kg/m³ ) betonarme döşeme.

• Boşluklu Döşeme (Precast Hollow Core): Herhangi bir UL sınıflandırmasına haiz, en az 152 mm (6”) kalınlıkta boşluklu prefabrik betonarme döşeme elemanları.

• Tesisat Deliği: Maksimum dairesel açıklık çapı 127 mm (5”) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrant):

Şaft veya Döşemeden Geçen PVC boru Yangın Durdurucu Detayı Tesisat deliği içerisinde konsantrik (merkezlenmiş) olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi:

• PVC Boru: Nominal 102 mm (4”) veya daha küçük çapta, Schedule 40 dolu gövdeli PVC boru; kapalı (proses/besleme) veya havalıklı (drenaj/atık/havalık) sistemlerde.

• CPVC Boru: Nominal 102 mm (4”) veya daha küçük çapta, SDR 17 CPVC boru; kapalı veya havalıklı sistemlerde.

• Rigid Nonmetallic Conduit (RNC): Nominal 102 mm (4”) veya daha küçük çapta, Schedule 40 PVC elektrik borusu (NFPA 70 uyumlu).

• PEX Boru: Nominal 25 mm (1”) veya daha küçük çapta, SDR 9 çapraz bağlı polietilen boru; kapalı veya havalıklı sistemlerde.

• Aralık: Boru dış çeperi ile delik kenarı arasındaki tesisat deliği boşluğu nominal 6 mm (1/4”) olmalıdır.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. İntumesan Derz Şeridi (Joint Strip):

  • Ürün Adı: Metacaulk, Joint Strip.

  • Ölçü ve Katman: Nominal 2 mm kalınlığında ve 76 mm (3”) genişliğinde intumesan şerit. 102 mm (4”) ve daha küçük çaplı borular için iki kat uygulanması zorunludur.

  • Uygulama: Şerit boru çevresine sıkıca sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve bantla sabitlenmelidir. Şerit grubu tesisat deliği boşluğu içerisine sürülmeli ve alt kenarı, döşemenin alt yüzeyi ile tamamen hem yüz olacak şekilde konumlandırılmalıdır.

• 3B. Yangın Durdurucu Mastik (Caulk):

  • Ürün Adı: Metacaulk 1000, Metacaulk 150+

  • Uygulama Derinliği: Normal döşemelerde zemin üst yüzeyinden en az 6 mm (1/4”) kalınlıkta uygulanarak hem yüz düzeltilmelidir. W Rating (Su sızdırmazlık - Class 1) arandığında mastik kalınlığı en az 13 mm (1/2”) olmalıdır. Boşluklu döşeme (hollow core) kullanıldığında mastik hem üst yüzeyden hem de alt yüzeyden (şerit ile delik çeperi arasına) uygulanmalıdır.

• C. Arka Dolgu Malzemesi (İsteğe Bağlı): En az 64kg/m³ (4 pcf) yoğunlukta taşyünü veya nominal 25 mm (1”) çapında PE arka dolgu fitili (backer rod) kalıp olarak boşluğa sıkıştırılabilir. W Sızdırmazlık derecesi (W Rating) talep ediliyorsa arka dolgu kullanımı zorunludur.

Şaft veya Döşemeden Geçen PVC boru Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Isı Geçişi: F200 ve T200 yangın ve sıcaklık dayanım süreleri (120dakika) elde edilemez; yangın anında PVC, CPVC veya PEX yanıcı boruların hızla erimesiyle döşemede açık birer baca etkisi oluşur. İntumesan derz şeridinin (joint strip) çift kat sarılmaması veya alt yüzeyden eksik uygulanması durumunda eriyen boru boşluğu kapatılamaz; alev, duman ve 204 °C'yi aşan aşırı ısı dalgası dikey şaftlar boyunca üst katlara saniyeler içinde sirayet eder.

• Yönetmelik ve Mevzuat İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı hale gelerek can ve mal güvenliğini tehlikeye atar ve teknik denetimlerde majör uygunsuzluk oluşturur.

• Su ve Duman Sızdırmazlık Kaybı: W Sızdırmazlık gereksinimleri (Item 3B ve 3C) tam olarak yerine getirilmediğinde Class 1 su koruması sağlanamaz; olası bir su baskınında veya sönme esnasında suyun alt katlara sızması engellenemez. L Rating performansının bozulması ise zehirli gazların duman sızdırmaz şaft sınırlarını aşmasına neden olur.
