F-A-2237
Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237
Polietilen Boru 75 mm geçişi
Detay Bilgileri
Sistem Hakkında
Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 yangın durdurucu sistemi, yangın güvenliği alanında yüksek standartlar sunan bir çözümdür. Bu sistem, ASTM E814 ve UL 1479 standartlarına göre test edilmiştir. Yangın durdurucu malzemelerin kullanımı, binaların yangına karşı dayanıklılığını artırmaktadır. Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 sistemi, betonarme döşeme yapılarında, yanıcı boru geçişlerinde ve konstrüksiyonlu alçıpan duvarlarda etkili bir koruma sağlar. Bu sistemin bileşenleri arasında yangın durdurucu mastik ve yanıcı borular yer alır, bu sayede yangın anında genişleyerek yangını durdurma özelliği taşır.
Kullanılan Ürün ve Uygulama
Yangın güvenliği, modern binaların en önemli gerekliliklerinden biridir. Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 yangın durdurucu sistemi, ASTM E814, UL 1479 standartlarına uygun olarak tasarlanmış ve test edilmiştir. Bu sistem, yangın anında etkili bir koruma sağlar, bu nedenle inşaat projelerinde kritik bir öneme sahiptir. Yangın durdurucu sistemler, yangının yayılmasını önleyerek, can ve mal güvenliğini artırır. Bu nedenle, Denge Yapı’nın sunduğu Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 sistemi, yangın güvenliği alanında önemli bir adımdır.
Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 sistemi, FM (Factory Mutual) onaylı malzemeler kullanarak, yüksek güvenlik standartlarını karşılamaktadır. Yangın durdurucu sistemlerin etkin bir şekilde uygulanması, binaların yangın güvenliği açısından gerekli olan tüm şartları sağlamaktadır. Yangınların önlenmesi ve etkilerinin azaltılması için, bu tür sistemlerin kullanımı son derece önemlidir.
Polietilen Tesisat Hatlarında Mutlak Güvenlik: Metacaulk Çift Sıra Sargı Teknolojisi
Modern konut, hastane ve ticari yapılarda, yerden ısıtma ve temiz su dağıtım şebekelerinde sıklıkla tercih edilen polietilen (PEX-a) boru sistemleri, yangın güvenliği senaryolarında dikey yayılım riskini önlemek adına özel mühendislik çözümleri gerektirir. Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 sistem detayı, Uponor – Wirsbo polietilen boruların betonarme döşeme ve duvar geçişlerini emniyet altına alan, uluslararası akredite sertifikalı bir pasif yangın durdurucu metodoloji sunar.
Sistemin sızdırmazlık omurgası, borunun döşeme altı sınırına uygulanan çift sıra MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip) ve üst yüzeyi mühürleyen yüksek performanslı Metacaulk 1000 yangın durdurucu mastik kombinasyonuna dayanır. Yangının yıkıcı ısısıyla milisaniyeler içinde aktive olan intumesan şeritler, plastik film korumalı elastomerik yapısıyla muazzam bir genleşme basıncı üretir ve eriyen polietilen borunun boşluğunu aşılmaz bir kömür bariyeriyle kapatır. Bağımsız laboratuvarlarca test edilerek F120 kesintisiz yangın ve sıcaklık izolasyonu (T Rating) tescillenen bu profesyonel çözüm, projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.
Detay İçeriği Ürünler & Alternatifleri

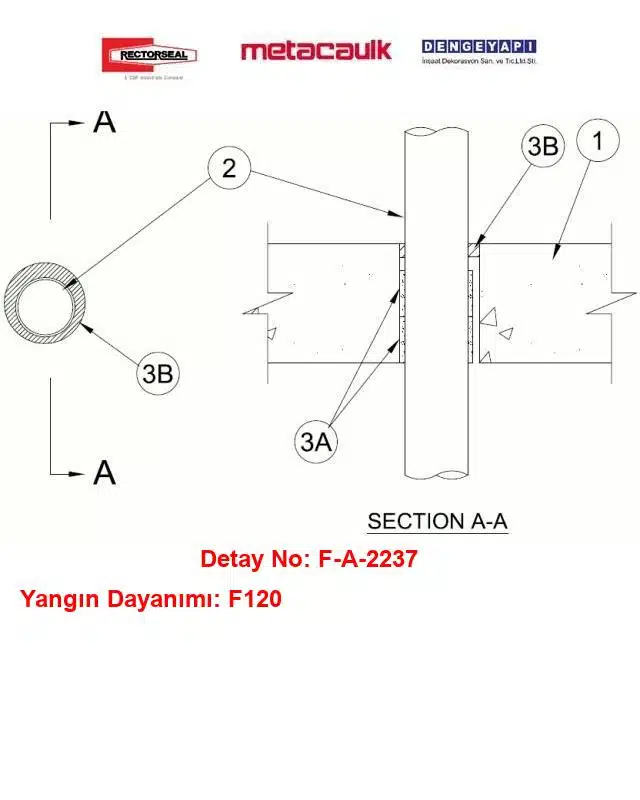

Polietilen Boru Geçişi Yangın Durdurucu Detayı — Teknik Bileşenler
1) Duvar
Min 114 mm kalınlığında betonarme beton. Maksimum tesisat deliği çapı 102 mm. Üreticisinin test edilmiş detaylarındaki tariflenen şekilde oluşturulmalıdır.
2) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde eksantrik veya konsantrik olarak yerleştirilmiş tek bir yanıcı boru. Boru ve açıklık çevresi arasındaki boşluk min 6 mm, maks 13 mm olmalıdır. Boru, döşemenin her iki tarafında da sabitlenmelidir. Kullanılabilecek borular:
2A) Çapraz bağlı polietilen (PEX) Boru
Nominal 75 mm çapında (veya daha küçük) UPONOR - WIRSBO PEX-a SDR 9 boru, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanılır.
3) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşmalıdır:
3A) Yangın Durdurucu Malzeme — Sargı
Nominal 6 mm kalınlığında 51 mm genişliğinde bir yüzü plastik filmle kaplanmış intumesan elastomerik malzeme. Sargı ayrı ayrı yangın durdurucu sistem içine yerleştirilir, uçları birleştirilir ve bant ile sabitlenir. Alt kenarı döşemenin alt yüzeyiyle aynı hizada. RECTORSEAL — Metacaulk Wrap Strip,
3B) Yangın Durdurucu Malzeme* — Mastik
Döşemenin üst yüzeyiyle aynı hizada olacak şekilde boşluğa uygulanmış minimum 13 mm kalınlığında mastik. RECTORSEAL — Metacaulk 1000.
Detay Açıklaması
Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 yangın durdurucu sistemi, çeşitli yapı elemanları ve tesisat detayları ile uyumlu bir şekilde çalışmaktadır. Bu sistem, yangın durdurucu mastik gibi bileşenler kullanarak, binaların yangın güvenliği standartlarını karşılamaktadır. Yangın durdurucu malzeme, geçiş yapan tesisatların etrafında boşlukları kapatarak, yangının yayılmasını önler. Bu sistemin uygulanmaması durumunda, yangının hızla yayılması ve can kaybı gibi riskler ortaya çıkmaktadır. Bu nedenle, Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerine uygun olarak tasarlanmıştır ve belgelenmiştir.
Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 sistemi, test edilmiş ve sertifikalandırılmış bir sistemdir. Kullanılan malzemeler, yangın anında etkili bir şekilde çalışarak, yangının yayılmasını önler. Bu sistemin uygulanması, hem can güvenliğini hem de mal güvenliğini artırır. Yangın durdurucu sistem, modern binaların yangın güvenliği gereksinimlerini karşılamak için ideal bir çözümdür.

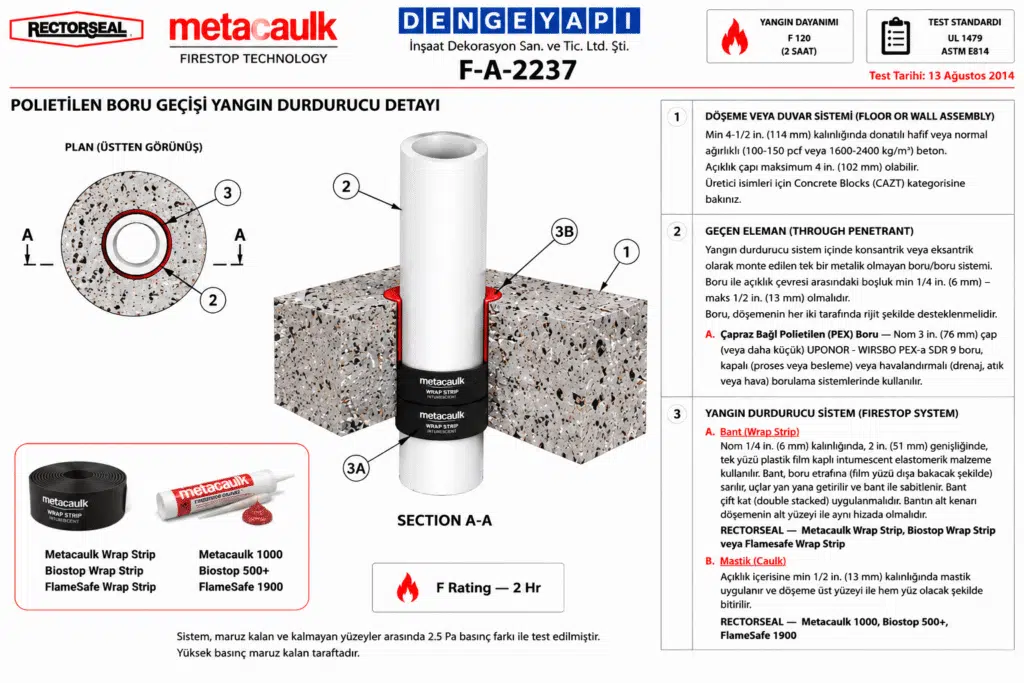

Polietilen Boru Geçişi Yangın Durdurucu Detayı Uygulama Esasları
Bu sistem, yanıcı nitelikteki çapraz bağlı polietilen (PEX-a) boruların betonarme döşeme veya duvarlardan geçişini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 ve ASTM E814 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika / 2 Saat) ve sıcaklık yükselme sınırı T120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Döşeme veya Duvar Elemanları Ölçü Sınırları (Floor or Wall Assembly):
-
Yapı Elemanı: En az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 m³ ) betonarme döşeme veya duvar.
-
Tesisat Deliği: Maksimum dairesel açıklık çapı 100 mm (4”) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants):
Tesisat deliği içerisinde konsantrik (merkezlenmiş) ya da eksantrik konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi:
-
PEX-a Boru: Nominal 76 mm (3”) veya daha küçük çapta, Uponor – Wirsbo PEX-a SDR 9 serisi çapraz bağlı polietilen boru; kapalı (proses/besleme) veya havalıklı (drenaj/atık/havalık) boru hatlarında kullanımı onaylanmıştır.
-
Aralık: Boru dış çeperi ile delik kenarı arasındaki tesisat deliği boşluğu en az 6 mm (1/4”) ile en fazla 13 mm (1/2”) arasında olmalıdır.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3A. MC Yangın Durdurucu Sargı (Wrap Strip):
-
Ürün Adı: Metacaulk Wrap Strip.
-
Ölçü ve Yapı: Nominal 6 mm (1/4”) kalınlığında ve 51 mm (2”) genişliğinde, tek yüzü plastik film kaplı intumesan elastomerik şerit.
-
Uygulama: İntumesan sargı, boru çevresine plastik film tabakası dışarıda kalacak şekilde sıkıca sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve bantla sabitlenerek tesisat deliği boşluğu içerisine sürülmelidir. Sargı, üst üste çift sıra (double stacked) halinde uygulanmalıdır. Sargı grubunun alt kenarı, döşemenin alt yüzeyi ile tamamen hem yüz konumlandırılmalıdır.
-
-
3B. Yangın Durdurucu Mastik (Caulk):
-
Ürün Adı: Metacaulk 1000
-
Uygulama Derinliği: Tesisat deliği boşluğu içerisine, döşemenin üst yüzeyinden itibaren en az 13 mm (1/2”) kalınlıkta yangın durdurucu mastik uygulanmalı ve zemin yüzeyiyle pürüzsüzce hem yüz edilmelidir.
-
Polietilen Boru Geçişi Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın ve Isı Yayılımı: F120 ve T120 pasif yangın dayanım süreleri (120dakika) elde edilemez; yangın anında polietilen (PEX-a) boruların hızlıca erimesiyle döşemede açık bir baca etkisi meydana gelir. Çift sıra sargı (double stack) kuralına uyulmaması durumunda, borunun eridiği noktayı mühürleyecek yeterli intumesan hacmi ve genleşme basıncı oluşamaz. Sonuç olarak alev, duman ve yüksek ısı köprüleri dikey doğrultuda üst katlara saniyeler içinde sirayet eder.
-
Mevzuat ve Yönetmelik İhlali: Yapılan eksik veya hatalı uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşerek can/mal güvenliği zafiyeti yaratır ve yapı denetim süreçlerinde majör uygunsuzluk oluşturur.
Sık Sorulan Sorular
Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237 nedir?
Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237, PEX-a polietilen borular için tasarlanmış özel bir yangın dayanımı sağlayan sistemdir. Detay_no olmadan bu sistem, yangın güvenliği açısından 120 dakika koruma sağlar ve Metacaulk markalı ürünlerle uyumludur.
F-A-2237 detayında hangi ürünler kullanılır?
F-A-2237 detayında kullanılan başlıca ürünler MC 1000 Yangın Durdurucu Akustik Mastik ve Metacaulk Yangın Durdurucu Sargı Bandajdır. Bu ürünler yangın dayanımını optimize etmek için RectorSeal tarafından test edilmiş ve onaylanmıştır.
Polietilen boru geçişlerinde yangın dayanımı ne kadardır?
Polietilen Boru Geçişi Yangın Durdurucu Detayı F-A-2237, UL laboratuvar testleri sonucunda 120 dakika yangın dayanımı sağlamaktadır.
F-A-2237 kodu ne anlama geliyor?
F-A-2237, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
