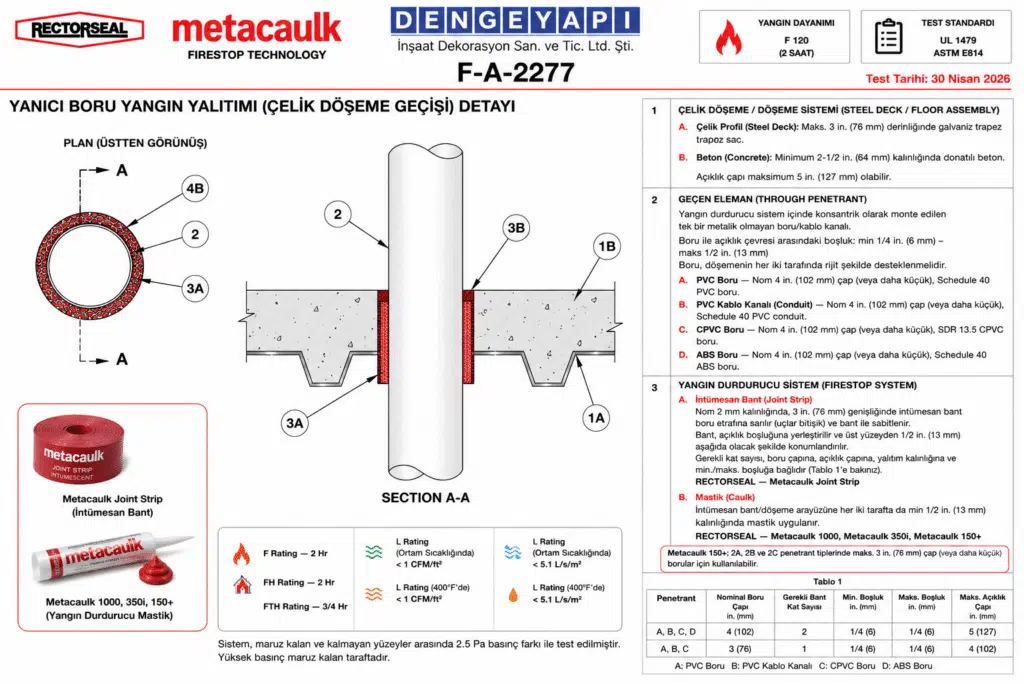

Yanıcı Boru Yangın Yalıtımı F-A-2277

F-A-2277 Yangın Durdurucu Sistemi, F120 yangın dayanımına sahip çelik kompozit döşeme ve betonarme sistem ile uyumlu olarak tasarlanmıştır. Bu sistem, yangın anında can ve mal güvenliğini sağlamak için özel olarak geliştirilmiş yangın durdurucu malzemeleri içermektedir. Sistemde kullanılan ürünler arasında MC Yangın Durdurucu Kelepçe, Yangın Durdurucu Malzeme ve Yangın Durdurucu Mastik yer almaktadır. Bu ürünler, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Yangın durdurucu sistem, yangının yayılmasını önleyerek binaların yangın güvenliğini sağlamaktadır.

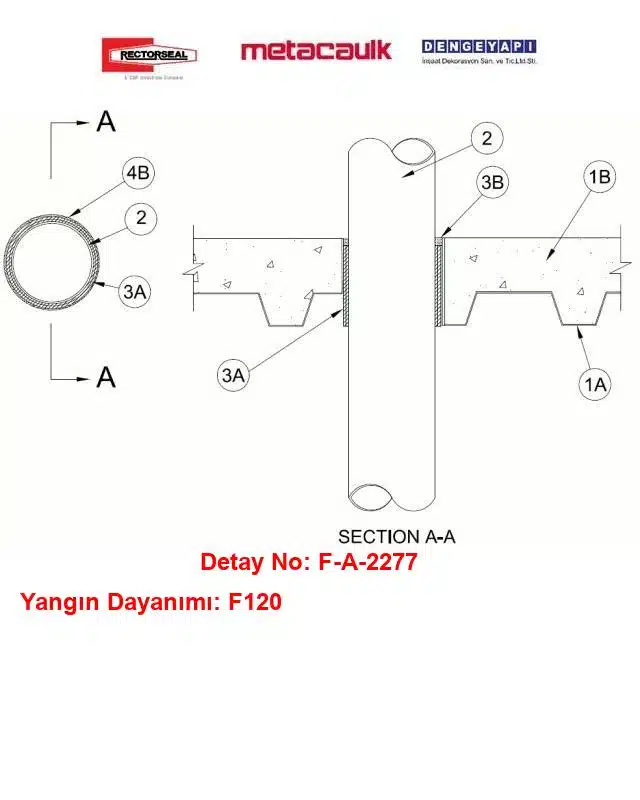

Döşemeden Geçen Yanıcı Boru Yangın Yalitim Detayi Uygulama Esasları

Bu sistem, yanıcı plastik boruların ve elektrik kanallarının çelik kompozit döşeme trapez sacı detayına sahip zeminlerden dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Çelik Kompozit Döşeme Elemanları Ölçü Sınırları (Steel Deck/Floor Assembly):

• 1A. Çelik Döşeme ve Kalıp Elemanları: En fazla 76 mm (3”) derinlikte galvanize oluklu trapez sac (kompozit döşeme trapez sacı).

• 1B. Beton: Trapez sacın üst dalga hizasından itibaren en az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta ($1600-2400\text{ kg/m}^3$) beton. Maksimum tesisat deliği açıklığı çapı 127 mm (5”) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrant):

Tesisat deliği içerisinde merkezlenmiş (konsantrik) ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya conduit geçişi:

• PVC Boru: Nominal 102 mm (4”) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli PVC boru; kapalı (proses/besleme) veya havalıklı (drenaj/atık/havalık) sistemlerde.

• CPVC Boru: Nominal 102 mm (4”) veya daha küçük çapta, SDR 13.5 CPVC boru; kapalı sistemlerde.

• ABS Boru: Nominal 102 mm (4”) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS boru; kapalı veya havalıklı sistemlerde.

• Rigid Nonmetallic Conduit (RNC): Nominal 102 mm (4”) veya daha küçük çapta, Schedule 40 PVC elektrik borusu (Conduit) (NFPA 70 uyumlu).

• Aralık: Boru dış çeperi ile delik kenarı arasındaki tesisat deliği boşluğu sabit nominal 6 mm (1/4”) olmalıdır.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. İntumesan Derz Şeridi (Joint Strip): * Ürün Adı: Metacaulk Joint Strip (İntumesan Derz Şeridi).

  • Ölçü ve Katman: Nominal 2 mm kalınlığında ve 76 mm (3”) genişliğinde intumesan şerit. Katman sayıları boru çapına göre Tablo 1’e göre belirlenir:

    • Nominal 102 mm (4”) çaplı borular için 2 kat şerit sarılmalıdır.

    • Nominal 76 mm (3”) ve daha küçük borular için 1 kat şerit sarılmalıdır.

  • Uygulama: Şerit boru çevresine sıkıca sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve bantla sabitlenmelidir. Şerit grubu tesisat deliği boşluğu içerisine sürülmeli ve döşemenin üst yüzeyinden en az 13 mm (1/2”) içeride kalacak (recessed) şekilde konumlandırılmalıdır.

• 3B. Yangın Durdurucu Mastik (Caulk):

  • Ürün Adı: Metacaulk 1000, Metacaulk 350i veya Metacaulk 150+. Not: Metacaulk 150+ sadece 76 mm (3″) ve altı çaptaki PVC, CPVC ve RNC borularda onaylıdır.

  • Uygulama Derinliği: Tesisat deliği boşluğu içerisine, şeridin üstünde kalan boşluğu dolduracak şekilde döşemenin üst yüzeyinden itibaren en az 13 mm (1/2”) kalınlıkta uygulanmalı ve beton zemin yüzeyiyle tamamen hem yüz olacak şekilde düzeltilmelidir.

Yanıcı Boru Yangın Yalıtımı Uygulanmazsa Ne Olur?

• Dikey Yangın İlerlemesi: F120 pasif yangın dayanım süresi (120 dakika} elde edilemez; yangın anında PVC, CPVC veya ABS yanıcı boruların hızla erimesiyle döşemede açık bir baca etkisi meydana gelir. A-A kesitinde belirtilen intumesan derz şeridinin (joint strip) boru çapına göre doğru katmanda sarılmaması veya döşeme üst yüzeyinden 13 mm içeride konumlandırılmaması durumunda, eriyen boru boşluğunu kapatacak genleşme hacmi yakalanamaz. Alevler, duman ve zehirli gazlar dikey doğrultuda üst katlara saniyeler içinde yayılır.

• Yönetmelik ve Mevzuat İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek can ve mal güvenliğini tehlikeye atar ve şantiye teslim onay süreçlerinde majör uygunsuzluk oluşturur.

• Sızdırmazlık Performans Kaybı: Mastik kalınlığının standart altı kalması durumunda düşük hava sızıntısı (L Rating) değerleri karşılanamaz, bu da yangının ilk safhalarında zehirli dumanın komşu katlara sızmasına neden olur.
