Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291
Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291 yangın durdurucu sistemi, yüksek yangın dayanımına sahip konut ve ticari binalar için tasarlanmıştır. Bu sistem, yangın anında yangının yayılmasını önleyerek can ve mal güvenliğini sağlamak amacıyla geliştirilmiştir. Yangın durdurucu malzemeler arasında MC Yangın Durdurucu Sargı ve Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe gibi ürünler bulunmaktadır. Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291 sistemi, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş ve onaylanmıştır. Test laboratuvarı, bu ürünlerin güvenilirliğini belgeleyen bağımsız bir kuruluştur. Bu sayede, sistemin sunduğu güvenlik, uluslararası standartlarla desteklenmektedir.

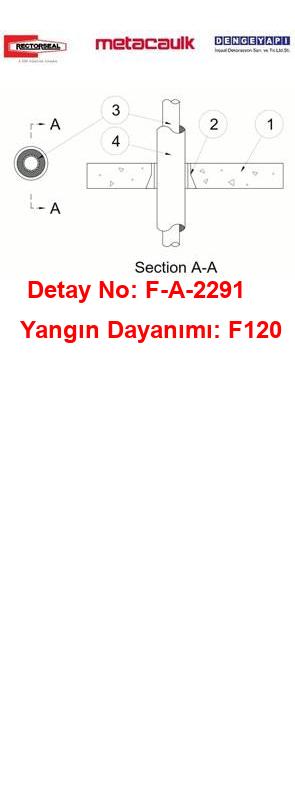

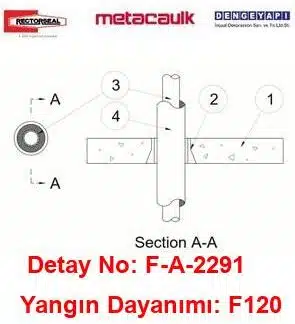

Detay No: F-A-2291
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Beton veya Çelik Döşemeden geçen PPR veya PVC boru
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Çelik Kompozit Döşeme veya Tavan
Onay Tarihi: 06/12/2023
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / PVC Boru 50 mm / Polypropilen (PP) Boru 2 inç / PEX Polietilen Boru 50 mm
Boru İzolasyon Malzemesi: Cam Yünü Boru İzolasyonu
Yangın Dayanımı: 120 Dakika
Beton veya Çelik Döşemeden geçen PPR veya PVC boru
Yangın güvenliği, modern yapıların en önemli gerekliliklerinden biridir. Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291 yangın durdurucu sistemi, yangın anında güvenliği sağlamak amacıyla geliştirilmiş, yüksek performanslı bir sistemdir. Bu sistem, uluslararası standartlar olan ASTM E814, UL 1479 ve uygun olarak test edilmiştir. Yangın durdurucu sistemlerin önemi, yangının yayılmasını önleyerek can ve mal kaybını azaltma konusunda yatar. F-A-2291 sistemi, bu açıdan önemli bir rol oynamaktadır ve binaların güvenliğini artırmaktadır.
Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291 sisteminde kullanılan ürünler, FM (Factory Mutual) onaylı malzemeler ile üretilmiştir. Bu durum, sistemin güvenilirliğini ve etkinliğini artırmaktadır. Yangın güvenliği yönetmelikleri, binaların yangından korunmasında kritik bir rol oynamaktadır ve bu sistem, tüm bu gereklilikleri karşılamak için tasarlanmıştır. Yangın durdurucu sistemlerin doğru bir şekilde uygulanması, risklerin minimize edilmesine ve güvenli bir yaşam alanının oluşturulmasına katkı sağlamaktadır.
İzoleli Yanıcı Tesisatlarda Kalıcı Güvenlik: Metacaulk Gömme Tip Yangın Durdurucu Çözümleri
Ticari yapılarda ve endüstriyel tesislerde iklimlendirme ve ısıtma hatlarını oluşturan PVC, PP-R, PP-RCT ve PEX borular, ısıl kayıpları önlemek adına kalın cam yünü yalıtımları ile projelendirilir. Ancak bu izoleli yanıcı borular, yangın anında hem borunun hem de yalıtım katmanının hızla erimesiyle katlar arasında baca etkisi yaratan en tehlikeli dikey yangın rotalarına dönüşür. Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291 sistem detayı, çelik kompozit döşeme trapez sacı mimarisine sahip nitelikli projelerde bu karmaşık geçişleri güvence altına alan, uluslararası tescilli bir pasif yangın durdurucu teknolojisi sunar.
Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu Sistemin sızdırmazlık felsefesi, henüz kaba inşaat aşamasında beton dökülürken döşemenin ayrılmaz bir parçası haline gelen Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) entegrasyonuna dayanır. Sonradan sonradan karotla delme, hantal kelepçe montajı veya yetersiz harçlama gibi insan faktörlü tüm işçilik hatalarını sıfırlayan bu sistem, yangın ısısıyla saniyeler içinde aktive olur.
Cihaz içindeki yüksek mühendislik ürünü intumesan dolgu, hem eriyen yanıcı borunun hem de yok olan cam yünü yalıtımının yerini muazzam bir genleşme basıncıyla doldurarak F120 (120 dakika / 2 Saat) kesintisiz yangın bariyeri sağlar. Metacaulk 1000 veya MC 150+ mastikler ve özel PVC ceket kombinasyonuyla W Class 1 su sızdırmazlığı performansını da tescilleyen bu sistem, projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.
1) Döşeme
(Konfigürasyon A) Minimum 64 mm kalınlığında, hafif veya normal ağırlıkta (1600-2400 kg/m³) betonarme beton.
1A) Kompozit Döşeme
(Konfigürasyon B) Madde 1'e alternatif olarak, yangına dayanıklı korumasız beton ve çelik döşeme düzeneği, aşağıda özetlendiği gibi inşa edilecektir:
1A-A) Beton
En az 2-1/2 inç (64 mm) kalınlığında, donatılı hafif veya normal ağırlıkta (100-150 pcf veya 1600-2400 kg/m3) betonarme beton.
1A-B) Kompozit Döşeme Elemanı
Döşeme tasarımında belirtildiği gibi, kompozit veya kompozit olmayan, en fazla 76 mm derinliğinde oluklu galvanizli üniteler.
2) Yangın Durdurucu Sistem
Beton dökümü sırasında kalıcı olarak gömülü yangın durdurucu cihaz, kurulum talimatlarına uygun olarak yerleştirilir. Cihazlar 50, 75, 100 ve 150 mm çapında sağlar. 150 mm cihaz yalnızca PVC veya CPVC geçiş tesisatları ile kullanılmalıdır (Madde 3A veya 3B).
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistemin içinde merkezlenmiş bir adet yanıcı boru. Boru, döşeme yapısının her iki tarafına sıkıca desteklenir. Aşağıdaki yanıcı boru türleri kullanılabilir:
3A) PVC Boru
50 mm çapında veya daha küçük, Sch 40 dolgusuz veya hücresel çekirdek PVC boru, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılır.
3B) CPVC Boru
50 mm çapında veya daha küçük, SDR 13.5 CPVC boru, kapalı (proses veya besleme) boru sistemlerinde kullanılır.
3C) PP-R Boru
50 mm dış çapında veya daha küçük, SDR 7.4 Aquatherm Green boru, kapalı (proses veya besleme) boru sistemlerinde kullanılır.
3D) PP-RCT Boru
50 mm dış çapında veya daha küçük, SDR 7.4 Niron Clima veya Niron CoolPro boru, kapalı (proses veya besleme) boru sistemlerinde kullanılır.
3E) PEX Boru
50 mm çapında veya daha küçük, SDR 9 PEX boru, kapalı (proses veya besleme) boru sistemlerinde kullanılır.
4) Boru ve Ekipman Kaplama Malzemeleri
Nom 25 mm, 38 mm veya 51 mm kalınlıklı içi boş silindirik yüksek yoğunluklu cam elyafı, dış yüzeyi tüm hizmet ceketi ile kaplanmıştır. Boyuna ekler metal sabitleyiciler veya fabrika uygulamalı kendiliğinden yapışkanlı ek bant ile kapatılmıştır. Enine ekler metal sabitleyiciler veya ürünle birlikte verilen ek bant ile sabitlenmiştir.
4A) PVC Ceket
(Opsiyonel) Ek bir PVC ceketi (Madde 4,B), boru kaplamasının tüm hizmet ceketi üzerine sıkıca sarılmalı ve boyuna dikiş, ceketin yapıştırıcısı kullanılarak sürekli olarak kapatılmalıdır. Ceket, 1219 mm genişliğinde ve 0.5 veya 0.8 mm kalınlığında nominal ölçülerde olmalıdır. Ceket, döşeme yapısının üst yüzeyinden 914 mm ila 1016 mm mesafede monte edilmeli ve açılışa kadar aşağıya doğru uzanmalıdır.
5) Dolgu Malzemesi
(Opsiyonel, Gösterilmemiş) - Minimum 100 mm kalınlığında, en az 65 kg/m³ yoğunlukta taşyünü görünürlüğü kalıcı kalıp olarak dolgulanır. Dolgu malzemesi, cihazın üst yüzeyiyle aynı seviyeye veya mastiğin (Madde 6) gerektirdiği kalınlığı karşılamak için cihazın üst yüzeyinden içeri doğru dolgu yapılmalıdır.
6) Yangın Durdurucu Malzeme - Mastik
(Opsiyonel, Gösterilmemiş) Mastik, cihaz içinde üst yüzeyle aynı seviyeye gelecek şekilde uygulanır. Minimum kalınlık ve dolgu malzemesi şu tabloya uygun olmalıdır:
| Yangın Durdurucu Mastik | Minimum Kalınlık, (mm) |
Rezervasyon Ölçüsü In. (mm) |
Arka Dolgu Malzemesi |
|---|---|---|---|
| Metacaulk 835+ veya Metacaulk 1200 | 6 | 2, 3, 4 (50, 75, 100) | Min. 3 in. (75 mm) kalınlığında min. 4.0 pcf (65 kg/m3) Taşyünü |
| Metacaulk 835+ veya Metacaulk 1200 | 10 | 6 (150) | Min. 3 in. (75 mm) kalınlığında min. 4.0 pcf (65 kg/m3) Taşyünü |
| Metacaulk 150+ veya Metacaulk 1200 | 13 | 2, 3, 4, 6 (50, 75, 100, 150) | Derz Fitili |
| Metacaulk 1000 | 13 | 2, 3, 4, 6 (50, 75, 100, 150) | Min. 4 in. (100 mm) kalınlığında min. 4.0 pcf (65 kg/m3) Taşyünü |

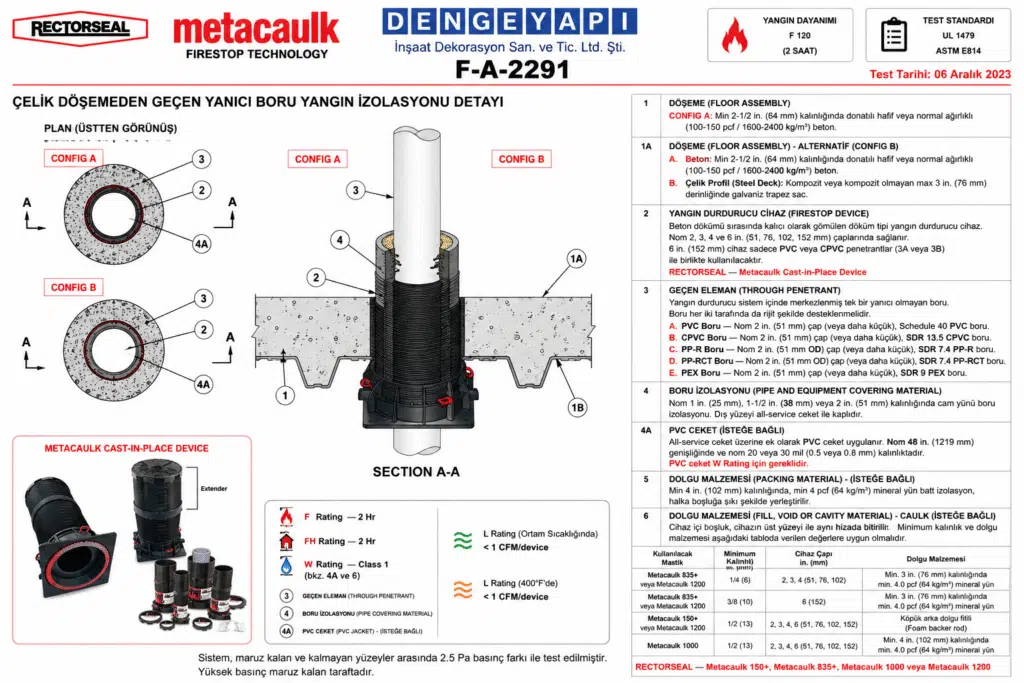

Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291
Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291
Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291 yangın durdurucu sistemi, yangın güvenliğinin sağlanması gereken her alanda etkili bir çözüm sunmaktadır. Özellikle konut ve ticari bina projelerinde, yangın dayanımlı yapı elemanlarının montajında kullanılmaktadır. Yangın durdurucu malzemeler, yangın anında ateşi ve dumanı geçirmeyerek yangının yayılmasını önler. Bu sistemin uygulanmaması durumunda, yangın anında ortaya çıkacak riskler, can kaybı ve maddi hasar gibi olumsuz sonuçlar doğurabilir. Bu nedenle, Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu F-A-2291 sistemi, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun olarak tasarlanmış ve test edilmiştir.
Yangın durdurucu sistemin kullanımı, binaların yangın güvenliğini artırarak, sakinlerin ve çalışanların güvenliğini sağlamaktadır. Yangın durdurucu sistemin bileşenleri arasında MC Yangın Durdurucu Kelepçe ve Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe gibi ürünler yer almakta olup, her biri farklı tesisat geçişlerinde etkin bir performans sergilemektedir. Bu sistem, test edilmiş ve sertifikalandırılmış bir çözüm olarak, yangın güvenliği konusunda en yüksek standartları karşılamakta ve binaların yangından korunmasına katkı sağlamaktadır.
Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu Uygulama Esasları
Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu Bu sistem; izole edilmiş yanıcı plastik boruların ve tüplerin çelik kompozit döşeme trapez sacı detayına sahip zeminlerden veya standart betonarme döşemelerden dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika / 2 Saat) ve sıcaklık yükselme sınırı T75 (75 dakika) olarak tescil edilmiştir.
1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):
-
Konfigürasyon A (Standart Betonarme Döşeme): En az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
-
Konfigürasyon B (Çelik Kompozit Döşeme): En fazla 76 mm (3”) derinlikte oluklu galvanize trapez sac (kompozit döşeme trapez sacı) üzerine dökülmüş, trapez sacın üst dalga hizasından itibaren en az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) beton.
2. Geçiş Yapan Tesisat ve İzolasyon Tipleri (Through Penetrants & Insulation): Yangın durdurucu cihaz içerisinde merkezlenmiş (konsantrik) ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir izoleli yanıcı boru geçişi:
-
Yanıcı Boru Seçenekleri (Maks. 50 mm / 2” Çap):
-
PVC Boru: Solid (dolu) veya hücreseli (cellular) gövdeli Schedule 40 PVC boru; kapalı veya havalıklı sistemlerde.
-
CPVC Boru: SDR 13.5 CPVC boru; kapalı sistemlerde.
-
PP-R Boru: SDR 7.4 Aquatherm Green (Yeşil) boru; kapalı sistemlerde.
-
PP-RCT Boru: SDR 7.4 Niron Clima veya Niron CoolPro boru; kapalı sistemlerde.
-
PEX Boru: SDR 9 çapraz bağlı polietilen boru; kapalı sistemlerde.
-
-
4. Boru İzolasyonu (Pipe Covering): Boru dış yüzeyine sarılmış nominal 25 mm (1”), 38 mm (1-1/2”) veya 51 mm (2”) kalınlığında, dışı All Service Jacket (ASJ) kaplı, yüksek yoğunluklu dairesel cam yünü (glass fiber) izolasyon levhası.
-
4A. PVC Ceket (PVC Jacket - Opsiyonel): Cam yünü yalıtımının dışına, döşemenin 914 mm ila 1016 mm üst seviyesinden başlayıp döşeme deliğinin içinden geçerek aşağı uzanacak şekilde sarılan, 0.5 veya 0.8 mm kalınlıkta PVC koruyucu tabaka. W Rating (Su sızdırmazlık) performans değerinin geçerli olabilmesi için bu PVC ceketin uygulanması zorunludur.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
2. Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıcı olarak döşemeye entegre edilen nominal 50 mm (2”), 76 mm (3”), 102 mm (4”) veya 152 mm (6”) çaplarında Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır. Not: 152 mm'lik cihaz sadece PVC ve CPVC borularla test edilmiştir. Cihaz, döşeme üst yüzeyinden en fazla 89 mm (3-1/2”) taşacak şekilde ayarlanabilir veya hem yüz kesilebilir.
-
5. Arka Dolgu Malzemesi (İsteğe Bağlı): Mastik uygulamasına kalıp sağlamak üzere, nominal cihaz boşluğuna en az 64 kg/m³ (4 pcf) yoğunlukta ve en az 102 mm (4”) kalınlıkta taşyünü dolgu sıkıştırılmalı veya PE arka dolgu fitili (backer rod) yerleştirilmelidir.
-
6. Yangın Durdurucu Mastik (Caulk - İsteğe Bağlı - W Class 1 ve L Rating İçin Zorunlu): Gömme cihazın üst bitiş noktasına, aşağıdaki tabloya uygun olarak mastik uygulanarak üst yüzey düzeltilmelidir:
-
Metacaulk 835+ / Metacaulk 1200: 2”, 3” ve 4” cihazlarda en az 6 mm (1/4”) derinlikte (3” taşyünü arka dolgu üzerine).
-
Metacaulk 835+ / Metacaulk 1200: 6” cihazlarda en az 10 mm (3/8”) derinlikte (3” taşyünü arka dolgu üzerine).
-
Metacaulk 150+ / Metacaulk 1200: Tüm cihaz çaplarında en az 13 mm (1/2”) derinlikte (PE arka dolgu fitili üzerine).
-
Metacaulk 1000: Tüm cihaz çaplarında en az 13 mm (1/2”) derinlikte (4” taşyünü arka dolgu üzerine).
-
Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu Uygulanmazsa Ne Olur?
-
Dikey Yangın İlerlemesi: F120 pasif yangın dayanım süresi (2 Saat) elde edilemez; yangın anında PVC, PP-R veya PEX gibi yanıcı boruların ve dışındaki kalın cam yünü yalıtımının erimesiyle döşemede büyük bir dikey boşluk oluşur. Gömme tip cihazın (cast-in-place device) beton dökümünde yerleştirilmemesi durumunda, bu boşluğu kapatacak intumesan mekanizma devreye giremez; alev ve duman katlar arasında hızla yükselir.
-
Yönetmelik ve Mevzuat İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşerek yapı denetim süreçlerinde majör uygunsuzluk kaydı oluşturur.
-
Su Sızdırmazlık Performans Kaybı: İzolasyon dışına opsiyonel tanımlanan PVC ceket (Item 4A) sarılmaz ve cihaz üstü mastik dolguları tıkalamazsa W Class 1 su sızdırmazlık sertifikasyonu geçersiz kalır; üst katlardaki su kaçakları alt katlardaki mekanik/elektrik ekipmanlara doğrudan zarar verir.
