Çelik Döşemeden Geçen Yanıcı Boru Yangın Yalıtımı F-A-2292

Çelik Döşemeden Geçen Yanıcı Boru Yangın Yalıtımı F-A-2292 yangın durdurucu sistemi, yüksek binalar, endüstriyel tesisler, alışveriş merkezleri, hastaneler ve oteller gibi çeşitli yapı türlerinde kullanılmak üzere geliştirilmiştir. Bu sistem, geçiş yapan tesisatlar ile döşeme yapısı arasında yangın dayanımını artırarak, yangın anında alevlerin yayılmasını önlemektedir. Yangın durdurucu sistemin en önemli bileşenleri arasında yangın durdurucu mastik ve ağır yoğunluk cam elyafı üniteleri yer almaktadır. Bu ürünler, yangın esnasında kritik bir rol üstlenerek, yapıların güvenliğini artırmaktadır.

Çelik Döşemeden Geçen Yanıcı Boru Yangın Yalıtımı Yangın durdurucu sistemin uygulanmaması, yangın durumunda ciddi sonuçlar doğurabilir. Yangın anında tesisatların zayıf noktalarından alevlerin yayılması, büyük can ve mal kaybına yol açabilir. Bu nedenle, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun olarak, yangın durdurucu sistemlerin kullanımı zorunludur. Denge Yapı'nın sunduğu sistem, uluslararası standartlara uygun şekilde test edilmiş ve onaylanmıştır, bu da güvenliğini ve etkinliğini artırmaktadır.

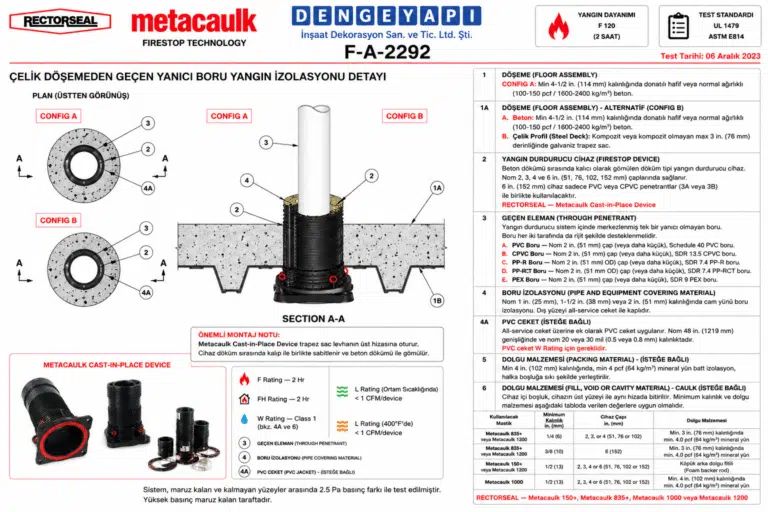

Çelik Döşemeden Geçen Yanıcı Boru Yangın İzolasyonu Uygulama Esasları

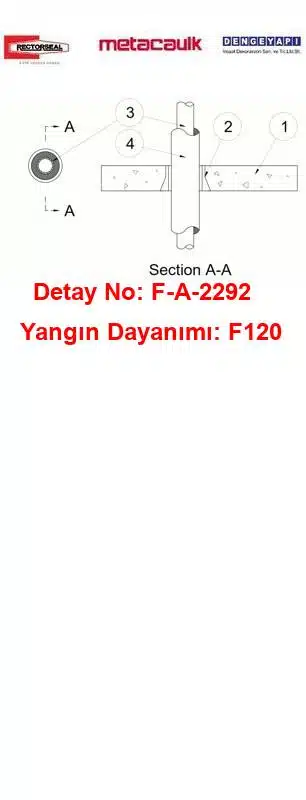

Çelik Döşemeden Geçen Yanıcı Boru Yangın Yalıtımı Bu sistem; izole edilmiş yanıcı plastik boruların ve tüplerin çelik kompozit döşeme trapez sacı detayına sahip zeminlerden veya kalın betonarme döşemelerden dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):

• Konfigürasyon A (Standart Betonarme Döşeme): En az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme. (Not: Bir önceki F-A-2291 sisteminden farklı olarak bu sistemde minimum zemin bütünlüğü kalınlığı 114 mm'ye çıkarılmıştır).

• Konfigürasyon B (Çelik Kompozit Döşeme): En fazla 76 mm (3”) derinlikte oluklu galvanize trapez sac (kompozit döşeme trapez sacı) üzerine dökülmüş, trapez sacın üst dalga hizasından itibaren en az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) beton.

2. Geçiş Yapan Tesisat ve İzolasyon Tipleri (Through Penetrants & Insulation): Yangın durdurucu cihaz içerisinde merkezlenmiş (konsantrik) ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir izoleli yanıcı boru geçişi:

• Yanıcı Boru Seçenekleri (Maks. 50 mm / 2” Çap):

  • PVC Boru: Solid (dolu) veya hücresel (cellular) gövdeli Schedule 40 PVC boru; kapalı veya havalıklı sistemlerde.

  • CPVC Boru: SDR 13.5 CPVC boru; kapalı sistemlerde.

  • PP-R Boru: SDR 7.4 Aquatherm Green (Yeşil) boru; kapalı sistemlerde.

  • PP-RCT Boru: SDR 7.4 Niron Clima veya Niron CoolPro boru; kapalı sistemlerde.

  • PEX Boru: SDR 9 çapraz bağlı polietilen boru; kapalı sistemlerde.

• 4. Boru İzolasyonu (Pipe Covering): Boru dış yüzeyine sarılmış nominal 25 mm (1”), 38 mm (1-1/2”) veya 51 mm (2”) kalınlığında, dışı All Service Jacket (ASJ) kaplı, yüksek yoğunluklu dairesel cam yünü (glass fiber) izolasyon levhası.

• 4A. PVC Ceket (PVC Jacket - Opsiyonel): Cam yünü yalıtımının dışına, döşemenin 914 mm ila 1016 mm üst seviyesinden başlayıp döşeme deliğinin içinden geçerek aşağı uzanacak şekilde sıkıca sarılan, 0.5 veya 0.8 mm kalınlıkta PVC koruyucu tabaka. W Rating (Su sızdırmazlık) performans değerinin geçerli olabilmesi için bu PVC ceketin uygulanması zorunludur.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 2. Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıcı olarak döşemeye entegre edilen nominal 50 mm (2”), 76 mm (3”), 102 mm (4”) veya 152 mm (6”) çaplarında Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır. Not: 152 mm'lik cihaz sadece PVC ve CPVC borularla test edilmiştir. Cihaz, döşeme üst yüzeyinden en fazla 89 mm (3-1/2”) taşacak şekilde bırakılabilir veya hem yüz kesilebilir.

• 5. Arka Dolgu Malzemesi (İsteğe Bağlı): Mastik uygulamasına kalıp sağlamak üzere, nominal cihaz boşluğuna en az 64 kg/m³ (4 pcf) yoğunlukta ve en az 102 mm (4”) kalınlıkta taşyünü dolgu sıkıştırılmalı veya PE arka dolgu fitili (backer rod) yerleştirilmelidir.

• 6. Yangın Durdurucu Mastik (Caulk - İsteğe Bağlı - W Class 1 ve L Rating İçin Zorunlu): Gömme cihazın üst bitiş noktasına, aşağıdaki tabloya uygun olarak mastik uygulanarak üst yüzey düzeltilmelidir:

  • Metacaulk 835+ / Metacaulk 1200: 2”, 3” ve 4” cihazlarda en az 6 mm (1/4”) derinlikte (3” taşyünü arka dolgu üzerine).

  • Metacaulk 835+ / Metacaulk 1200: 6” cihazlarda en az 10 mm (3/8”) derinlikte (3” taşyünü arka dolgu üzerine).

  • Metacaulk 150+ / Metacaulk 1200: Tüm cihaz çaplarında en az 13 mm (1/2”) derinlikte (PE arka dolgu fitili üzerine).

  • Metacaulk 1000: Tüm cihaz çaplarında en az 13 mm (1/2”) derinlikte (4” taşyünü arka dolgu üzerine).

Çelik Döşemeden Geçen Yanıcı Boru Yangın Yalıtımı Uygulanmazsa Ne Olur?

• Dikey Yangın İlerlemesi: F120 pasif yangın dayanım süresi (2 Saat) elde edilemez; yangın anında PVC, PP-R veya PEX gibi yanıcı boruların ve dışındaki kalın cam yünü yalıtımının erimesiyle döşemede büyük bir dikey boşluk oluşur. Gömme tip cihazın (cast-in-place device) beton dökümünde yerleştirilmemesi veya döşeme kalınlığının 114 mm'den az seçilmesi durumunda, yangın anındaki mekanik gerilmeler tolere edilemez ve dikey yangın geçiş rotaları kesilemez.

• Yönetmelik ve Mevzuat İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşerek yapı denetim süreçlerinde majör uygunsuzluk kaydı oluşturur.

• Su Sızdırmazlık Performans Kaybı: İzolasyon dışına opsiyonel tanımlanan PVC ceket (Item 4A) sarılmaz ve cihaz üstü mastik dolguları tıkalamazsa W Class 1 su sızdırmazlık sertifikasyonu geçersiz kalır; üst katlardaki su kaçakları alt katlardaki mekanik/elektrik ekipmanlara doğrudan zarar verir.
