Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu F-A-2293

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu F-A-2293: Betonarme Döşeme ve Yangın Durdurucu Sistem, yangın güvenliğini sağlamak için tasarlanmış bir çözümdür. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş ve onaylanmıştır. Yangın durdurucu cihazlar, betonarme döşeme montajında yer alarak, duman ve alevlerin yayılmasını önlemek için kritik bir rol oynamaktadır. Yangın durdurucu mastik ve taş yünü dolgu malzemeleri gibi ürünler, Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu bu sistemin ana bileşenlerini oluşturmaktadır. Yangın durdurucu sistemin etkinliği, bağımsız laboratuvarlar tarafından test edilmiştir ve güvenilirliği kanıtlanmıştır.

Detay No: F-A-2293

Detay Tipi: Şaft Geçişi

Yangın Durdurucu Kalınlık: 13 mm.

Detay Nevii: Betonarme Döşeme veya Çelik Döşeme geçen Yanıcı Boru

Geçilen Yapı Elemanı: Döşeme

Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Çelik Kompozit Döşeme veya Tavan

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu F-A-2293
Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu F-A-2293

Onay Tarihi: 25/07/2021

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Boru Malzemesi: Yanıcı Boru

Geçen Boru / Çapı: ABS Boru 50 mm / ABS Boru 75 mm / CPVC Boru 150 mm / PVC Boru 150 mm / Polietilen Boru 50 mm / Sert Elektriksel Yanıcı Konduit 150 mm

Yangın Dayanımı: 240 Dakika

Betonarme Döşeme veya Çelik Döşeme geçen Yanıcı Boru

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu

Günümüzde yangın güvenliği, binaların tasarımında ve inşasında dikkat edilmesi gereken en önemli unsurlardan biridir. Yangın durdurucu sistemlerin kullanımı, yalnızca yangın anında değil, aynı zamanda yangından sonra da güvenliği artırmaktadır. ASTM E814, UL 1479 gibi uluslararası standartlar, yangın durdurucu sistemlerin etkinliğini ve güvenilirliğini sağlamaktadır. Bu standartlara uygun olarak tasarlanmış sistemler, uluslararası düzeyde kabul görmüş test prosedürleri ile güvenilirlikleri kanıtlanmıştır.

Denge Yapı olarak, FM (Factory Mutual) onaylı malzemeler kullanarak, yangın durdurucu sistemlerde güvenliği en üst düzeye çıkarıyoruz. Pasif yangın koruma sistemlerinin modern binalarda önemi, yangın güvenliğini artırmanın yanı sıra, insan hayatını koruma yükümlülüğünü de yerine getirmektedir. Yangın durdurucu sistemlerin uygulanması, binaların yangın dayanımını artırmakta ve olası yangın felaketlerine karşı etkili bir koruma sağlamaktadır.

Döşeme Geçişlerinde Tavizsiz Yangın Bariyeri: Metacaulk Cast-in-Place Gömme Tip Cihaz Teknolojisi

Çok katlı ticari binaların, hastanelerin ve endüstriyel tesislerin şaft hatlarında kullanılan PVC, CPVC, ABS ve PEX gibi yanıcı plastik borular ile elektrik kanalları, dikey yangın yayılım senaryolarında en kritik zayıf halkaları oluşturur. Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu F-A-2293 sistem detayı, en az 114 mm (4-1/2”) kalınlıktaki betonarme zeminlerde ve çelik kompozit döşeme trapez sacı kullanılan nitelikli yapılarda bu geçişleri emniyet altına alan, 4 saate kadar (F240) uluslararası tescilli pasif yangın durdurucu koruması sunar.

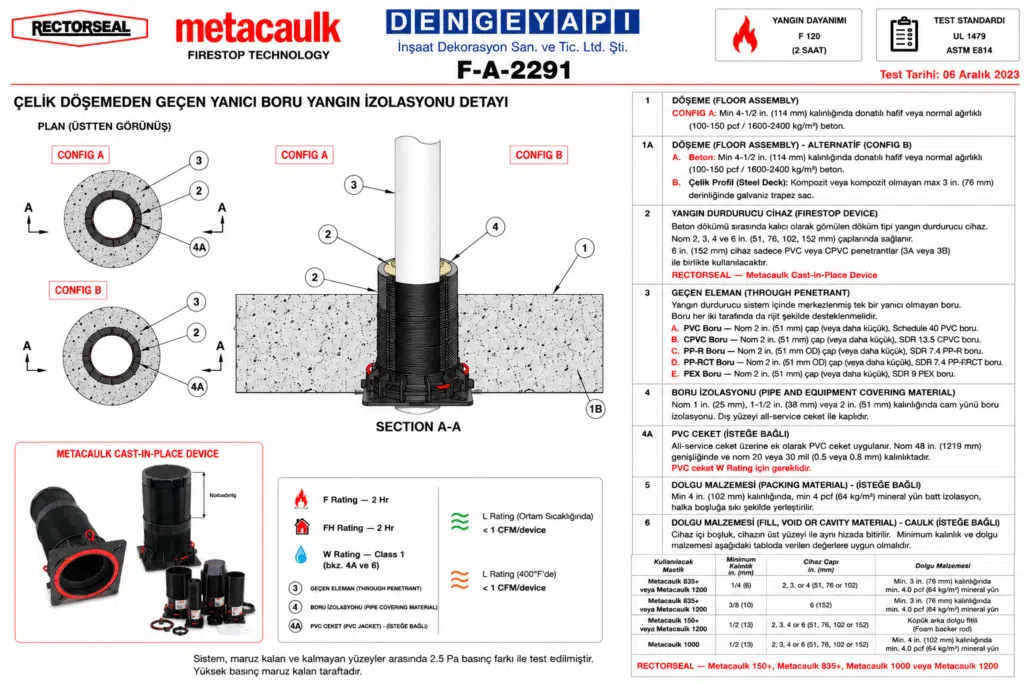

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu Sistemin sızdırmazlık mimarisi, henüz kaba inşaat aşamasında beton dökülürken döşemenin ayrılmaz bir parçası haline gelen Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) entegrasyonuna dayanır. Sonradan karotla delme, hatalı harç dolgusu veya yetersiz işçilik gibi insan faktörlü riskleri tamamen sıfırlayan bu tescilli sistem, boru çapıyla birebir uyumlu gövde yapısıyla projelendirilir. Yangın anında borunun erimesiyle senkronize olarak devreye giren yüksek performanslı intumesan dolgu, dikey şaft deliklerini saniyeler içinde mühürleyerek alevleri başladığıatta hapseder. Metacaulk 1000 veya MC 150+ yangın durdurucu mastikler ile tamamlandığında W Class 1 su sızdırmazlığı performansı da sunan bu bütünsel çözüm, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.

1) Döşeme

(Konfigürasyon A) Minimum 114 mm kalınlığında betonarme hafif veya normal ağırlıkta (1600-2400 kg/m³) beton.

1A-A) Beton

Min. 4-1/2 inç (114 mm) kalınlığında donatılı (nervürlü) hafif veya normal ağırlıkta (100-150 pcf veya 1600-2400 kg/m³) beton.

1A-B) Kompozit Döşeme Elemanı

Bağımsız Döşeme tasarımında belirtildiği gibi, kompozit olan veya olmayan, maks. 3 inç (76 mm) derinlikte oluklu galvanizli elemanlar.

2) Yangın Durdurucu Sistem

Yerine dökülerek yerleştirilmiş yangın durdurucu cihaz, beton yerleştirilmesi sırasında kalıcı olarak gömülmüş ve beraberindeki montaj talimatlarına uygun olarak yerleştirilmiştir. Cihaz, döşemenin üst yüzeyi ile hizalı veya maksimum 140 mm yukarıya çıkacak şekilde kesilecektir. Cihazlar nominal 50, 75, 100 ve 150 mm çap boyutlarında sağlanmaktadır.

RECTORSEAL — Metacaulk Cast-in-Place Device

3) Geçiş Yapan Tesisat

Yangın durdurucu sistem içinde monte edilmiş bir yanıcı boru veya kanal. Boru veya kanal, döşeme yapısının her iki tarafında da sabitlenmelidir. Maksimum nominal 75 mm ABS (Madde 3D) çapında. Maksimum nominal 50 mm PEX(3F) Çapında. Diğer tüm tesisatlar için maksimum nominal 150 mm çapında. Nominal Yangın Durdurucu Cihaz (Madde 2) boyutu, nominal tesisat boyutuyla aynı olmalıdır. Tesisat ile cihazın yan duvarı arasında en az 13 mm bir tesisat deliği boşluğu korunmalıdır. Aşağıdaki tiplerde yanıcı borular, tüpler veya kanallar kullanılabilir:

3A) PVC Boru

Kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılmak üzere Schedule 40 dolu çekirdek PVC veya hücresel çekirdek PVC (ccPVC) boru.

3B) Sert Plastik Boru (RNC)

Monte edilmiş Schedule 40 PVC boru.

3C) CPVC Boru

Kapalı (proses veya besleme) boru sistemlerinde kullanılmak üzere SDR11,13.5 veya 21 CPVC boru.

3D) ABS Boru

Kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılmak üzere Schedule 40 dolu çekirdek ABS veya hücresel çekirdek ABS (ccABS) boru. Nominal 50 mm ve 75 mm cihazlarla (Madde 2) kullanımı sınırlıdır.

3E) PVC-XFR Boru

Kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılmak üzere Schedule 40 dolu çekirdek PVC XFR.

3F) PEX Tüp

Kapalı (proses veya besleme) veya havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılmak üzere SDR 9 PEX tüp.

Tesiat Elemanı Sch veya SDR Nom Çap in. (mm) F- Yangın Dayanımı
A, B, E Sch 40 2, 3, 4 (50, 75, 100) F180
A Sch 40 6 (150) F240
C, E Sch 40, SDR 13.5 6 (150) F180
C SDR 11 2 (50) F180
C SDR 11 3, 4 (75, 100) F120
C SDR 13.5 2, 3, 4,(50, 70, 100) F180
C SDR 21 2 (50) F180
D Sch 40 2 (50) F120
D Sch 40 3 (75) F120
F SDR 9 2 (50) F180

4) Dolgu Malzemesi

(Gösterilmemiştir) - Tesisat 76 mm nominal ve nominal 102 mm cihaz içinde monte edildiğinde ve nominal 51 mm cihaz içinde monte edildiğinde, taş yünü minimum 3 in. (76 mm) kalınlıkta ve en az 64 kg/m³ yoğunlukta dolgu kalıbı olarak yerleştirilmelidir. Dolgu malzemesi, döşemenin üst yüzeyinden 38 mm aşağıda ve döşemenin üst yüzeyinden yukarıda 38 mm minimum uzayacaktır. Opsiyonel yangın durdurucu mastik (Madde 5) kullanıldığında, dolgu malzemesi mastik için gerekli kalınlığı sağlamak amacıyla cihazın üst kısmından geride olmalıdır.

5) Yangın Durdurucu Malzeme — Mastik

(Opsiyonel, Gösterilmemiş) - 50, 75 ve 100 mm cihazlar (Madde 2) için minimum 6 mm kalınlıkta ve 100 mm ve 150 mm cihazlar için minimum 10 mm kalınlıkta. Mastik, cihaz içinde uygulanarak cihazın üst yüzeyi ile hizalı bitirilecektir. Minimum kalınlık ve dolgu malzemesi aşağıdaki tabloya uyacaktır:

Yangın Durdurucu Mastik Minimum
Kalınlık In., (mm)		 Cihaz Ölçüsü
In. (mm)		 Arka Dolgu Malzemesi
Metacaulk 835+ veya Metacaulk 1200 1/4 (6) 2, 3, or 4 (50, 75 or 100) Min. 3 in. (75 mm) Kalınlığında min. 4.0 pcf (65 kg/m3) Taşyünü
Metacaulk 835+ veya Metacaulk 1200 3/8 (10) 6 (150) Min. 3 in. (75 mm) Kalınlığında min. 4.0 pcf (65 kg/m3) Taşyünü
Metacaulk 150+ veya Metacaulk 1200 1/2 (13) 2, 3, 4, or 6 (50, 75, 100 or 150) Derz Fitili Köpük
Metacaulk 1000 1/2 (13) 2, 3, 4, or 6 (150) Min. 4 in. (100 mm) Kalınlığında min. 4.0 pcf (65 kg/m3) Taşyünü

RECTORSEAL — Metacaulk 150+, Metacaulk 835+, Metacaulk 1000 veya Metacaulk 1200.

Detay İçeriği Ürünler & Alternatifleri

Metacaulk 835+ Yangın Durdurucu Silikon
Metacaulk 835+ Yangın Durdurucu Silikon
MC 1000 Yangın Durdurucu Akustik Mastik
Yangın Durdurucu Akustik Mastik - MC 1000
MC 150+ Pasif Yangın Durdurucu Mastik
MC 150+ Yangın Durdurucu Mastik
Yangın Durdurucu Sprey
Yangın Durdurucu Sprey Mastik MC1200

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR63 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu F-A-2293

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu sistem, özellikle betonarme döşeme geçişlerinde kritik bir öneme sahiptir. Bu sistem, yangın anında yangının yayılmasını engelleyerek, can ve mal güvenliğini artırmaktadır. Uygun şekilde monte edildiğinde, yangın durdurucu cihazlar, yangın sırasında yangının etkilerini en aza indirmekte ve binanın yangın dayanımını güçlendirmektedir. Bu nedenle, Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu sistemlerin uygulanması, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun bir yapı oluşturmak için gereklidir.

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu sistemin sağladığı avantajların yanı sıra, uygulanmadığında ortaya çıkabilecek riskler de bulunmaktadır. Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu sistemin eksikliği, yangın anında duman ve alevlerin hızla yayılmasına neden olarak, büyük can ve mal kayıplarına yol açabilir. Denge Yapı'nın sunduğu Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu sistemler, bu riskleri minimize ederek, güvenli bir yaşam alanı oluşturmanıza yardımcı olmaktadır. Yangın durdurucu mastik ve taş yünü dolgu malzemeleri, sistemin etkinliğini artırmakta ve binaların yangın güvenliğini sağlamaktadır.

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu Uygulama Esasları

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu Bu sistem; yanıcı plastik boruların ve elektrik kanallarının çelik kompozit döşeme trapez sacı detayına sahip zeminlerden veya kalın betonarme döşemelerden dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süreleri, tesisat tipine bağlı olarak F120, F180 veya F240 (2, 3 ve 4 Saat); olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):

  • Konfigürasyon A (Standart Betonarme Döşeme): En az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.

  • Konfigürasyon B (Çelik Kompozit Döşeme): En fazla 76 mm (3”) derinlikte oluklu galvanize trapez sac (kompozit döşeme trapez sacı) üzerine dökülmüş, trapez sacın üst dalga hizasından itibaren en az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) beton.

2. Geçiş Yapan Tesisat Tipleri ve Performans Değerleri (Through Penetrants): Yangın durdurucu cihaz içerisinde konumlandırılmış ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya conduit geçişi. Boru hattı dış çeperi ile cihaz iç duvarı arasında en az 13 mm (1/2”) nominal tesisat deliği boşluğu korunmalıdır.

Seçilen boru tipine göre UL tescilli performans tablosu şu şekildedir:

  • PVC / ccPVC Boru (Item 3A): Schedule 40, kapalı veya havalıklı sistemlerde.

    • 51, 76 ve 102 mm (2”, 3”, 4”) çaplar için: F180 (3 Saat).

    • 152 mm (6”) çap için: F240 (4 Saat).

  • PVC-XFR Boru (Item 3E): Schedule 40, kapalı veya havalıklı sistemlerde.

    • 51, 76 ve 102 mm (2”, 3”, 4”) çaplar için: F180 (3 Saat).

    • 152 mm (6”) çap için (SDR 13.5 ile ortak): F180 (3 Saat).

  • Rigid Nonmetallic Conduit - RNC (Item 3B): Schedule 40 PVC elektrik borusu.

    • 51, 76 ve 102 mm (2”, 3”, 4”) çaplar için: F180 (3 Saat).

  • CPVC Boru (Item 3C): SDR 11, SDR 13.5 veya SDR 21, kapalı sistemlerde.

    • SDR 11, 51 mm (2”) çap için: F180 (3 Saat) / T180 (3 Saat).

    • SDR 11, 76 ve 102 mm (3”, 4”) çaplar için: F120 (2 Saat).

    • SDR 13.5, 51, 72, 102 mm çaplar için: F180 (3 Saat).

    • SDR 21, 51 mm (2”) çap için: F180 (3 Saat).

  • ABS / ccABS Boru (Item 3D): Schedule 40, kapalı veya havalıklı sistemlerde. Sadece 51 mm ve 76 mm cihazlarla sınırlıdır.

    • 51 mm (2”) çap için: F120 (2 Saat).

    • 76 mm (3”) çap için: F120 (2 Saat).

  • PEX Boru (Item 3F): SDR 9, kapalı veya havalıklı sistemlerde.

    • 51 mm (2”) çap için: F180 (3 Saat).

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

  • 2. Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıcı olarak döşemeye entegre edilen nominal 51, 76, 102 veya 152 mm (2”, 3”, 4”, 6”) çaplarında Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır. Seçilen cihaz nominal çapı, geçen tesisat çapı ile aynı olmalıdır. Cihaz üst bitiş sınırı döşeme ile hem yüz kesilebilir veya en fazla 140 mm (5-1/2”) taşacak şekilde bırakılabilir.

  • 4. Arka Dolgu Malzemesi (Packing Material): Boru çapının seçilen cihaz çapından daha küçük kalacak şekilde monte edildiği istisnai durumlarda (Örn: 102 mm cihaz içinde 76 mm'den küçük boru), nominal boşluğa en az 64 kg/m³ (4 pcf) yoğunlukta ve en az 76 mm (3”) kalınlıkta taşyünü sıkıştırılmalıdır. Dolgu, döşeme üstünden 38 mm aşağıda kalmalı ve döşeme üstünden 38 mm yukarı taşmalıdır.

  • 5. Yangın Durdurucu Mastik (Caulk - İsteğe Bağlı - W Class 1 İçin Zorunlu): Gömme cihazın iç boşluğuna, üst yüzeyle hem yüz bitirilecek şekilde şu ürünler uygulanabilir:

    • Metacaulk 835+ / Metacaulk 1200: 2”, 3” veya 4” cihazlarda en az 6 mm (1/4”); 6” cihazlarda en az 10 mm (3/8”) kalınlıkta (taşyünü arka dolgu üzerine).

    • Metacaulk 150+ / Metacaulk 1200 / Metacaulk 1000: Tüm cihaz çaplarında en az 13 mm (1/2”) kalınlıkta (PE arka dolgu fitili veya taşyünü üzerine).

    • W Rating Notu: Su sızdırmazlık sertifikasyonu (Class 1) yalnızca bu opsiyonel mastik adımı tamamlandığında geçerlidir.

Çelik Döşemeden Geçen Yanıcı Boru Yangın Durdurucu Uygulanmazsa Ne Olur?

  • Dikey Yangın İlerlemesi: Boru tipine bağlı olarak tescil edilen 2, 3 veya 4 saatlik pasif yangın dayanım süreleri elde edilemez. Yangın anında yüksek sıcaklığa maruz kalan PVC, CPVC, ABS veya PEX boruların hızla erimesiyle döşemede açık bir dikey baca etkisi oluşur. Gömme tip cihaz kalıba sabitlenmemişse veya yanlış çapta seçilmişse, intumesan gövde eriyen boru boşluğunu kapatamaz; alevler ve duman üst katlara saniyeler içinde yayılır.

  • Yönetmelik İhlali: Eksik veya tescilsiz uygulamalar, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşerek yapı denetim süreçlerinde uygunsuzluk oluşturur.

  • Su ve Hava Sızdırmazlık Kaybı: Opsiyonel üst mastik dolgusu yapılmadığında W Class 1 su sızdırmazlık koruması sağlanamaz; olası bir su baskınında suyun alt katlardaki mekanik veya elektrik odalarına sızması engellenemez.
