Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu F-A-2344
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Betonarme döşemelerde yanıcı boru geçişlerinin güvenli bir şekilde yangın durdurulması için tasarlanmış olan bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Döküm tipi yangın durdurucu cihazlar, 50 mm (2”), 75 mm (3”), 100 mm (4”) ve 150 mm (6”) anma çaplarında temin edilmekte ve beton dökümü sırasında kalıcı olarak yerleştirilmektedir. Bu sistem, yangın güvenliği uygulamaları açısından önem taşıyan bir çözüm sunmaktadır.
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu, Yangın durdurucu sistemin en önemli bileşeni olan Metacaulk mastik, yangın ve su sızdırmazlık özellikleri ile dikkat çekmektedir. Bu sistem, hem yangın güvenliği sağlamakta hem de Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına uygun bir uygulama sunmaktadır.

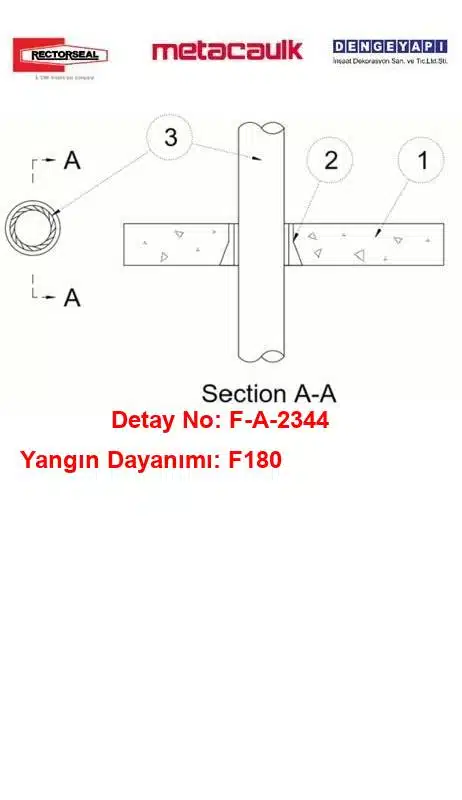

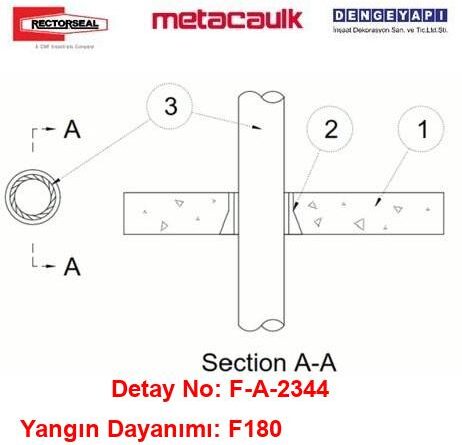

Detay No: F-A-2344
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 10 mm.
Detay Nevii: Betonarme döşemelerde döküm tipi yangın durdurucu cihaz ile PVC, CPVC, PEX, PP‑R ve PP‑RCT gibi yanıcı boru/kanal geçişlerinin güvenli şekilde pasif yangın durdurucu
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 06/12/2023
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / CPVC Boru 75 mm / CPVC Boru 100 mm / PVC Boru 50 mm / PVC Boru 75 mm / PVC Boru 100 mm / Polipropilen Boru 4 inç / Polypropylene (PP-RCT) 2 inç / Polypropilen (PP) Boru 2 inç / Polipropilen (PP) Boru 4 inç / Polipropilen (PP-RCT) Boru 4 inç / Sert Elektriksel Yanıcı Konduit 2 inç / Rijit PVC Konduit 75 mm / Sert Elektriksel Yanıcı Konduit 3 inç / Polipropilen (PP) Boru 50 mm / Polipropilen Boru 75 mm / Sert Elektrik Yanıcı Konduit 100 mm
Yangın Dayanımı: 180 Dakika
Betonarme döşemelerde döküm tipi yangın durdurucu cihaz ile PVC, CPVC, PEX, PP‑R ve PP‑RCT gibi yanıcı boru/kanal geçişlerinin güvenli şekilde pasif yangın durdurucu
Yangın güvenliği, modern binaların en temel gereksinimlerinden biridir. Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Bu sistem, Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu yangın durdurucu uygulamalar açısından uluslararası standartları karşılamakta ve ASTM E814, UL 1479 gibi test prosedürlerine uygun bir yapıya sahiptir. Yangın durdurucu sistemlerin uygulanması, yangın anında can ve mal kaybını en aza indirgemekte ve yangının yayılmasını önlemektedir.
FM (Factory Mutual) onaylı malzemelerin kullanılması, yangın güvenliğinde önemli bir yere sahiptir. Yangın durdurucu sistemlerin kalitesi, yangın anında güvenliği sağlamakta kritik bir rol oynamaktadır. Bu nedenle, günümüzde pasif yangın koruma çözümlerinin önemi her zamankinden daha fazla artmaktadır.
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Uygulama Esasları
Bu sistem; yanıcı plastik boruların, tüplerin ve elektrik kanallarının betonarme döşeme sistemlerinden dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak yüksek basınç farkı altında (50 Pa) test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F180 (180 dakika / 3 Saat) olarak tescil edilmiştir.
1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):
-
Döşeme Yapısı: En az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
2. Geçiş Yapan Tesisat Tipleri ve Performans Değerleri (Through Penetrants):
Gömme tip cihaz içerisine konsantrik (merkezlenmiş) olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Seçilen cihaz nominal çapı, geçen boru dış çapı ile birebir aynı olmalıdır.
Tesisat tipine ve çapına göre UL tescilli performans tablosu şu şekildedir:
-
PVC ve PVC-XFR Borular (Item 3A & 3D): Schedule 40 dolu veya hücresel gövdeli.
-
51 mm, 76 mm ve 102 mm (2”, 3”, 4”) çaplar için: F180 (3 Saat).
-
152 mm (6”) çap için: F180 (3 Saat).
-
-
Rigid Nonmetallic Conduit - RNC (Item 3B): Schedule 40 PVC elektrik borusu.
-
51 mm, 76 mm ve 102 mm (2”, 3”, 4”) çaplar için: F180 (3 Saat).
-
152 mm (6”) çap için: F180 (3 Saat).
-
-
CPVC Borular (Item 3C): SDR 11, SDR 13.5 veya SDR 21 (IPEX AquaRise dahil).
-
SDR 13.5, 51 mm, 76 mm, 102 mm ve 152 mm çaplar için: F180 (3 Saat).
-
SDR 11, 51 mm (2”) çap için: F180 (3 Saat).
-
SDR 11, 76 mm ve 102 mm (3”, 4”) çaplar için: F180 (3 Saat).
-
SDR 21, 51 mm (2”) çap için: F180 (3 Saat).
-
-
PEX Tüpler (Item 3E): SDR 9 çapraz bağlı polietilen.
-
51 mm (2”) çap için: F180 (3 Saat).
-
-
Polipropilen Borular (Item 3F & 3G): Aquatherm Greenpipe (SDR 7.4/11), Aquatherm Bluepipe (SDR 11/17.6), Niron CoolPro/Clima/Nero (SDR 4/11/17).
-
51 mm (2”) çap için: F180 (3 Saat).
-
76 mm ve 102 mm (3”, 4”) çaplar için: F180 (3 Saat).
-
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
2. Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıcı olarak döşemeye entegre edilen nominal 51, 76, 102 veya 152 mm (2”, 3”, 4”, 6”) çaplarında Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır. Cihaz üst bitiş sınırı döşeme ile hem yüz kesilebilir veya en fazla 140 mm (5-1/2”) taşacak şekilde bırakılabilir.
-
4. Arka Dolgu Malzemesi (Packing Material - W Rating İçin Zorunlu): Cihaz iç boşluğuna en az $64\text{ kg/m}^3$ (4 pcf) yoğunlukta ve en az 76 mm (3”) kalınlıkta taşyünü sıkıştırılmalıdır. Mastiğe yataklık edecek şekilde cihaz üstünden geriye çekilmelidir.
-
5. Yangın Durdurucu Mastik (Caulk - W Class 1 İçin Zorunlu): Gömme cihazın iç boşluğuna, üst yüzeyle hem yüz bitirilecek şekilde şu alternatif kombinasyonlar uygulanabilir:
-
Metacaulk 835+ / Metacaulk 1200: 2”, 3” veya 4” cihazlarda en az 6 mm (1/4”) kalınlıkta (taşyünü üzerine).
-
Metacaulk 835+ / Metacaulk 1200: 6” cihazlarda en az 10 mm (3/8”) kalınlıkta (taşyünü üzerine).
-
Metacaulk 150+ / Metacaulk 1200: Tüm cihaz çaplarında en az 13 mm (1/2”) kalınlıkta (PE arka dolgu fitili üzerine).
-
Metacaulk 1000: Tüm cihaz çaplarında en az 13 mm (1/2”) kalınlıkta (4” taşyünü dolgu üzerine).
-
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Uygulanmazsa Ne Olur?
-
Dikey Yangın ve Duman İlerlemesi: Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu F180 (3 Saat) pasif yangın dayanım süresi elde edilemez; yangın anında yüksek sıcaklığa maruz kalan PVC, CPVC, PEX veya polipropilen boruların hızla erimesiyle döşemede açık bir dikey baca etkisi oluşur. Gömme tip cihaz kalıba sabitlenmemişse veya mastik adımları atlanmışsa, intumesan gövde eriyen boru boşluğunu kapatamaz; alevler ve zehirli duman üst katlara saniyeler içinde yayılır.
-
Yönetmelik İhlali: Eksik veya tescilsiz uygulamalar, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşerek yapı denetim süreçlerinde majör uygunsuzluk kaydı oluşturur.
-
Su Sızdırmazlık Kaybı: Opsiyonel üst mastik dolgusu ve taşyünü yataklaması yapılmadığında W Class 1 su sızdırmazlık koruması sağlanamaz; olası bir şaft su baskınında alt katlardaki mekanik veya elektrik odaları zarar görür.
1) Döşeme, Döşeme Yapısı
En az 115 mm kalınlıkta, hafif veya normal ağırlıkta (1600–2400 kg/m³) betonarme döşeme.
2) Döküm Tipi Yangın Durdurucu Cihaz
Beton dökümü sırasında, montaj talimatlarına uygun olarak kalıcı şekilde yerleştirilen döküm tipi yangın durdurucu cihaz. Cihaz üst yüzey ile sıfır kesilebilir veya döşeme üstünden maksimum 140 mm taşabilir. Cihazlar 50, 75, 100 ve 150 mm (2”, 3”, 4”, 6”) anma çaplarında temin edilir. RECTORSEAL — Metacaulk Cast-in-Place Device.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde bir adet yanıcı boru veya kanal bulunur. Boru, tüp veya kanal, döşemenin her iki tarafında rijit olarak desteklenecektir. Yangın durdurucu cihazın (Madde 2) anma çapı, geçiş yapan tesisatın anma çapı ile aynı olmalıdır. Aşağıdaki tipte yanıcı boru, tüp veya kanallar kullanılabilir ve belirtilen çap/sınıflar desteklenir:
- A, B, D: Sch 40; 50, 75, 100 mm ve ayrıca 150 mm anma çapları
- C (CPVC): SDR 13.5; 50, 75, 100 mm; SDR 13.5; 150 mm; SDR 11; 50 mm; SDR 11; 75, 100 mm; SDR 21; 50 mm
- E (PEX): SDR 9; 50 mm
- F, G (PP‑R / PP‑RCT): SDR 7 veya 11; 50 mm; SDR 7.4, 11, 17 veya 17.6; 75, 100 mm
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir.
3A) Polivinil Klorür (PVC) Boru
Sch 40, masif gövdeli PVC veya hücresel gövdeli PVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için.
3B) Rijit Yanıcı Elektrik Kanalı (RNC)+
Sch 40 PVC elektrik kanalı; NFPA 70 (National Electrical Code) esaslarına uygun montaj.
3C) Klorlanmış Polivinil Klorür (CPVC) Boru
SDR 11, 13.5 veya 21 CPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için. IPEX INC — AquaRise.
3D) Polivinil Klorür (PVC‑XFR) Boru
Sch 40 masif gövdeli PVC XFR; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için.
3E) Çapraz Bağlı Polietilen (PEX) Tüp
SDR 9; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde kullanım için.
3F) Polipropilen (PP‑R) Boru
Aquatherm Greenpipe SDR 7.4 veya 11, Aquatherm Bluepipe SDR 11 veya 17.6; Kapalı (proses veya besleme) sistemlerde kullanım için.
3G) Polipropilen (PP‑RCT) Boru
Niron CoolPro veya Niron Clima SDR 4 veya 11; Niron Clima, Niron CoolPro veya Niron Nero SDR 11 veya 17; Kapalı (proses veya besleme) sistemlerde kullanım için.
4) Arka Dolgu Malzemesi
(Opsiyonel, gösterilmemiş) — Aşağıdaki tabloya göre su sızdırmazlığı için: En az 75 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü, cihaz ile tesisat arasındaki Tesisat Deliği Boşluğu içine kalıcı kalıp olacak şekilde sıkıca doldurulacaktır; üstten, gerekli mastik kalınlığını karşılayacak kadar geri çekilecektir.
5) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
(Opsiyonel, gösterilmemiş) — Mastik cihazın içinde, cihazın üst yüzeyi ile sıfır olacak şekilde uygulanır. Minimum kalınlık ve arka dolgu malzemesi aşağıdaki gibidir:
- Mastik: Metacaulk 835+ veya Metacaulk 1200; Min. kalınlık: 6 mm; Cihaz boyutu: 50, 75, 100 mm; Arka dolgu: En az 75 mm kalınlıkta, en az 65 kg/m³ taşyünü
- Mastik: Metacaulk 835+ veya Metacaulk 1200; Min. kalınlık: 10 mm; Cihaz boyutu: 150 mm; Arka dolgu: En az 75 mm kalınlıkta, en az 65 kg/m³ taşyünü
- Mastik: Metacaulk 150+ veya Metacaulk 1200; Min. kalınlık: 13 mm; Cihaz boyutu: 50, 75, 100, 150 mm; Arka dolgu: Köpük arka dolgu çubuğu
- Mastik: Metacaulk 1000; Min. kalınlık: 13 mm; Cihaz boyutu: 50, 75, 100, 150 mm; Arka dolgu: En az 100 mm kalınlıkta, en az 65 kg/m³ taşyünü.
RECTORSEAL — Metacaulk 150+, Metacaulk 835+, Metacaulk 1000 veya Metacaulk 1200.
W sınıfı su sızdırmazlığı yalnızca opsiyonel arka dolgu ve mastik kullanıldığında geçerlidir.
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu F-A-2344
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Bu yangın durdurucu sistem, özellikle hastane, okul, AVM, konut ve ofis gibi karma kullanımlı binaların döşeme geçişlerinde güvenli bir çözüm sunmaktadır. Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Yangın durdurucu cihaz, geçiş yapan yanıcı boru veya kanallar ile aynı anma çapında seçilmektedir. Yangın durdurucu malzemeler kullanılarak, yangın esnasında olası alevlerin yayılmasını engelleyerek, binaların yangın güvenliğini artırmaktadır.
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Bu sistemin uygulanmaması durumunda yangın anında ciddi riskler söz konusu olabilir. Yangın durdurucu sistemlerin eksikliği, yangının yayılmasına ve can ve mal kaybına neden olabilir. Bu nedenle, yangın durdurucu sistemlerin, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına uygun olarak projelendirilmesi ve uygulamaya geçirilmesi önem arz etmektedir. Bu sistem, test edilmiş ve sertifikalandırılmış bir yapıya sahiptir.
Metacaulk Cast-in-Place Cihaz Teknolojisi
Çok katlı nitelikli projelerde, konutlarda ve endüstriyel tesislerde dikey şaft hatlarını oluşturan PVC, CPVC, PEX ve ileri nesil polipropilen (PP-R / PP-RCT) borular, pasif yangın güvenliği senaryolarında yapının en zayıf geçiş noktalarıdır. XHEZ.F-A-2344 sistem detayı, en az 114 mm kalınlıktaki betonarme zeminlerde tüm bu farklı yanıcı boru tiplerini tek bir akıllı teknolojiyle güvence altına alan, 3 saate kadar (F180) uluslararası tescilli pasif yangın durdurucu koruması sunar.
Sistemin sızdırmazlık mimarisi, henüz kaba inşaat aşamasında beton dökülürken döşemenin ayrılmaz bir parçası haline gelen Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) entegrasyonuna dayanır. Sonradan karotla delme, hatalı harç dolgusu veya yetersiz işçilik gibi insan faktörlü riskleri tamamen sıfırlayan bu tescilli sistem, boru çapıyla birebir uyumlu gövde yapısıyla projelendirilir. Yangın anında borunun erimesiyle senkronize olarak devreye giren yüksek performanslı intumesan dolgu, dikey şaft deliklerini saniyeler içinde mühürleyerek alevleri başladığı katta hapseder. Metacaulk 1000 veya MC 150+ yangın durdurucu mastikler ile tamamlandığında W Class 1 su sızdırmazlığı performansı da sunan bu bütünsel çözüm, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.
