Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu F-A-2345
Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Betonarme döşemelerde, yanıcı boru geçişleri için kullanılan yangın durdurucu sistemler, yangının yayılmasını önlemek amacıyla tasarlanmıştır. RECTORSEAL Metacaulk Cast-in-Place Device ile birlikte, Metacaulk 150+, 835+, 1000 ve 1200 gibi yangın durdurucu mastikler kullanılarak güvenli bir geçiş sağlanmaktadır. Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Bu sistem, ASTM E814 ve UL 1479 standartları çerçevesinde UL (UnderWriters Lab.) tarafından test edilmiştir. Yangın durdurucu ürünlerin kullanımı, modern binaların yangın güvenliğini sağlamada kritik bir öneme sahiptir.
Geçiş yapan tesisatlar için uygulanacak yangın durdurucu sistemler, binaların belirli bölgelerinde, özellikle ıslak hacimlerde ve mekanik tesisat şaft geçişlerinde kullanılmaktadır. Bu sistemlerin etkili bir şekilde uygulanması, yangın anında insanların güvenliğini sağlamakta ve can kayıplarını önlemeye yardımcı olmaktadır. Ayrıca, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik çerçevesinde bu sistemlerin kurulumu zorunlu hale gelmiştir.
Detay No: F-A-2345
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Betonarme döşemelerde PVC, CPVC ve RNC gibi yanıcı boru/iletken boru geçişleri için dökme tip yangın durdurucu cihaz kullanılan yangın durdurucu sistem.
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 19/06/2020
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / CPVC Boru 75 mm / CPVC Boru 100 mm / PVC Boru 50 mm / PVC Boru 75 mm / PVC Boru 100 mm / Sert Elektriksel Yanıcı Konduit 2 inç / Sert Elektriksel Yanıcı Konduit 3 inç / Sert Elektrik Yanıcı Konduit 100 mm
Yangın Dayanımı: 120 Dakika
Betonarme döşemelerde PVC, CPVC ve RNC gibi yanıcı boru/iletken boru geçişleri için dökme tip yangın durdurucu cihaz kullanılan yangın durdurucu sistem.
Modern yapılar için yangın güvenliği, sadece yasal bir gereklilik değil, aynı zamanda bir zorunluluktur. Yangın durdurucu sistemlerin kurulumu, yapıların yangına karşı dayanıklılığını artırmak için kritik bir adımdır. Bu sistemler, ASTM E814 ve UL 1479 gibi uluslararası standartlara uygun olarak test edilmiştir. Yangın durdurucu sistemler, yangının yayılmasını önlemek ve insanların güvenliğini sağlamak amacıyla tasarlanmıştır. Bu sistemlerin kullanımı, bireylerin ve toplumun güvenliğini artırmaktadır.
Yangın durdurucu sistemlerin uygulanması, FM (Factory Mutual) onaylı malzemelerin kullanımı ile desteklenmektedir. Bu malzemeler, uluslararası standartlara uygun olarak test edilmekte ve onaylanmaktadır. Yangın durdurucu sistemlerin önemi, yangın anında binaların dayanıklılığını artırmak ve can kaybını önlemek için kritik bir rol oynamaktadır. Denge Yapı, yangın güvenliğinin sağlanmasında en iyi uygulamaları sunarak, müşterilerine güvenli yaşam alanları oluşturmayı hedeflemektedir.
Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Uygulama Esasları
Bu sistem; çıplak yanıcı plastik boruların ve elektrik kanallarının ince betonarme döşeme sistemlerinden dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak yüksek basınç farkı altında (50 Pa) test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

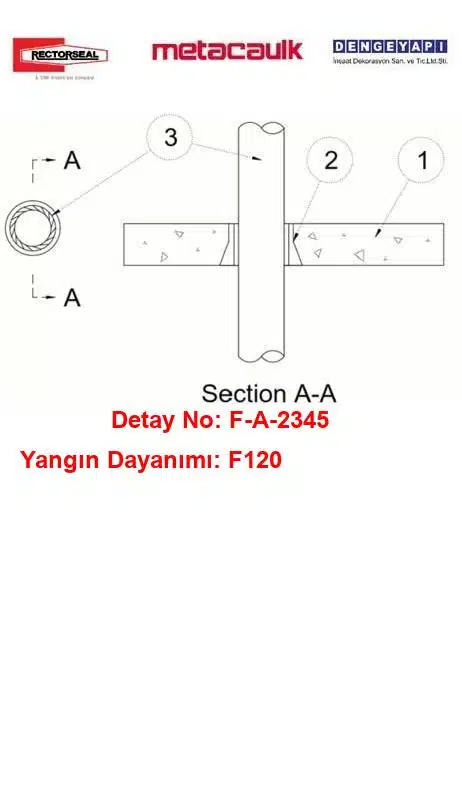

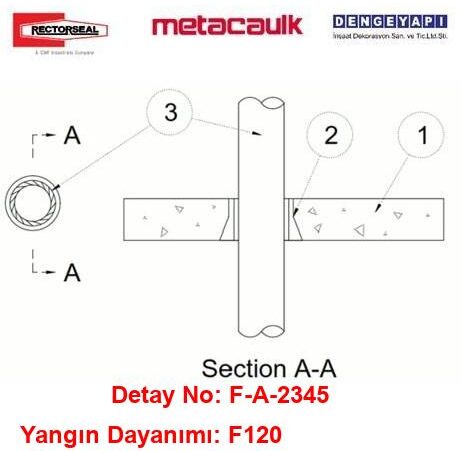

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):
-
Döşeme Yapısı: En az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
2. Geçiş Yapan Tesisat Tipleri ve Performans Değerleri (Through Penetrants): Gömme tip cihaz içerisine konsantrik (merkezlenmiş) olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Seçilen cihaz nominal çapı, geçen boru dış çapı ile birebir aynı olmalıdır.
-
Ürün Tipleri: Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC boru, Schedule 40 PVC elektrik borusu (RNC) veya SDR 13.5 CPVC boru. Kapalı veya havalıklı sistemlerde kullanımı onaylanmıştır.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
2. Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıcı olarak döşemeye entegre edilen nominal 51, 76, 102 veya 152 mm (2”, 3”, 4”, 6”) çaplarında Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır. Cihaz üst bitiş sınırı döşeme ile hem yüz kesilebilir veya en fazla 140 mm (5-1/2”) taşacak şekilde bırakılabilir.
-
4. Arka Dolgu Malzemesi (Packing Material - W Rating İçin Zorunlu): Cihaz iç boşluğuna en az 64 kg/m³ (4 pcf) yoğunlukta ve en az 76 mm (3”) kalınlıkta taşyünü sıkıştırılmalıdır. Mastiğe yataklık edecek şekilde cihaz üstünden geriye çekilmelidir.
-
5. Yangın Durdurucu Mastik (Caulk - W Class 1 İçin Zorunlu): Gömme cihazın iç boşluğuna, üst yüzeyle hem yüz bitirilecek şekilde şu alternatif kombinasyonlar uygulanabilir:
-
Metacaulk 835+ / Metacaulk 1200: 2”, 3” veya 4” cihazlarda en az 6 mm (1/4”) kalınlıkta (taşyünü üzerine).
-
Metacaulk 835+ / Metacaulk 1200: 6” cihazlarda en az 10 mm (3/8”) kalınlıkta (taşyünü üzerine).
-
Metacaulk 150+ / Metacaulk 1200: Tüm cihaz çaplarında en az 13 mm (1/2”) kalınlıkta (PE arka dolgu fitili üzerine).
-
Metacaulk 1000: Tüm cihaz çaplarında en az 13 mm (1/2”) kalınlıkta (4” taşyünü dolgu üzerine).
-
Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Uygulanmazsa Ne Olur?
-
Dikey Yangın İlerlemesi: F120 pasif yangın dayanım süresi (2 Saat) elde edilemez. Yangın anında yüksek sıcaklığa maruz kalan PVC veya CPVC boruların hızla erimesiyle döşemede açık bir dikey baca etkisi oluşur. Gömme tip cihaz kalıba sabitlenmemişse veya sızdırmazlık adımları atlanmışsa, intumesan gövde eriyen boru boşluğunu kapatamaz; alevler ve duman üst katlara saniyeler içinde yayılır.
-
Yönetmelik İhlali: Eksik veya tescilsiz uygulamalar, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşerek yapı denetim süreçlerinde majör uygunsuzluk kaydı oluşturur.
-
Su Sızdırmazlık Kaybı: Opsiyonel üst mastik dolgusu ve taşyünü yataklaması yapılmadığında W Class 1 su sızdırmazlık koruması sağlanamaz; olası bir şaft su baskınında alt katlardaki mekanik veya elektrik odaları zarar görür.
1) Döşeme
(Konfigürasyon A) Minimum 64 mm kalınlığında, donatılı hafif veya normal ağırlıklı (1600–2400 kg/m³) betonarme döşeme.
2) Yangın Durdurucu Cihaz
Beton dökümü sırasında, eşlik eden montaj talimatlarına uygun biçimde döşeme içine kalıcı olarak gömülen dökme tip yangın durdurucu cihaz. Cihaz üst yüzeyle sıfır kesilebilir veya en fazla 140 mm yukarıda çıkıntı yapabilir. Cihazlar nominal 2, 3, 4 ve 6 inç (51, 76, 102 ve 152 mm) çaplarda temin edilir. Üretici: RECTORSEAL — Metacaulk Cast‑in‑Place Device.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde bir adet yanıcı boru veya iletken boru bulunur. Boru/iletken boru döşemenin her iki tarafında rijit olarak desteklenecektir. Nominal Yangın Durdurucu Cihaz (Madde 2) boyutu, geçen tesisatın nominal çapı ile aynı olmalıdır. Aşağıdaki yanıcı boru/iletken boru tipleri kullanılabilir:
3A) Polivinil Klorür (PVC) Boru
Schedule 40, tam dolu gövdeli PVC veya hücresel gövdeli PVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım için.
3B) Rijit Yanıcı Kablo Borusu (RNC)+
National Electrical Code (NFPA 70) esaslarına uygun şekilde monte edilen Schedule 40 PVC iletken boru.
3C) Klorlanmış Polivinil Klorür (CPVC) Boru
SDR13.5 CPVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım için.
4) Arka Dolgu Malzemesi
(Opsiyonel, gösterilmemiştir) — Aşağıdaki tabloya göre su sınıfı için: Minimum 75 mm kalınlığında ve en az 65 kg/m³ yoğunlukta taşyünü batt izolasyon, Geçiş Yapan Tesisat ile cihaz arasındaki Tesisat Deliği Boşluğu’na kalıcı kalıp olacak şekilde sıkıca yerleştirilecektir; cihazın üstünden, gerekli mastik kalınlığını karşılayacak kadar geri çekilmiş durumda bırakılacaktır.
5) Yangın Durdurucu Malzeme* — Yangın Durdurucu Mastik
(Opsiyonel, gösterilmemiştir) — Mastik, cihazın içinde uygulanır ve cihazın üst yüzeyiyle sıfırdır. Minimum kalınlıklar ve arka dolgu malzemesi aşağıdaki gibidir:
- Metacaulk 835+ veya Metacaulk 1200 — Minimum kalınlık 6 mm; cihaz boyutu 2, 3, 4 inç (51, 76, 102 mm); arka dolgu: minimum 76 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü.
- Metacaulk 835+ veya Metacaulk 1200 — Minimum kalınlık 10 mm; cihaz boyutu 6 inç (152 mm); arka dolgu: minimum 76 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü.
- Metacaulk 150+ veya Metacaulk 1200 — Minimum kalınlık 13 mm; cihaz boyutu 2, 3, 4, 6 inç (51, 76, 102, 152 mm); arka dolgu: köpük fitil (arka dolgu çubuğu).
- Metacaulk 1000 — Minimum kalınlık 13 mm; cihaz boyutu 2, 3, 4, 6 inç (51, 76, 102, 152 mm); arka dolgu: minimum 102 mm kalınlıkta ve en az 65 kg/m³ yoğunlukta taşyünü.
Üretici: RECTORSEAL — Metacaulk 150+, Metacaulk 835+, Metacaulk 1000, Metacaulk 1200. W Sınıfı yalnızca opsiyonel arka dolgu ve mastik kullanıldığında geçerlidir.

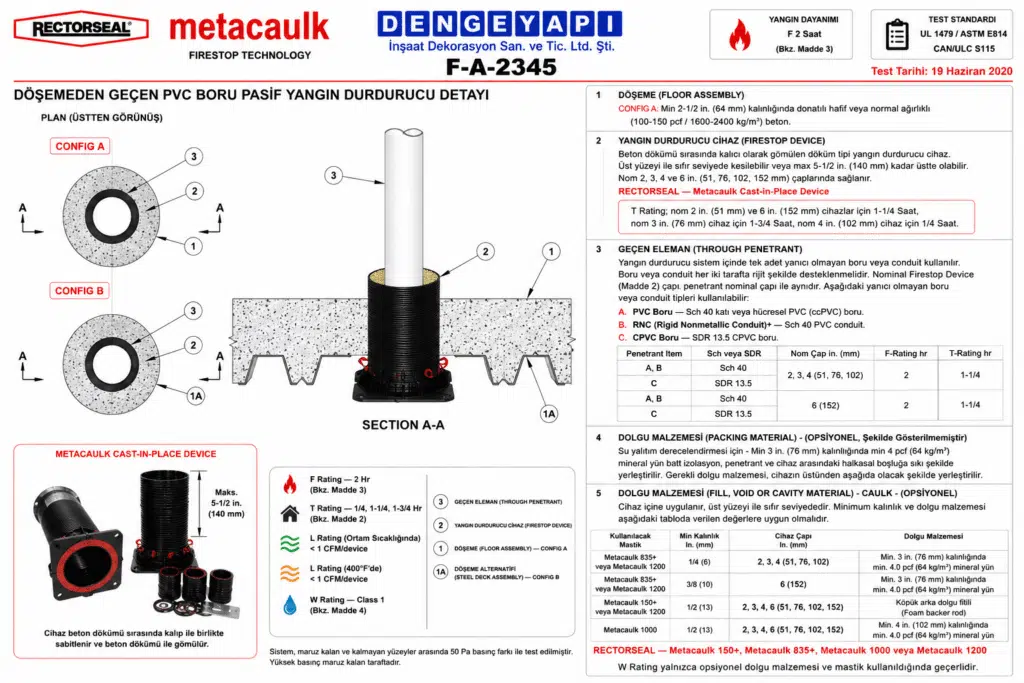

Detay İçeriği Ürünler & Alternatifleri
Onaylı Detayın PDF Dosyası
PDF Görüntüle
