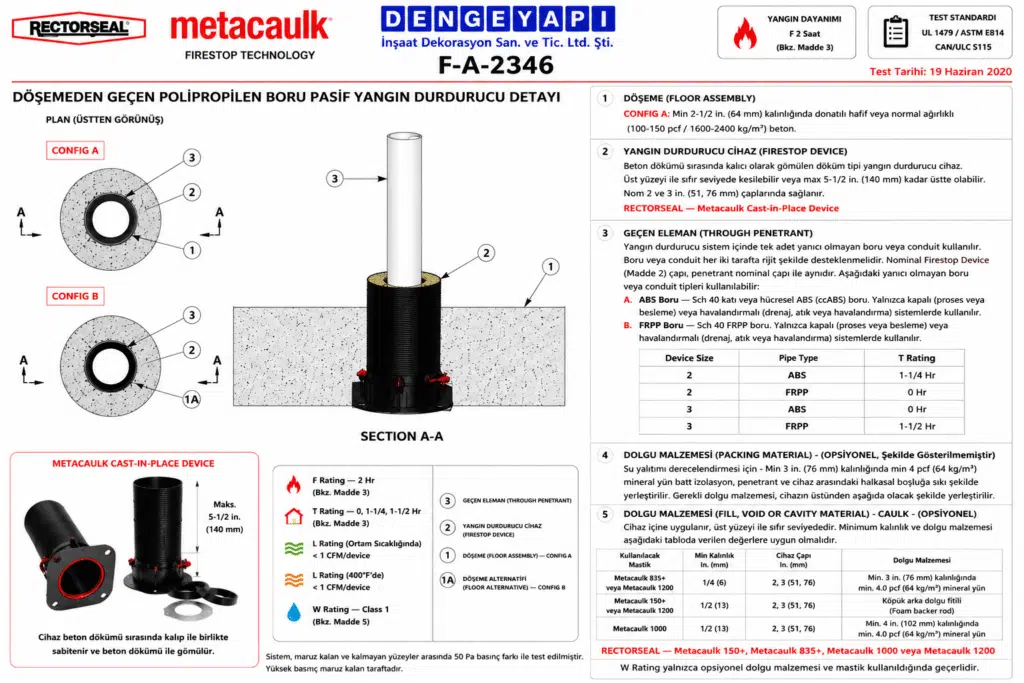

Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu F-A-2346
Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu F-A-2346, betonarme döşemelerde yerinde dökme yangın durdurucu cihaz kullanarak yanıcı boru geçişlerinin güvenli bir şekilde yalıtımını sağlamaktadır. Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Bu sistem, 50 mm (2”) ve 75 mm (3”) nominal çaplarda mevcut olup, ABS ve FRPP gibi yanıcı borularla entegre çalışmak üzere tasarlanmıştır. Yangın durdurucu cihaz, yeni döşeme betonuna gömülü olarak uygulanmakta; su sızdırmazlık ve hava sızdırmazlık gereksinimlerini karşılamak üzere Metacaulk 150+, 835+, 1000 veya 1200 yangın durdurucu mastikleri kullanılmaktadır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
Yangın durdurucu cihaz, beton dökümü sırasında kalıcı olarak gömülerek uygulanmakta ve döşeme üst kotu ile sıfırda kesilebilir veya en fazla 140 mm yukarıda bırakılabilir. Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Yangın durdurucu sistemin tüm bileşenleri, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik (BYKYHY) gerekliliklerine uygun olarak tasarlanmıştır. Yangın durdurucu sistemin montajı, üreticisinin montaj talimatlarına uygun olarak yapılmalı ve uygulama detayları proje bazında kontrol edilmelidir.
Detay No: F-A-2346
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Betonarme döşemelerde yerinde dökme yangın durdurucu cihaz kullanılarak ABS ve FRPP gibi yanıcı boru geçişlerinin güvenli şekilde yalıtımını tarif ede
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 19/06/2020
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 50 mm / ABS Boru 75 mm / FRPP Boru 50 mm / FRPP Boru 4 inç
Yangın Dayanımı: 120 Dakika
Betonarme döşemelerde yerinde dökme yangın durdurucu cihaz kullanılarak ABS ve FRPP gibi yanıcı boru geçişlerinin güvenli şekilde yalıtımını tarif ede
Yangın güvenliği, modern yapıların en önemli bileşenlerinden biridir. Yangın durdurucu sistemler, yangın anında alevlerin yayılmasını önlemek ve yapıların güvenliğini artırmak için kritik bir rol oynamaktadır. F-A-2346 sistemi, uluslararası standartlar olan ASTM E814 ve UL 1479'a uygun olarak test edilmiş ve onaylanmıştır. Bu sistemin bileşenleri, özellikle Metacaulk yangın durdurucu mastik ürünleri, etkin bir yangın bariyeri oluşturmakta ve yangın güvenliği gereksinimlerini karşılamaktadır. Uygulama detayları, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun olarak titizlikle kontrol edilmelidir.
Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu sistemlerin kullanımı, yalnızca yasal bir zorunluluk değil, aynı zamanda bina kullanıcılarının yaşam güvenliğini sağlamak açısından da hayati bir gerekliliktir. FM (Factory Mutual) onaylı malzemelerin kullanılması, sistemin etkinliğini artırmakta ve güvenilirliğini pekiştirmektedir. Denge Yapı olarak, yangın güvenliği konusundaki hassasiyetimizle, müşterilerimize en kaliteli ve güvenilir yangın durdurucu sistemleri sunmaktayız. Yangın güvenliği ile ilgili daha fazla bilgi almak için bizimle iletişime geçin.
Döşemeden Geçen Polipropilen ve ABS Boru Pasif Yangın Durdurucu Uygulama Esasları
Bu sistem; yanıcı ABS ve alev geciktiricili polipropilen (FRPP) boruların betonarme döşeme sistemlerinden dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak yüksek basınç farkı altında (50 Pa) test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):
-
Döşeme Yapısı: En az 64 mm (2-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
2. Geçiş Yapan Tesisat Tipleri ve Performans Değerleri (Through Penetrants): Gömme tip cihaz içerisine konsantrik (merkezlenmiş) olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Seçilen cihaz nominal çapı, geçen boru dış çapı ile birebir aynı olmalıdır.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
2. Yangın Durdurucu Cihaz (Firestop Device): Beton dökümü esnasında kalıcı olarak döşemeye entegre edilen nominal 51 veya 76 mm (2” veya 3”) çaplarında Metacaulk Cast-in-Place Device (Gömme Tip Yangın Durdurucu Cihaz) kullanılmalıdır. Cihaz üst bitiş sınırı döşeme ile hem yüz kesilebilir veya en fazla 140 mm (5-1/2”) taşacak şekilde bırakılabilir.
-
4. Arka Dolgu Malzemesi (Packing Material - W Rating İçin Zorunlu): Cihaz iç boşluğuna en az 64 kg/m³ (4 pcf) yoğunlukta ve en az 76 mm (3”) kalınlıkta taşyünü sıkıştırılmalıdır. Mastiğe yataklık edecek şekilde cihaz üstünden geriye çekilmelidir.
-
5. Yangın Durdurucu Mastik (Caulk - W Class 1 İçin Zorunlu): Gömme cihazın iç boşluğuna, üst yüzeyle hem yüz bitirilecek şekilde şu alternatif kombinasyonlar uygulanabilir:
-
Metacaulk 835+ / Metacaulk 1200: 2” ve 3” cihazlarda en az 6 mm (1/4”) kalınlıkta (3” kalınlıkta ve 4 pcf yoğunlukta taşyünü üzerine).
-
Metacaulk 150+ / Metacaulk 1200: 2” ve 3” cihazlarda en az 13 mm (1/2”) kalınlıkta (PE köpük arka dolgu fitili üzerine).
-
Metacaulk 1000: 2” ve 3” cihazlarda en az 13 mm (1/2”) kalınlıkta (4” kalınlıkta ve 4 pcf yoğunlukta taşyünü dolgu üzerine).
-
Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Uygulanmazsa Ne Olur?
-
Dikey Yangın ve Duman İlerlemesi: F120 pasif yangın dayanım süresi (2 Saat) elde edilemez. Yangın anında yüksek sıcaklığa maruz kalan ABS veya polipropilen (FRPP) boruların hızla erimesiyle döşemede açık bir dikey baca etkisi oluşur. Gömme tip cihaz kalıba sabitlenmemişse veya sızdırmazlık adımları atlanmışsa, intumesan gövde eriyen boru boşluğunu kapatamaz; alevler ve duman üst katlara saniyeler içinde yayılır.
-
Yönetmelik İhlali: Eksik veya tescilsiz uygulamalar, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşerek yapı denetim süreçlerinde majör uygunsuzluk kaydı oluşturur.
-
Su Sızdırmazlık Kaybı: Opsiyonel üst mastik dolgusu ve taşyünü yataklaması yapılmadığında W Class 1 su sızdırmazlık koruması sağlanamaz; olası bir şaft su baskınında alt katlardaki teknik mahaller zarar görür.

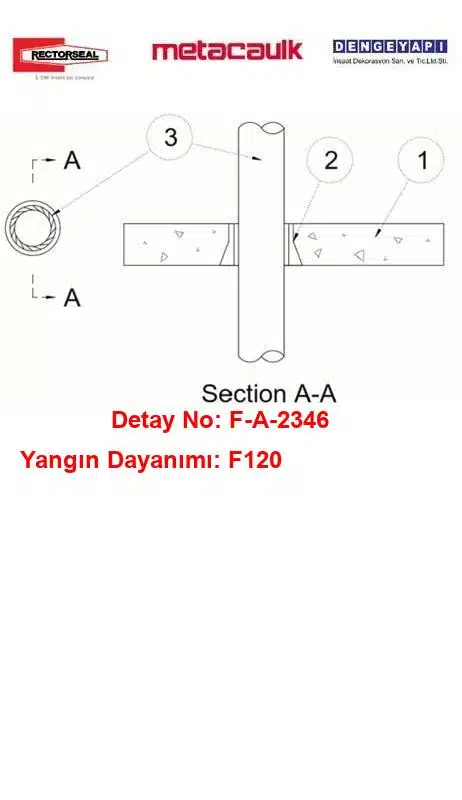

1) Döşeme Yapısı
Minimum 64 mm kalınlığında betonarme, hafif veya normal ağırlıkta beton (yaklaşık 1600-2400 kg/m³).
2) Yangın Durdurucu Cihaz
Yerinde dökme tip yangın durdurucu cihaz, beton dökümü sırasında kalıcı olarak gömülü uygulanacaktır; üreticisinin montaj talimatlarına uygun olmalıdır. Cihaz üst yüzeyi döşeme üst kotu ile sıfırda kesilebilir veya en fazla 140 mm yukarıda bırakılabilir. Cihaz nominal çapı, geçiş yapan tesisatın nominal çapı ile aynı olmalıdır. Cihazlar 50 mm (2”) ve 75 mm (3”) nominal çaplarda temin edilir. RECTORSEAL — Metacaulk Cast-in-Place Device.
3) Geçiş Yapan Tesisatlar
Yangın durdurucu sistem içinde bir adet yanıcı boru veya plastik kanal kullanılacaktır. Boru/kanal, döşeme montajının her iki tarafında rijit biçimde desteklenecektir. Nominal cihaz çapı, geçiş yapan tesisatın nominal çapına eşit olmalıdır. Aşağıdaki yanıcı boru tipleri kullanılabilir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
3A) Akrilonitril Bütadien Stiren (ABS) Boru
Schedule 40, masif çekirdekli ABS veya hücresel çekirdekli ABS (ccABS) boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılabilir.
3B) Alev Geciktiricili Polipropilen (FRPP) Boru
Schedule 40 FRPP boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılabilir.
4) Arka Dolgu Kalıp Malzemesi
Opsiyonel (Gösterilmemiş) — Su sızdırmazlık gereksinimleri için; en az 65 kg/m³ yoğunlukta taşyünü levha, Tesisat Deliği Boşluğu içine sıkıca yerleştirilerek kalıcı kalıp olacak şekilde uygulanacaktır. Minimum kalınlık 75 mm olacak ve cihaz üst yüzeyinden aşağıda bırakılarak gerekli mastik kalınlığı için boşluk bırakılacaktır.
5) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Opsiyonel (Gösterilmemiş) — Mastik cihazın içinde uygulanacak ve cihaz üst yüzeyi ile sıfırda bitirilecektir. Minimum kalınlıklar ve arka dolgu koşulları:
- Metacaulk 835+ veya Metacaulk 1200: minimum 6 mm mastik; cihaz çapı 50 mm (2”) veya 75 mm (3”); arka dolgu: en az 65 kg/m³ yoğunlukta taşyünü, minimum 75 mm kalınlık.
- Metacaulk 150+ veya Metacaulk 1200: minimum 13 mm mastik; cihaz çapı 50 mm (2”) veya 75 mm (3”); arka dolgu: köpük arka dolgu fitili.
- Metacaulk 1000: minimum 13 mm mastik; cihaz çapı 50 mm (2”) veya 75 mm (3”); arka dolgu: en az 65 kg/m³ yoğunlukta taşyünü, minimum 100 mm kalınlık.
RECTORSEAL — Metacaulk 150+, Metacaulk 835+, Metacaulk 1000 veya Metacaulk 1200.
Detay İçeriği Ürünler & Alternatifleri
Onaylı Detayın PDF Dosyası
PDF Görüntüle
Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu F-A-2346
Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu F-A-2346 sistemi, yangın durdurucu cihazı ile betonarme döşemelerde yanıcı boru geçişlerinin güvenli bir şekilde yalıtımını sağlamak için tasarlanmıştır. Bu sistemde, Metacaulk 150+, 835+, 1000 veya 1200 yangın durdurucu mastikleri kullanılarak, geçiş yapan tesisatların güvenli bir şekilde yalıtımı gerçekleştirilir. Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Sistem, hem mekanik şaftlar hem de ıslak hacimler gibi çeşitli bina yerlerinde uygulanmakta olup, yangın güvenliği açısından kritik bir öneme sahiptir. Yangın durdurucu cihazın kullanımı, yangın anında yayılma riskini azaltmakta ve yaşam güvenliğini artırmaktadır.
Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu sistemin uygulanmadığı durumlarda, yangının hızla yayılması ve büyük can ve mal kayıplarına yol açma riski bulunmaktadır. Bu nedenle, yangın durdurucu sistemlerin montajı, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e (BYKYHY) uygunluk açısından büyük önem taşımaktadır. Denge Yapı olarak, kaliteli ve test edilmiş ürünler sunarak, müşterilerimizin yangın güvenliği ihtiyaçlarını karşılamaktayız. Yangın durdurucu sistemin tüm bileşenleri, bağımsız laboratuvarlar tarafından test edilmiştir ve bu sistem, güvenilirliği ile dikkat çekmektedir.
