Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı F-A-2430 — CAN/ULC S115 uyumlu döşeme geçişi yangın durdurucu sistem (PVC/CPVC/PVC‑XFR borular)
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı F-A-2430 yangın durdurucu sistemi, betonarme döşemelerden geçen PVC, CPVC ve PVC-XFR borular için tasarlanmış bir yangın durdurucu sistemdir. Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Yangın anında, sistemin kritik bileşenlerinden biri olan MC Yangın Durdurucu Sargı, borunun çevresine sarılarak yangının yayılmasını engeller. Bu ürün, intumesan özellikleri sayesinde yangın durumunda genişleyerek boşlukları doldurur ve böylece yangın bariyeri oluşturur. Ayrıca, sistemin etkinliğini artıran taşyünü arka dolgu malzemesi, yangın anında dayanıklılığı artırarak binaların güvenliğini sağlar.
Detay No: F-A-2430
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 6 mm.
Detay Nevii: Betonarme döşemelerden geçen PVC, CPVC ve PVC‑XFR borular için tasarlanmış yangın durdurucu sistem. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak U
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Onay Tarihi: 04/09/2024
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: CPVC Boru 50 mm / PCV Boru 50 mm
Yangın Dayanımı: 120 Dakika
Betonarme döşemelerden geçen PVC, CPVC ve PVC‑XFR borular için tasarlanmış yangın durdurucu sistem. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak U
Pasif yangın koruma, modern binaların güvenliğinde kritik bir rol oynamaktadır. Yangın güvenliği düzenlemeleri ve uluslararası standartlar (ASTM E814, UL 1479) gereğince, yangın durdurucu sistemlerin uygulanması zorunlu hale gelmiştir. Bu sistemler, yangın anında can ve mal kaybını minimize etmek için geliştirilmiştir. Yangın durdurucu sistemlerin test prosedürleri, yüksek güvenlik standartları ile gerçekleştirilmekte ve bu sistemlerin etkinliği sürekli olarak kontrol edilmektedir.
FM (Factory Mutual) onaylı malzemelerin kullanımı, sistemin kalitesini ve güvenilirliğini artırmaktadır. Yangın durdurucu sistemlerin uygun şekilde uygulanması, hem yapıların dayanıklılığını artıracak hem de yangın durumlarında kritik öneme sahip bir koruma sağlayacaktır. Binaların yangın güvenliği için pasif yangın koruma yöntemlerinin kullanımı, günümüz inşaat standartlarının vazgeçilmez bir parçasıdır. Yangın durdurucu sistemlerin etkinliği, binaların güvenliği açısından büyük önem taşır.
Döşeme Geçişlerinde Çift Katmanlı Koruma: Metacaulk İntumesan Şerit Teknolojisi
Çok katlı ticari binaların, hastanelerin ve endüstriyel tesislerin dikey tesisat hatlarında sıklıkla tercih edilen PVC, uPVC, CPVC ve PVC-XFR borular, dikey yangın yayılım senaryolarında yapının en riskli geçiş noktalarını oluşturur. Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı XHEZ7.F-A-2430 sistem detayı, en az 114 mm kalınlıktaki betonarme zeminlerde bu yanıcı boru geçişlerini tam emniyet altına alan, uluslararası akredite sertifikalı bir pasif yangın durdurucu metodoloji sunar.
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Sistemin sızdırmazlık mimarisi, boru çevresine sıkıca sarılarak delik boşluğuna sürülen çift katmanlı Metacaulk Joint Strip (İntumesan Derz Şeridi), yüksek yoğunluklu taşyünü kalıbı ve yüzeyi mühürleyen Metacaulk 1000 mastik kombinasyonuna dayanır. Yangının yıkıcı ısısıyla milisaniyeler içinde aktive olan intumesan şerit, muazzam bir genleşme basıncı üreterek eriyen borunun boşluğunu aşılmaz bir kömür bariyeriyle kapatır. Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Bağımsız laboratuvarlarca test edilerek F120 (120 dakika) kesintisiz yangın dayanımı tescillenen bu profesyonel çözüm, projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.
1) Döşeme
En az 114 mm kalınlığında, hafif veya normal ağırlıklı (1600–2400 kg/m³) donatılı betonarme döşeme. Tesisat deliğinin azami çapı 203 mm olacaktır.
2) Geçiş Yapan Tesisat
Bir adet boru, yangın durdurucu sistem içinde eşmerkezli veya eksantrik yerleştirilecektir. Boru ile Tesisat Deliği çevresi arasındaki Tesisat Deliği Boşluğu min 6,4 mm ile maks 134 mm olacaktır. Boru, döşeme montajının her iki tarafında rijit olarak desteklenecektir.
2A) PVC veya uPVC Boru
Anma 50 mm (2”) çap (veya daha küçük) Schedule 40, hücresel veya masif gövdeli PVC veya uPVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanıma uygundur.
2B) CPVC Boru
Anma 50 mm (2”) çap (veya daha küçük) SDR 17 CPVC boru; kapalı (proses veya besleme) tesisat sistemlerinde kullanıma uygundur.
Anma 50 mm (2”) çap (veya daha küçük) Schedule 40, hücresel veya masif gövdeli PVC veya uPVC boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanıma uygundur.
2C) PVC‑XFR Boru
Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere, nominal 50 mm (2 inç) çapında (veya daha küçük) Schedule 40 katı çekirdekli PVC-XFR boru.
3) Yangın Durdurucu Malzeme
İki kat, anma 2 mm kalınlığında ve 76 mm genişliğinde İntumesan kuşak, borunun dış çevresi boyunca kesintisiz ve sıkı şekilde sarılacak ve bantla sabitlenecektir. Kuşak, Tesisat Deliği Boşluğu içerisine sürülerek yerleştirilecek; kuşağın alt kenarı döşemenin alt yüzeyinden 18 mm geri kalacaktır. RECTORSEAL — MC Yangın Durdurucu Sargı
4) Arka Dolgu Malzemesi
En az 100 mm kalınlığında ve en az 65 kg/m³ yoğunlukta taşyünü şilte, boşluğa sıkıca doldurularak kalıcı kalıp olacak şekilde yerleştirilecektir. Arka dolgu, gerekli Yangın Durdurucu Malzeme kalınlığını karşılayacak şekilde döşemenin alt veya üst yüzeyinden geri çekilmiş olacaktır.
5) Yangın Durdurucu Malzeme (Opsiyonel)
(Opsiyonel) — En az 6 mm kalınlıkta Yangın Durdurucu Malzeme, boşluk içerisine uygulanarak döşemenin alt veya üst yüzeyi ile sıfır seviyede bitirilecektir. RECTORSEAL — Metacaulk 1000, Metacaulk 150+, Metacaulk 1200
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı F-A-2430 — CAN/ULC S115 uyumlu döşeme geçişi yangın durdurucu sistem (PVC/CPVC/PVC‑XFR borular)
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı F-A-2430 yangın durdurucu sistemi, özellikle konut, ticari ve endüstriyel binalarda döşeme penetrasyonları ve şaft ile ıslak hacim boru geçişleri için idealdir. Kullanımı, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine uygun olarak gerçekleştirilmelidir. Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Bu sistem, yangın güvenliğini artırmak ve yangının yayılmasını önlemek amacıyla tasarlanmıştır. Yangın durdurucu sistemlerin uygulanmaması, can ve mal güvenliğini ciddi şekilde tehlikeye atabilir. Yangın anında, tesisatların etrafındaki boşlukların kapatılmaması durumunda yangının yayılması kaçınılmazdır. Bu nedenle, MC Yangın Durdurucu Sargı ve taşyünü arka dolgu malzemesi gibi ürünlerin kullanımı, yangın güvenliğini artırmak açısından büyük önem taşır.
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Uygulama Esasları
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Bu sistem; yanıcı plastik boruların betonarme döşeme sistemlerinden dikey geçişlerini sızdırmaz hale getirmek amacıyla CAN/ULC S115 standardına uygun olarak 50 Pa yüksek basınç farkı altında test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

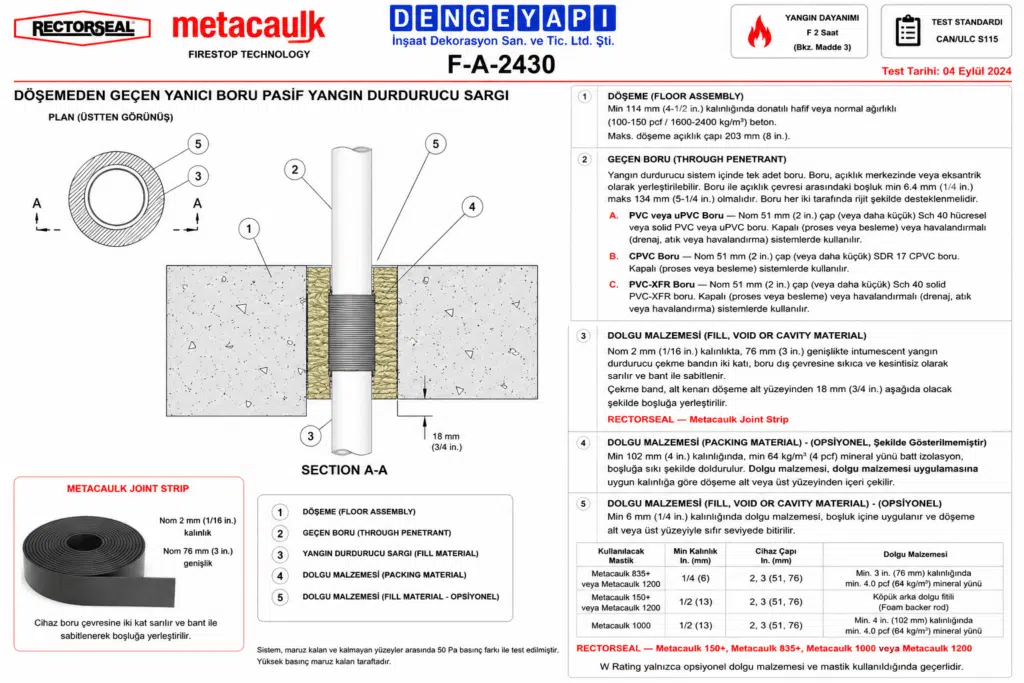

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):
-
Döşeme Yapısı: En az 114 mm (4-1/2”) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme.
-
Tesisat Deliği: Maksimum dairesel açıklık çapı 203 mm (8”) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrant): Tesisat deliği içerisinde konsantrik (merkezlenmiş) ya da eksantrik konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi:
-
PVC veya uPVC Boru : Nominal 51 mm (2”) veya daha küçük çapta, Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC/uPVC boru; kapalı (proses/besleme) veya havalıklı (drenaj/atık/havalık) sistemlerde.
-
CPVC Boru : Nominal 51 mm (2”) veya daha küçük çapta, SDR 17 CPVC boru; kapalı sistemlerde.
-
PVC-XFR Boru : Nominal 51 mm (2”) veya daha küçük çapta, Schedule 40 dolu gövdeli PVC-XFR boru; kapalı veya havalıklı sistemlerde.
-
Aralık: Boru dış çeperi ile delik kenarı arasındaki tesisat deliği boşluğu en az 6.4 mm (1/4”) ile en fazla 134 mm (5-1/4”) arasında olmalıdır.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3. İntumesan Derz Şeridi / Sargı (Fill, Void or Cavity Material):
-
Ürün Adı: Metacaulk Joint Strip (İntumesan Derz Şeridi).
-
Ölçü ve Katman: Nominal 2 mm (1/16”) kalınlığında ve 76 mm (3”) genişliğinde intumesan şerit. Boru çevresine eksiksiz iki kat halinde sıkıca sarılmalı ve bantla sabitlenmelidir.
-

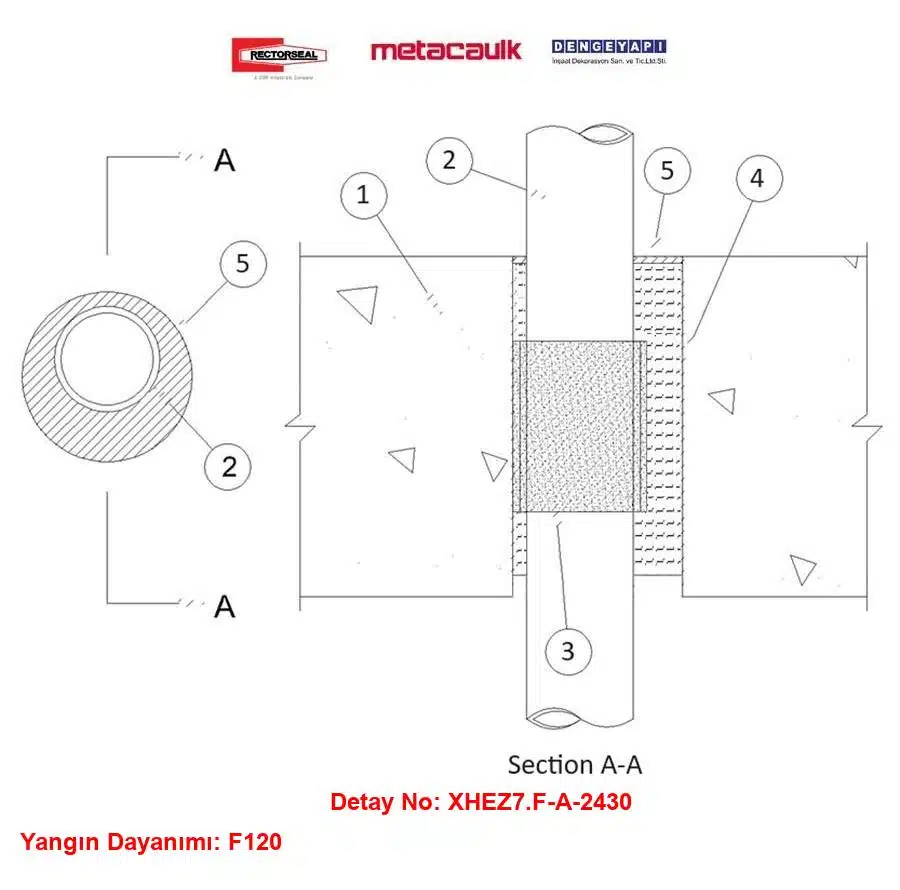

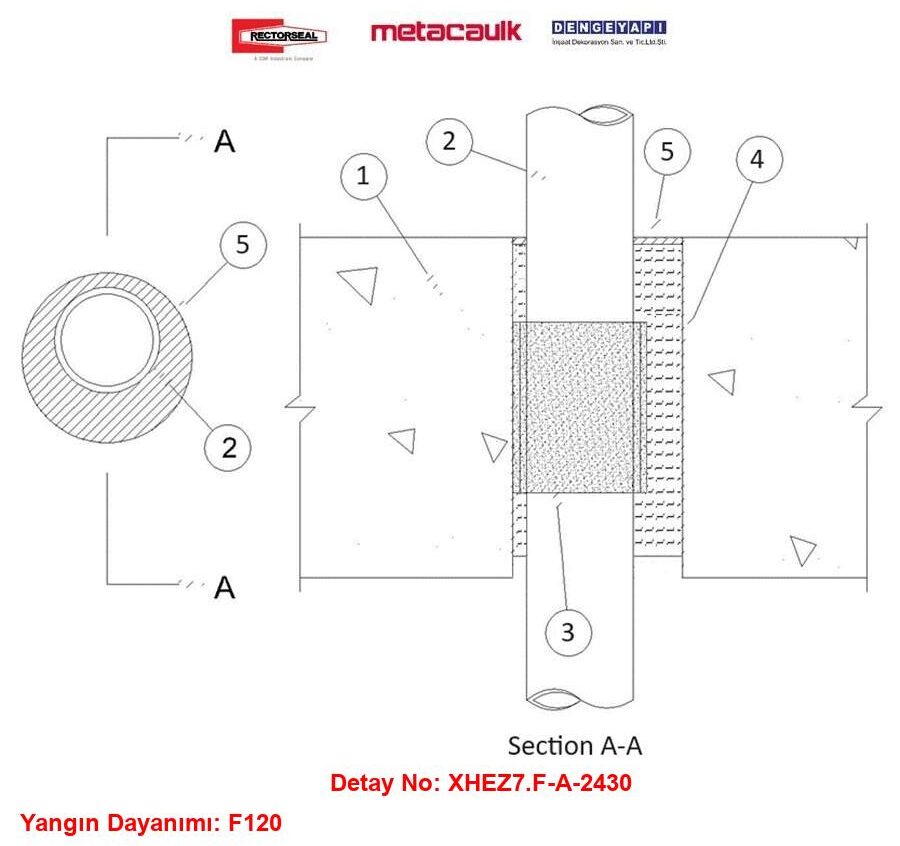

Uygulama Konumu: Şerit grubu tesisat deliği boşluğu içerisine sürülmeli, alt kenarı döşemenin alt yüzeyinden 18 mm (3/4”) içeride kalacak (recessed) şekilde konumlandırılmalıdır (Bkz. kesit çizimi:
Section A-A).
-
-
4. Arka Dolgu Malzemesi (Packing Material): Tesisat deliği boşluğunun kalan kısımlarına en az 64 kg/m³ (4 pcf) yoğunlukta ve en az 102 mm (4”) kalınlıkta taşyünü sıkıca yerleştirilerek kalıcı kalıp formu oluşturulmalıdır. Dolgu malzemesi, uygulanacak opsiyonel mastik derinliğine göre döşeme üst veya alt yüzeyinden geriye çekilmelidir.
-
5. Yangın Durdurucu Mastik (Caulk - İsteğe Bağlı): Tesisat deliği boşluğu içerisine, döşemenin üst veya alt yüzeyiyle tamamen hem yüz olacak şekilde en az 6 mm (1/4”) kalınlıkta Metacaulk 1000, Metacaulk 150+ veya Metacaulk 1200 pasif yangın durdurucu mastik uygulanabilir.
Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Uygulanmazsa Ne Olur?
-
Dikey Yangın İlerlemesi: F120 pasif yangın dayanım süresi (2 Saat) elde edilemez. Yangın anında yüksek sıcaklığa maruz kalan PVC, uPVC, CPVC veya PVC-XFR boruların hızla erimesiyle döşemede açık bir dikey baca etkisi oluşur.
Section A-Akesitinde belirtilen çift kat sargı (joint strip) kuralına uyulmaması veya şeridin döşeme alt sınırından 18 mm içeride bırakılmaması durumunda, eriyen borunun boşluğunu kapatacak intumesan genleşme basıncı yakalanamaz. Alevler, duman ve zehirli gazlar dikey doğrultuda üst katlara hızla yayılır. -
Yönetmelik İhlali: Eksik veya hatalı uygulamalar, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşerek yapı denetim ve kabul süreçlerinde teknik uygunsuzluk oluşturur.
