Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı F-A-2431 — CAN/ULC S115 PVC/CPVC/PVC-XFR ve Sert Plastik Borular için Döşeme Geçişi Yangın Durdurucu Sistem

Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı F-A-2431 yangın durdurucu sistemi, geçiş yapan tesisatların güvenli bir şekilde kapatılmasını sağlamak amacıyla tasarlanmıştır. Bu sistem, konut, ticari ve yüksek katlı binalarda MEP şaft ve ıslak hacim geçişleri gibi alanlarda kullanılmaktadır. Kullanılan MC Yangın Durdurucu Sargı ve Yangın Durdurucu Mastik ürünleri, yangın ve duman sızıntısını önleyerek, yangın güvenliğini artırmaktadır. Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Uygulama yapılmadığı takdirde, yangın riski artmakta ve bu da ciddi can ve mal kaybına yol açabilmektedir.

Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış ve test edilmiştir. Yangın durdurucu sistemin bileşenleri, yangın dayanımını artırmakta ve güvenli bir ortam sağlamaktadır. Test edilmiş ve sertifikalı olması, kullanıcıların güvenliğini artırmakta ve yangın durumlarında olası zararları en aza indirmektedir.

Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Uygulama Esasları

Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Bu sistem; yanıcı plastik boruların ve elektrik kanallarının çelik kompozit döşeme trapez sacı detayına sahip zeminlerden veya standart betonarme döşemelerden dikey geçişlerini sızdırmaz hale getirmek amacıyla CAN/ULC S115 standardına uygun olarak yüksek basınç farkı altında (50 Pa) test edilmiştir. Teknik inceleme kapsamında Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı sistemin sunduğu pasif yangın dayanım süresi, döşeme tipine bağlı olarak F60 veya F120 (1 veya 2 Saat) olarak tescil edilmiştir.

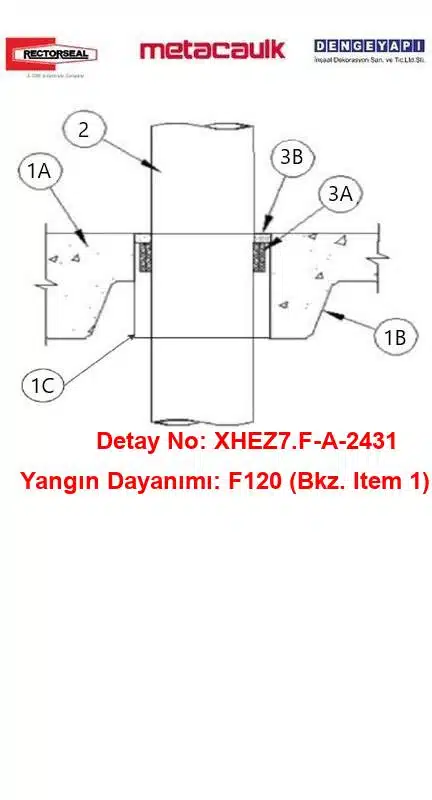

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor Assembly):

• 1. Konfigürasyon A (Standart Betonarme Döşeme): En az 152 mm (6 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) betonarme döşeme. Maksimum tesisat deliği açıklığı çapı 203 mm (8 in.) olmalıdır.

• 1A. Konfigürasyon B (Çelik Kompozit Döşeme):

  • A. Beton: En az 64 mm (2-1/2 in.) kalınlıkta takviyeli hafif veya normal yoğunlukta (1600-2400 kg/m³) beton.

  • B. Çelik Döşeme: En fazla 76 mm (3 in.) derinlikte oluklu galvanize trapez sac (kompozit döşeme trapez sacı). Maksimum tesisat deliği açıklığı çapı 203 mm (8 in.) olmalıdır.

  • C. Metal Kılıf (Metallic Sleeve): Çelik kompozit döşeme detayının kullanıldığı durumlarda uygulanması zorunludur. En az 0.41 mm (30 gauge) kalınlıkta galvaniz sac sarmalından imal edilen, boyuna ek yerinde en az 25 mm (1 in.) bini (lap) bulunan, nominal 203 mm (8 in.) veya daha küçük çapta dairesel kılıf boru. Kılıf boyu en az 140 mm (5-1/2 in.) olmalı ve trapez sacın alt yüzeyiyle hem yüz bitirilecek şekilde monte edilmelidir.

2. Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrant):

Tesisat deliği içerisinde konsantrik (merkezlenmiş) ya da eksantrik konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Boru hatları ile delik çeperi arasındaki nominal tesisat deliği boşluğu sabit 19 mm (3/4 in.) olmalıdır.

• A. PVC veya uPVC Boru: Nominal 152 mm (6 in.) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli borular; kapalı ya da havalıklı sistemlerde.

• B. CPVC Boru: Nominal 152 mm (6 in.) veya daha küçük çapta, SDR 17 CPVC boru; kapalı sistemlerde.

• C. PVC-XFR Boru: Nominal 152 mm (6 in.) veya daha küçük çapta, Schedule 40 dolu gövdeli PVC-XFR boru; kapalı ya da havalıklı sistemlerde.

• D. Rigid Nonmetallic Conduit (RNC): Nominal 152 mm (6 in.) veya daha küçük çapta, Schedule 40 PVC elektrik borusu (NFPA 70 uyumlu).

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. İntumesan Derz Şeridi (Joint Strip):

  • Ürün Adı: Metacaulk Joint Strip.

  • Ölçü ve Katman Yapısı: Nominal 2 mm (1/16 in.) kalınlığında ve 76 mm (3 in.) genişliğinde intumesan şerit. Boru dış çapına göre sarılması gereken tescilli katman sayıları aşağıdaki tabloya uygun olmalıdır:

* **Uygulama:** Şeritler borunun dış çevresine boşluksuz ve sıkıca sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve bantla sabitlenmelidir. Şerit grubu tesisat deliği boşluğu içerisine sürülmeli; alt kenarı döşemenin en alt sınırından (trapez sac alt hizasından) **tam 70 mm (2-3/4 in.) içeride kalacak (recessed)** şekilde yukarı doğru itilmelidir.

• 3B. Yangın Durdurucu Mastik (Caulk):

  • Ürün Adı: Metacaulk 1000, Metacaulk 150+ veya Metacaulk 1200.

  • Uygulama Derinliği: Tesisat deliği boşluğu içerisine, döşemenin üst yüzeyinden itibaren en az 6 mm (1/4 in.) kalınlıkta kesintisiz uygulanmalı ve beton üst zemin yüzeyiyle tamamen hem yüz düzeltilmelidir.

Çelik Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Sargı Uygulanmazsa Ne Olur?

• Dikey Yangın İlerlemesi: Tesisat çapına ve döşemeye bağlı tescilli 1 veya 2 saatlik pasif yangın dayanım süreleri elde edilemez. Yangın anında yüksek sıcaklığa maruz kalan 150 mm (6 in.) gibi büyük çaplı PVC, uPVC, CPVC veya PVC-XFR boruların hızla erimesiyle döşemede açık bir dikey baca etkisi oluşur. kesitinde gösterilen sargı katman sayısı kuralına uyulmaması veya sargının döşeme altından 70 mm içeride konumlandırılmaması durumunda, eriyen borunun boşluğunu kapatacak intumesan mekanizma genleşme basıncı üretemez; alevler ve zehirli gazlar üst katlara saniyeler içinde yayılır.

• Mevzuat ve Yönetmelik İhlali: Çelik kompozit döşemede metal kılıfın (Item 1C) atlanması veya tescilsiz sargı yapılması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşürerek yapı denetim kabul süreçlerinde majör uygunsuzluk kaydı oluşturur.

• Zehirli Gaz Sızıntısı: Üst bitiş sınırındaki mastik derinliğinin standart altı kalması durumunda düşük hava sızıntısı (L Rating) performansı karşılanamaz, bu da yangının ilk safhalarında katlar arasında yoğun duman sızmasına sebebiyet verir.
