Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı F-A-8028
Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı F-A-8028
Yangın durdurucu sistemi, iki saatlik yangın dayanımı sağlamak amacıyla tasarlanmış bir çözümdür. Bu sistem, döşemelerde geçiş yapan tesisatların güvenliğini artırmak için yüksek kaliteli malzemelerle üretilmiştir. ASTM E814 ve UL 1479 standartlarına uygun olarak test edildiği için güvenilir bir çözüm sunmaktadır. Yangın durdurucu sistem, minimum 64 mm kalınlığında betonarme döşeme yapısına entegre olan yangın durdurucu cihazlar içerir. Bu cihazlar, döşeme yüzeyinin üzerine maksimum 140 mm kadar çıkabilir veya düz olacak şekilde kesilebilir. Bu özellik, geçiş yapan tesisatların etrafında sıkı bir sızdırmazlık sağlamak amacıyla geliştirilmiştir.
Sistemde kullanılan yangın durdurucu malzeme, minimum 102 mm kalınlıkta ve minimum 65 kg/m³ yoğunluğundaki taşyünü levha izolasyondan oluşmaktadır. Bu malzeme, boşluk içerisine sıkıca yerleştirilerek yüksek bir sızdırmazlık performansı sağlar. Yangın durdurucu mastik de, maksimum 13 mm kalınlıkta uygulanarak, sistemin genel dayanıklılığını artırır. F-A-8028, bağımsız laboratuvarlar tarafından test edilerek onaylanmış bir sistemdir, bu da onu güvenli ve etkin bir yangın durdurucu çözüm haline getirir.
Döşeme Geçişlerinde F120 Yangın Dayanımı ve Uygulama Esasları
Bu sistem, karma tesisat geçişlerinin (metal borular ve yanıcı borular) betonarme döşeme veya çelik kompozit döşeme sistemlerinden geçişini sızdırmaz hale getirmek için ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu yangın dayanımı F120 (120 dakika) olarak belirlenmiştir.
Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı Tesisat Bileşenleri ve Ölçü Sınırları:
-
Döşeme Elemanları: En az 114 mm (4-1/2”) kalınlıkta betonarme döşeme veya çelik kompozit döşeme trapez sacı üzerine dökülmüş betonarme beton.
-
Tesisat Deliği: En fazla 150 mm (6”) çapında dairesel açıklık.
-
Metal Borular (Maks. 6 Adet):
-
Çelik Boru / Elektrik Metal Borusu (EMT): En fazla 38 mm (1-1/2”) çapında, Schedule 10 (veya daha kalın).
-
Bakır Boru / Bakır Tüp: En fazla 38 mm (1-1/2”) çapında, Type L (veya daha kalın).
-
-
Aralıklar: Tesisatlar arası mesafe min. 0 mm (noktasal temas) ile maks. 38 mm (1-1/2”) olmalıdır. Tesisatlar ile tesisat deliği boşluğu kenarı arası mesafe min. 0 mm ile maks. 38 mm (1-1/2”) olmalıdır. İzolesiz metal borular ile yanıcı borular arasında en az 6 mm (1/4”) mesafe korunmalıdır.
Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı Uygulama Gereklilikleri:
-
Arka Dolgu Malzemesi: En az 65 kg/m³ yoğunlukta taşyünü, tesisat deliği içerisine en az 100 mm (4”) kalınlıkta sıkıştırılarak yerleştirilmelidir.
-
Yangın Durdurucu Malzeme:
-
Ürün Adı: Metacaulk 1000 veya Metacaulk 150+ Metacaulk 1200.
-
Uygulama Derinliği: Tesisat deliği boşluğu içerisine döşemenin üst yüzeyinden en az 13 mm (1/2”) kalınlıkta uygulanmalı ve yüzeyle hem yüz olacak şekilde düzeltilmelidir. Noktasal temas olan noktalarda en az 6 mm (1/4”) çapında ek bir sızdırmazlık hattı oluşturulmalıdır.
-
Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı Uygulanmazsa Ne Olur?
-
Yangın Geçişi: F120 yangın dayanımı sağlanamaz; yangın anında yanıcı boruların erimesiyle oluşan boşluklardan alevlerin üst katlara sızması engellenemez.
-
Yönetmelik İhlali: Uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı hale gelerek yapı güvenliğini tehlikeye atar.
-
Sızdırmazlık Kaybı: Taşyünü dolgusunun 100 mm derinlikten az yapılması, yangın anındaki yüksek basınca karşı sızdırmazlık katmanının çökmesine ve duman sızıntısına neden olur.
Detay No: F-A-8028
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 13 mm.
Detay Nevii: Metal Boru ve Kablo Karma Geçişi
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Çelik Kompozit Döşeme veya Tavan
Onay Tarihi: 04/12/2018
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Metal Boru, Konduit / Kablo / İzoleli Boru / Grup, Kombine Geçişler
Boru Malzemesi: Bakır Boru / Çelik Boru / Çelik Kondüit
Geçen Boru / Çapı: Bakır Boru 1-1/2 inç / Çelik Boru 1-1/2 inç / Çelik Kondüit 1-1/2 inç
Boru İzolasyon Malzemesi: Cam Yünü Boru İzolasyonu / Esnek köpük
Yangın Dayanımı: 120 Dakika
Metal Boru ve Kablo Karma Geçişi
Yangın koruma sistemleri, günümüz inşaat standartlarında kritik bir role sahiptir. Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu DetayıF-A-8028 yangın durdurucu sistemi, modern binalarda pasif yangın koruma sağlamak için geliştirilmiştir. Bu sistem, ASTM E814, UL 1479 gibi uluslararası standartlara uygun olarak test edilmiştir ve FM (Factory Mutual) onaylı malzemeler kullanılarak üretilmiştir. Yangın durdurucu sistemlerin doğru bir şekilde uygulanması, yangın anında yapıların güvenliğini artırır ve yangının yayılmasını önler.
Yangın güvenliği, hem insan hayatını koruma hem de maddi hasarları azaltma açısından hayati öneme sahiptir. Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı F-A-8028 sistemi, geçiş yapan tesisatlarda sağlanan sızdırmazlık sayesinde, yangının yayılma riskini minimize eder. Bu nedenle, bu sistemi kullanarak binaların yangın güvenliğinin artırılması, hem yasal gereklilikler hem de yapı güvenliği açısından büyük önem taşımaktadır. Yangın durdurucu sistemlerin uygulanması, modern yapılar için kaçınılmaz bir gereklilik haline gelmiştir.

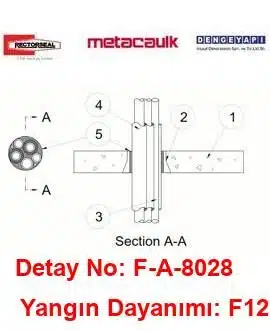

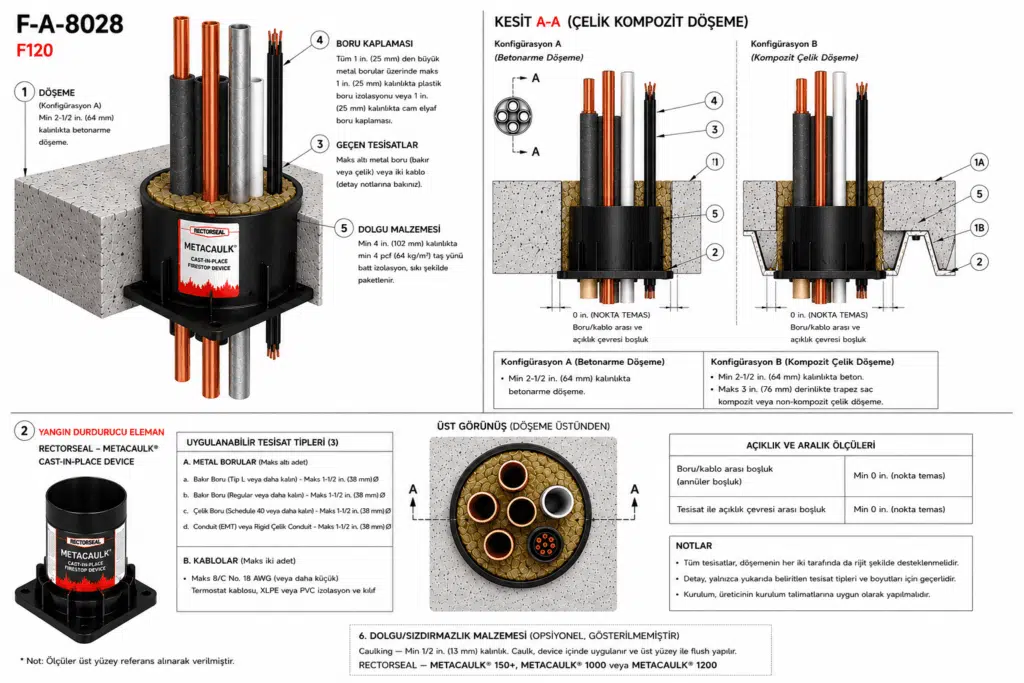

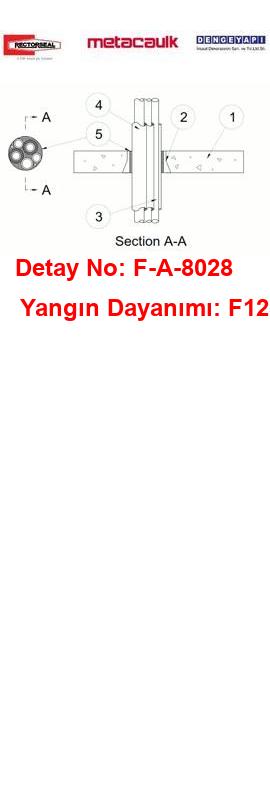

1) Döşeme
(Konfig A) Minimum 64 mm kalınlıkta betonarme, hafif veya normal ağırlıklı (100-150 pcf veya 1600-2400 kg/m3) beton.
1A) Kompozit Döşeme
(Konfigürasyon B) Madde 1'e alternatif olarak. Yangına dayanıklı, korumasız beton ve çelik döşeme montajı:
A. Beton — En az 2-1/2 inç (64 mm) kalınlığında takviyeli hafif veya normal ağırlıkta (100-150 pcf veya 1600-2400 kg/m3) beton.
B. Çelik Döşeme ve Kalıp Üniteleri — Kompozit veya kompozit olmayan, en fazla 3 inç (76 mm) derinliğinde oluklu galvanizli üniteler.
2) Yangın Durdurucu Sistem
Beton dökümü sırasında, beraberindeki kurulum talimatlarına uygun olarak kalıcı olarak yerleştirilen, yerinde dökme yangın durdurma cihazı. Cihaz, zeminin üst yüzeyinden en fazla 5-1/2 inç (140 mm) veya 3-1/2 inç (89 mm) yukarıya doğru çıkıntı yapabilir veya minimum 2-1/2 inç (64 mm) veya 4-1/2 inç (114 mm) kalınlığındaki zeminlerde zeminin üst yüzeyiyle aynı hizada kesilebilir. Cihazlar nominal 2 inç (51 mm), 3 inç (76 mm), 4 inç (102 mm) ve 6 inç (152 mm) boyutlarında mevcuttur.
RECTORSEAL — Metacaulk Yerinde Dökme Cihazı
3) Geçiş Yapan Tesisatlar
Boru, tüp veya kablolar boşluk içerisinde toplanacaktır. Tesisat ve boşluk çevresi minimum 0 mm (temas noktası) olacaktır. Tesisatlar döşemenin her iki tarafında da sağlam bir şekilde desteklenecektir.
3A) Metal Borular
Açıklık içerisine en fazla altı boru veya tüp kurulabilir. Kullanılabilecek metal borular, kanallar veya tüpler şunlardır:
a. Bakır Boru — Nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) L tipi (veya daha kalın) bakır boru.
b. Bakır Boru — Nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) normal (veya daha kalın) bakır boru.
c. Çelik Boru — Nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) Schedule 40 veya daha kalın çelik boru.
d. Kanal — Nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) çelik elektrik metal boru (EMT) veya nominal 1-1/2 inç (38 mm) çapında (veya daha küçük) rijit çelik kanal.
3B) Kablolar
En fazla iki adet, maksimum 8/C No. 18 AWG (veya daha küçük) termostat kablosu; XLPE veya PVC izolasyonlu ve XLPE veya PVC kılıflı.
4) Boru Kaplamaları
Tüm tüplerin kalınlığı nominal 25 mm'den büyük olanlar aşağıdaki boru kaplamalarıyla sağlanacaktır.
4A) Tüp İzolasyonu-Plastikler
Maksimum 25 mm kalınlıkta akrilonitril bütadien/polivinil klorür (AB/PVC) esnek köpük, tüp şeklinde sağlanır. Tüp izolasyon malzemesi, UL 94 Yanıcılık Sınıflaması 94-5A olan herhangi bir Tanınmış Bileşen tüp izolasyon malzemesi kullanılabilir.
4B) Boru ve Ekipman Kaplama Malzemeleri
Nom 25 mm kalınlıkta içi boş silindirik ağır yoğunluklu cam fiber üniteler, dış yüzü al-yüzeyi ile kaplanmış. Enine ekler, ürün ile sağlanan tutulmuş metal bağlantı elemanlarıyla veya metal klipslerle emniyete alınır.
5) Dolgu Malzemesi
Minimum 102 mm kalınlıkta minimum 65 kg/m3 yoğunlukta taşyünü levha izolasyon, boşluk içine sıkıca yerleştirilecektir.
6) Yangın Durdurucu Malzeme — Mastik
(Opsiyonel, Gösterilmemiş) - Min 13 mm kalınlık. Cihazın üst yüzeyi ile düz olacak şekilde mastik uygulanacaktır.
RECTORSEAL — Metacaulk 150+,Metacaulk 1000 or Metacaulk 1200
Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı F-A-8028
Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı F-A-8028 yangın durdurucu sistemi, özellikle ticari binalar ve endüstriyel tesislerde kullanıma uygun bir çözümdür. Bu sistem, geçiş yapan tesisatların etrafında yüksek sızdırmazlık sağlarken, aynı zamanda yangın anında yapıların güvenliğini artırır. Yangın durdurucu ürünler, sistemin genel etkinliği için kritik öneme sahiptir. Sistem, taşyünü levha izolasyon, yangın durdurucu mastik ve yangın durdurucu cihazlar gibi bileşenlerden oluşmaktadır. Bu bileşenler, döşemelerdeki tesisatların güvenli bir şekilde korunmasını sağlar ve yangının yayılmasını önler.
Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı F-A-8028 sistemi, yangın durdurucu malzemelerin Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına uygun olarak kullanılmasıyla tasarlanmıştır. Yangın durdurucu sistemlerin uygulanmaması, yangının hızla yayılması ve potansiyel can ve mal kaybı riskini artırması anlamına gelir. Yangın güvenliği, modern binaların tasarımında önemli bir yere sahiptir ve F-A-8028 gibi sistemler, bu alanda etkili çözümler sunmaktadır. Yangın durdurucu sistemin uygulanması, yapıların yangın güvenliğini artırarak, herhangi bir olumsuz duruma karşı koruma sağlar.
Döşeme Geçişlerinde İleri Seviye Yangın İzolasyonu: Metacaulk Çözümleri
Yapıların döşeme geçişlerinde metal ve yanıcı boruların bir arada bulunması, yangın anında dikey yönde yayılım riskini en üst düzeye çıkarır. Betonarme veya Çelik Döşeme Geçen Karma Boru Yangın İzolasyonu Detayı F-A-8028 sistem detayı, betonarme ve çelik kompozit döşemelerden geçen karma tesisat grupları için F120 (120 dakika) tescilli yangın izolasyonu sunar.
Metacaulk 1000 ve Metacaulk 150+ veya Metacaulk 1200 yangın durdurucu mastikler, üstün intumesan özellikleri sayesinde yangın anında genleşerek tesisat çevresini tamamen mühürler. Özellikle noktasal temas (point contact) gibi zorlu uygulama noktalarında dahi sızdırmazlık bütünlüğünü koruyan bu sistem, duman ve alevlerin katlar arası geçişini fiziksel bir bariyerle durdurur. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyum sağlayan bu detay, projelerinizde pasif yangın güvenliğini garanti altına alır.
