F-A-8029
Betonarme Döşemeden Geçen 1-1/2 inç Elektrik Konduiti F120 Biostop 500+ / Rectorseal Cast -in- Place Firestop Device Yangın Durdurucu Detayı F-A-8029
Betonarme döşemelerden birden fazla metal boru ve sınırlı sayıda termostat kablosunun geçişi için F120 yangın durdurucu sistem. Döşemeye Rectorseal Biostop veya Cast-in-Place Firestop Device yerleştirilir.
Detay Bilgileri
Sistem Hakkında
F-A-8029 detayı; betonarme döşemeden geçen Elektrik Metal Borusu (EMT) uygulamalarında, döşemenin yangın dayanımının sürekliliğini sağlamak için tasarlanmış, sahada kolay uygulanabilen bir Yangın Durdurucu Sistem yaklaşımı sunar. Geçiş yapan tesisatlar, özellikle elektrik konduitleri söz konusu olduğunda, yangın ve dumanın katlar arası yayılmasına açık bir yol oluşturur. Bu nedenle, doğru seçilmiş ürün ve doğru montaj yöntemi ile bu açıklıkların güvenli şekilde kapatılması kritik önemdedir. Sistem, hastane, AVM, ofis ve konut gibi yapılarda yaygın olarak tercih edilmekte, proje ve saha ekiplerine yüksek güvenilirlik sağlayan standartlaştırılmış bir çözüm sağlar.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Test standardı, döşemeden geçen tesisatların yangın altında bütünlüğünü ve alev/duman geçişini engelleme yeterliliğini doğrulamak üzere kurgulanmıştır. Böylece uygulama, sadece ürün performansına değil aynı zamanda doğru detaylandırma ve kurulum adımlarına dayanan, kanıtlanmış bir çözüm haline gelir.
F-A-8029’da iki ana çözüm yaklaşımı öne çıkar: döşeme içi gömülü uygulamalar için RectorSeal Cast-in-Place Firestop Device ve yenileme/sonradan açılan tesisat deliklerinde pratik bir çözüm için RectorSeal Biostop 500+. Her iki uygulamada da arka dolgu malzemesi olarak en az 100 mm kalınlığında ve 65 kg/m³ yoğunlukta taşyünü boşluğa sıkı şekilde yerleştirilmeli; yüzeyler temiz, kuru ve tozdan arındırılmış olmalıdır. Taşyünü arka dolgu, hem yangın sırasında ısı transferini sınırlayan bir bariyer görevi görür hem de üstte uygulanacak yangın durdurucu malzemenin güvenli şekilde çalışmasına yardımcı olur.
Elektrik Metal Borusu (EMT) için 38 mm (1-1/2″) çaplı geçişlerde, uygun tesisat deliği boşluğu tasarımı ve kenar temizliği sağlanmalıdır. Gömülü cihaz tercih edildiğinde döküm öncesi konumlandırma, şablon kullanımı ve kot kontrolü önemlidir. Mastik/harç esaslı çözüm tercihinde ise yüzey hazırlığı, derz derinliği, uygulama kalınlığı ve kürlenme koşulları üretici talimatlarına uygun yürütülmelidir. Uygulama sonrası, görsel kontrol, yüzey sürekliliği ve etiketleme gibi kalite güvence adımlarının kayıt altına alınması önerilir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gereği, döşeme yangın dayanımının sürekliliğinin sağlanması zorunludur. Bu kapsamda, proje onayı sırasında kullanılan ürünlerin çapları, tesisat deliği boşlukları ve taşyünü kalınlık/yoğunluk değerlerinin doğrulanması kritik öneme sahiptir. Ayrıca şantiye uygulamalarında, detay çizimleri ile üretici talimatlarının erişilebilir ve güncel olması, montajın standarda uygunluğunu güvence altına alır. Uygulamanın eksiksiz yapılmaması, yangın sırasında yapısal bütünlüğü tehlikeye atar ve duman/alev yayılımını hızlandırır.
Sonuç olarak, F-A-8029 detayı; betonarme döşemede 38 mm (1-1/2″) EMT geçişleri için, arka dolgu olarak 100 mm ve 65 kg/m³ taşyünü kullanımı ile birlikte, RectorSeal Cast-in-Place Firestop Device veya RectorSeal Biostop 500+ üzerinden güvenilir ve test edilmiş bir çözüm sunar. Doğru ürün, doğru detay ve doğru montaj birleştiğinde, F120 yangın dayanımı hedefi tutarlı biçimde karşılanır.
Kullanılan Ürün ve Uygulama
RectorSeal Biostop 500+ ve RectorSeal Cast-in-Place Firestop Device, F-A-8029 detayında betonarme döşemeden geçen Elektrik Metal Borusu (EMT) uygulamaları için birbirini tamamlayan iki güçlü çözümdür. Her iki ürün de yangın anında yapı bütünlüğünün korunmasına yardımcı olmak, alev ve duman geçişini sınırlamak üzere geliştirilmiştir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
RectorSeal Cast-in-Place Firestop Device, döşeme betonunun dökümü sırasında yerleştirilen, gömülü (cast-in-place) bir yangın durdurucu cihazdır. Proje aşamasında tesisat akslarına göre konumlandırılır, döşeme ile monolitik bütünlük sağlar ve şantiyede hız, tekrar edilebilirlik ve temiz uygulama avantajı sunar. Gömülü cihaz, 38 mm (1-1/2″) EMT geçişleri için uygun bir çözüm yaklaşımıdır; üreticinin test edilmiş detayındaki şartlar sağlandığında F120 yangın dayanımını hedefler. Montajda, cihazın döşemeye sabitlenmesi, döküm öncesi kot ve merkez kontrollerinin yapılması, döküm sonrası temizliğin sağlanması kritik adımlardır.
RectorSeal Biostop 500+ ise yenileme veya mevcut döşemelerde sonradan açılan tesisat deliklerinde esnek bir yangın durdurucu çözüm sunar. Yüzey hazırlığı tamamlandıktan sonra, arka dolgu olarak en az 100 mm kalınlığında ve 65 kg/m³ yoğunlukta taşyünü boşluğa sıkı şekilde yerleştirilir. Ardından üretici talimatlarına göre Biostop 500+ uygulanır. Bu yaklaşım, farklı şantiye koşullarında pratiklik ve uyarlanabilirlik sağlar; doğru boşluk yönetimi ve derz geometrisi ile birlikte kullanıldığında sistem performansı güvence altına alınır.
Her iki ürünle çalışan F-A-8029 sisteminde arka dolgu taşyününün niteliği kritik öneme sahiptir. En az 100 mm kalınlık ve 65 kg/m³ yoğunluk şartı; ısı transferini azaltır, yangın sırasında bütünlük kaybını sınırlar ve yangın durdurucu malzemenin performansını destekler. Bu nedenle tedarik, kesim ve yerleştirme aşamalarında kalite kontrol yapılmalı; boşlukta süreklilik, sıkılık ve yüzey bütünlüğü sağlanmalıdır. Tesisat deliği boşluğu, boru yüzeyi ve döşeme kenarları tozdan arındırılmalı; yağ, nem ve gevşek parçalar temizlenmelidir.
Uygulama sürecinde; ürün seçiminde geçiş çapı (38 mm/1-1/2″ EMT), şantiye şartları (gömülü veya sonradan açılan delik), iş programı ve bakım/erişim gereksinimleri dikkate alınmalıdır. Gömülü cihaz, yeni dökülen döşemelerde tempo ve standardizasyon avantajı sunarken; Biostop 500+ mevcut yapılarda veya noktasal onarımlarda daha esnek bir çözüm sağlar. Her iki yaklaşım da üreticisinin test edilmiş detayındaki tariflenen şekilde uygulanmalı, saha kayıtları (fotoğraf, kontrol formları, etiketleme) ile doğrulanmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik; döşeme yangın dayanımının sürekliliğini zorunlu kılar. F-A-8029 kapsamındaki bu ürünler ve uygulama yaklaşımı, yönetmelik hedefleriyle uyumlu bir çözüm ortaya koyar. Proje onayında; kullanılan ürünlerin adı, geçiş çapları, tesisat deliği boşlukları ile taşyünü kalınlık/yoğunluk değerlerinin doğrulanması gerekir. Sahada, imalatın görsel kontrolü ve uygunluk etiketleri ile sürdürülebilir bir kalite güvencesi sağlanmalıdır.
Bu Detay Neden Uygulanmalıdır?
-
Betonarme Döşemelerde Karotsuz, Hatasız ve Prefabrik Yangın Koruması: İnşaatlarda sonradan açılan karot delikleri donatıyı kesme riski taşır ve yüksek işçilik maliyeti yaratır. UL F-A-8029 sisteminde kullanılan Biostop veya RectorSeal Cast-In-Place cihazları, kaba inşaat safhasında kalıba sabitlenerek döşeme dökülürken yerine gömülür. Böylece karot delme işçiliğini tamamen ortadan kaldırır ve yangın durdurucu kovanı betonun bir parçası haline getirir.
-
2 Saat Yangın (F=2 Hr) : Çoklu elektrik hatlarının ve termostat kablolarının geçtiği şaft noktalarında yangının üst kata atlamasını 120 dakika boyunca kesin olarak durdurur.
-
Karma Hat Demetleme ve Sıfır Boşluk Toleransı: Kovan içerisinden 1-1/2 inç elektrik konduitleri, çelik borular, bakır hatlar ve sinyal kabloları aynı anda geçirilebilir. Tesisatlar arasında 0 mm (noktasal temas) toleransı tanıması, dar kovan kesitinde azami tesisat geçişine imkan verir.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479 standartlarına göre test edilmiş tescilli bir detaydır. Elektrik ve mekanik proje müşavirleri, yapı denetim kuruluşları ve itfaiye mercileri tarafından şantiyede doğrudan onaylanır.
Uygulanmamasının Sonuçları Ne Olur?
-
Döşeme Geçişlerinde Baca Etkisi ve Katlar Arası Yangın Atlama: Kovan içerisindeki kablo kılıflarının ve kauçuk izolasyonların yangın anında tutuşup erimesi, betonarme döşemede doğrudan açık bir baca meydana getirir. Kovan içi akredite taşyünü ile mühürlenmediğinde, alevler ve akkor cüruflar dakikalar içinde üst kata tırmanarak yangın zonunu tamamen düşürür.
-
Statik Donatı Hasarı ve Yapısal Riskler: Beton öncesi yangın durdurucu kovan bırakılmadığında sahada kontrolsüz karot delikleri açılır; döşeme ana donatıları kesilerek binanın taşıyıcı sistemi zayıflatılır.
-
Yoğun Toksik Gaz ve Asit Dumanı Yayılımı: Yalıtımsız kovan açıklıklarından çekilen PVC ve kauçuk yanma dumanı üst kat yaşam hacimlerine dolarak zehirlenmelere ve kaçış yollarının kapanmasına sebep olur.
-
Mevzuat İhlali ve Ağır Yasal Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince döşemeleri delen tüm kablo ve konduit geçişlerinin döşemenin yangın mukavemetine (en az F120) denk sertifikalı sistemlerle yalıtılması mecburidir. Kovan içi boş bırakılan veya uygunsuz köpüklerle doldurulan şaftlar iskan ruhsatı ve itfaiye uygunluk onayının reddine, yangın sigortasının iptaline ve yüklenici aleyhine ağır hukuki/cezai davalara neden olur.
Detay İçeriği Ürünler & Alternatifleri

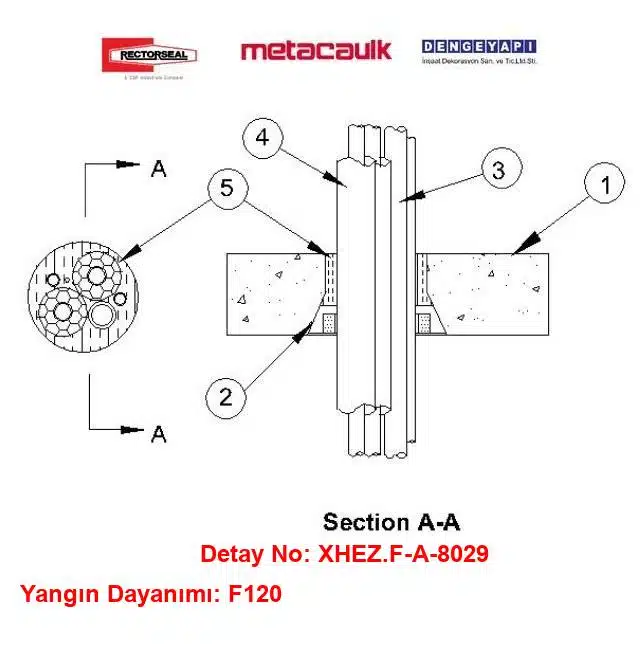

Betonarme Döşeme 1-1/2 inç Elektrik Konduiti Yangın Durdurucu — Teknik Bileşenler
1) Döşeme
En az 125 mm kalınlığında, 1600–2400 kg/m³ yoğunlukta hafif veya normal ağırlıklı donatılı betonarme döşeme. Alternatif olarak, üretici talimatları uyarınca en az 75 mm kalınlığındaki döşemelerde de uygulanabilir; bu durumda cihazın döşeme üstünde bırakılacak çıkıntısı Madde 2’de tariflenen şekilde olmalıdır.
2) Yangın Durdurucu Cihaz* (Döşeme İçine Dökme Tip)
Beton dökümü sırasında kalıcı şekilde gömülen gömülü tip yangın durdurucu cihaz; eşlik eden montaj talimatlarına uygun kurulacaktır. En az 125 mm kalınlıklı döşemelerde cihaz, döşeme üst yüzeyinden en fazla 100 mm çıkıntı yapabilir veya üst yüzeye sıfır kesilebilir. En az 75 mm kalınlıklı döşemelerde cihazın üst kenarı döşeme üst yüzeyinden en az 50 mm ve en fazla 100 mm yukarıda olacak şekilde bırakılacaktır. Cihaz nominal 2” (50 mm), 4” (100 mm) ve 6” (150 mm) boyutlarında temin edilir. Üretici: RECTORSEAL — Biostop veya Rectorseal Cast-in-Place Firestop Device.
3) Geçiş Yapan Tesisatlar
Boru, tüp veya kablolar tesisat deliği içinde demetlenecektir. Geçiş yapan tesisatlar arasındaki boşluk min 0 mm (noktasal temas kabul). Tesisatlar ile açıklık çevresi arasındaki boşluk min 25 mm olacaktır. Geçiş yapan tesisatlar döşemenin her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tip ve boyutlar kullanılabilir.
3A) Metal Borular
Açıklık içinde en fazla altı adet boru veya tüp kullanılabilir. Uygun tür ve boyutlar: a) Bakır Tüp — Nominal 1” (25 mm) çap veya daha küçük, Tip L (veya daha ağır) bakır tüp. b) Bakır Boru — Nominal 1” (25 mm) çap veya daha küçük, Regular (veya daha ağır) bakır boru. c) Çelik Boru — Nominal 1-1/2” (38 mm) çap veya daha küçük, en az schedule 40 veya daha ağır çelik boru. d) Elektrik Metal Borusu (EMT) veya Rijit Çelik Boru (Conduit) — Nominal 1-1/2” (38 mm) çap veya daha küçük.
3B) Kablolar
En fazla iki adet, en çok 8 damarlı, 0,75 mm² (veya daha küçük kesitli) termostat kablosu; XLPE veya PVC izolasyonlu ve XLPE veya PVC dış kılıflı.
4) Boru Kaplamaları*
Nominal 1” (25 mm) çaptan büyük tüm tüp/borular aşağıdaki boru kaplamalarından biri ile kaplanacaktır.
4A) Tüp İzolasyonu — Plastik+
Maksimum 25 mm kalınlığında akrilonitril bütadien/polivinil klorür (AB/PVC) esnek köpük, boru şeklinde tedarik edilir. Bakır tüp/boruların tamamında veya bir kısmında kullanılabilir.
4B) Boru ve Ekipman Kaplama Malzemeleri*
Nominal 25 mm kalınlığında, dış yüzeyi tüm yüzey kaplı ceket (ASJ) ile kaplanmış, ağır yoğunluklu camyünü silindirik birimler. Boyuna ekler metal bağlantı elemanları veya fabrikada uygulanan kendinden yapışkanlı bindirme bantla; enine ekler metal bağlantı elemanları veya ürünle birlikte verilen ek bantla sabitlenecektir. Alev Yayılım İndeksi ≤25 ve Duman Oluşum İndeksi ≤50 olan, malzemeler kullanılacaktır.
5) Arka Dolgu Kalıp Malzemesi
En az 100 mm kalınlığında ve en az 65 kg/m³ yoğunlukta taşyünü levha, boşluk içerisine sıkıca yerleştirilerek kalıcı kalıp olacak şekilde uygulanacaktır. Arka dolgu, döşeme üst yüzeyiyle sifir hizada bitirilecektir.
Detay Açıklaması
Döşeme içi gömülü yangın durdurucu cihaz, çeşitli yapısal elemanlar üzerinde kullanılmakta ve özellikle hastane, AVM, ofis ve konut projelerinde yaygın olarak tercih edilmektedir. Geçiş yapan tesisatlar, boru ve kabloların döşeme içindeki yerleşimi sırasında yangın güvenliğinin sağlanması amacıyla bu sistemle entegre edilir. Uygulamada, cihazın uygun montajı ve arka dolgu malzemesi olarak en az 100 mm kalınlığında ve 65 kg/m³ yoğunlukta taşyünü kullanılması gerekmektedir.
Yangın durdurucu sistemlerin uygulanmaması, yangın anında yapının bütünlüğünü tehlikeye atar ve yangının yayılma hızını artırır. Bu nedenle, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak, döşeme yangın dayanımının sürekliliği sağlanmalıdır. Proje onayı sırasında, kullanılan ürünlerin çapları, boşluk payları ve taşyünü kalınlık/yoğunluğunun doğrulanması kritik öneme sahiptir. Bu sistem, yangın güvenliğinin sağlanmasında önemli bir rol oynamaktadır.
Betonarme Döşemelerde Karotsuz Yangın Güvenliği: UL F-A-8029 Cast-In-Place Çözümleri
Modern konut kuleleri, hastaneler, oteller ve ticari yapılarda katlar arası zayıf akım, otomasyon, termostat ve elektrik besleme hatları, 38 mm (1-1/2 inç) çelik elektrik konduitleri ve kablolar üzerinden yürütülür. Kaba inşaat tamamlandıktan sonra döşemelerde karotla delik açmak hem donatı kesme riski yaratır hem de yüksek işçilik maliyeti doğurur. Beton dökümü esnasında kalıba çakılarak kalıcı rezervasyon ve yangın bariyeri oluşturan yerinde döküm yangın durdurucu sistemler; hem inşaat sürecini hızlandırır hem de katlar arasında tavizsiz bir güvenlik standardı sunar.
Denge Yapı güvencesiyle sunulan RectorSeal UL F-A-8029 sistem detayı, betonarme döşemelerde Biostop veya RectorSeal Cast-In-Place cihazları ile 2 saate kadar tam yangın dayanımı (F=2 Hr) sağlar. Beton dökümü öncesinde kalıba sabitlenen kovanlar, beton prizini aldıktan sonra döşeme ile monolitik bir bütünlük oluşturur. Kovan içerisinden geçirilen 1-1/2 inç çelik elektrik konduitleri, bakır hatlar ve termostat kabloları arasına uygulanan 100 mm derinliğindeki yüksek yoğunluklu mineral taşyünü dolgusu, duman ve alev geçişini kesin olarak kilitler. Karot delme ihtiyacını ortadan kaldırarak statik güvenliği koruyan ve denetim süreçlerini kolaylaştıran bu UL sertifikalı çözüm, projelerinizde hem işçilik maliyetlerini düşürür hem de tesisat şaftlarında en üst seviye yangın güvenliği standardı kurar.
Sık Sorulan Sorular
F-A-8029 hangi boru cins ve çaplarında geçerlidir?
Bu detay, betonarme döşemeden geçen Elektrik Metal Borusu (EMT) için 38 mm (1-1/2 inç ) çapta uygulanır. Birden fazla metal boru ve sınırlı sayıda termostat kablosu üreticisinin test edilmiş detayında tariflendiği şartlarla birlikte değerlendirilebilir. Farklı çaplar veya farklı tesisat tipleri için üreticinin ilgili test edilmiş detayları esas alınmalı ve proje onayında doğrulanmalıdır.
Bu detayda kaç mm taşyünü uygulanmalıdır?
Arka dolgu malzemesi olarak en az 100 mm kalınlığında ve 65 kg/m³ yoğunlukta taşyünü kullanılmalıdır. Taşyünü boşluğa sıkı şekilde yerleştirilmeli, boşluklar bırakılmamalı ve yüzeyler temizlenmelidir. Taşyünü uygulaması, yangın durdurucu malzeme veya cihaz ile birlikte sistemin bütünlüğünü sağlar; montaj, üreticinin test edilmiş detayındaki tarifine uygun yapılmalıdır.
F120 dayanımı için hangi koşullar sağlanmalıdır?
F120 dayanımı için betonarme döşemede geçiş bölgesi temizlenmeli, arka dolgu olarak 100 mm ve 65 kg/m³ taşyünü sıkı şekilde yerleştirilmeli, ardından RectorSeal Biostop 500+ veya RectorSeal Cast-in-Place Firestop Device üretici talimatlarına uygun monte edilmelidir. Tesisat deliği boşluğu yönetimi, kenar temizliği ve son kontrol adımları titizlikle yapılmalı, proje onayı ve saha kayıtları tamamlanmalıdır.
Bu detay hangi yapı elemanında kullanılabilir?
Detay, betonarme döşemelerde kullanılır. Hastane, AVM, ofis ve konut gibi yapılarda döşemeden geçen Elektrik Metal Borusu (EMT) ve ilgili geçişlerin yangın güvenliğinin sağlanması için uygulanır. Uygulama, döşeme yangın dayanımının sürekliliğini korumayı hedefler ve üreticinin test edilmiş detayında tarif edilen malzemeler ve montaj adımları ile gerçekleştirilmelidir.
Uygulamada en sık yapılan hata nedir?
En sık yapılan hatalar; arka dolgu taşyününün 100 mm kalınlık ve 65 kg/m³ yoğunluk şartlarını sağlamaması, boşluğa yeterince sıkı yerleştirilmemesi, yüzeylerin toz ve döküntülerden arındırılmaması ve üreticinin test edilmiş detayındaki montaj sırasına uyulmamasıdır. Ayrıca tesisat deliği boşluğu kontrol edilmeden uygulama yapmak, yangın dayanımını olumsuz etkileyen kritik bir hatadır.
Bu detay Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun mu?
Evet, döşeme yangın dayanımının sürekliliği yönetmelik gereğidir. Bu detay, betonarme döşemede geçiş noktalarında F120 süreklilik hedefini destekler. Proje onayında kullanılan ürünlerin çapları, boşluk payları ile taşyünü kalınlığı/yoğunluğu doğrulanmalıdır. Sistem, ASTM E814 ve UL 1479’a uygun olarak UL tarafından test edilmiştir; sahada bu şartlara uygun montaj esastır.
F-A-8029 kodu ne anlama geliyor?
F-A-8029, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Betonarme Döşeme · geçiş tipi: Grup, Kombine Geçişler. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
