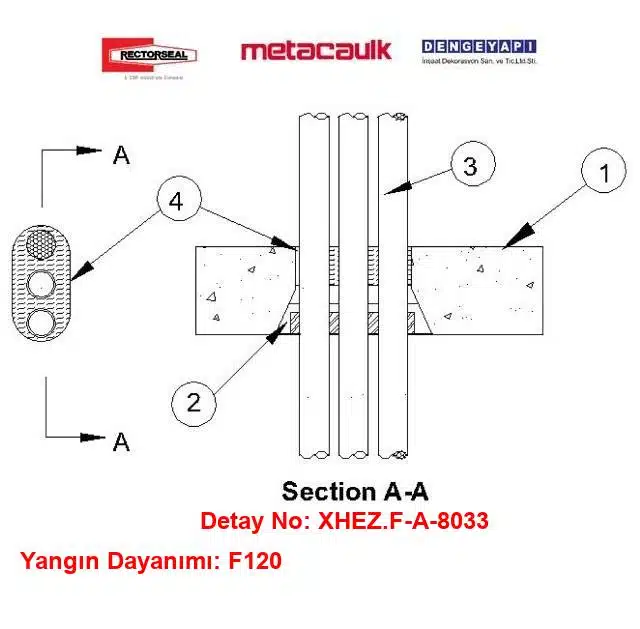

Betonarme Döşemeden Geçen 40 mm Elektrik Konduiti F120 Metacaulk / Rectorseal Multi Purpose CIP Device Yangın Durdurucu Detayı F-A-8033

RectorSeal Metacaulk Multi Purpose CIP Device, betonarme döşemelerde yerinde döküm yöntemiyle tesisat geçişlerinin güvenli ve düzenli şekilde oluşturulmasını sağlayan, montajı hızlandıran ve standardize eden bir yangın durdurucu cihaz yaklaşımıdır. F-A-8033 detayında bu cihaz, 40 mm (1.5″) Elektrik Metal Borusu (EMT) geçişi için, taşyünü arka dolgu ve Metacaulk MC835+ Yangın Durdurucu Mastik ile birlikte kullanılarak F120 performansını hedefler. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir; böylece yangın anında alev ve duman sızdırmazlığı, döşeme düzleminde süreklilikle korunur.

CIP Device, beton dökümü sırasında döşemeye entegre edilen kalıcı bir geçiş gövdesi sunar. Bu yaklaşım, çekirdek delme ve sonradan kılıf yerleştirme gibi zaman alan süreçleri azaltır, geçiş noktalarının yer ve kot kontrolünü kolaylaştırır. Döşeme betonuyla bütünleşen gövde sayesinde, tesisat geçişinde hedeflenen boşluk yönetimi ve arka dolgu kesiti daha kontrollü hale gelir. Böylece uygulamada tekrarlanabilir kalite, daha hızlı imalat ve denetim kolaylığı sağlanır.

Metacaulk MC835+ Yangın Durdurucu Mastik, bu detayın sızdırmazlık performansının tamamlayıcı bileşenidir. MC835+; beton ve metal yüzeylere güçlü aderans sağlamak üzere tasarlanmış, duman ve sıcak gaz sızdırmazlığını destekleyen bir mastiktir. F-A-8033 kapsamında MC835+ en az 6 mm kalınlıkta uygulanır. Taşyünü arka dolgu üzerine düzgün ve kesintisiz bir mastik tabakası çekildiğinde, yüzeyde güvenilir bir bariyer oluşur. Doğru yüzey hazırlığı (temiz, kuru ve tozsuz yüzey) ve üretici talimatlarına uygun uygulama, beklenen performans için şarttır.

Bu ürün kombinasyonu; konut, ticari binalar, sağlık ve eğitim yapıları gibi farklı proje tiplerinde kullanılabilir. Yerinde döküm yaklaşımı, saha lojistiğini basitleştirir ve imalat sürekliliğini artırır. Proje ekipleri, cihazın yerleşim planını yaparken tesisat güzergâhını önceden kurgulayabilir; böylece döküm sonrası sürprizler ve yeniden işçilikler minimize edilir. Uygulama tamamlandığında, RectorSeal Metacaulk CIP Device ve MC835+ ile oluşturulan düzen, betonarme döşeme yangın bölmesi bütünlüğünü destekler ve F120 hedefini karşılamaya yardımcı olur.

Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, yangın bölmesi geçişlerinin uygun ürünle, üretici teknik dokümanları ve test standartları referans alınarak kapatılması esastır. RectorSeal’in CIP cihazı ve MC835+ mastik, F-A-8033 kapsamında bu gerekliliklere yanıt verir. Doğru ürün seçimi, doğru boşluk yönetimi ve tanımlı 6 mm mastik kalınlığı ile sahada kontrol edilebilir, sürdürülebilir bir yangın güvenliği çözümü elde edilir.

Bu Detay Neden Uygulanmalıdır?

• Betonarme Döşemelerde Karotsuz, Prefabrik ve Monolitik 2 Saat Yangın Güvenliği: Kaba inşaat sonrasında döşemelerde karot ile delik açılması döşeme donatılarının kesilmesine ve yapısal hasarlara yol açar. UL F-A-8033 sistemi kapsamında kullanılan Metacaulk veya RectorSeal Multi Purpose CIP Device, beton dökümü öncesinde kalıba çakılarak betona gömülür. Döşeme ile monolitik birleşerek karot maliyetini ortadan kaldırır ve 2 saatlik (F=2 Hr) tam yangın kompartımanı bariyeri sağlar.

• Class 1 W-Rating Su Geçirimsizlik Performansı: Islak hacimler, şaft dipleri ve mekanik kat döşemelerinde su sızıntıları alt katlardaki elektrik altyapısına büyük zararlar verir. Sisteme entegre edilen 6 mm RectorSeal Metacaulk 835+ mastik katmanı, döşeme geçişini suya karşı mühürleyerek tescilli Class 1 W-Rating su geçirimsizliği sunar.

• Karma Tesisat Demetleme ve Sıfır Boşluk Toleransı: Kovan içerisinden elektrik konduitleri, PVC atık su boruları, PEX hatları ve bakır borular aynı anda demetlenerek geçirilebilir. Tesisatların birbirine ve kovan çeperine 0 mm (noktasal temas) mesafede olmasına izin vermesi, sahada montaj kolaylığı sağlar ve dar şaftlarda yer tasarrufu yaratır.

• Akredite Standart ve Proje Onayı: ANSI/UL 1479 normlarına göre test edilmiş tescilli bir detaydır. Mekanik-elektrik müşavirler, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik değerlendirmesine (EJ) gerek kalmaksızın doğrudan kabul edilir.

Uygulanmamasının Sonuçları Ne Olur?

• Katlar Arası Yangın Atlama ve Kontrolsüz Dikey Yangın Bacası: 40 mm PVC veya konduit hatlarının yangın ısısıyla erimesi, betonarme döşemede açık delikler oluşturur. Kovan içi akredite taşyünü ve mastikle kapatılmadığında alevler dakikalar içinde üst kata tırmanarak katlar arası kompartımantasyonu tamamen çökertir.

• Su Sızıntıları ve Elektrik Altyapısının Tahrip Olması: Akredite su geçirimsizlik mastiği (W-Rating) uygulanmadığında, üst katlardaki temizlik suları, boru patlamaları veya yangın söndürme suları kovan aralığından alt kattaki asma tavanlara ve elektrik panolarına sızarak ağır maddi hasara ve kısa devrelere yol açar.

• Statik Donatı Kesilmeleri: Beton öncesi yangın durdurucu kovan bırakılmadığında, sonradan açılan plansız karot delikleri döşeme taşıyıcı donatılarını keserek binanın deprem ve statik güvenliğini tehlikeye atar.

• Mevzuat İhlali ve Cezai Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” gereğince kat döşemelerini delen tüm tesisat hatlarının döşemenin yangın mukavemetine (en az F120) denk sertifikalı sistemlerle yalıtılması mecburidir. Standart dışı poliüretan köpük veya harç dolguları iskan ve itfaiye onaylarının reddine, yangın sigorta poliçelerinin geçersiz kalmasına ve yüklenici aleyhine hukuki yaptırımlara neden olur.
