Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 nedir ve Metacaulk MC 150+ ile Metacaulk FSD Device nasıl bir sistem oluşturur?

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041, ahşap kirişli döşemeden geçen PVC/CPVC boru ve PVC konduitler için tasarlanmış, Metacaulk MC 150+ yangın durdurucu mastik ile Metacaulk FSD Device kelepçenin birlikte kullanıldığı UL testli bir çözümdür. F-C-2041 detayında mastik döşeme üst yüzeyinden boşluğu doldurur ve boru çevresinde taç oluşturur; kelepçe ise alçıpan tavanın alt yüzeyinde şişerek yangın sırasında açığı kapatır.

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu DetayıF-C-2041 detayında hangi boru ve konduit çapları için kullanılabilir?

F-C-2041 detayına göre Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı, nominal 4 inç (100 mm) ve daha küçük PVC, CPVC borular ile sert PVC konduitler için uygundur. Bu uygulamalarda Metacaulk MC 150+ mastik üstten boşluğu doldurur ve taç yapar, Metacaulk FSD Device kelepçe ise alttan boru etrafına takılarak sistemin bütünlüğünü sağlar.

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 nasıl uygulanır; Metacaulk MC 150+ ve FSD Device montaj adımları nelerdir?

F-C-2041 detayına uygun uygulama için: 1) Döşeme ve alçıpan deliklerini boru dış çapından yaklaşık 6 mm büyük açın. 2) Boruyu her iki tarafta rijit destekleyin. 3) Döşeme üst yüzeyinden boşluğa Metacaulk MC 150+ mastik en iyi şekilde doldurularak uygulansın ve üst yüzeyle sıfırlansın. 4) Aynı mastikle boru çevresinde en az 6 mm kalınlığında taç oluşturun. 5) Alçıpan alt yüzeyde Metacaulk FSD Device kelepçeyi boru çapına uygun olarak montaj kulaklarından sabitleyin; yaklaşık 3 mm × 75 mm kelebek dübel ve 6 × 25 mm geniş rondela kullanın. 6) Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 için son kontrolleri yapın.

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 detayında yangın dayanımı kaç dakikadır hangi standartlara göre test edilmiştir?

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041, doğru montajla 120 dakikaya kadar yangın dayanımı sağlar. Metacaulk MC 150+ mastik ve Metacaulk FSD Device kelepçeden oluşan sistem, UL 1479 ve ASTM E814 standartlarına göre Underwriters Laboratories (UL) laboratuvarında test edilmiştir.

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041, F60 ve F120 ahşap döşemelerde nasıl değerlendirilir; Metacaulk MC 150+ bu kapsamda nasıl kullanılır?

F-C-2041 detayında sistemin yangın dayanımı, üzerine uygulandığı ahşap kirişli döşemenin dayanımı ile uyumludur; F60 veya F120 döşeme kurgusunda geçerlidir. Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 kapsamında Metacaulk MC 150+ mastik üst yüzeyden boşluğu tamamen doldurur ve boru çevresinde taç ile sızdırmazlığı pekiştirir; altta Metacaulk FSD Device kelepçe ile kombin edildiğinde bütünlük korunur.

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 detayı uygulandıktan sonra bakım ve kontroller nasıl yapılmalı?

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 uygulamasından sonra periyodik görsel kontrol önerilir. Metacaulk MC 150+ mastik üzerinde çatlak, boşluk veya kopma görülürse üretici talimatına göre temizlenip yeniden mastiklenmelidir. Metacaulk FSD Device kelepçenin montaj vidaları gevşemişse sıkılmalı, kelepçe gövdesi ve intümesan astarı zarar görmüşse yenisiyle değiştirilmelidir.

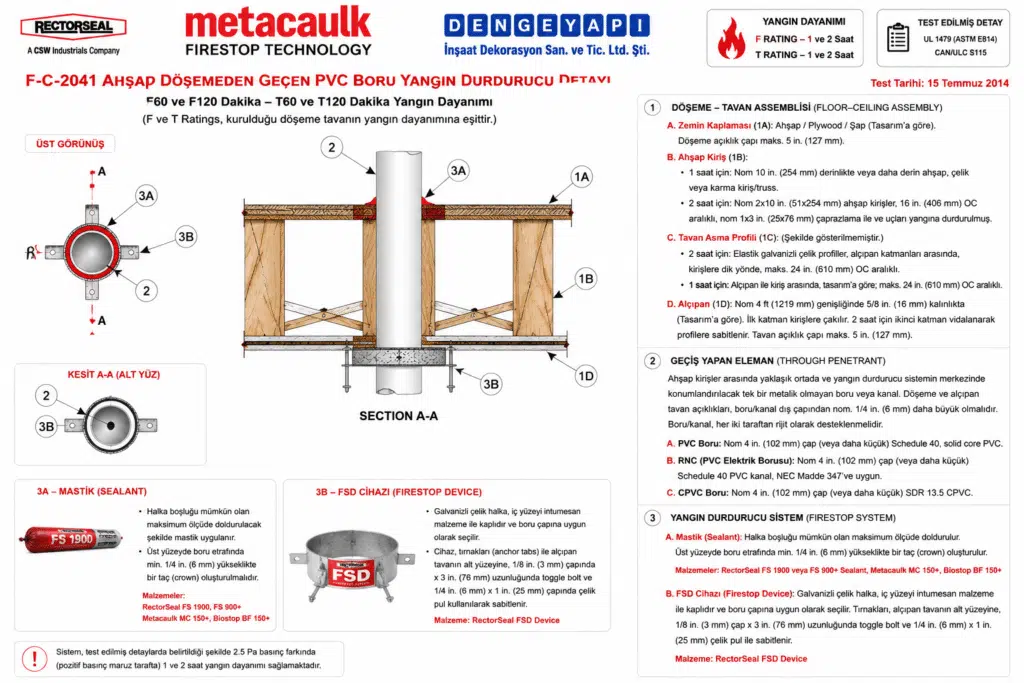

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 — Ahşap kirişli döşemede PVC/CPVC boru veya PVC konduit geçişi için Yangın Durdurucu Sistem

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 Yangın Durdurucu Sistem, ahşap kirişli döşemelerde PVC, CPVC boru veya PVC konduit geçişleri için tasarlanmış etkili bir yangın durdurucu çözümdür. Bu sistem, yangın durdurucu mastik ve Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe kullanılarak uygulanmakta olup, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Yangın Durdurucu Sistemin yangın dayanımı, monte edildiği döşemenin yangın dayanımı ile aynıdır; bu da sistemin etkinliğini artırmaktadır.

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı Bu sistemin gerçekleştirilmesi, yangın güvenliğini sağlayarak yapının güvenliğini artırır. Yangın durdurucu sistem, hem inşaat standartlarına uygunluk hem de yangın anında oluşabilecek riskleri minimize etme açısından büyük önem taşır. Bu nedenle, projenizin yangın güvenliğini sağlamak için F-C-2041 Yangın Durdurucu Sistemi tercih edilmelidir.

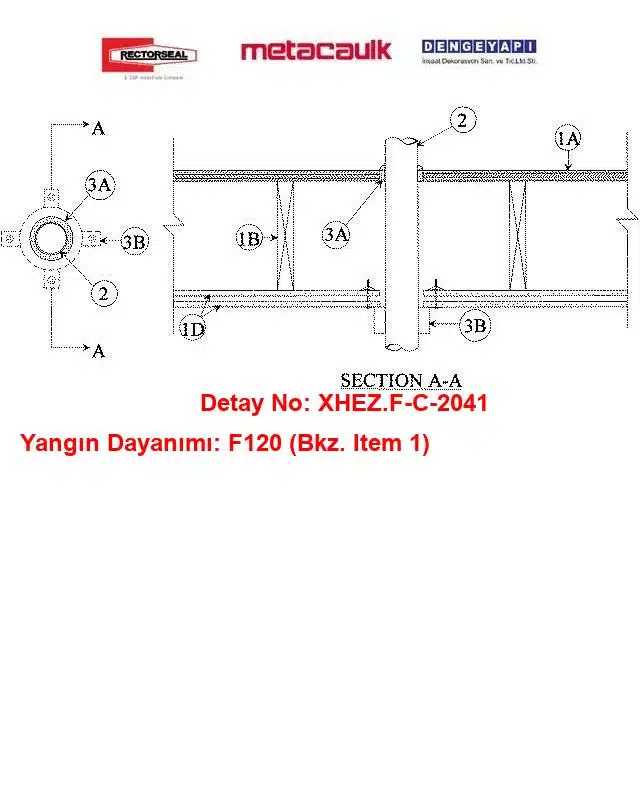

Detay No: F-C-2041

Detay Tipi: Şaft Geçişi

Yangın Durdurucu Kalınlık: 6 mm.

Detay Nevii: Ahşap kirişli döşemelerde PVC, CPVC boru veya PVC konduit geçişleri için tasarlanmış yangın durdurucu çözüm. Döşeme üst yüzeyinde yangın durdurucu mastik ve alç

Geçilen Yapı Elemanı: Döşeme

Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan

Onay Tarihi: 15/07/2014

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Boru Malzemesi: Yanıcı Boru

Geçen Boru / Çapı: CPVC Boru 100 mm / PVC Boru 100 mm / Sert Elektrik Yanıcı Konduit 100 mm

Yangın Dayanımı: 120 Dakika

Ahşap kirişli döşemelerde PVC, CPVC boru veya PVC konduit geçişleri için tasarlanmış yangın durdurucu çözüm. Döşeme üst yüzeyinde yangın durdurucu mastik ve alç

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı

Yangın güvenliği, günümüz modern yapılarında kritik öneme sahiptir. Yangın durdurucu sistemler, yangının yayılmasını önlemek ve insan hayatını korumak için hayati bir rol oynamaktadır. Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 Yangın Durdurucu Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmesiyle, güvenilir bir çözüm sunmaktadır. Bu tür sistemler, inşaat projelerinde yangın güvenliği yönetmeliklerine uyum sağlanmasına yardımcı olur.

Yangın durdurucu sistemlerin etkinliği, sadece yangın anında değil, aynı zamanda yangın güvenliği yönetmeliklerine uyum açısından da önemlidir. Bu sistemler, yangın güvenliğini artırarak, hem insan hayatını koruma hem de maddi kayıpları önleme açısından büyük bir fayda sağlamaktadır. Denge Yapı'nın sunduğu Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 Yangın Durdurucu Sistem, bu anlamda güvenilir ve etkili bir çözüm olarak öne çıkmaktadır.

Ahşap Yapılarda Kesintisiz Güvenlik: Metacaulk Kelepçe ve Mastik Entegrasyonu

Hafif çelik ve ahşap karkaslı modern binaların döşeme-tavan kombinasyonlarından geçen nominal 100 mm (4”) çapına kadar olan PVC ve CPVC yanıcı borular ile elektrik konduitleri, yangın esnasında dikey yayılım riskini en üst seviyeye çıkaran kritik geçiş alanlarıdır. Ahşap yapı elemanlarının ısı karşısındaki davranış şekilleri, geleneksel betonarme zeminlere kıyasla çok daha hassas ve tescilli pasif yangın durdurucu mühendislik çözümleri gerektirir. Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 sistem detayı, ahşap asamblaj geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.

Sistemin sızdırmazlık omurgası, üst döşeme katmanında duman sızdırmazlığını ve üst yüzey sızdırmazlığını garanti eden 6 mm yüksekliğindeki Metacaulk MC 150+ yangın durdurucu mastik taç dolgusu ve alt tavan sınırında boruyu zırh gibi kavrayan MC Yangın Durdurucu Kelepçe (FSD Device) kombinasyonuna dayanır. Alçıpan tavanın alt yüzeyine özel açılır kanatlı çelik dubellerle monte edilen yüksek mühendislik ürünü intumesan dolgulu kelepçe, yangın ısısıyla saniyeler içinde reaksiyona girerek genleşir ve eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle kapatır. F120 (120 dakika) süresine kadar kesintisiz pasif yangın bütünlüğü sağlanan bu tescilli sistem, projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.

1) Döşeme Yapısı

F60 veya F120 yangın dayanımlı ahşap kirişli döşeme; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıda genel yapım özellikleri özetlenmiştir:

1A) Döşeme Kaplaması

Alt döşeme masif ahşap veya kontrplak olup, bitmiş döşeme masif ahşap, kontrplak veya Şap Karışımı* olabilir (üreticisinin test edilmiş detayındaki tariflere uygun). Döşemede izin verilen en büyük Tesisat Deliği çapı 125 mm’dir.

1B) Ahşap Kirişler

F60 dayanımlı döşemelerde, en az 250 mm derinliğinde (veya daha derin) ahşap, çelik veya ahşap-çelik birleşik kirişler/truss elemanları veya Yapısal Ahşap Elemanlar* kullanılacak, gerekli yerlerde payandalar yapılacak ve uçlar yangın durdurulacaktır. F120 dayanımlı döşemelerde, yaklaşık 50 × 250 mm kesitinde ahşap kirişler, aks aralığı 400 mm olacak; yaklaşık 25 × 75 mm ahşap payandalar kullanılacak ve kiriş uçları yangın durdurulacaktır.

1C) Askı Profilleri — (Gösterilmemiştir)

F120 dayanımlı montajlarda, esnek galvanizli çelik askı profilleri, ahşap kirişlere dik yönde, alçıpanın (Madde 1D) birinci ve ikinci katları arasında, en fazla 600 mm aks aralığı ile uygulanır. F60 dayanımlı montajlarda, esnek galvanizli çelik askı profilleri, bireysel döşeme tasarımında tariflendiği şekilde, alçıpan ile ahşap kirişler arasında ve en fazla 600 mm aks aralığı ile uygulanır.

1D) Alçıpan*

Yaklaşık 1200 mm genişliğinde ve 16 mm kalınlığında, üreticisinin test edilmiş detayındaki tariflere uygun alçıpan plakalar. İlk kat alçıpan ahşap kirişlere çivilenir. İkinci kat alçıpan (F120 dayanımlı montajlarda) askı profillerine vidalanır. Tavan tarafındaki en büyük Tesisat Deliği çapı 125 mm’dir. Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği döşemenin yangın dayanımı ile aynıdır.

2) Boru

Bir adet yanıcı boru veya konduit, ahşap kirişler arasında yaklaşık orta hat üzerinde ve Yangın Durdurucu Sistem içinde merkezlenecek şekilde monte edilir. Döşeme kaplaması ve alçıpan tavanda açılacak deliklerin çapı, geçiş yapan tesisatın dış çapından yaklaşık 6 mm daha büyük olmalıdır. Boru/konduit, döşeme elemanının her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tip ve boyutlar uygulanabilir:

2A) Polivinil Klorür (PVC) Boru

Nom 4 inç (100 mm) çap veya daha küçük, Et Kalınlığı Seri 40, masif gövdeli PVC boru. Kapalı (proses veya besleme) boru sistemlerinde kullanıma uygundur.

2B) Sert Yanıcı Konduit (PVC Konduit)+

Nom 4 inç (100 mm) çap veya daha küçük, Et Kalınlığı Seri 40 PVC konduit. National Electrical Code (NFPA 70) Madde 347 uyarınca döşenmelidir. Türkiye’de ilgili elektrik tesisatı mevzuatı ayrıca dikkate alınmalıdır.

Nom 4 inç (100 mm) çap veya daha küçük, Et Kalınlığı Seri 40, masif gövdeli PVC boru. Kapalı (proses veya besleme) boru sistemlerinde kullanıma uygundur.

2C) Klorlandırılmış Polivinil Klorür (CPVC) Boru

Kapalı (proses veya besleme) boru sistemlerinde kullanım için Nom 4 inç (102 mm) çapında (veya daha küçük) SDR 13.5 CPVC boru.

3) Yangın Durdurucu Sistem

Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.

3A) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik

Yangın Durdurucu Mastik, Boşluk içerisine üst yüzeyden mümkün olduğunca doldurularak uygulanır ve döşeme üst yüzeyiyle sıfırlanır. İlave mastik, döşeme üst yüzeyinde geçiş yapan tesisatın çevresinde en az 6 mm taç oluşturacak şekilde sürülür. Uygun ürünler: RECTORSEAL — Metacaulk MC 150+.

3B) Yangın Durdurucu Cihaz — Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe

Geçiş yapan tesisatın çapına göre boyutlandırılmış, iç yüzeyi İntumesan malzeme astarlı, Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe. Montaj kulakları sayesinde alçıpan tavanın alt yüzeyine sabitlenir. Sabitleme için yaklaşık 3 mm çapında ve 75 mm boyunda kelebek tip çelik dubeller ile birlikte yaklaşık 6 mm × 25 mm boyutunda çelik geniş rondela kullanılır. Ürün: RECTORSEAL — FSD Device.

Detay İçeriği Ürünler & Alternatifleri

MC 150+ Yangın Durdurucu Mastik

Yangın Durdurucu Kelepçe Metacaulk

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR67 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 — Ahşap kirişli döşemede PVC/CPVC boru veya PVC konduit geçişi için Yangın Durdurucu Sistem

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 Yangın Durdurucu Sistem, ahşap kirişli döşemelerde PVC, CPVC boru veya PVC konduit geçişleri için geliştirilmiştir. Bu sistem,Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı yanıcı borular ve konduitlerin geçiş yaptığı noktalarda yangın güvenliğini sağlamak amacıyla etkin bir şekilde çalışmaktadır. Kullanılan yangın durdurucu mastik ve Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe, geçiş noktalarının yangın dayanımını artırmakta ve yangının yayılmasını önlemektedir.

Bu sistem, Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı konutlar ve oteller gibi ahşap kirişli yapıların yanı sıra, kapalı (proses veya besleme) su tesisatı hatları gibi alanlarda da kullanılmaktadır. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangın anında yapıların yanıcı malzemelerle dolu olması riski artmakta ve bu da yangının kontrol altına alınmasını zorlaştırmaktadır. Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı F-C-2041 Yangın Durdurucu Sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu bir yapı sunarak, yangın güvenliğini sağlamaktadır.

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı Uygulama Esasları

Bu sistem; Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı yanıcı plastik PVC, CPVC boruların ve elektrik kanallarının (conduit) ahşap kirişli döşemeden dikey geçişlerini sızdırmaz hale getirmek amacıyla Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi, kurulu olduğu döşeme-tavan yapısının bütünlük derecelendirmesine bağlı olarak F60 veya F120 (60 veya 120 dakika) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Üst döşemede açılacak dairesel açıklığın maksimum çapı 125 mm (5”) olmalıdır.
1B. Taşıyıcı Ahşap Kirişler (Wood Joists):
- F60 (1 Saat) Dayanımlı Yapıda: Nominal 250 mm (10”) veya daha derin kereste, çelik ya da kombinasyon kereste ve çelik makas yapıları (kirişleri).
- F120 (2 Saat) Dayanımlı Yapıda: Nominal 50 x 250 mm (2 x 10”) boyutlarında, 400 mm (16”) aks aralıklarıyla dizilmiş kereste kirişler ve nominal 25 x 75 mm (1 x 3”) ahşap köprülemeler.
1C. Askı Profilleri (Furring Channels): F120 dayanımlı yapılarda, birinci ve ikinci kat alçıpan levhaların arasına, ahşap kirişlere dik doğrultuda monte edilmiş galvaniz çelik esnek askı profilleri (furring kanalları). Aks aralıkları en fazla 600 mm (24”) olmalıdır.
1D. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 1200 mm (4 ft) genişliğinde ve 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. F60 yapılarda tek kat, F120 yapılarda ise çift kat olarak tasarıma uygun şekilde vidalanır. Alçıpanda açılacak tavan deliği açıklığının maksimum çapı 125 mm (5”) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants): Yangın durdurucu sistem içerisinde ahşap kirişlerin yaklaşık ortasına gelecek şekilde konsantrik (merkezlenmiş) olarak konumlandırılan ve döşeme asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya konduit geçişi. Panç ile açılacak delik çapı, geçen tesisatın dış çapından nominal 6 mm (1/4”) daha geniş olmalıdır.

A. Polyvinyl Chloride (PVC) Boru: Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 dolu (solid core) PVC borular; kapalı (proses veya besleme) sistemlerde.
B. Rigid Nonmetallic Conduit (RNC): Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 PVC elektrik borusu (NFPA 70 uyumlu).
C. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 100 mm (4”) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

3A. Yangın Durdurucu Mastik (Fill, Void or Cavity Material - Sealant):
- Ürün Seçenekleri: Metacaulk MC 150+.
- Uygulama: Üst döşeme katmanındaki tesisat deliği boşluğuna, zemin yüzeyiyle tamamen hem yüz (flush) olacak şekilde sızdırmazlık mastiği sıkılarak doldurulmalıdır. Ayrıca, üst zemin yüzeyinde borunun çevresinde en az 6 mm (1/4”) yüksekliğinde dairesel bir mastik pahı/tacı (crown) oluşturulmalıdır.
3B. Alt Tavan Yangın Durdurucu Kelepçesi (Firestop Device):
- Ürün Adı: RectorSeal FSD Device (MC Yangın Durdurucu Kelepçe).
- Uygulama: Geçiş yapan borunun dış çapına uygun ölçüde seçilmiş, fabrikasyon intumesan astarlı galvaniz çelik kelepçe alçıpan tavanın alt yüzeyine dayanacak şekilde monte edilir. Kelepçe üzerindeki montaj kulaklarından (anchor tabs), 3 mm (1/8”) çapında ve 76 mm (3”) uzunluğundaki açılır kanatlı çelik dubeller (toggle bolts) ile 6 mm x 25 mm geniş çelik pullar (fender washers) kullanılarak alçıpan tavana alt taraftan sıkıca sabitlenir.

Ahşap Döşemeden Geçen PVC Boru Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

Dikey Yangın ve Duman İlerlemesi: Asamblaj genelinde hedeflenen F60 veya F120 dakika pasif yangın dayanım süreleri elde edilemez. Yangın esnasında ahşap kiriş boşluklarında biriken yüksek sıcaklık ve PVC/CPVC hatların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Alt tavandaki MC Yangın Durdurucu Kelepçe (3B) ya da üst döşemedeki 6 mm yükseltilmiş Metacaulk MC 150+ mastik taç dolgusu (3A) tescilli detaylara uygun yapılmazsa, eriyen plastik borunun yerinde oluşan delik mühürlenemez. Alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.
Yönetmelik ve Mevzuat İhlali: Ahşap yapılardan geçen yanıcı polimer tesisat hatlarında test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
