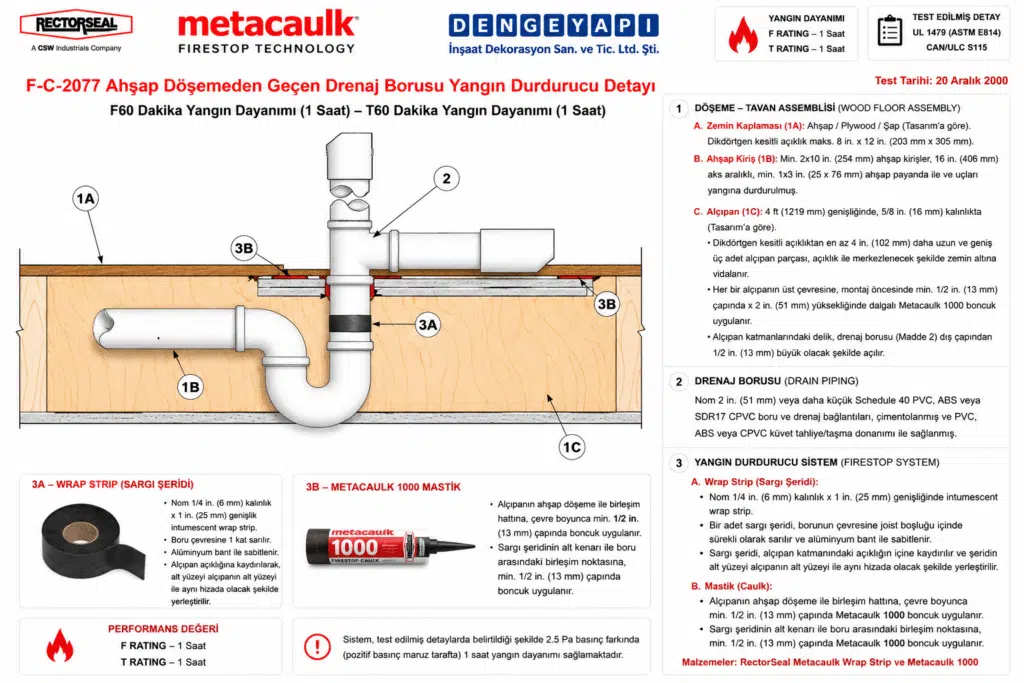

Ahşap Döşemeden Geçen Drenaj Borusu Yangın Durdurucu Detayı F-C-2077

Ahşap Döşemeden Geçen Drenaj Borusu Yangın Durdurucu Detayı Bu yangın durdurucu sistem, ahşap döşeme altındaki tesisat geçişleri için özel olarak tasarlanmıştır. MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip) ve Metacaulk 1000 yangın durdurucu mastik kullanarak, döşemedeki tesisat deliği etrafında sızdırmazlık sağlanır. Bu malzemeler, yangın sırasında genleşerek alevlerin yayılmasını önler. Uygulama alanları arasında, ahşap kirişli konut banyo döşemeleri ve prefabrik/masif ahşap döşemelerdeki atık su borusu çıkışları bulunmaktadır. Yangın durdurucu sistemin uygulanması, hem yangın güvenliğini artırmak hem de yangın anında can ve mal kaybını önlemek açısından kritik bir öneme sahiptir.

Ahşap Döşemeden Geçen Drenaj Borusu Yangın Durdurucu Detayı Yangın durdurucu sistemlerin uygulanmaması, yangın anında büyük riskler doğurabilir. Yangının yayılması, can kaybı ve maddi hasar gibi olumsuz sonuçlar doğurabilir. Denge Yapı’nın sunduğu bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına uygun olarak tasarlanmış ve test edilmiştir. Yangın durdurucu sistemin kullanımı, binalarda yangın güvenliğini sağlamak için gerekli bir önlemdir.

Ahşap Döşemeden Geçen Drenaj Borusu Yangın Durdurucu Detayı Uygulama Esasları

Bu sistem; ahşap kirişli döşeme-tavan asamblajlarında küvet sifonu, süzgeç bağlantısı ve dikey drenaj/atıksu boru geçişlerinin yangın güvenliğinin sağlanması amacıyla Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

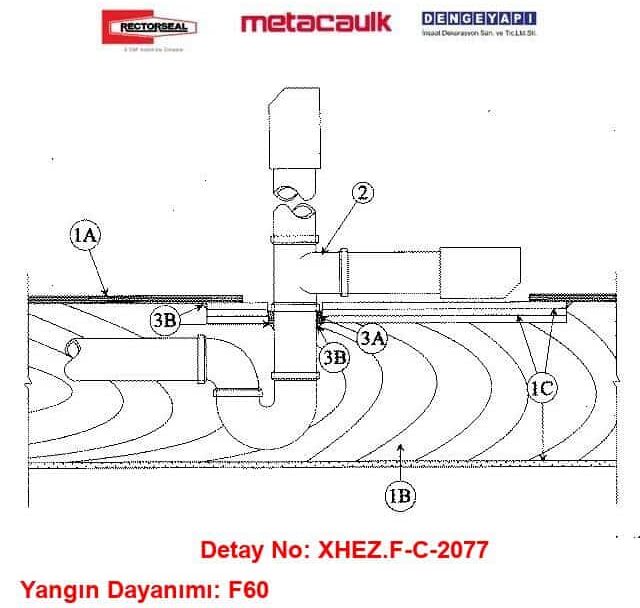

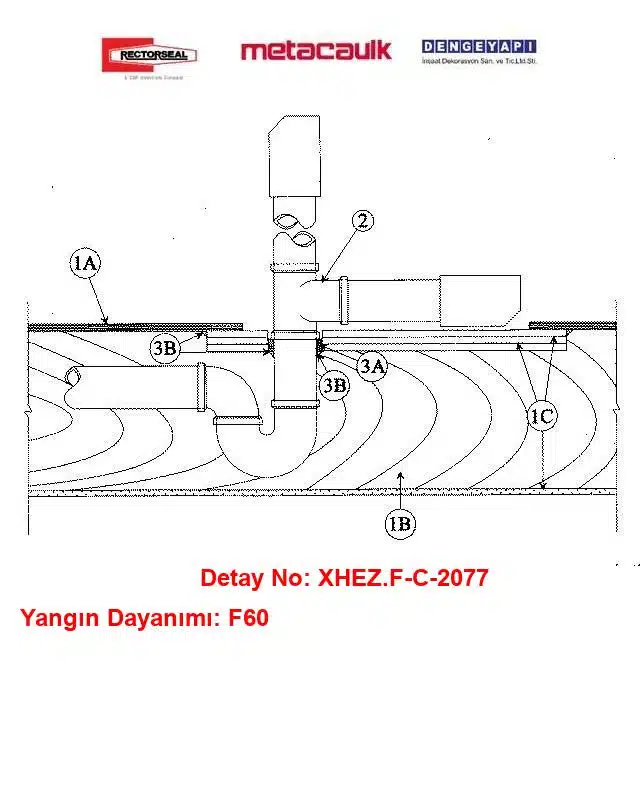

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

• 1A. Üst Döşeme Sistemi ve Kesit Çözümü (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Küvet drenaj borularını ve sifon grubunu (Item 2) yerleştirebilmek amacıyla döşeme üzerinde maksimum 200 x 300 mm (8 by 12”) boyutlarında dikdörtgen bir boşluk kesilebilir.

• 1B. Taşıyıcı Ahşap Kirişler (Wood Joists): Nominal 50 x 250 mm (2 by 10”) boyutlarında kereste kirişler; 400 mm (16”) aks aralığı ile dizilmeli, nominal 25 x 75 mm (1 by 3”) ahşap köprülemelerle desteklenmeli ve bitiş sınırları yangın durdurucularla mühürlenmelidir.

• 1C. Alt Tavan Alçıpan Katmanı ve Tamir Yaması (Gypsum Board Patch): Tavan alt sınırında nominal 1200 mm (4 ft) genişliğinde ve 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. Döşemedeki dikdörtgen kesit açıklığının kapatılması amacıyla, açıklıktan her yönde en az 100 mm (4”) daha uzun ve geniş olacak şekilde kesilmiş üç adet alçıpan tamir yama parçası hazırlanmalıdır. Bu parçalar üst üste monte edilmeden önce, her bir parçanın üst çevresine en az 13 mm (1/2”) çapında ve 50 mm (2”) yüksekliğinde dalgalı bir hat (wavy bead) halinde mastik uygulanarak döşeme altına vidalanmalıdır. Alçıpan yamadan boru geçişi için açılacak dairesel deliğin çapı, borunun dış çapından tam 13 mm (1/2”) daha geniş olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Drain Piping): Döşeme asamblesinin her iki tarafında rijit şekilde desteklenen, fittings elemanları ile birbirine yapıştırılmış tek bir yanıcı drenaj borusu geçişi. Boru dış çeperi ile yama deliği kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 3 mm (1/8”) ile en fazla 5 mm (3/16”) arasında korunmalıdır.

• A. Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2”) veya daha küçük çapta, Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC/uPVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 50 mm (2”) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı sistemlerde.

• C. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 17 CPVC borular; kapalı ya da havalıklı sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. MC Yangın Durdurucu Sargı (Wrap Strip): * Ürün Adı: Metacaulk Wrap Strip.

  • Uygulama: Nominal 6 mm (1/4”) kalınlığında ve 25 mm (1”) genişliğinde intumesan şerit. Drenaj borusunun alçıpan yama katmanının içinden geçtiği bölgeye boru dış çeperine kesintisiz olarak sarılmalı ve alüminyum bantla sabitlenmelidir. Sargı, alçıpan yama deliği içerisine sürülmeli; alt kenarı alçıpan yamanın en alt sınırı ile tamamen hem yüz (flush) bitirilmelidir.

• 3B. Yangın Durdurucu Mastik (Caulk): * Ürün Adı: Metacaulk 1000.

  • Uygulama: Alçıpan yama plakasının üst çevre sınırının ahşap döşeme ile birleştiği ara kesit çizgisine en az 13 mm (1/2”) çapında kesintisiz bir mastik hattı (bead) uygulanmalıdır. Ayrıca, alçıpan yamanın alt sınırındaki intumesan sargı ile borunun birleştiği dairesel arakesite en az 13 mm (1/2”) çapında ek bir sızdırmazlık pahı çekilmelidir.

Ahşap Döşemeden Geçen Drenaj Borusu Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Duman İlerlemesi: Döşeme genelinde ve sifon boşluklarında hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında ahşap kiriş boşluklarında biriken yüksek sıcaklık dalgası ve plastik atıksu hatlarının hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Alçıpan yama geçiş sınırındaki intumesan sargı (3A) veya arakesitlerdeki 13 mm çapındaki Metacaulk 1000 yangın durdurucu mastik pahları (3B) tescilli uygulama detaylarına uygun yapılmazsa, boruların yok olmasıyla açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.

• Yönetmelik ve Mevzuat İhlali: Islak hacim ve şaft döşeme geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
