Ahşap Döşemeden Geçen Pissu Borusu Yangın Durdurucu Detayı F-C-2130

Ahşap Döşemeden Geçen Pissu Borusu Yangın Durdurucu Detayı Bu yangın durdurucu sistem, ahşap kirişli konut tipi döşemelerde küvet gideri ve taşma borusu geçişleri için özel olarak geliştirilmiştir. Uygulamada kullanılan RECTORSEAL Metacaulk 1000, yangın durdurucu malzeme olarak işlev görürken, tesisat deliği etrafındaki boşlukları kapatmak için kritik öneme sahiptir. Ahşap Döşemeden Geçen Pissu Borusu Yangın Durdurucu Detayı Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun olarak, yangın dayanımının korunması ve duman sızdırmazlığı sağlanması amacıyla tasarlanmıştır.

Ahşap Döşemeden Geçen Pissu Borusu Yangın Durdurucu Detayı Yangın durdurucu sistemlerin uygulanmaması, yangın anında ciddi sonuçlar doğurabilir. Bu nedenle, yangın güvenliği açısından bu sistemlerin kullanımı zorunludur. Yangın durdurucu sistemlerin eksikliği, yangınların yayılmasına ve can kaybına neden olabilir. Denge Yapı'nın sunduğu bu sistem, hem yangın güvenliği açısından hem de yasal gereklilikler açısından son derece önemlidir ve güvenli bir yaşam alanı oluşturur.

Ahşap Döşemeden Geçen Pissu Borusu Yangın Durdurucu Detayı Uygulama Esasları

Bu sistem; ahşap kirişli döşeme-tavan asamblajlarında küvet sifonu, süzgeç bağlantısı ve dikey pissu borusu geçişlerinin yangın güvenliğinin sağlanması amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

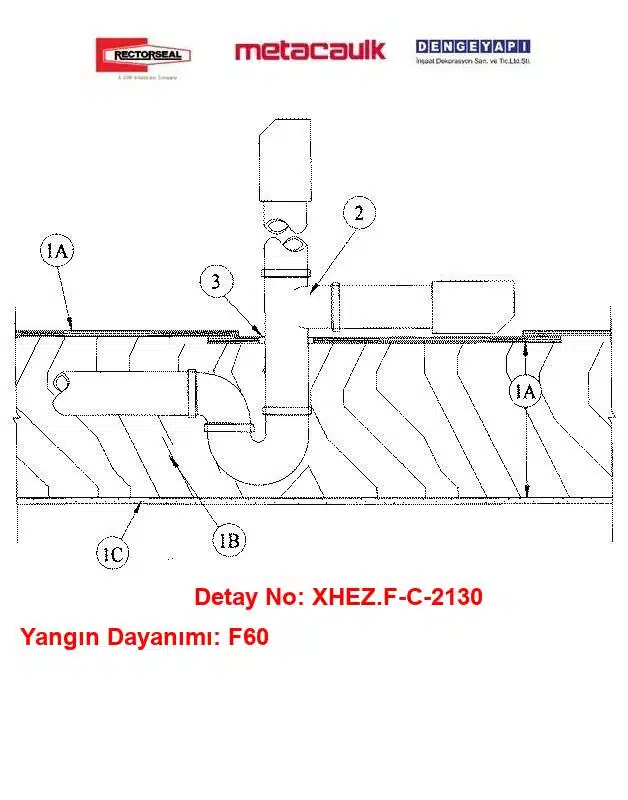

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

• 1A. Üst Döşeme Sistemi ve Kesit Yama Çözümü (Flooring System & Patch): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Küvet drenaj borularını ve sifon grubunu (Item 2) kurtarabilmek adına döşeme üzerinde maksimum 200 x 300 mm (8 by 12”) boyutlarında dikdörtgen bir boşluk kesilmelidir. Bu boşluk, en az 19 mm (3/4”) kalınlığında kontrplak veya en az 16 mm (5/8”) kalınlığında alçıpan yama levhası (Item 1C) ile kapatılacaktır.

• Yama parçası, döşemedeki açıklıktan her yönde en az 50 mm (2”) daha geniş olacak şekilde kesilmeli, borunun geçeceği noktadan iki eşit parçaya bölünmeli, ek yerleri boşluksuz şekilde birleştirilmeli ve maksimum 150 mm (6”) aks aralığıyla 38 mm uzunluğunda laminasyon vidalarıyla alttan döşemeye sabitlenmelidir. Yama plakasında boru geçişi için açılacak dairesel deliğin çapı, boru dış çapından tam 10 mm (3/8”) daha geniş olmalıdır.

• 1B. Taşıyıcı Ahşap Kirişler (Wood Joists): Nominal 250 mm (10”) veya daha derin kereste, çelik ya da kombinasyon kereste ve çelik makas yapıları (kirişleri). Köprülemeleri projesine uygun yapılmış ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.

• 1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. Üreticisinin test edilmiş detayındaki tariflenen şekilde kirişlere doğrudan sabitlenir.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Drain Piping): Döşeme asamblesinin her iki tarafında rijit şekilde desteklenen ve birbirine yapıştırıcı ile birleştirilmiş, küvet süzgeci/taşma fittings elemanları içeren tek bir plastik atıksu drenaj borusu. Boru dış çeperi ile yama deliği kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 3 mm (1/8”) ile en fazla 5 mm (3/16”) arasında korunmalıdır.

• A. Polyvinyl Chloride (PVC) Boru: Nominal 38 mm (1-1/2”) veya daha küçük çapta, Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 38 mm (1-1/2”) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı sistemlerde.

• C. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 38 mm (1-1/2”) veya daha küçük çapta, SDR 17 CPVC borular; kapalı ya da havalıklı sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3. Yangın Durdurucu Mastik (Fill, Void or Cavity Material - Caulk): * Ürün Adı: Metacaulk 1000.

  • Kontrplak Yama Üzeri Uygulama: Eğer kesilen döşeme yaması kontrplak (plywood) levha ile yapıldıysa, tesisat deliği boşluğu içerisine en az 19 mm (3/4”) derinlikte kesintisiz mastik dolgusu uygulanmalı ve yama üst yüzeyiyle tamamen hem yüz (flush) düzeltilmelidir.

  • Alçıpan Yama Üzeri Uygulama: Eğer kesilen döşeme yaması alçıpan (gypsum board) levha ile yapıldıysa, dairesel boşluğun içerisine en az 16 mm (5/8”) derinlikte kesintisiz mastik uygulanmalı ve hem yüz bitirilmelidir.

Ahşap Döşemeden Geçen Pissu Borusu Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Duman İlerlemesi: Döşeme genelinde ve sifon boşluklarında hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında ahşap kiriş boşluklarında biriken yüksek sıcaklık dalgası ve plastik atıksu hatlarının hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Döşemedeki kesit tamir yaması ve dairesel boşluk içerisine uygulanması gereken tescilli derinlikteki Metacaulk 1000 yangın durdurucu mastik dolgusu eksik ya da hatalı yapılırsa, boruların yok olmasıyla açığa çıkan delik mühürlenemez. Sonuç olarak alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.

• Yönetmelik ve Mevzuat İhlali: Islak hacim ve şaft döşeme geçişlerinde test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde teknik uygunsuzluk oluşturur.
