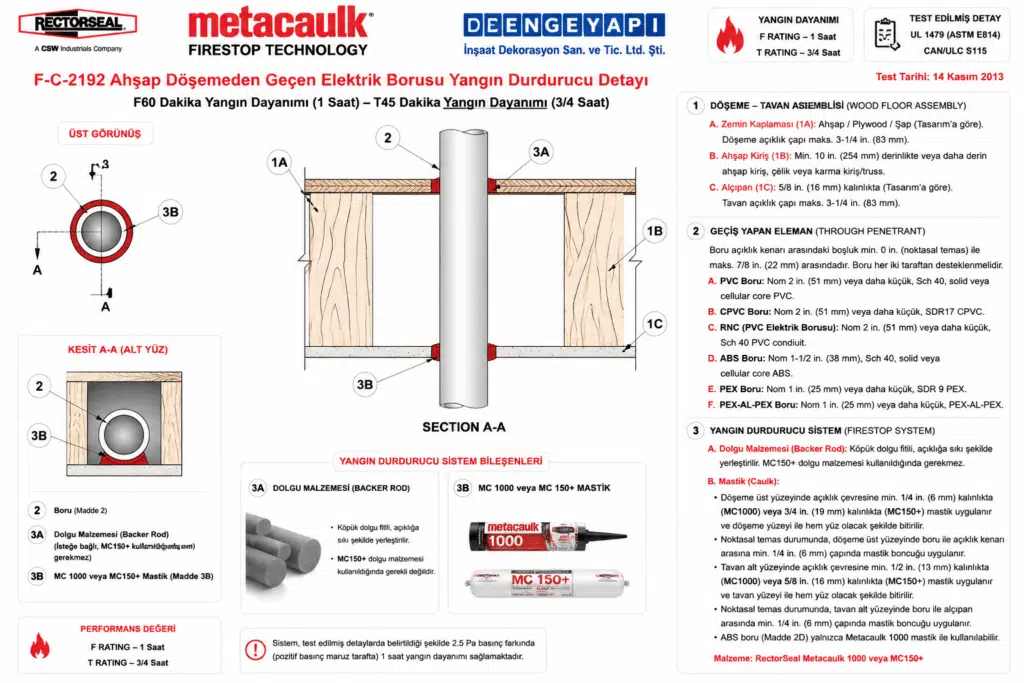

Ahşap Döşemeden Geçen Elektrik Borusu Yangın Durdurucu Detayı F-C-2192

Ahşap Döşemeden Geçen Elektrik Borusu Yangın Durdurucu Detayı F-C-2192 yangın durdurucu sistemi, ahşap kirişli döşemelerde tekil yanıcı boru geçişleri için özel olarak tasarlanmıştır. Kullanılan yangın durdurucu malzemeler, Metacaulk 1000 ve MC150+ gibi ürünlerdir. Bu ürünler, yanıcı boruların geçiş noktalarında, yangın anında hem duman hem de alevlerin yayılmasını engelleme görevini üstlenir. Ahşap Döşemeden Geçen Elektrik Borusu Yangın Durdurucu Detayı Sistem, ahşap taşıyıcılı döşemelerde bölme bütünlüğünü korumak için gerekli tüm özelliklere sahiptir. Yangın durdurucu sistemin uygulanmadığı durumlarda, yangın anında büyük zararlar meydana gelebilir; bu nedenle bu tür sistemlerin kullanımı son derece önemlidir.

Türkiye Binaların Yangından Korunması Hakkında Yönetmelik'e uygun olarak tasarlanan bu sistem, hem ekonomik hem de etkili bir çözüm sunmaktadır. Yangın durdurucu sistemin kullanılmasının bir diğer avantajı da, bina güvenliğini artırması ve yangın hasarını en aza indirmesidir. Denge Yapı’nın yangın durdurucu sistemleri, modern inşaat projelerinde güvenliğin ve dayanıklılığın sağlanmasında büyük rol oynamaktadır.

Ahşap Döşemeden Geçen Elektrik Borusu Yangın Durdurucu Detayı Uygulama Esasları

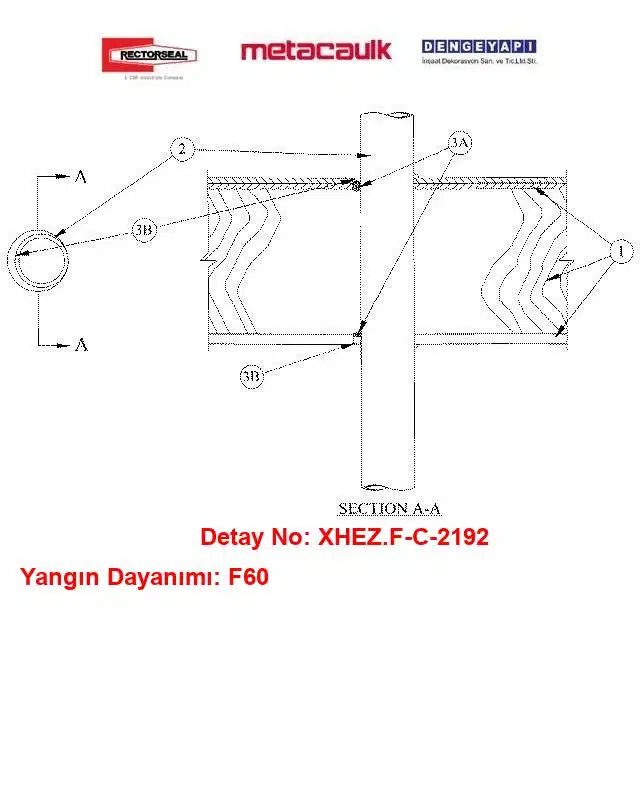

Bu sistem Ahşap Döşemeden Geçen Elektrik Borusu Yangın Durdurucu Detayı; yanıcı plastik boruların, kompozit tesisat hatlarının ve elektrik kanallarının (conduit) ahşap kirişli döşemeden dikey geçişlerini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

• 1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Üst döşemede açılacak dairesel açıklığın maksimum çapı 81 mm (3-1/4”) olmalıdır.

• 1B. Taşıyıcı Ahşap Kirişler (Wood Joists): Nominal 250 mm (10”) veya daha derin kereste, çelik ya da kombinasyon kereste ve çelik makas yapıları (kirişleri). Köprülemeleri projesine uygun yapılmış ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.

• 1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. Üreticisinin test edilmiş detayındaki tariflenen şekilde kirişlere doğrudan sabitlenir. Alçıpanda açılacak tavan deliği açıklığının maksimum çapı 81 mm (3-1/4”) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants): Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Döşeme ve alçıpan tavan katmanlarında açılacak dairesel delik çapı, tesisatın gerçek dış çapından 16 mm (5/8”) ila 22 mm (7/8”) arasında daha geniş olmalıdır. Bu doğrultuda, geçen boru dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 0 mm (noktasal temas) ile en fazla 22 mm (7/8”) arasında kalmalıdır.

• A. Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2”) veya daha küçük çapta, Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC/uPVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 17 CPVC borular; kapalı ya da havalıklı sistemlerde.

• C. Rigid Nonmetallic Conduit (RNC): Nominal 50 mm (2”) veya daha küçük çapta, Schedule 40 PVC elektrik borusu (NFPA 70 uyumlu).

• D. Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 38 mm (1-1/2”) çapında, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı sistemlerde. (Önemli Not: ABS boru geçişleri bu detayda yalnızca Metacaulk 1000 ile sınırlandırılmıştır).

• E. Crosslinked Polyethylene (PEX) Tubing: Nominal 25 mm (1”) veya daha küçük çapta, SDR 9 PEX tüpler; kapalı ya da havalıklı sistemlerde.

• F. PEX-AL-PEX Composite Pipe: Nominal 25 mm (1”) veya daha küçük çapta, çok katmanlı kompozit borular; kapalı ya da havalıklı sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. Arka Dolgu Malzemesi (Packing Material): Kalıcı kalıp vazifesi görmesi amacıyla polietilen köpük arka dolgu fitili (backer rod) delik içerisine sıkıca yerleştirilmelidir. Dolgu fitili, uygulanacak mastik kalınlığı kadar boşluk kalacak şekilde yüzeylerden içeriye doğru reses yapılmalıdır. İstisna: Yangın durdurucu dolgu malzemesi olarak MC 150+ tercih edildiği takdirde arka dolgu malzemesi kullanımı zorunlu değildir.

• 3B. Yangın Durdurucu Mastik (Fill, Void or Cavity Material - Caulk):

  • Ürün Seçenekleri: Metacaulk 1000 veya Metacaulk MC 150+.

  • Üst Döşeme Uygulaması: Tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren uygulanacak kesintisiz mastik derinliği:

    • Metacaulk 1000 ile: En az 6 mm (1/4”).

    • Metacaulk MC 150+ ile: En az 19 mm (3/4”).

  • Alt Tavan Uygulaması: Alçıpan tavanın alt yüzeyinden itibaren dairesel anüler boşluğa uygulanacak kesintisiz mastik derinliği:

    • Metacaulk 1000 ile: En az 13 mm (1/2”).

    • Metacaulk MC 150+ ile: En az 16 mm (5/8”).

  • Noktasal Temas (Point Contact) Uygulaması: Boru ile ahşap/alçıpan yapı arasında sıfır boşluk olan noktalarda, zemin üst yüzeyindeki ve tavan alt yüzeyindeki birleşim arakesitine en az 6 mm (1/4”) çapında kesintisiz sızdırmazlık pahı (bead) çekilmelidir.

Ahşap Döşemeden Geçen Elektrik Borusu Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Duman İlerlemesi: Döşeme genelinde hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında ahşap kiriş boşluklarında biriken yüksek sıcaklık ve PVC, PEX, ABS elektrik borularının hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Üst döşemedeki ve alt tavandaki tescilli derinliklere uygun Metacaulk 1000 veya MC 150+ yangın durdurucu mastik dolguları eksik ya da hatalı yapılırsa, plastik boruların yok olmasıyla açığa çıkan boşluk mühürlenemez. Sonuç olarak alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.

• Mevzuat ve Yönetmelik İhlali: Ahşap yapılardan geçen yanıcı polimer tesisat ve elektrik boru hatlarında test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör teknik uygunsuzluk oluşturur.
