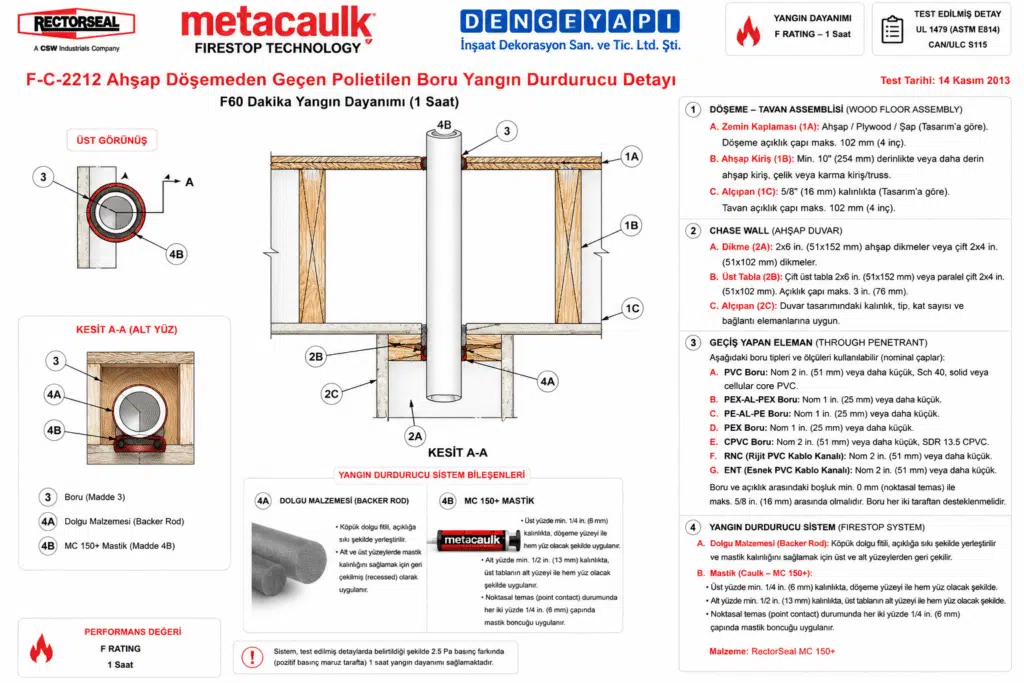

Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı F-C-2212

Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı Yangın durdurucu sistemimiz, ahşap kirişli konut ve otel döşemelerinde, PVC atık ve havalık hat geçişlerinde kullanılmaktadır. Ayrıca, konstrüksiyonlu alçıpan şaft duvarlarında PEX, PE-AL-PE, PEX-AL-PEX temiz su hatları ile kapalı sistem CPVC besleme hatlarının katlar arası geçişleri için idealdir. Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı Bu sistemin sağladığı avantajlar arasında, yangının yayılmasını önleme ve can güvenliğini artırma gibi önemli faktörler bulunmaktadır. Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı Yangın durdurucu sistem, yangın anında can kaybını önlemek ve yapının zarar görmesini engellemek için tasarlanmıştır.

Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı Yangın durdurucu sistemin uygulanmaması halinde, yangın durumunda büyük tehlikeler ve maddi kayıplar yaşanabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak uygulanan bu sistem Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı, hem insanları hem de malzemeleri korumakta etkili bir rol oynamaktadır. Test edilmiş ve sertifikalandırılmış bir sistem olarak güvenilirliğini kanıtlamıştır.

Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı Uygulama Esasları

Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı Bu sistem; yanıcı plastik boruların, kompozit tüplerin ve elektrik kanallarının ahşap kirişli döşeme-tavan asamblajları ile konstrüksiyonlu alçıpan şaft duvarı birleşimlerinden dikey geçişlerini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

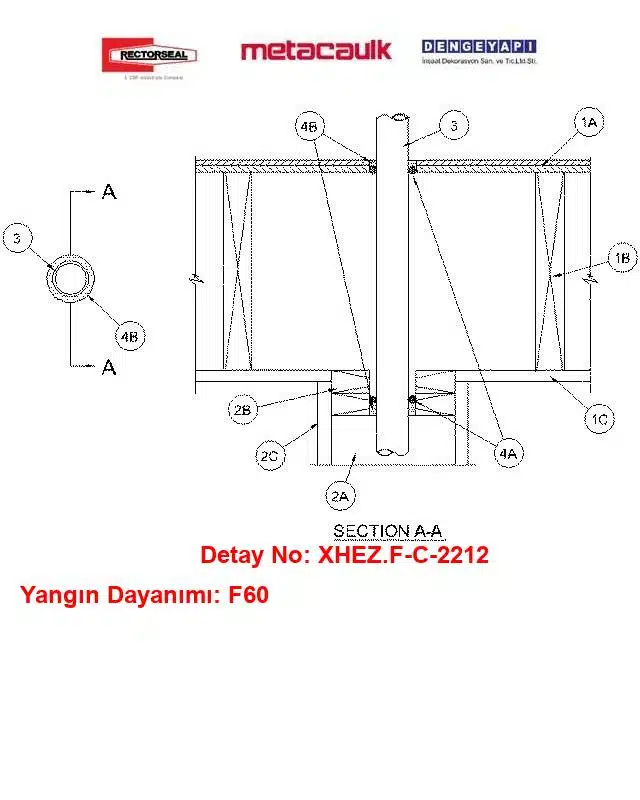

1. Yapısal Döşeme ve Şaft Elemanları Ölçü Sınırları (Floor-Ceiling Assembly & Chase Wall):

• 1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Döşemedeki dairesel açıklığın maksimum çapı 75 mm (3 in.) olmalıdır.

• 1B. Taşıyıcı Ahşap Kirişler (Wood Joists): Nominal 250 mm (10 in.) veya daha derin kereste, çelik ya da kombinasyon kereste ve çelik makas yapıları (kirişleri). Köprülemeleri projesine uygun yapılmış ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.

• 1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8 in.) kalınlığında Tip X alçıpan levha katmanı. Üreticisinin test edilmiş detayındaki tariflenen şekilde kirişlere doğrudan sabitlenir.

• 2. Şaft Duvarı Yapısı (Chase Wall): Geçiş yapan tesisat, düşeyde 1 saat yangın dayanımlı ahşap dikmeli ve alçıpan kaplamalı bir şaft duvarı içerisinden yönlendirilmelidir. Şaft bileşenleri şu kriterlere sahip olmalıdır:

  • Dikmeler (Studs): Nominal 50 x 150 mm (2 by 6 in.) ahşap dikmeler veya çift sıra nominal 50 x 100 mm (2 by 4 in.) ahşap dikmeler.

  • Üst Profil (Top Plate): İki adet nominal 50 x 150 mm (2 by 6 in.) ahşap profilin veya iki takım paralel 50 x 100 mm (2 by 4 in.) profillerin yan yana butted birleşiminden oluşan çift katlı üst profil. Üst profilde açılacak dairesel açıklığın maksimum çapı 75 mm (3 in.) olmalıdır.

  • Duvar Alçıpanı (Gypsum Board): Üreticisinin test edilmiş detayındaki tariflenen şekilde, ilgili duvar tasarımı standartlarında belirlenmiş kalınlık, tip ve katmandaki alçıpan levhalar.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrant): Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) ya da eksantrik olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Üst döşeme, taban ve üst ahşap profillerinde açılacak dairesel delik çapı, borunun gerçek dış çapından 16 mm (5/8 in.) ila 22 mm (7/8 in.) arasında daha geniş olmalıdır. Bu doğrultuda, geçen boru dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 0 mm (noktasal temas) ile en fazla 16 mm (5/8 in.) arasında kalmalıdır.

• A. Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Composite Cross Linked Polyethylene (PEX-AL-PEX) Boru: Nominal 25 mm (1 in.) veya daha küçük çapta, çok katmanlı kompozit PEX borular; kapalı ya da havalıklı sistemlerde.

• C. Composite Polyethylene (PE-AL-PE) Boru: Nominal 25 mm (1 in.) veya daha küçük çapta, çok katmanlı kompozit polietilen borular; kapalı ya da havalıklı sistemlerde.

• D. Cross Linked Polyethylene (PEX) Boru: Nominal 25 mm (1 in.) veya daha küçük çapta, tek katmanlı PEX borular; kapalı sistemlerde.

• E. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı sistemlerde.

• F. Rigid Non-Metallic Conduit (RNC): Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 PVC elektrik borusu.

• G. Electrical Nonmetallic Tubing (ENT): Nominal 50 mm (2 in.) veya daha küçük çapta, PVC'den mamul corrugated elektrik konduiti.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 4A. Arka Dolgu Malzemesi (Packing Material): Döşeme üstündeki delik boşluğuna ve şaft duvarı çift kat ahşap üst profilinin alt tarafındaki açıklığa, kalıcı kalıp vazifesi görmesi amacıyla polietilen köpük arka dolgu fitili (backer rod) sıkıca yerleştirilmelidir. Dolgular, uygulanacak mastik kalınlığı kadar boşluk kalacak şekilde yüzeylerden içeriye doğru reses yapılmalıdır.

• 4B. Yangın Durdurucu Mastik (Caulk): * Ürün Adı: Metacaulk MC 150+.

  • Üst Döşeme Uygulaması: Alt döşeme katmanındaki tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren en az 6 mm (1/4 in.) derinlikte kesintisiz uygulanmalı ve zemin yüzeyiyle tamamen hem yüz (flush) düzeltilmelidir.

  • Alt Profil Uygulaması: Çift katlı ahşap üst profilin (top plate) alt sınırındaki anüler boşluğa, profilin en alt sınırından itibaren en az 13 mm (1/2 in.) derinlikte kesintisiz mastik uygulanmalı ve hem yüz bitirilmelidir.

  • Noktasal Temas Uygulaması: Boru ile ahşap çeper arasında sıfır boşluk (noktasal temas) olan alanlarda, zemin üst yüzeyindeki ve üst profil alt yüzeyindeki birleşim arakesitine en az 6 mm (1/4 in.) çapında dairesel mastik pahı çekilmelidir.

Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Duman İlerlemesi: Asamblaj genelinde ve şaft duvarı birleşim sınırlarında hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında ahşap kiriş boşlukları ile şaft duvarının düşey boşluklarında biriken yüksek sıcaklık ve plastik boruların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Üst döşemedeki 6 mm ve şaft üst profilinin altındaki 13 mm derinlikteki Metacaulk MC 150+ yangın durdurucu mastik dolguları tescilli ölçülere uygun yapılmazsa, boruların yok olmasıyla açığa çıkan delik mühürlenemez. Alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları ve duvar dikmelerini tutuşturarak katlar arasında saniyeler içinde yayılır.

• Yönetmelik ve Mevzuat İhlali: Ahşap yapılardan ve şaft birleşimlerinden geçen yanıcı polimer tesisat hatlarında test edilmiş tescilli Ahşap Döşemeden Geçen Polietilen Boru Yangın Durdurucu Detayı pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde majör uygunsuzluk oluşturur.
