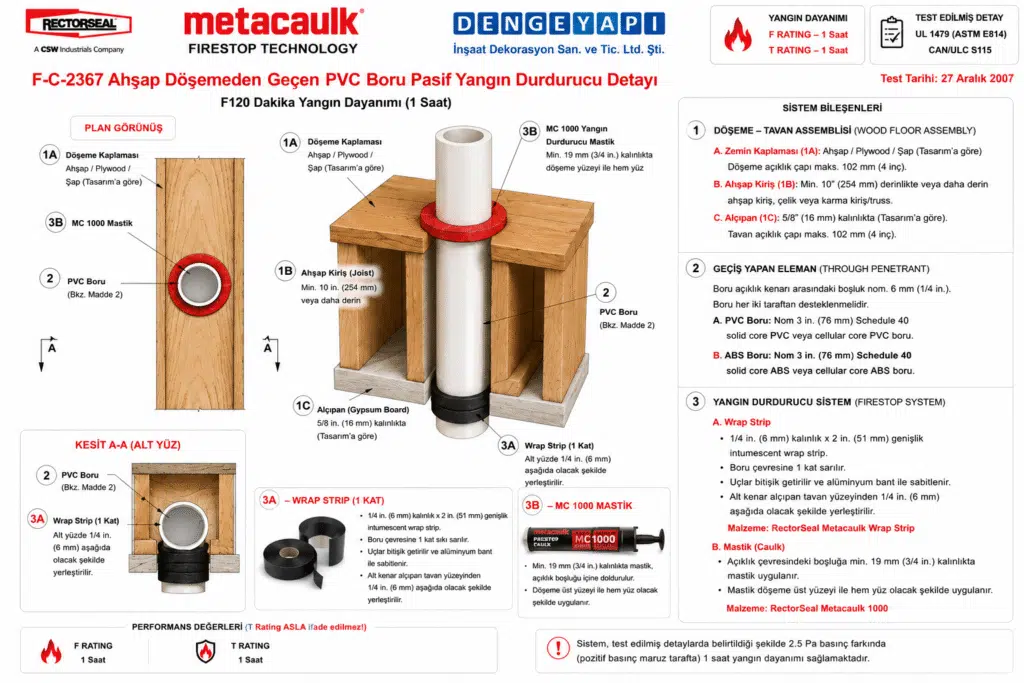

Ahşap Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Detayı F-C-2367

Bu yangın durdurucu sistem,Ahşap Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Detayı  ahşap kirişli döşeme ve alçıpan tavan montajlarında, 75 mm (3") PVC veya ABS yanıcı boru geçişleri için geliştirilmiştir. Yangın durdurucu sistem, Ahşap Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Detayı özellikle konut, otel ve yurt binalarında, tesisat şaftı ile koridor veya daireler arasında yangın güvenliğini sağlamak için kritik bir rol oynamaktadır. Kullanılan RECTORSEAL MC Yangın Durdurucu Sargı ve Metacaulk 1000 Yangın Durdurucu Mastik gibi kaliteli ürünler, yangın anında olası zararı minimize etmekte ve yapıların güvenliğini artırmaktadır. Yangın durdurucu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış ve yerel gereklilikler doğrultusunda ek mekanik destek, etiketleme ve bakım planı oluşturulmalıdır.

Ahşap Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Detayı Yangın durdurucu sistemin uygulanmaması, yangın anında ciddi riskler doğurabilir. Bu nedenle, yangın güvenliği yönetmeliklerine uygun sistemlerin kullanımı, yapıların güvenliğini artırmak adına elzemdir. Denge Yapı, bu sistem ile modern binalarda yangın riskini minimize etmekte ve güvenli yaşam alanları oluşturmaktadır. Sistem, test edilmiş ve sertifikalı bir çözüm sunarak, yangın güvenliğini ön planda tutmaktadır.

Ahşap Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Detay Uygulama Esasları

Bu sistem; Ahşap Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Detayı yanıcı plastik PVC ve ABS boruların ahşap kirişli döşeme-tavan asamblajlarından dikey geçişlerini sızdırmaz hale getirmek amacıyla Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

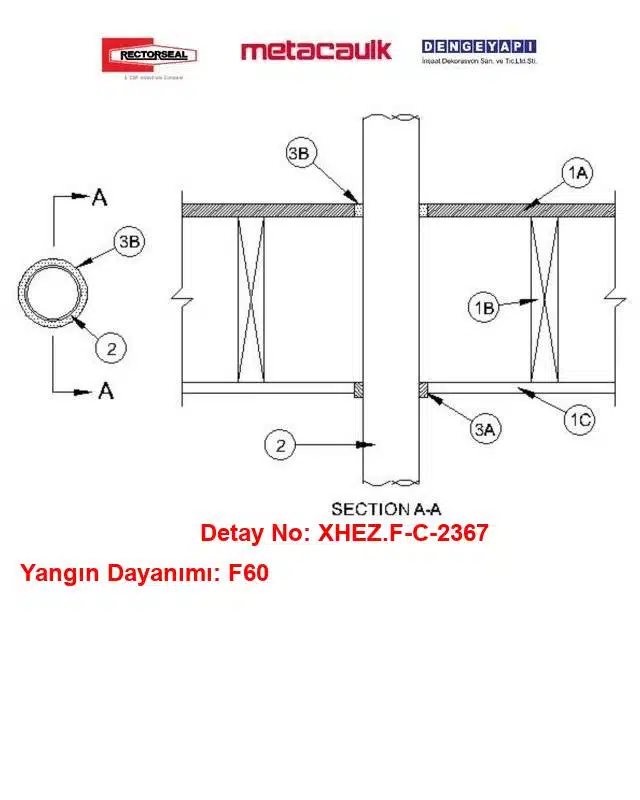

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

• 1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Üst döşemede açılacak dairesel açıklığın maksimum çapı 100 mm (4”) olmalıdır.

• 1B. Taşıyıcı Ahşap Kirişler (Wood Joists): Nominal 250 mm (10”) veya daha derin kereste, çelik ya da kombinasyon kereste ve çelik makas yapıları (kirişleri). Köprülemeleri projesine uygun yapılmış ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.

• 1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. Üreticisinin test edilmiş detayındaki tariflenen şekilde kirişlere doğrudan sabitlenir. Alçıpanda açılacak tavan deliği açıklığının maksimum çapı 100 mm (4”) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants): Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Geçen yanıcı boru dış çeperi ile delik kenarı arasındaki nominal tesisat deliği boşluğu sabit 6 mm (1/4”) olmalıdır.

• A. Polyvinyl Chloride (PVC) Boru: Nominal 75 mm (3”) Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC/uPVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Acrylonitrile Butadiene Styrene (ABS) Boru: Nominal 75 mm (3”) Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 3A. MC Yangın Durdurucu Sargı (Wrap Strip):

  • Ürün Adı: Metacaulk Wrap Strip.

  • Uygulama: Nominal 6 mm (1/4”) kalınlığında ve 50 mm (2”) genişliğinde intumesan şerit. Geçiş yapan borunun dış çevresine tek kat (one layer) halinde boşluksuz ve sıkıca sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve alüminyum folyo bant (foil tape) ile sabitlenmelidir. Şerit grubu tesisat deliği boşluğu içerisine sürülmeli; alt kenarı alçıpan tavanın alt sınırından dışarıya doğru tam 6 mm (1/4”) taşacak şekilde aşağıya uzatılmalıdır.

• 3B. Yangın Durdurucu Mastik (Caulk):

  • Ürün Adı: Metacaulk 1000.

  • Uygulama: Üst döşeme katmanındaki tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren en az 19 mm (3/4”) derinlikte kesintisiz uygulanmalı ve zemin yüzeyiyle tamamen hem yüz (flush) düzeltilmelidir.

Ahşap Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Duman İlerlemesi: Döşeme genelinde hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında ahşap kiriş boşluklarında biriken yüksek sıcaklık dalgası ve PVC veya ABS drenaj hatlarının hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Alt tavan sınırındaki tek kat intumesan şerit sargısı (3A) veya üst döşemedeki 19 mm derinlikteki Metacaulk 1000 yangın durdurucu mastik dolgusu (3B) tescilli ölçülere ve aşağı sarkma kurallarına uygun yapılmazsa, boruların yok olmasıyla açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.

• Yönetmelik ve Mevzuat İhlali: Ahşap yapılardan geçen yanıcı plastik borularda test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde teknik uygunsuzluk oluşturur.
