Ahşap Döşemeden Geçen PPRC Boru Pasif Yangın Durdurucu Detayı F-C-2400

Ahşap Döşemeden Geçen PPRC Boru Pasif Yangın Durdurucu Detayı F-C-2400 yangın durdurucu sistemi, ahşap kirişli konut ve hafif ticari binalarda PVC, CPVC, ABS, PEX, PP boruların döşeme geçişlerinde etkili bir çözüm sunmaktadır. Ahşap Döşemeden Geçen PPRC Boru Pasif Yangın Durdurucu Detayı Bu sistem, yangın anında boruların çevresindeki alanı etkili bir şekilde kapatarak, yangının yayılmasını önler. Uygulama esnasında, yanıcı boruların döşeme geçişlerinde kullanılması gereken yangın durdurucu malzemeler, yangın güvenliği standartlarına uygun olarak seçilmiştir. Yangın durdurucu sistemlerin uygulanmaması, yangının hızla yayılmasına ve büyük hasarlara yol açabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, bu sistemlerin kullanımı zorunludur.

Ahşap Döşemeden Geçen PPRC Boru Pasif Yangın Durdurucu Detayı F-C-2400, kullanıcıların yangın anında güvenli bir ortamda bulunmalarını sağlarken, aynı zamanda yapısal bütünlüğü de koruma altına alır. Bu sistem, yangın güvenliği alanında uluslararası standartlara uygun olarak test edilmiş ve sertifikalandırılmıştır. Yangın durdurucu sistemlerin doğru uygulanması, binaların yangın güvenliğini artırarak, hem yaşam alanlarının hem de ticari alanların korunmasına yardımcı olur.

Ahşap Döşemeden Geçen PPRC Boru Pasif Yangın Durdurucu Detayı Uygulama Esasları

Bu sistem Ahşap Döşemeden Geçen PPRC Boru Pasif Yangın Durdurucu Detayı; yanıcı plastik boruların, tüplerin ve elektrik kanallarının ahşap kirişli döşeme-tavan asamblajları ile konstrüksiyonlu alçıpan duvar (şaft duvarı) birleşimlerinden dikey geçişlerini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu Ahşap Döşemeden Geçen PPRC Boru Pasif Yangın Durdurucu Detayı pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

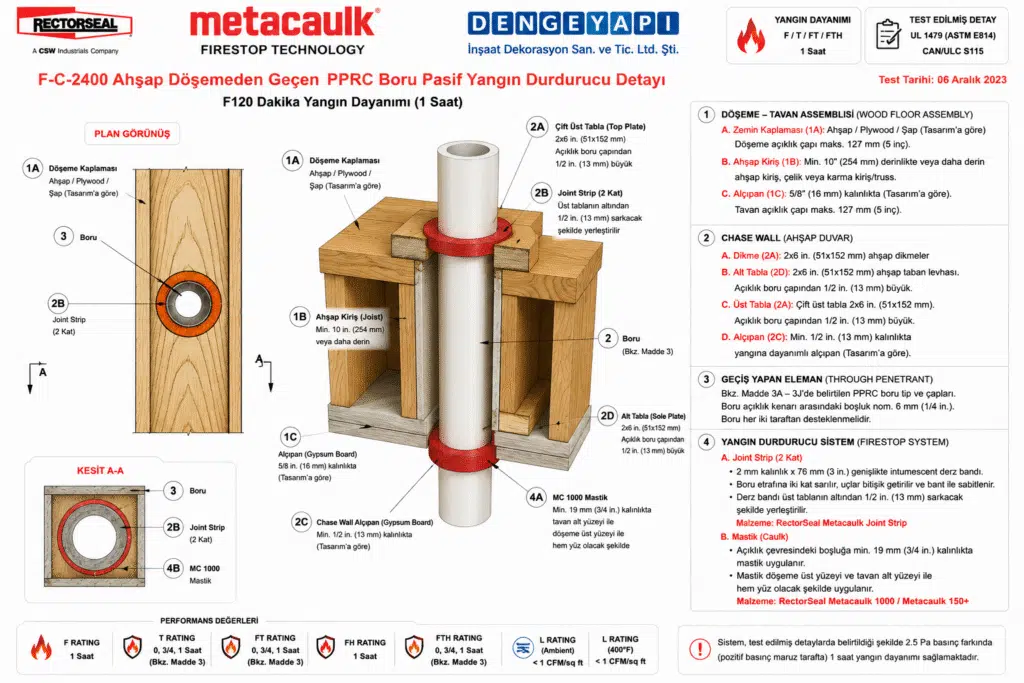

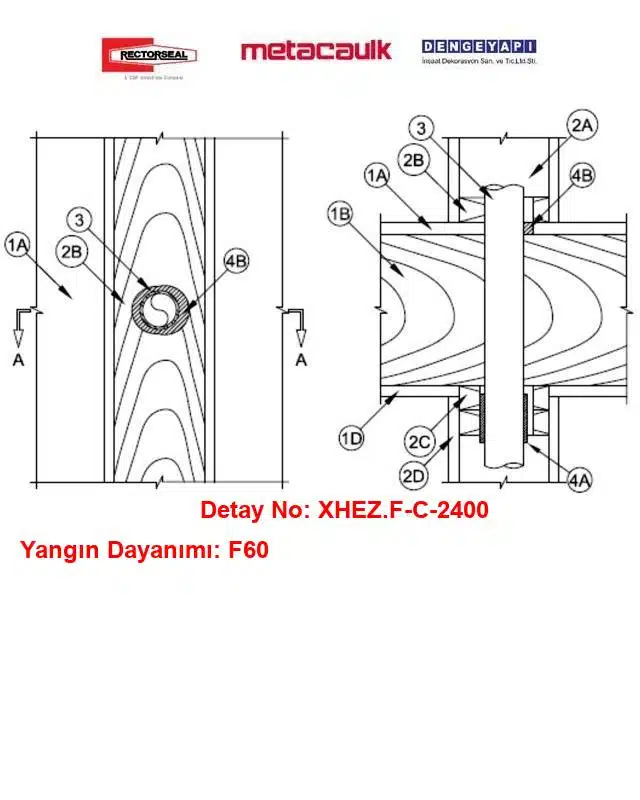

1. Yapısal Döşeme ve Şaft Elemanları Ölçü Sınırları (Floor-Ceiling Assembly & Chase Wall):

• 1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Döşemedeki dairesel açıklığın maksimum çapı 125 mm (5”) olmalıdır.

• 1B. Taşıyıcı Ahşap Kirişler (Wood Joists): Nominal 250 mm (10”) veya daha derin kereste, çelik ya da kombinasyon kereste ve çelik makas yapıları. Köprülemeleri projesine uygun yapılmış ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.

• 1D. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. Üreticisinin test edilmiş detayındaki tariflenen şekilde kirişlere doğrudan sabitlenir.

• 2. Şaft Duvarı Yapısı (Chase Wall): Geçiş yapan tesisat, ahşap dikmeli ve alçıpan kaplamalı bir şaft duvarı içerisinden yönlendirilmelidir. Şaft bileşenleri şu kriterlere sahip olmalıdır:

  • Dikmeler (Studs): Nominal 50 x 150 mm (2 by 6”) ahşap dikmeler.

  • Taban Profili (Sole Plate): Nominal 50 x 150 mm (2 by 6”) ahşap taban profili. Profilde açılacak delik veya çentik çapı, geçen tesisatın dış çapından tam 13 mm (1/2”) daha geniş olmalıdır.

  • Üst Profil (Top Plate): İki adet nominal 50 x 150 mm (2 by 6”) ahşap profilin birleşiminden oluşan çift katlı üst profil. Üst profilde açılacak delik çapı, boru dış çapından tam 13 mm (1/2”) daha geniş olmalıdır.

  • Duvar Alçıpanı: Üreticisinin test edilmiş detayındaki tariflenen şekilde en az 13 mm (1/2”) kalınlıkta yangın dayanımlı alçıpan levhalar.

2. Geçiş Yapan Tesisat Tipleri ve Ölçü Sınırları (Through Penetrants): Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) olarak konumlandırılan ve döşeme asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru, tüp veya konduit geçişi. Geçen hat dış çeperi ile delik kenarı arasındaki nominal tesisat deliği boşluğu sabit 6 mm (1/4”) olmalıdır.

• A. PVC veya uPVC Boru: Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

• B. Rigid Nonmetallic Conduit (RNC): Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 PVC elektrik borusu (NFPA 70 uyumlu).

• C. CPVC Boru: Nominal 100 mm (4”) veya daha küçük çapta, SDR 17 CPVC borular; kapalı ya da havalıklı sistemlerde.

• D. ABS Boru: Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı sistemlerde.

• E. PEX Tüp: Nominal 50 mm (2”) veya daha küçük çapta, SDR 9 çapraz bağlı polietilen tüpler; kapalı ya da havalıklı sistemlerde (Sadece Metacaulk 1000 mastik kullanımı ile onaylıdır).

• F. Blazemaster® CPVC Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 11 veya SDR 13.5 CPVC borular; kapalı sistemlerde.

• G. AquaRise® CPVC Boru: Nominal 38 mm (1-1/2”) veya daha küçük çapta, SDR 11 CPVC borular; kapalı sistemlerde.

• H. FlowGuard Gold® CPVC Boru: Nominal 25 mm (1”) veya daha küçük çapta, SDR 11 CPVC borular; kapalı sistemlerde.

• I. Aquatherm Greenpipe (PP-R/PP) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 11 polipropilen borular; kapalı sistemlerde (Sadece Metacaulk 1000 mastik kullanımı ile onaylıdır).

• J. Niron Clima (PP-RCT) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 11 polipropilen borular; kapalı sistemlerde (Sadece Metacaulk 1000 mastik kullanımı ile onaylıdır).

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

• 4A. MC Yangın Durdurucu Sargı (Joint Strip):

  • Ürün Adı: Metacaulk Joint Strip.

  • Uygulama: Nominal 2 mm kalınlığında ve 75 mm (3”) genişliğinde intumesan şerit. Geçiş yapan yanıcı borunun dış çevresine en az iki kat (layers) halinde boşluksuz ve sıkıca sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve bantla sabitlenmelidir. Şerit grubu tesisat deliği boşluğu içerisine sürülmeli; alt kenarı şaft duvarının ahşap üst profilinin (top plate) alt sınırından aşağıya doğru tam 13 mm (1/2”) taşacak şekilde aşağıya uzatılmalıdır.

• 4B. Yangın Durdurucu Mastik (Caulk):

  • Ürün Adı: Metacaulk 1000 veya Metacaulk 150+.

  • Uygulama: Üst döşeme katmanındaki tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren en az 19 mm (3/4”) derinlikte kesintisiz uygulanmalı ve zemin yüzeyiyle tamamen hem yüz (flush) düzeltilmelidir.

Ahşap Döşemeden Geçen PPRC Boru Pasif Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

• Dikey Yangın ve Duman İlerlemesi: Asamblaj genelinde ve şaft birleşimlerinde hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında ahşap kiriş boşlukları ile şaft duvarının düşey boşluklarında biriken yüksek sıcaklık dalgası ve polipropilen (PPRC)/PVC hatların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Şaft duvarının ahşap üst profil sınırındaki çift kat intumesan sargı veya üst döşemedeki 19 mm derinlikteki Metacaulk 1000 yangın durdurucu mastik dolgusu tescilli ölçülere ve aşağı sarkma kurallarına uygun yapılmazsa, boruların yok olmasıyla açığa çıkan delik mühürlenemez. Alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları ve duvar dikmelerini tutuşturarak katlar arasında saniyeler içinde yayılır.

• Yönetmelik ve Mevzuat İhlali: Ahşap yapılardan ve şaft birleşimlerinden geçen yanıcı polimer tesisat hatlarında test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde teknik uygunsuzluk oluşturur.
