F-C-2407
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı F-C-2407
Ahşap kirişli döşemeden geçen 50 mm (2") ve daha küçük PP, PP-RCT ve CPVC yanıcı borular için F60 yangın durdurucu sistem. Geçiş, Metacaulk 1000 yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı F-C-2407 yangın durdurucu sistemi, ahşap kirişli döşemede 2 in (50 mm) çapına kadar yanıcı boruların geçişi için tasarlanmıştır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Yangın durdurucu malzemeler arasında RECTORSEAL Metacaulk 1000 bulunmaktadır. Bu ürünler, yangın anında genişleyerek boşlukları kapatmakta ve yangının yayılmasını önlemektedir.
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı Sistem, tesisat deliği boşluğunun 6 mm olacak şekilde boru merkezli yerleştirilmesini ve döşemenin her iki tarafında rijit olarak desteklenmesini sağlar. Yangın durdurucu malzeme, boşluk içerisine en az 19 mm kalınlıkta uygulanarak, döşeme üst yüzeyi ve tavan alt yüzeyi ile sıfırda bitecek şekilde tamamlanmaktadır. Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı Bu detay, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerine uygun olarak oluşturulmuştur.
Kullanılan Ürün ve Uygulama
Yangın durdurucu sistemler, günümüzde yapıların güvenliğini sağlamak için kritik öneme sahiptir. Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı F-C-2407 gibi sistemler, yangın anında yangının yayılmasını önlemek amacıyla tasarlanmıştır. Bu sistem, ASTM E814, UL 1479 standartlarına uygun olarak test edilmiş ve onaylanmıştır. Yangın durdurucu sistemlerin etkinliği, yangın güvenliği yönetmeliklerinin gerekliliklerini karşılamasıyla doğrudan ilişkilidir.
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı F-C-2407 sistemi, ahşap kirişli döşemeler için özel olarak tasarlanmış olup, yanıcı boruların güvenli bir şekilde geçişini sağlamaktadır. Yangın anında genişleyen yangın durdurucu malzemeler, yangının yayılmasını önlerken, bina içindeki güvenliği artırmaktadır. Modern yapıların yangın güvenliğini sağlamak için, FM (Factory Mutual) onaylı malzemeler kullanılması önemlidir. Bu nedenle, Denge Yapı olarak sunduğumuz sistemler, hem güvenli hem de etkili bir çözüm sunmaktadır.
Ahşap Mimaride Görünmez Yangın Kalkanı: Metacaulk Çift Yönlü Mastik Çözümleri
Hafif çelik ve ahşap karkaslı nitelikli binaların döşeme-tavan kombinasyonlarından geçen polipropilen (PP-R / PP-RCT) ve CPVC yanıcı boru hatları, yangın esnasında yapısal riskleri en üst seviyeye çıkaran dikey geçiş alanlarıdır. Ahşap yapıların ısı karşısındaki yük taşıma karakteristiği ve karbonlaşma süreçleri, geleneksel betonarme zeminlere kıyasla çok daha hassas ve çift yönlü pasif yangın durdurucu mühendislik çözümleri gerektirir. Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı F-C-2407 sistem detayı, Herhangi bir hantal dış kelepçe veya ek sargı maliyetine ihtiyaç duymadan, alan tasarrufu sağlayan çift yönlü bir koruma ağı sunar.
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı Sistemin sızdırmazlık omurgası, doğrudan üst ve alt sınırlarda bariyer oluşturan yüksek mühendislik ürünü Metacaulk 1000 yangın durdurucu mastik teknolojisine dayanır. Üst ahşap döşeme sınırında 19 mm, alt alçıpan tavan sınırında ise yine 19 mm derinliğinde uygulanan bu özel intumesan mastik, yangın ısısıyla karşılaştığı anda genleşerek eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Bağımsız laboratuvarlarca test edilerek F60 (60 dakika) kesintisiz pasif yangın bütünlüğü tescillenen bu sistem, projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.
Detay İçeriği Ürünler & Alternatifleri
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı — Teknik Bileşenler
1) Döşeme Yapısı
Ahşap kirişli döşeme, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulmalıdır; özet aşağıdadır.
1A) Kaplama Sistemi
Alt döşeme ahşap veya plywood; son kat döşeme ahşap, plywood veya Şap Karışımı* olarak, üreticisinin test edilmiş detayındaki tariflenen şekilde yapılacaktır. Maksimum döşeme tesisat deliği çapı 75 mm (3").
1B) Ahşap Kirişler
Anma 250 mm (10") derinliğinde veya daha derin, ahşap, çelik veya ahşap-çelik kombinasyon kirişler, makaslar veya Yapısal Ahşap Elemanlar* kullanılacaktır. Gerekli yerlerde kuşaklama yapılacak ve uçlar yangın durdurulmuş olacaktır.
1C) Alçıpan
Anma 16 mm (5/8") kalınlıkta, üreticisinin test edilmiş detayındaki tariflenen şekilde. Alçıpan, kirişlere belirtilen şekilde sabitlenecektir. Maksimum tavan tesisat deliği çapı 75 mm (3").
2) Boru
Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılmak üzere 2 in (50 mm) anma çapa kadar yanıcı borular. Boru, yangın durdurucu sistem içerisinde merkezli yerleştirilecektir. Boru çevresi ile tesisat deliği çevresi arasındaki Tesisat Deliği Boşluğu anma 6 mm olacaktır. Boru, döşemenin her iki tarafında rijit olarak desteklenecektir. Aşağıdaki boru tip ve ebatları kullanılabilir:
2A) Polipropilen (PP) Boru
2 in (50 mm) anma çap ve daha küçük Aquatherm Greenpipe SDR 7.4 PP boru; kapalı (proses veya besleme) tesisatlarda.
2B) Polipropilen (PP-RCT) Boru
2 in (50 mm) anma çap ve daha küçük Niron FG Red veya Niron Clima SDR 7.4 PP-RCT boru; kapalı (proses veya besleme) tesisatlarda.
2C) Polipropilen (PP) Boru
Kapalı (proses veya besleme) boru sistemlerinde kullanım için Nom 2 inç (50 mm) çapında (veya daha küçük) Aquatherm Greenpipe SDR 11 PP boru.
2D) Polipropilen (PP-RCT) Boru
Kapalı (proses veya besleme) boru sistemlerinde kullanım için Nom 2 inç (50 mm) çapında (veya daha küçük) Niron Clima SDR 11 PP-RCT boru.
2E) Klorlu Polivinil Klorür (CPVC) Boru
Kapalı (besleme prosesi) boru sistemlerinde kullanılmak üzere, 50 mm çapında (veya daha küçük) SDR 13.5 CPVC boru.
3) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik
Boşluk içerisine en az 19 mm kalınlıkta yangın durdurucu malzeme uygulanacaktır; döşeme üst yüzeyi ve tavan alt yüzeyi ile sıfırda bitecek şekilde tamamlanacaktır. RECTORSEAL — Metacaulk 1000.
Detay Açıklaması
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı F-C-2407 yangın durdurucu sistemi, ahşap kirişli döşemelerde yanıcı boruların güvenli bir biçimde geçiş yapmasını sağlar. Kullanılan yanıcı borular, kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılabilecek şekilde tasarlanmıştır. Bu sistemin en önemli faydası, yangın anında yangının yayılmasını önlemesi ve bina içindeki güvenliği artırmasıdır. Yangın durdurucu malzemelerin yanlış kullanımı veya hiç kullanılmaması durumunda, yangın riskleri ciddi boyutlara ulaşabilir.
Yangın durdurucu mastikler, sistemin güvenilirliğini artırarak, boşluklar arasında yangın bariyeri oluşturmaktadır. RECTORSEAL Metacaulk 1000 gibi ürünler, bu sistemin etkinliğini artıran önemli bileşenlerdir. Bu sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu olup, test edilmiş ve sertifikalandırılmış bir sistemdir. Yangın güvenliği açısından gerekli tüm standartları karşılamakta ve modern yapılarda büyük önem taşımaktadır.
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı Uygulama Esasları
Bu sistem; yanıcı polipropilen (PP/PP-RCT) ve CPVC boruların ahşap kirişli döşeme-tavan asamblajlarından dikey geçişlerini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.
1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):
-
1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Üst döşemede açılacak dairesel açıklığın maksimum çapı 75 mm (3”) olmalıdır.
-
1B. Taşıyıcı Ahşap Kirişler (Wood Joists): F60 yangın dayanımlı asamblajlar için nominal 250 mm (10”) veya daha derin kereste, çelik ya da kombinasyon kereste ve çelik makas yapıları (kirişleri). Köprülemeleri projesine uygun yapılmış ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.
-
1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. Üreticisinin test edilmiş detayındaki tariflenen şekilde kirişlere doğrudan sabitlenir. Alçıpanda açılacak tavan deliği açıklığının maksimum çapı 75 mm (3”) olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Nonmetallic Pipe): Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Geçen yanıcı boru dış çeperi ile delik kenarı arasındaki nominal tesisat deliği boşluğu sabit 6 mm (1/4”) olmalıdır.
-
A. Aquatherm Greenpipe (PP) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 7.4 polipropilen borular; kapalı (proses veya besleme) sistemlerde.
-
B. Niron FG Red / Niron Clima (PP-RCT) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 7.4 polipropilen borular; kapalı sistemlerde.
-
C. Aquatherm Greenpipe (PP) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 11 polipropilen borular; kapalı sistemlerde.
-
D. Niron Clima (PP-RCT) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 11 polipropilen borular; kapalı sistemlerde.
-
E. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 13.5 CPVC borular; yalnızca kapalı (proses veya besleme) sistemlerde.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3. Yangın Durdurucu Mastik (Fill, Void or Cavity Material – Caulk): * Ürün Adı: Metacaulk 1000, Biostop 500+ veya Flame Safe 1900.
-
Üst Döşeme Uygulaması: Tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren en az 19 mm (3/4”) derinlikte kesintisiz uygulanmalı ve zeminle hem yüz (flush) düzeltilmelidir (Bkz.

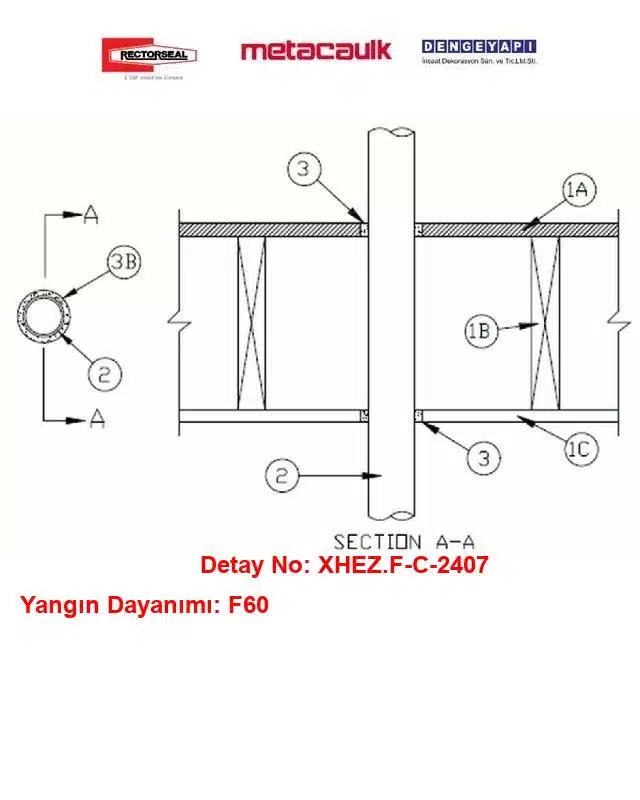

image_2d5959.png–SECTION A-A–3). -
Alt Tavan Uygulaması: Alçıpan tavanın alt yüzeyinden itibaren en az 19 mm (3/4”) derinlikte dairesel anüler boşluğa kesintisiz uygulanmalı ve alt tavan yüzeyiyle tamamen hem yüz bitirilmelidir.
-
Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın ve Duman İlerlemesi: Asamblaj genelinde hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın esnasında ahşap kiriş boşluklarında biriken yüksek sıcaklık dalgası ve polipropilen (PPRC)/CPVC hatların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Herhangi bir sargı veya kelepçe içermeyen, tamamen çift yönlü mastik tıkama prensibine dayanan bu sistemde; üst döşemedeki ve alt tavandaki 19 mm derinlikteki Metacaulk 1000 yangın durdurucu mastik dolguları tescilli ölçülere uygun yapılmazsa, alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.
-
Yönetmelik ve Mevzuat İhlali: Ahşap yapılardan geçen yanıcı polimer tesisat hatlarında test edilmiş tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde teknik uygunsuzluk oluşturur.
Sık Sorulan Sorular
F-C-2407 Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı nedir ve Yangın Durdurucu Akustik Mastik - MC 1000 ile nasıl uygulanır?
F-C-2407 Ahşap Döşemeden Geçen Polipropilen Boru Pasif Yangın Durdurucu Detayı, ahşap kirişli döşemelerden geçen 2 inç (50 mm) ve daha küçük PP, PP-RCT ve CPVC boru geçişlerinde yangın durdurma prensiplerini tarif eder. Sistem; maksimum 75 mm tesisat deliği, 6 mm anma boşluk, 16 mm alçıpan alt kaplama ve en az 19 mm Yangın Durdurucu Akustik Mastik - MC 1000 uygulamasını içerir. Mastik boşluğu doldurur ve döşeme üstü ile tavan alt yüzeyinde sıfırda bitirilir.
F-C-2407 kapsamındaki boru malzemeleri ve çapları nelerdir; Yangın Durdurucu Akustik Mastik - MC 1000 ile uyumluluk nasıl sağlanır?
Detay; PP ve PP-RCT için 2 inç (50 mm) ve daha küçük, CPVC için 50 mm anma çapa kadar boruları kapsar. Boru merkezlenir, çevresinde 6 mm boşluk bırakılır ve boşluk en az 19 mm kalınlıkta Yangın Durdurucu Akustik Mastik - MC 1000 ile doldurulur. Boru, döşemenin her iki tarafında rijit olarak desteklenerek sistem bütünlüğü sağlanır.
F-C-2407 detayında test laboratuvarı ve üretici/marka bilgileri nelerdir; Yangın Durdurucu Akustik Mastik - MC 1000 bu çerçevede nasıl konumlanır?
Test laboratuvarı UL (Underwriters Laboratories) olarak belirtilmiştir. Üretici RectorSeal ve marka Metacaulk’tur. Yangın Durdurucu Akustik Mastik - MC 1000, bu marka-üretici çatısı altında detayda listelenen yangın durdurucu mastik çözümlerinden biridir ve sistem gerekliliklerini (ör. 19 mm kalınlık, iki yüzeyde sıfır bitiş) karşılayacak şekilde uygulanır.
F-C-2407 için hedeflenen yangın dayanımı nedir ve Yangın Durdurucu Akustik Mastik - MC 1000 uygulama kalınlığı kaç mm olmalıdır?
Detayda yangın dayanımı 60 dakika olarak verilmiştir. Uygulamada Yangın Durdurucu Akustik Mastik - MC 1000, tesisat boşluğuna en az 19 mm kalınlıkta yerleştirilir ve hem döşeme üst yüzeyi hem tavan alt yüzeyinde sıfırda bitirilir; böylece sistemin hedeflenen performansını destekler.
F-C-2407 ahşap döşeme bileşenleri ve montaj koşulları nelerdir; Yangın Durdurucu Akustik Mastik - MC 1000 uygulamasına etkisi nedir?
Ahşap veya plywood alt kaplama, son kat döşeme (ahşap, plywood veya şap karışımı), minimum 250 mm derinliğinde kiriş/asma makas ve 16 mm alçıpan tavan alt kaplaması tarif edilir. Maksimum delik çapı 75 mm’dir. Bu koşullar altında boşluk; merkezlenmiş boru etrafında 6 mm olacak şekilde hazırlanır ve Yangın Durdurucu Akustik Mastik - MC 1000 en az 19 mm kalınlıkta uygulanır.
F-C-2407 kodu ne anlama geliyor?
F-C-2407, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Ahşap Kont. Döşeme · geçiş tipi: Yanıcı Boru, Kondüit. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
