Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408 nedir ve Yangın Durdurucu Akustik Mastik - MC 1000 nasıl kullanılır?

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408, ahşap kirişli döşemeden geçen 50 mm’ye kadar PP, PP-RCT ve CPVC borular için UL 1479 ve ASTM E814 testlerine dayanan bir uygulamadır. Bu detayda Yangın Durdurucu Akustik Mastik - MC 1000, boşluğa döşeme üst yüzeyiyle sıfır olacak şekilde en az 19 mm kalınlıkta uygulanarak yangın ve duman sızdırmazlığı sağlanır.

F-C-2408 detayında Metacaulk Yangın Durdurucu Derz Contası nasıl yerleştirilir ve Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı hangi boru tiplerini kapsar?

F-C-2408 detayında Metacaulk Yangın Durdurucu Derz Contası (Metacaulk Joint Strip) PP, PP-RCT ve CPVC borunun dış çevresine iki kat, her biri 2 mm kalınlıkta ve 75 mm genişlikte sarılır; uçları bitiştirilir ve folyo bant ile sabitlenir. Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı, 50 mm’ye kadar PP, PP-RCT ve CPVC boru çaplarını kapsar.

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408 için yangın dayanımı nedir ve Yangın Durdurucu Akustik Mastik - MC 1000 ile uyumu nasıldır?

F-C-2408 detayı 60 dakika yangın dayanımı hedefi ile düzenlenmiş ve UL tarafından ASTM E814/UL 1479 kapsamında test edilmiştir. Yangın Durdurucu Akustik Mastik - MC 1000, bu detayda boşluğa en az 19 mm kalınlıkta uygulanarak F-C-2408 sisteminin yangın ve duman sızdırmazlık performansına katkı sağlar.

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408

Q: F-C-2408 kapsamında Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı kurulumu sırasında Metacaulk Yangın Durdurucu Derz Contası ve MC 1000 uygulamasında nelere dikkat edilmeli?

F-C-2408 kapsamında; Tesisat Deliği azami 75 mm olmalı, boru ile boşluk arasında 6 mm aralık korunmalı, boru eksenel yerleştirilmeli ve her iki tarafta rijit desteklenmelidir. Metacaulk Yangın Durdurucu Derz Contası iki kat olarak boruya sarılır ve şeridin alt kenarı alçıpan tavan düzleminin 25 mm altına uzanır. Ardından Yangın Durdurucu Akustik Mastik - MC 1000 boşluğa döşeme üstüyle sıfır olacak şekilde minimum 19 mm kalınlıkta uygulanır; böylece Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı doğru şekilde tamamlanır.

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408 yangın durdurucu sistemi, ahşap kirişli döşemelerden geçen yanıcı borular için özel olarak tasarlanmıştır. Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı Bu sistem, yangın anında alevlerin ve dumanın yayılmasını önlemek amacıyla geliştirilmiştir. Yangın durdurucu mastik ve derz şeridi kombinasyonu ile boru çevresindeki Tesisat Deliği Boşluğu içinde güvenli bir sızdırmazlık sağlanır. Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı Yangın durdurucu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Bu sistem, yangın güvenliğinin sağlanmasında önemli bir rol oynamaktadır.

Detay No: F-C-2408

Detay Tipi: Şaft Geçişi

Yangın Durdurucu Kalınlık: 19 mm.

Detay Nevii: F-C-2408, ahşap kirişli döşemeden geçen PP, PP-RCT ve CPVC tipi yanıcı borular için tasarlanmış bir yangın durdurucu sistem detayını tarif eder. Sistem; derz şe

Geçilen Yapı Elemanı: Döşeme

Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan

Onay Tarihi: 06/12/2023

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Boru Malzemesi: Yanıcı Boru

Geçen Boru / Çapı: CPVC Boru 50 mm / Polipropilen (PP) Boru 50 mm

Yangın Dayanımı: 60 Dakika

F-C-2408, ahşap kirişli döşemeden geçen PP, PP-RCT ve CPVC tipi yanıcı borular için tasarlanmış bir yangın durdurucu sistem detayını tarif eder. Sistem; derz şe

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı

Yangın güvenliği, modern yapıların en önemli unsurlarından biridir. Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı Yangın durdurucu sistemler, yapıların yangın anındaki dayanıklılığını artırarak, can ve mal güvenliğini sağlamaktadır. Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408 yangın durdurucu sistemi, ahşap kirişli döşemelerde geçiş yapan yanıcı borular için özel olarak tasarlanmıştır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir. Yangın durdurucu sistemlerin uygulanması, sadece yasal bir zorunluluk değil, aynı zamanda insan hayatının korunması açısından da gereklidir.

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı Yangın durdurucu sistemlerin kullanımı, yangın anında alevlerin ve dumanın yayılmasını önleyerek, yapıların güvenliğini artırmaktadır. Bu sistemlerin etkinliği, uluslararası standartlara uygun olarak test edilmiş olması ile kanıtlanmıştır. FM (Factory Mutual) onaylı malzemelerin kullanımı, sistemin güvenilirliğini artırmaktadır. Günümüzde, binaların yangın güvenliği açısından pasif yangın koruma uygulamaları giderek daha fazla önem kazanmaktadır.

Ahşap Karkas Yapılarda Polipropilen Tesisat Güvencesi: Metacaulk Entegre Sistem Teknolojileri

Hafif çelik ve ahşap karkaslı nitelikli binaların döşeme-tavan kombinasyonlarından geçen Aquatherm ve Niron polipropilen (PP-R / PP-RCT) ile CPVC yanıcı boru hatları, yangın esnasında yapısal riskleri en üst seviyeye çıkaran dikey geçiş alanlarıdır. Ahşap yapıların ısı karşısındaki yük taşıma karakteristiği ve karbonlaşma süreçleri, geleneksel betonarme zeminlere kıyasla çok daha hassas ve tescilli pasif yangın durdurucu mühendislik çözümleri gerektirir. Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408 sistem detayı, nominal 50 mm (2”) çapına kadar olan polimer boru hatlarının ahşap asamblaj geçişlerini tescil altına alan, uluslararası akredite sertifikalı profesyonel bir metodoloji sunar.

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı Sistemin sızdırmazlık omurgası, hantal dış kelepçe maliyetlerine ihtiyaç duymadan, alan tasarrufu sağlayan çift yönlü bir koruma ağına dayanır: Üst döşeme katmanında tam duman sızdırmazlığını garanti eden 19 mm derinliğindeki Metacaulk 1000 yangın durdurucu mastik uygulaması yapılırken, alt alçıpan tavan sınırında ise boruyu çepeçevre saran iki katmanlı Metacaulk Joint Strip (İntumesan Derz Şeridi) devreye girer. Alçıpan tavan sınırından 25 mm aşağı sarkacak şekilde projelendirilen bu yüksek mühendislik ürünü reaktif şerit, yangın ısısıyla karşılaştığı anda muazzam bir hacimsel genleşme göstererek eriyen polipropilen borunun yerini aşılmaz bir kömür bariyeriyle mühürler. F60 (60 dakika) kesintisiz pasif yangın bütünlüğü sağlayan bu bütünsel çözüm, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.

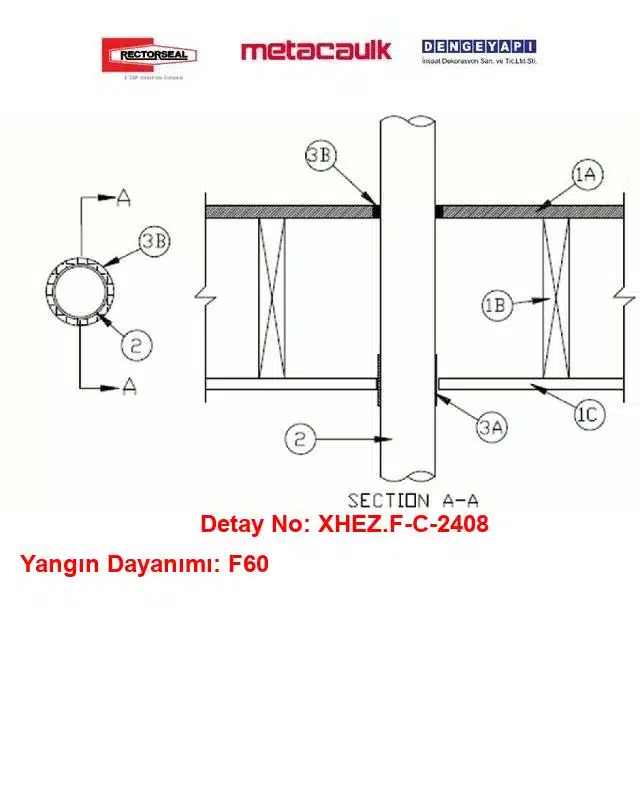

1) Döşeme Yapısı (Ahşap Kirişli Döşeme)

F60 yangın dayanımlı ahşap kirişli döşeme; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıda özet bileşenler verilmiştir:

1A) Döşeme Kaplaması

Alt döşeme olarak masif ahşap veya kontrplak; üst kaplama olarak masif ahşap, kontrplak veya projedeki döşeme kaplama karışımı kullanılabilir. Döşeme üzerindeki Tesisat Deliği azami çapı 75 mm’dir.

1B) Ahşap Kirişler

En az 250 mm derinliğinde (veya daha derin) ahşap, çelik veya ahşap-çelik birleşik kirişler, makaslar veya Taşıyıcı Ahşap Elemanlar; gerekli yerlerde çapraz elemanlarla desteklenecek, uçları yangın durdurulmuş olacaktır.

1C) Alçıpan

Yaklaşık 16 mm kalınlığında alçıpan kaplama, üreticisinin test edilmiş detayındaki tariflenen şekilde kirişlere sabitlenecektir. Tavan kaplamasındaki Tesisat Deliği azami çapı 75 mm’dir.

2) Boru

2” (50 mm) çapında veya daha küçük yanıcı borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılabilir. Boru, yangın durdurucu sistem içinde eksenel (konsantrik) yerleştirilecek; boru ile Tesisat Deliği çevresi arasındaki Tesisat Deliği Boşluğu 6 mm olacaktır. Boru, döşemenin her iki tarafında rijit şekilde desteklenecektir. Aşağıdaki boru tipleri kullanılabilir:

2A) Polipropilen (PP) Boru

2” (50 mm) çapında veya daha küçük Aquatherm Greenpipe SDR 7.4 PP boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık ve havalık) sistemlerde kullanılabilir.

2B) Polipropilen (PP-RCT) Boru

2” (50 mm) çapında veya daha küçük Niron FG Red veya Niron Clima SDR 7.4 PP-RCT boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık ve havalık) sistemlerde kullanılabilir.

2” (50 mm) çapında veya daha küçük Aquatherm Greenpipe SDR 7.4 PP boru; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık ve havalık) sistemlerde kullanılabilir.

2C) Polipropilen (PP) Boru

Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık ve havalandırma) boru sistemlerinde kullanılmak üzere Nom 2 inç (50 mm) çapında (veya daha küçük) Aquatherm Greenpipe SDR 11 PP boru.

2D) Polipropilen (PP-RCT) Boru

Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık ve havalandırma) boru sistemlerinde kullanılmak üzere Nom 2 inç (50 mm) çapında (veya daha küçük) Niron Clima SDR 11 PP-RCT boru.

2E) Klorlanmış PVC (CPVC) Boru

Kapalı (proses veya besleme) sistemlerinde kullanılmak üzere, 2 inç (50 mm) çapında (veya daha küçük) SDR 13.5 CPVC boru.

3) Yangın Durdurucu Sistem

Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.

3A) Yangın Durdurucu Malzeme — Derz Şeridi

Her biri 2 mm kalınlıkta ve 75 mm genişlikte iki kat İntumesan derz şeridi, borunun dış çevresine sıkıca sarılır; uçlar bitiştirilir ve folyo bant ile sabitlenir. Derz şeridi, Boşluk içerisine yerleştirilir ve şeridin alt kenarı alçıpan tavan düzleminin 25 mm altına uzanır. RECTORSEAL — Metacaulk Joint Strip.

3B) Yangın Durdurucu Malzeme — Mastik

En az 19 mm kalınlıkta yangın durdurucu mastik, Boşluk içerisine döşeme üst yüzeyi ile sıfır olacak şekilde uygulanır. RECTORSEAL Metacaulk 1000.

Detay İçeriği Ürünler & Alternatifleri

Yangın Durdurucu Akustik Mastik - MC 1000

Metacaulk Yangın Durdurucu Derz Contası

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR68 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408 yangın durdurucu sistemi, özellikle ahşap kirişli döşemelerde kullanılan yanıcı borular için tasarlanmıştır. Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) boru sistemlerinde kullanılmak üzere uygun olan 2” (50 mm) çapındaki yanıcı borular, sistem içerisinde eksenel (konsantrik) olarak yerleştirilir. Yangın durdurucu mastik ve derz şeridi, bu sistemin en önemli bileşenleridir. Yangın durdurucu sistemin doğru bir şekilde uygulanmaması, yangın durumunda büyük riskler doğurabilir; bu nedenle bu sistemin kullanımı Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e göre zorunludur.

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı Sistem, ahşap kirişli döşemelerde yangın güvenliğini artırmak için kritik öneme sahiptir. Yangın durumunda, alevlerin yayılması ve dumanın geçişi, insan hayatını tehdit edebilir. Yangın durdurucu sistemin kullanımı, bu tür riskleri minimize eder. Ayrıca, Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı sistemin test edilmiş olması, güvenilirliğini artırır. Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı F-C-2408, konut, otel ve yurt gibi hafif çerçeveli yapılarda yangın güvenliğini sağlamak için ideal bir çözümdür.

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı Uygulama Esasları

Bu sistem; yanıcı polipropilen (PP/PP-RCT) ve CPVC boruların ahşap kirişli döşeme-tavan elemanlarından dikey geçişlerini sızdırmaz hale getirmek amacıyla ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Üst döşemede açılacak dairesel açıklığın maksimum çapı 75 mm (3”) olmalıdır.
1B. Taşıyıcı Ahşap Kirişler (Wood Joists): F60 yangın dayanımlı asamblajlar için nominal 250 mm (10”) veya daha derin kereste, çelik ya da kombinasyon kereste ve çelik makas yapıları (kirişleri). Köprülemeleri projesine uygun yapılmış ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.
1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. Üreticisinin test edilmiş detayındaki tariflenen şekilde kirişlere doğrudan sabitlenir. Alçıpanda açılacak tavan deliği açıklığının maksimum çapı 75 mm (3”) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Nonmetallic Pipe): Yangın durdurucu sistem içerisinde konsantrik (merkezlenmiş) olarak konumlandırılan ve döşemenin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Geçen yanıcı boru dış çeperi ile delik kenarı arasındaki nominal tesisat deliği boşluğu sabit 6 mm (1/4”) olmalıdır.

A. Aquatherm Greenpipe (PP) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 7.4 polipropilen borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
B. Niron FG Red / Niron Clima (PP-RCT) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 7.4 polipropilen borular; kapalı ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
C. Aquatherm Greenpipe (PP) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 11 polipropilen borular; kapalı ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
D. Niron Clima (PP-RCT) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 11 polipropilen borular; kapalı ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
E. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2”) veya daha küçük çapta, SDR 13.5 CPVC borular; yalnızca kapalı (proses veya besleme) sistemlerde.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

3A. İntumesan Derz Şeridi (Joint Strip): * Ürün Adı: Metacaulk Joint Strip
- Uygulama: Nominal 2 mm kalınlığında ve 75 mm (3”) genişliğinde intumesan şerit. Geçiş yapan borunun dış çevresine iki kat (layers) halinde boşluksuz ve sıkıca sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve folyo bant (foil tape) ile sabitlenmelidir. Şerit grubu tesisat deliği boşluğu içerisine sürülmeli; alt kenarı alçıpan tavanın alt sınırından dışarıya doğru tam 25 mm (1”) taşacak şekilde konumlandırılmalıdır.
3B. Yangın Durdurucu Mastik (Fill, Void or Cavity Material - Caulk): * Ürün Adı: Metacaulk 1000, Biostop 500+ veya Flame Safe 1900.
- Uygulama: Üst döşeme katmanındaki tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren en az 19 mm (3/4”) derinlikte kesintisiz uygulanmalı ve zemin yüzeyiyle tamamen hem yüz (flush) düzeltilmelidir.

Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı Uygulanmazsa Ne Olur?

Dikey Yangın ve Duman İlerlemesi: Yapı Elemanları genelinde hedeflenen F60 dakika pasif yangın dayanım süresi elde edilemez. Yangın anında ahşap kiriş boşluklarında biriken yüksek sıcaklık dalgası ve polipropilen (PPRC)/CPVC hatların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Alt tavan sınırındaki çift kat intumesan şerit (3A) veya üst döşemedeki 19 mm derinliğindeki Metacaulk 1000 yangın durdurucu mastik dolgusu (3B) tescilli ölçü ve sarkma kurallarına uygun yapılmazsa, plastik boruların yok olmasıyla açığa çıkan boşluk mühürlenemez. Alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.
Yönetmelik ve Mevzuat İhlali: Ahşap yapılardan geçen yanıcı polimer tesisat hatlarında test edilmiş Ahşap Döşemeden Geçen Polipropilen PPRC Boru Yangın Yalıtımı Detayı tescilli pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek yapı denetim süreçlerinde teknik uygunsuzluk oluşturur.
