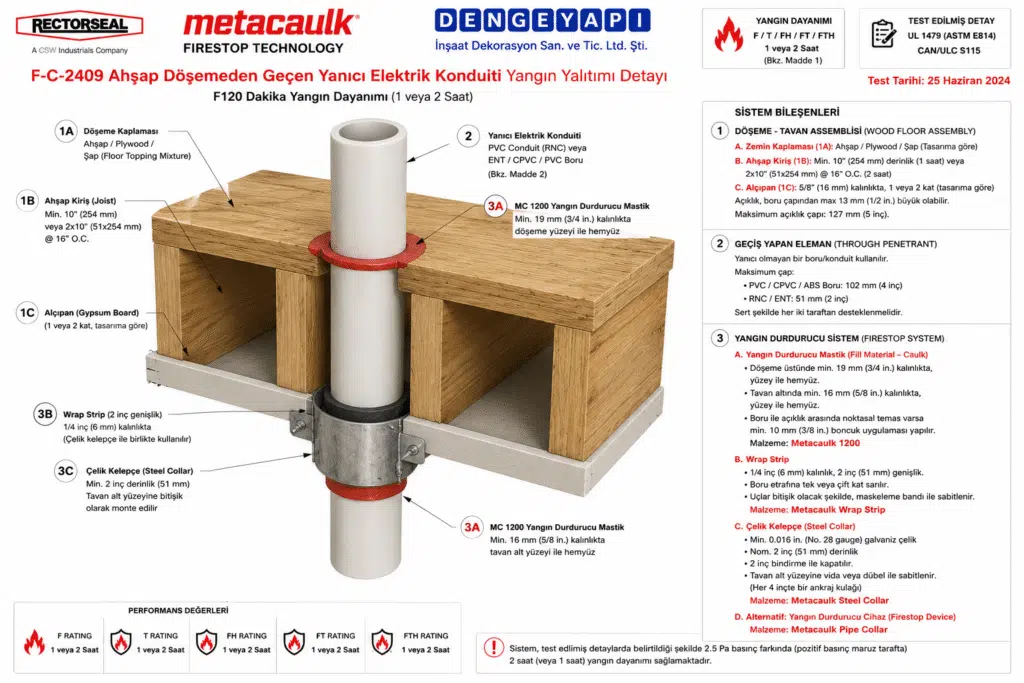

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı F-C-2409

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Ahşap kirişli döşemelerde geçiş yapan yanıcı boru ve plastik iletkenler için tasarlanmış olan bu yangın durdurucu sistem, uluslararası standartlara uygun olarak yüksek güvenlik sağlar. ASTM E814 ve UL 1479 standartlarına göre test edilmiş ve onaylanmıştır. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Sistem, yangın anında ısı ve dumanın yayılmasını engelleyerek, can ve mal güvenliğini artırır. Bu sistemin bileşenleri arasında yangın durdurucu mastik ve MC Yangın Durdurucu Kelepçe gibi ürünler bulunmaktadır. Bu ürünler, geçiş noktalarındaki boşlukların sızdırmazlığını sağlamak ve tesisatların sabitlenmesine yardımcı olmak amacıyla kullanılmaktadır.

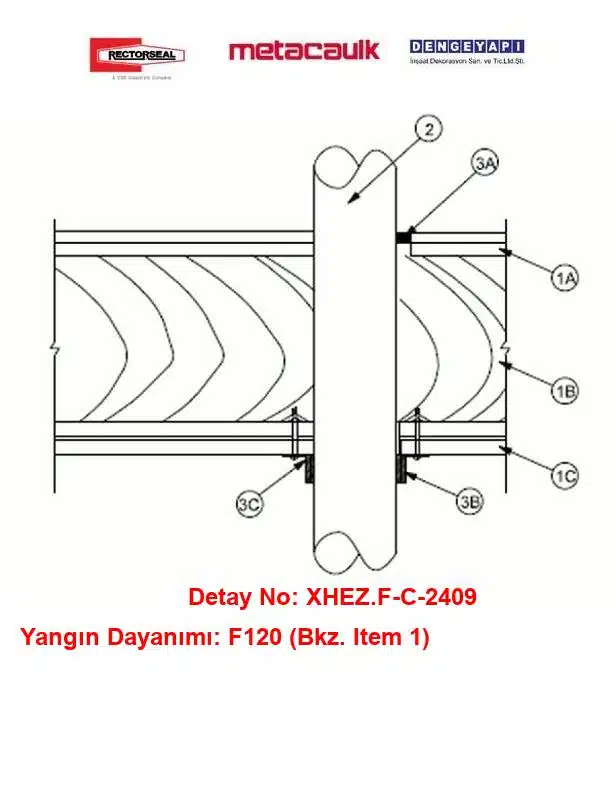

Detay No: F-C-2409

Detay Tipi: Şaft Geçişi

Yangın Durdurucu Kalınlık: 19 mm.

Detay Nevii: Ahşap kirişli döşemelerde PVC, CPVC, ABS borular ve ENT/RNC iletkenler için yangın durdurucu sistem. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak

Geçilen Yapı Elemanı: Döşeme

Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan

Onay Tarihi: 25/06/2024

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Boru Malzemesi: Yanıcı Boru

Geçen Boru / Çapı: ABS Boru 75 mm / CPVC Boru 100 mm / PVC Boru 100 mm / Sert Elektriksel Yanıcı Konduit 2 inç

Yangın Dayanımı: 120 Dakika

Ahşap kirişli döşemelerde PVC, CPVC, ABS borular ve ENT/RNC iletkenler için yangın durdurucu sistem. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı

Yangın güvenliği, modern binaların tasarımında en önemli unsurlardan biridir. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Yangın durdurucu sistemler, yangın anında ısı ve dumanın yayılmasını engelleyerek, can güvenliğini artırır. ASTM E814, UL 1479 gibi uluslararası standartlar, bu sistemlerin etkinliğini ve güvenilirliğini belirlemektedir. Yangın durdurucu sistemimizin bileşenleri, yüksek kaliteli malzemelerden üretilmiş olup, FM (Factory Mutual) onayı bulunmaktadır. Bu, malzemelerin yangın güvenliği açısından yüksek performans sergilediğini göstermektedir.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Yangın durdurucu sistemlerin uygulanması, sadece yasal bir zorunluluk değil, aynı zamanda projelerin güvenliğini artırmanın da bir yoludur. Yangın güvenliği düzenlemelerine uygun olarak tasarlanan bu sistemler, özellikle ahşap kirişli döşemelerde büyük önem taşımaktadır. Yangın durdurucu sistemler, yangın anında oluşabilecek zararı en aza indirmek için etkili bir çözümdür ve modern yapıların güvenliğinde önemli bir yer tutmaktadır.

Ahşap Yapı Geçişlerinde Mutlak Güvenlik: Metacaulk Kelepçe ve Mastik Kombinasyonu

Hafif çelik ve ahşap karkaslı nitelikli binaların döşeme-tavan kombinasyonlarından geçen PVC, CPVC ve ABS yanıcı plastik borular ile elektrik hatları, yangın esnasında yapısal riskleri en üst seviyeye çıkaran dikey geçiş alanlarıdır. Ahşap yapıların ısı karşısındaki yük taşıma karakteristiği ve karbonlaşma süreçleri, geleneksel betonarme zeminlere kıyasla çok daha hassas ve tescilli pasif yangın durdurucu mühendislik çözümleri gerektirir. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı F-C-2409 sistem detayı, nominal 100 mm (4”) çapına kadar olan polimer tesisat ve konduit hatlarının ahşap asamblaj geçişlerini tescil altına alan, uluslararası sertifikalı profesyonel bir metodoloji sunar.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Sistemin sızdırmazlık omurgası, üst döşeme yüzeyinde duman ve gaz yalıtımını garanti eden yüksek performanslı Metacaulk 1000 yangın durdurucu mastik uygulaması ile alt tavan sınırında boruyu zırh gibi kavrayan MC Yangın Durdurucu Kelepçe (Metacaulk Pipe Collar) kombinasyonuna dayanır. Alt tavan sınırına monte edilen yüksek mühendislik ürünü intumesan dolgulu kelepçe, yangın ısısıyla saniyeler içinde aktive olarak genleşir ve eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle kapatırken; üst döşemedeki 19 mm derinliğindeki mastik yatağı ise tam sızdırmazlık sağlar. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getiren bu tescilli sistem, ahşap mimaride sürdürülebilir can ve mal emniyetini garanti altına alır.

1) Döşeme Yapısı

F60 veya F120 yangın dayanımlı ahşap kirişli döşeme–tavan montajı; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulmalıdır.

1A) Kaplama Sistemi

Alttaki kaplama ve son kat döşeme; üreticisinin test edilmiş döşeme–tavan detayında tarif edildiği şekilde ahşap kaplama veya kontrplak ya da Şap Karışımı* olabilir. Döşemedeki tesisat deliği çapı, geçiş yapan tesisatın (Madde 2) dış çapından en fazla 13 mm (1/2”) büyük olacak şekilde açılmalıdır. Döşeme tesisat deliği azami çapı 125 mm (5”).

1B) Ahşap Kirişler

F60 dayanımlı döşemelerde, en az 254 mm (10”) derinliğinde veya daha derin ahşap, çelik ya da ahşap-çelik birleşik kirişler/makaslar veya Yapısal Ahşap Elemanlar; gerekli yerlerde çapraz bağlarla ve uçları yangın durdurulmuş şekilde kullanılacaktır. F120 dayanımlı döşemelerde, 51×254 mm (2×10”) ahşap kirişler 406 mm (16”) aks aralığında; 25×76 mm (1×3”) ahşap çapraz bağlarla ve uçları yangın durdurulmuş şekilde kullanılacaktır.

1C) Askı Kanalları (Gösterilmemiştir)

F120 dayanımlı montajlarda, birinci ve ikinci alçıpan tabakası (Madde 1D) arasında, ahşap kirişlere dik yönde yerleştirilen esnek galvanizli çelik askı kanalları kullanılacaktır. Askı kanalı aks aralığı en fazla 610 mm (24”). F60 dayanımlı montajlarda, gerektiğinde alçıpan ile ahşap kirişler arasında, ilgili döşeme–tavan detayında belirtildiği şekilde esnek galvanizli çelik askı kanalları kullanılacaktır. Askı kanalı aks aralığı en fazla 610 mm (24”).

1D) Alçıpan

Yaklaşık 1,2 m (4 ft) genişliğinde ve 16 mm (5/8”) kalınlığında; ilgili döşeme–tavan detayında belirtildiği şekilde uygulanacaktır. Birinci alçıpan tabakası ahşap kirişlere veya askı kanallarına, ikinci tabaka (F120 montajlarda) askı kanallarına, üreticinin test edilmiş detayındaki tarifle sabitlenecektir. Tavan kaplamasındaki tesisat deliği çapı, geçiş yapan tesisatın (Madde 2) dış çapından en fazla 13 mm (1/2”) büyük olacaktır. Tavan tesisat deliği azami çapı 125 mm (5”). Yangın Durdurucu Sistemin Yangın Dayanımı, döşeme–tavan montajının yangın dayanımı ile kullanılan geçiş yapan tesisat tipine bağlıdır.

2) Geçiş Yapan Tesisatlar

Bir adet yanıcı boru veya plastik iletken, yangın durdurucu sistem içinde eş eksenli veya eksantrik yerleşecek şekilde uygulanacaktır. Boru/iletken ile tesisat deliği çevresi arasındaki boşluk minimum sıfır (temaslı) ile maksimum 13 mm (1/2”) arasında olacaktır. Boru/iletken döşeme–tavan montajının her iki tarafında da rijit şekilde desteklenecektir. Aşağıdaki tip ve ebatlardaki yanıcı boru/iletkenler kullanılabilir:

2A) Polivinil Klorür (PVC veya uPVC) Boru

4” (100 mm) anma çapına kadar, Schedule 40, hücresel veya masif gövdeli PVC/uPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılabilir.

2B) Klorlanmış Polivinil Klorür (CPVC) Boru

4” (100 mm) anma çapına kadar, SDR 13.5 CPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanılabilir.

2C) Elektrik Plastik Boru (ENT)

2D) Sert Plastik Boru (RNC)

2E) Akrilonitril Bütadien Stiren (ABS) Boru

3) Yangın Durdurucu Sistem

Yangın durdurucu sistem aşağıdaki bileşenlerden oluşacaktır. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.

3A) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik

Üst döşeme yüzeyinde, Boşluk içerisine en az 19 mm (3/4”) kalınlıkta mastik uygulanacaktır. Tavan alt yüzeyinde Boşluk içerisine en az 16 mm (5/8”) kalınlıkta mastik uygulanacaktır. Temaslı (sıfır boşluk) bölgelerde, en az 10 mm (3/8”) çapında mastik fitili uygulanacaktır. Ürünler: RECTORSEAL — Metacaulk 1000, Biostop 500+, FlameSafe FS1900.

3B) Yangın Durdurucu Malzeme — MC Yangın Durdurucu Sargı

6 mm (1/4”) kalınlığında, 50 mm (2”) genişliğinde sargı; çelik kelepçe (Madde 3C) ile birlikte kullanılacaktır. Sargı tabakaları, uçları bindirmesiz (bitişik) olacak şekilde boru veya boru+manşon çevresine tek tek sarılır ve bantla tutulur. Ardışık tabakalarda bitişik uçlar şaşırtılacaktır. Sargının kenarı tavan yüzeyine dayalı olacaktır. Parçalar maskeleme bandı ile geçici olarak sabitlenebilir. Ürünler: RECTORSEAL — MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip), Biostop Wrap Strip veya FlameSafe Wrap Strip.

3C) Çelik Kelepçe

Dolgu malzemesi üreticisinden temin edilen, ön kesimli galvanizli çelik şeritlerden imal, en az 0,40 mm (0.016”) kalınlığında çelik kelepçe. Kelepçe derinliği yaklaşık 50 mm (2”); 25 mm genişliğinde × 30 mm (1-1/4”) uzunluğunda sabitleme kulakları 100 mm (4”) aralıklarla bulunur. Ayrıca, sabitleme kulaklarının karşısında 19 mm (3/4”) genişliğinde tutucu kulaklar vardır. Kelepçe boru çevresine sarılır ve en az 50 mm (2”) bindirilir. Tutucu kulaklar boruya doğru 90° kıvrılarak boru çevresindeki boşluğu ve mastik (Madde 3A) tutuculuğunu sağlar. Kelepçe boru üzerinde tavan alt yüzeyine kadar kaydırılır ve yalnızca tavan altına monte edilir. Her bir kulaktan 38 mm (1-1/2”) laminat vidası veya 3 mm (1/8”) × 50 mm (2”) boşluklu duvar dübeli ile sabitlenir.

3D) Yangın Durdurucu Cihaz — Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe

(Madde 3B ve 3C’ye alternatif) Geçiş yapan tesisatın anma çapına uygun, iç yüzeyi İntumesan malzeme kaplı galvanizli çelik zırhlı yangın durdurucu kelepçe. Üretici montaj talimatlarına uygun şekilde, tesisatın etrafına takılır. Kelepçe kulakları üzerinden, her kulakta 38 mm (1-1/2”) laminat vidası veya 3 mm (1/8”) çapında, 50 mm (2”) uzunluğunda boşluklu duvar dübeli ve 19 mm (3/4”) pul ile tavan altına sabitlenir. Şaft duvarı (chase) kullanıldığında, cihaz üst başlık (top plate) altına en az 19 mm (3/4”) No.10 (veya daha büyük) ahşap vidalarıyla sabitlenir. Ürünler: RECTORSEAL — Metacaulk Pipe Collar, Biostop Pipe Collar, FlameSafe Pipe Collar.

Detay İçeriği Ürünler & Alternatifleri

Yangın Durdurucu Akustik Mastik - MC 1000

Yangın Durdurucu Kelepçe Metacaulk

Metacaulk Yangın Durdurucu Sargı Bandaj

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR80 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı F-C-2409

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Yangın durdurucu sistem, ahşap kirişli döşemelerde yanıcı boru veya plastik iletken geçişleri için özel olarak tasarlanmıştır. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Bu sistem, konut ve ticari projelerde yangın güvenliğini sağlamak için kritik bir rol oynamaktadır. Geçiş yapan tesisatlar, uygun yangın durdurucu malzeme ve kelepçe kullanımıyla korunur. Yangın durdurucu mastik, boşlukların sızdırmazlığını sağlarken, MC Yangın Durdurucu Kelepçe tesisatın stabil kalmasına yardımcı olur. Bu ürünlerin kullanımı, yangın anında ısı ve dumanın yayılmasını minimize eder.

Yangın durdurucu sistemin uygulanmadığı durumlarda, yangının yayılması hızlanabilir ve bu da can ve mal kaybına yol açabilir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu olarak, bu sistemin montajı, boşlukların taşyünü veya mastik ile kapatılması gerekmektedir. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Bu sistem, test edilmiş ve sertifikalandırılmış bir sistem olarak, projelerinizde güvenliği artırmak için ideal bir çözümdür.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Bu sistem; yanıcı plastik boruların ve elektrik kanallarının ahşap kirişli döşeme-tavan asamblajlarından dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 ve UL 1479 standartlarına uygun olarak UL (Underwriters Lab.) Tarafından Test Edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi, kurulu olduğu döşeme-tavan yapısının bütünlük derecelendirmesine bağlı olarak F60 veya F120 (60 veya 120 dakika) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test edilmiş detayındaki tariflenen şekilde, masif kereste veya kontrplak alt döşeme katmanı. Döşemedeki dairesel açıklığın çapı, geçen yanıcı borunun dış çapından en fazla 13 mm (1/2”) daha geniş olacak şekilde kesilmelidir. Maksimum tesisat deliği çapı 125 mm (5”) olmalıdır.
1B. Taşıyıcı Ahşap Kirişler (Wood Joists): * F60 (1 Saat) Dayanımlı Yapıda: Nominal 250 mm (10”) veya daha derin kereste, çelik ya da kombinasyon makas yapıları.
- F120 (2 Saat) Dayanımlı Yapıda: Nominal 50 x 250 mm (2 x 10”) boyutlarında, 400 mm (16”) aks aralıklarıyla dizilmiş kereste kirişler ve nominal 25 x 75 mm (1 x 3”) ahşap köprülemeler.
1C. Askı Profilleri (Furring Channels): F120 dayanımlı yapılarda, birinci ve ikinci kat alçıpan levhaların arasına, ahşap kirişlere dik doğrultuda monte edilmiş galvaniz çelik esnek askı profilleri (furring kanalları). Aks aralıkları en fazla 600 mm (24”) olmalıdır.
1D. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 1200 mm (4 ft) genişliğinde ve 16 mm (5/8”) kalınlığında Tip X alçıpan levha katmanı. F60 yapılarda tek kat, F120 yapılarda ise çift kat olarak tasarıma uygun şekilde vidalanır. Alçıpanda açılacak tavan deliği çapı boru dış çapından en fazla 13 mm (1/2”) daha geniş olmalı ve maksimum 125 mm (5”) çapı aşmamalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants): Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Tesisat deliği içerisinde ahşap kirişlerin yaklaşık ortasına gelecek şekilde konsantrik (merkezlenmiş) ya da eksantrik konumlandırılan ve döşeme asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya konduit geçişi. Boru dış çeperi ile delik kenarı arasındaki tesisat deliği boşluğu en az 0 mm (noktasal temas) ile en fazla 13 mm (1/2”) arasında olmalıdır.

A. PVC veya uPVC Boru: Nominal 100 mm (4”) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli PVC/uPVC borular; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
B. CPVC Boru: Nominal 100 mm (4”) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
C. Electrical Nonmetallic Tubing (ENT): Nominal 50 mm (2”) veya daha küçük çapta, PVC'den mamul oluklu cidarlı elektrik nonmetalik borusu.
D. Rigid Nonmetallic Conduit (RNC): Nominal 50 mm (2”) veya daha küçük çapta, Schedule 40 PVC elektrik borusu.
E. ABS Boru: Nominal 75 mm (3”) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı (drenaj, atık veya havalık) sistemlerde.

3. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Yangın Durdurucu Ürün ve Uygulama Parametreleri:

3A. Yangın Durdurucu Mastik (Caulk): * Ürün Adı: Metacaulk 1000 veya Biostop 500+.
- Üst Döşeme Uygulaması: Tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren en az 19 mm (3/4”) derinlikte kesintisiz uygulanmalı ve zeminle hem yüz düzeltilmelidir.
- Alt Tavan Uygulaması: Alçıpan tavanın alt yüzeyinden itibaren en az 16 mm (5/8”) derinlikte dairesel boşluğa kesintisiz mastik uygulanmalıdır. Noktasal temas olan dar yerlerde ise arakesite en az 10 mm (3/8”) çapında sızdırmazlık pahı çekilmelidir.
Alt Tavan Yangın Durdurucu Koruma Elemanları (Alternatif Uygulama Seçenekleri):
- Seçenek 1 (Fabrikasyon Kelepçe - 3D): Boru dış çapına tam uyumlu, fabrikasyon intumesan astarlı galvaniz çelik MC Yangın Durdurucu Kelepçe (Metacaulk Pipe Collar) dikey borunun çevresine takılır. Kelepçe, tavanın alt yüzeyine dayanarak en az 38 mm uzunluğunda laminasyon vidaları veya içi boşluk dubelleri yardımıyla sabitlenir.
- Seçenek 2 (Sargı ve Çelik Zırh - 3B & 3C): Kelepçe yerine, alçıpan tavan alt yüzey sınırında boru çevresine 6 mm (1/4”) kalınlığında ve 50 mm (2”) genişliğinde MC Yangın Durdurucu Sargı katmanlar halinde sıkıca sarılıp bantlanır. Sargının üzerine ise 0.41 mm kalınlığında galvaniz sacdan imal edilmiş tırnaklı Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe geçirilerek vidalarla alt tavana sıkıca monte edilir.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Yalıtımı Detayı Uygulanmazsa Ne Olur?

Dikey Yangın ve Duman İlerlemesi: Yapı sınıfına göre hedeflenen F60 veya F120 dakika pasif yangın dayanım süreleri elde edilemez. Yangın esnasında ahşap kirişlerin yarattığı boşluklarda biriken yüksek sıcaklık ve plastik hatların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Alt tavandaki kelepçenin veya üst döşemedeki 19 mm derinlikteki Metacaulk 1000 mastik dolgusunun eksik ya da hatalı uygulanması durumunda, yangın anında açığa çıkan şaft boşluğu mühürlenemez. Sonuç olarak alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.
Yönetmelik ve Mevzuat İhlali: Ahşap yapılarda test edilmiş pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşürerek yapı denetim ve kabul süreçlerinde majör teknik uygunsuzluk oluşturur.
