Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı F-C-2410

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Ahşap kirişli döşemelerde yanıcı tesisat geçişleri için özel olarak tasarlanmış yangın durdurucu sistem, hem güvenlik hem de yangın dayanıklılığı açısından kritik bir rol oynamaktadır. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Bu sistem, PVC, CPVC, ENT ve RNC gibi yanıcı boruların geçiş yaptığı noktalarda, tavan alt yüzeyinde İntumesan sargı ve döşeme üst yüzünde yangın durdurucu mastik kullanarak Tesisat Deliği Boşluğu’nu kapatmaktadır. ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Yangın Durdurucu Sistemin yangın dayanımı, monte edildiği döşemenin yangın dayanımı ile aynıdır.

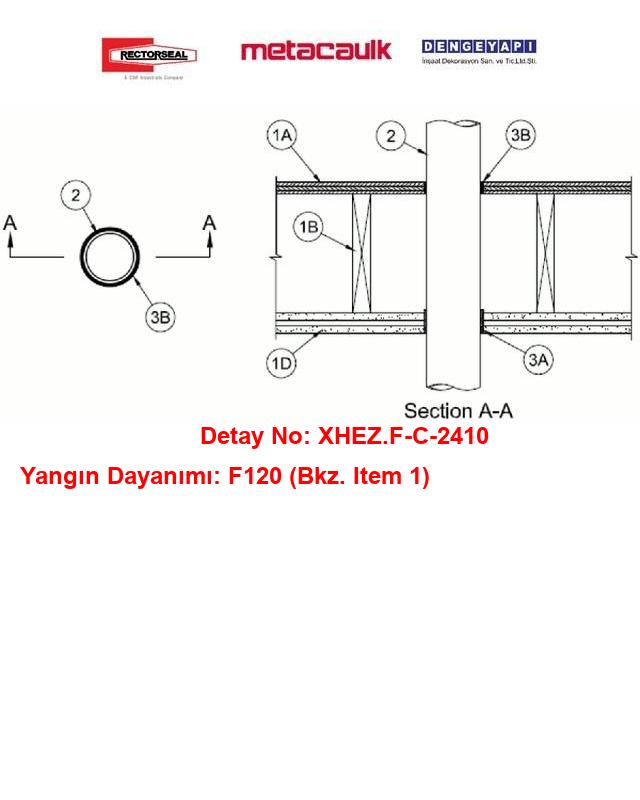

Detay No: F-C-2410

Detay Tipi: Şaft Geçişi

Yangın Durdurucu Kalınlık: 16 mm.

Detay Nevii: Ahşap kirişli döşeme montajlarında PVC, CPVC, ENT ve RNC gibi yanıcı boru ve kablo iletkeni geçişleri için tasarlanmış yangın durdurucu sistem detayı. Sistem; t

Geçilen Yapı Elemanı: Döşeme

Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı F-C-2410
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı F-C-2410

Onay Tarihi: 01/10/2012

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Boru Malzemesi: Yanıcı Boru

Geçen Boru / Çapı: CPVC Boru 50 mm / PVC Boru 50 mm / Sert Elektriksel Yanıcı Konduit 2 inç

Yangın Dayanımı: 120 Dakika

Ahşap kirişli döşeme montajlarında PVC, CPVC, ENT ve RNC gibi yanıcı boru ve kablo iletkeni geçişleri için tasarlanmış yangın durdurucu sistem detayı. Sistem; t

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Pasif yangın koruma, modern yapıların güvenliğinde hayati bir rol oynamaktadır. Yangın anında, yapının belirli bölgelerinin korunması ve yangının yayılmasının önlenmesi için gerekli tüm önlemler alınmalıdır. Bu bağlamda, yangın durdurucu sistemler, uluslararası standartlar olan ASTM E814 ve UL 1479'a uygun olarak tasarlanmakta ve test edilmektedir. Bu testler, sistemlerin etkinliğini ve güvenliğini belgelemekte, böylece inşaat projelerinde kullanılabilirliğini sağlamaktadır.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Yangın koruma yönetmelikleri, bu tür sistemlerin uygulanmasını zorunlu kılmakta ve inşaat mühendislerinin bu standartlara uygun projeler geliştirmelerini teşvik etmektedir. Denge Yapı'nın sunduğu yangın durdurucu sistem Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı , FM (Factory Mutual) onaylı malzemeler kullanarak güvenli bir yapı oluşturur. Bu sistemin uygulanması, yapıların yangın dayanıklılığını artırmakta ve yangın anında tehlikeleri minimize etmektedir.

Ahşap Yapı Geçişlerinde Tescilli Güvenlik: Metacaulk Entegre Sargı ve Mastik Çözümleri

Hafif çelik ve ahşap karkaslı nitelikli binaların döşeme-tavan kombinasyonlarından geçen PVC, CPVC ve ENT yanıcı elektrik konduitleri ile tesisat hatları, yangın esnasında yapısal riskleri en üst seviyeye çıkaran dikey geçiş alanlarıdır. Ahşap yapıların ısı karşısındaki yük taşıma karakteristiği ve karbonlaşma süreçleri, geleneksel betonarme zeminlere kıyasla çok daha hassas ve tescilli pasif yangın durdurucu mühendislik çözümleri gerektirir. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı F-C-1410 sistem detayı, nominal 50 mm (2 in.) çapına kadar olan polimer konduit hatlarının ahşap asamblaj geçişlerini tescil altına alan, uluslararası sertifikalı profesyonel bir metodoloji sunar.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Sistemin sızdırmazlık omurgası, alt tavan sınırında boruyu kavrayan MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip) ve üst döşeme yüzeyini mühürleyen yüksek performanslı Metacaulk 1000 yangın durdurucu mastik kombinasyonuna dayanır. Alt tavan sınırında uygulanan intumesan sargı, yangın ısısıyla saniyeler içinde aktive olarak genleşir ve eriyen konduitin yerini aşılmaz bir kömür bariyeriyle kapatırken; üst döşemedeki 19 mm derinliğindeki mastik dolgusu ise tam duman sızdırmazlığı sağlar. Projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getiren bu tescilli sistem, ahşap mimaride sürdürülebilir can ve mal emniyetini garanti altına alır.

1) Döşeme Yapısı

F60 veya F120 yangın dayanımlı ahşap kirişli döşeme; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Aşağıda genel yapısal özellikler özetlenmiştir:

1A) Döşeme Kaplaması Sistemi

Alt döşeme olarak masif ahşap veya kontrplak; yüzey kaplaması olarak ahşap, kontrplak veya Şap Karışımı* kullanılabilir (üreticisinin test edilmiş detayına göre). Döşeme üzerindeki tesisat deliği en fazla 100 mm çapındadır (4").

1B) Ahşap Kirişler*

F60 döşemelerde: 250 mm veya daha derin ahşap, çelik veya ahşap-çelik kompozit kirişler/truss/Strüktürel Ahşap Elemanlar*, gerekli ara bağlarla ve uçları yangın durdurucu ile kapatılmış şekilde. F120 döşemelerde: 50 x 250 mm ahşap kirişler, 400 mm aks aralığında; 25 x 75 mm ahşap ara bağlar ile; uçları yangın durdurucu ile kapatılmış şekilde.

1C) Furring Kanalları

(Gösterilmemiştir) — F120 döşemelerde, birinci ve ikinci alçıpan tabakası (Madde 1D) arasına, ahşap kirişlere dik doğrultuda, esnek galvanizli çelik furring kanalları yerleştirilir. Furring aralığı en fazla 600 mm’dir. F60 döşemelerde, bireysel döşeme detayında tariflendiği şekilde alçıpan ile ahşap kirişler arasına, kirişlere dik doğrultuda esnek galvanizli çelik furring kanalları yerleştirilir. Furring aralığı en fazla 600 mm’dir.

1D) Alçıpan*

Yaklaşık 1200 mm genişliğinde ve 16 mm kalınlığında alçıpan, bireysel döşeme detayında tariflendiği şekilde uygulanır. İlk alçıpan tabakası, ahşap kirişlere veya furring kanallarına üreticisinin detayına uygun olarak tespit edilir. İkinci alçıpan tabakası (F120 döşemelerde) furring kanallarına vidalanır. Tavan tarafındaki tesisat deliği en fazla 100 mm çapındadır (4"). Yangın Durdurucu Sistemin Yangın Dayanımı monte edildiği döşemenin yangın dayanımı ile aynıdır.

2) Geçiş Yapan Tesisatlar

Tek bir yanıcı boru veya iletken, ahşap kirişler arasında yaklaşık orta hizada ve yangın durdurucu sistemin merkezinde konumlandırılacaktır. Döşeme kaplaması ve tavan alçıpanında açılan delikler, geçiş yapan tesisatın dış çapından 8 mm daha büyük olacak şekilde daire testere ile açılacaktır. Boru veya iletken, döşeme montajının her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tip ve ebatlar kullanılabilir:

2A) PVC Boru

50 mm (2") çap veya daha küçük, Et Kalınlığı Schedule 40, masif veya hücresel gövdeli PVC boru; kapalı (proses veya besleme) boru sistemlerinde kullanım içindir.

2B) CPVC Boru

50 mm (2") çap veya daha küçük, SDR13.5 CPVC boru; kapalı (proses veya besleme) boru sistemlerinde kullanım içindir.

50 mm (2") çap veya daha küçük, Et Kalınlığı Schedule 40, masif veya hücresel gövdeli PVC boru; kapalı (proses veya besleme) boru sistemlerinde kullanım içindir.

2C) Elektrik Amaçlı Yanıcı Boru (ENT+)

Nominal 2 inç (50 mm) çapında (veya daha küçük) oluklu duvarlı, polivinil klorürden (PVC) yapılmış vmonte edilmiş metal olmayan elektrik borusu (ENT).

2D) Rijit Yanıcı Kanal (RNC)+

2 inç (50 mm) çapında (veya daha küçük) Schedule 40 PVC boru.

3) Yangın Durdurucu Sistem

Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Yangın durdurucu bileşenler aşağıdaki gibidir:

3A) Yangın Durdurucu Sargı

Nominal 6 mm kalınlığında, 50 mm genişliğinde İntumesan şerit malzeme. Tesisatın tavan alt yüzeyinden çıktığı noktada, boru/iletken çevresine bir kat sarılır; ek uçlar bitişik olacak şekilde ve maskeleme bandı ile sabitlenir. Sargının alt kenarı, tavan alt yüzeyi ile sıfır hizadadır. RECTORSEAL — MC Yangın Durdurucu Sargı (Metacaulk Wrap Strip).

3B) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik

Döşemenin üst yüzeyinden, Tesisat Deliği Boşluğu içine en az 19 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. RECTORSEAL — Metacaulk 1000.

Detay İçeriği Ürünler & Alternatifleri

MC 1000 Yangın Durdurucu Akustik Mastik
Yangın Durdurucu Akustik Mastik - MC 1000
Metacaulk Yangın Durdurucu Sargı Bandaj
Metacaulk Yangın Durdurucu Sargı Bandaj

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR69 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı F-C-2410

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Yangın durdurucu sistemin uygulanması, ahşap kirişli konut ve ofis döşemelerinde kritik bir öneme sahiptir. Bu sistem, yanıcı tesisatların geçiş yaptığı bölümlerde yangın riskini minimize etmekte ve yapıların güvenliğini artırmaktadır. Kullanılan ürünler arasında İntumesan sargı ve yangın durdurucu mastik yer almakta olup, bu malzemeler yangın anında genişleyerek boşlukları kapatmakta ve ateşin yayılmasını önlemektedir. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Yangın durdurucu sistemin, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış olması, yasal gereklilikleri karşılarken, aynı zamanda bina sakinlerinin güvenliğini de artırmaktadır.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Yangın durdurucu sistemin kullanılmaması durumunda, yanıcı tesisatların bulunduğu bölgelerde yangın riski önemli ölçüde artar. Bu nedenle, inşaat projelerinde yangın durdurucu sistemlerin kullanımı, hem güvenlik hem de yasal gereklilikler açısından zorunludur. Denge Yapı'nın sunduğu bu sistem, hem test edilmiş hem de sertifikalandırılmış bir çözüm sunmakta, böylece kullanıcılarına güvenli bir yapı ortamı sağlamaktadır.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Uygulama Esasları

Bu sistem Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı; yanıcı plastik boruların ve elektrik kanallarının (conduit) ahşap kirişli döşeme-tavan asamblajlarından dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi, kurulu olduğu döşeme-tavan yapısının yangın derecelendirmesine bağlı olarak F60 veya F120 (60 veya 120 dakika / 1 veya 2 Saat) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

  • 1A. Üst Döşeme Sistemi (Flooring System): (2 saatlik) tasarımlara uygun, masif kereste veya kontrplak (plywood) alt döşeme katmanı. Döşemedeki dairesel açıklığın maksimum çapı 100 mm (4 in.) olmalıdır.

  • 1B. Taşıyıcı Ahşap Kirişler (Wood Joists):

    • 1 Saat Dayanımlı Yapı: Nominal 250 mm (10 in.) veya daha derin kereste, çelik ya da kombinasyon makas yapıları.

    • 2 Saat Dayanımlı Yapı: Nominal 50 x 250 mm (2 by 10 in.) boyutlarında, 406 mm (16 in.) aks aralıklarıyla dizilmiş kereste kirişler ve nominal 25 x 75 mm (1 by 3 in.) ahşap köprülemeler.

  • 1C. Askı Profilleri (Furring Channels): 2 saat yangın dayanımlı yapılarda, ilk ve ikinci kat alçıpan levhaların arasına, ahşap kirişlere dik doğrultuda monte edilmiş galvaniz çelik esnek askı profilleri (furring kanalları). Aks aralıkları en fazla 610 mm (24 in.) OC olmalıdır.

  • 1D. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 1200 mm (4 ft) genişliğinde ve 16 mm (5/8 in.) kalınlığında Tip X alçıpan levha katmanı. 1 saatlik yapılarda tek kat, 2 saatlik yapılarda ise çift kat olarak tasarıma uygun şekilde vidalanır. Alçıpanda açılacak delik çapı maksimum 102 mm (4 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants): Tesisat deliği içerisinde ahşap kirişlerin yaklaşık ortasına gelecek şekilde konsantrik (merkezlenmiş) konumlandırılan ve döşeme asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya konduit geçişi. Üst döşeme ve alt alçıpan tavan katmanlarında panç ile açılacak delik çapı, boru dış çapından nominal 8 mm (5/16 in.) daha geniş olacak şekilde ayarlanmalıdır.

  • A. Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC borular; kapalı (proses veya besleme) sistemlerde.

  • B. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı sistemlerde.

  • C. Electrical Nonmetallic Tubing (ENT): Nominal 50 mm (2 in.) veya daha küçük çapta, PVC'den mamul oluklu cidarlı elektrik nonmetalik borusu.

  • D. Rigid Nonmetallic Conduit (RNC): Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 PVC elektrik borusu.

3. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Yangın Durdurucu Ürün ve Uygulama Parametreleri:

  • 3A. MC Yangın Durdurucu Sargı (Wrap Strip):

    • Ürün Adı: Metacaulk Wrap Strip.

    • Ölçü ve Uygulama: Nominal 6 mm (1/4 in.) kalınlığında ve 50 mm (2 in.) genişliğinde intumesan şerit. Borunun alçıpan tavanın alt yüzeyinden çıktığı sınırda, boru çevresine tek kat halinde sıkıca sarılmalı, uç ek yerleri birbirine dayanmalı (butted) ve kağıt bant (masking tape) ile sabitlenmelidir. Sargının alt kenarı, alçıpan tavanın alt yüzeyi ile tamamen hem yüz konumlandırılmalıdır.

  • 3B. Yangın Durdurucu Mastik (Fill, Void or Cavity Material - Sealant):

    • Ürün Adı: Metacaulk 1000.

    • Uygulama: Üst döşeme katmanındaki anüler boşluk (tesisat deliği boşluğu) içerisine, ahşap zeminin üst yüzeyinden itibaren en az 19 mm (3/4 in.) derinlikte kesintisiz uygulanmalı ve zeminle hem yüz düzeltilmelidir.

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

  • Dikey Yangın ve Duman İlerlemesi: Yapı sınıfına göre hedeflenen 1 veya 2 saatlik pasif yangın dayanım süreleri elde edilemez. Yangın esnasında ahşap kirişlerin yarattığı boşluklarda biriken yüksek sıcaklık ve PVC/CPVC konduitlerin hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Alt tavandaki intumesan sargı (3A) veya üst döşemedeki 19 mm derinlikteki Metacaulk 1000 mastik dolgusu (3B) eksik ya da hatalı uygulanırsa, yangın anında açığa çıkan boşluk mühürlenemez. Sonuç olarak alevler ve yoğun zehirli duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.

  • Yönetmelik ve Mevzuat İhlali: Ahşap yapılarda test edilmiş pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşürerek yapı denetim ve kabul süreçlerinde majör teknik uygunsuzluk oluşturur.
