Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı F-C-2411

Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı F-C-2411

Ahşap kirişli döşemelerde PVC, CPVC ve elektrik plastik boru (ENT/RNC) geçişlerinin güvenli bir biçimde yangın durdurulması için tasarlanmış bu yangın durdurucu sistem, Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı yangın ve duman geçişini engelleyerek bölmeler arası bütünlüğü korur. Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı Sistem, döşeme ve asma tavan yüzeyinde belirli kalınlıklarda uygulanan yangın durdurucu mastik ile doğru detaylandırılmış açılar kullanılarak çalışır. Bu sistem, uluslararası standartlar olan ASTM E814 ve UL 1479’a uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Kullanılan yangın durdurucu ürünler arasında Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı RECTORSEAL – Metacaulk 1000 yer alır. Yangın durdurucu mastiklerin belirli kalınlıkları, sistemin yangına karşı dayanıklılığını artırmak amacıyla titizlikle uygulanmaktadır.

Detay No: F-C-2411

Detay Tipi: Şaft Geçişi

Yangın Durdurucu Kalınlık: 19 mm.

Detay Nevii: Ahşap kirişli döşemelerde PVC, CPVC ve elektrik plastik boru (ENT/RNC) geçişlerinin güvenli biçimde yangın durdurulması için tasarlanmış bu çözüm, yangın ve dum

Geçilen Yapı Elemanı: Döşeme

Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan

Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı F-C-2411
Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı F-C-2411

Onay Tarihi: 02/10/2012

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Geçen Boru / Çapı: CPVC Boru 50 mm / PVC Boru 50 mm / Sert Elektriksel Yanıcı Konduit 2 inç

Yangın Dayanımı: 120 Dakika

Ahşap kirişli döşemelerde PVC, CPVC ve elektrik plastik boru (ENT/RNC) geçişlerinin güvenli biçimde yangın durdurulması için tasarlanmış bu çözüm, yangın ve dum

Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı

Yangın güvenliği, modern binaların vazgeçilmez bir parçasıdır ve doğru yangın durdurucu sistemler kullanmak, hem yaşam güvenliğini hem de mülkün korunmasını sağlar. Denge Yapı olarak, Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı ahşap kirişli döşemelerde PVC, CPVC ve elektrik plastik boru geçişlerini güvenli bir şekilde yangın durdurma çözümümüz ile sunuyoruz. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Yangın İzolasyonu Detayı Bu sistem, hem yangın hem de duman geçişini engelleyerek, binaların yangın güvenliği standartlarına uygunluğunu artırır. Kullanılan yangın durdurucu mastikler, yüksek kaliteli ve uluslararası standartlara uygun ürünlerden oluşmaktadır; bu da sistemin etkinliğini ve güvenilirliğini artırmaktadır.

Proje sahipleri ve inşaat mühendisleri için, yangın durdurucu sistemlerin seçimi ve uygulanması kritik bir öneme sahiptir. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’ine uygun olarak tasarlanmış bu sistemle, ahşap döşeme geçişlerinde yangın ve duman sızdırmazlığını sağlamak mümkün olmaktadır. Denge Yapı'nın sunduğu sistemler, hem yenileme projelerinde hem de yeni inşaatlarda güvenli bir seçenek sunarak, yangın güvenliğini en üst düzeye çıkarır. Bu sistemin montajı, uzman ekiplerimiz tarafından en iyi uygulama standartları ile gerçekleştirilir.

Ahşap Mimaride Görünmez Yangın Kalkanı: Metacaulk Çift Yönlü Mastik Çözümleri

Hafif çelik ve ahşap karkaslı nitelikli binaların döşeme-tavan kombinasyonlarından geçen PVC ve CPVC yanıcı borular ile elektrik hatları, yangın esnasında yapısal riskleri en üst seviyeye çıkaran dikey geçiş alanlarıdır. Ahşap yapıların ısı karşısındaki yük taşıma karakteristiği ve karbonlaşma süreçleri, geleneksel betonarme zeminlere kıyasla çok daha hassas ve çift yönlü pasif yangın durdurucu mühendislik çözümleri gerektirir. Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı F-C-2411 sistem detayı, nominal 50 mm (2 in.) çapına kadar olan polimer boru hatlarının ahşap asamblaj geçişlerini tescil altına alan, uluslararası sertifikalı profesyonel bir metodoloji sunar.

Sistemin sızdırmazlık omurgası, herhangi bir hantal kelepçe veya ek sargı maliyetine ihtiyaç duymadan, çift yönlü bariyer oluşturan yüksek mühendislik ürünü Metacaulk 1000 yangın durdurucu mastik teknolojisine dayanır. Üst ahşap döşeme sınırında 19 mm, alt alçıpan tavan sınırında ise tam 32 mm derinliğinde uygulanan bu özel intumesan mastik, yangın ısısıyla karşılaştığı anda genleşerek eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Bağımsız laboratuvarlarca test edilerek F120 (120 dakika / 2 Saat) kesintisiz yangın dayanımı tescillenen bu sistem, projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.

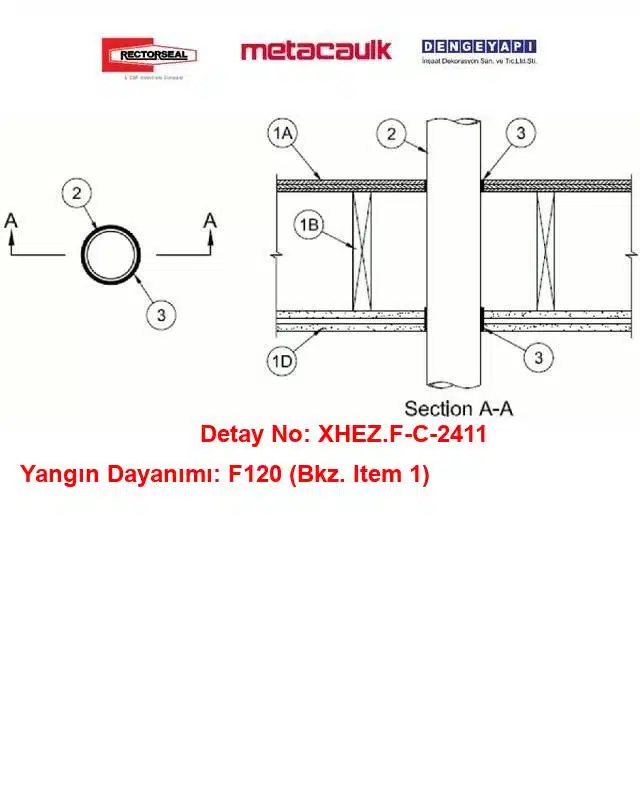

1) Döşeme

F120 yangın dayanımlı ahşap kirişli döşeme; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulmalıdır. Aşağıda genel konstrüksiyon özellikleri özetlenmiştir:

1A) Döşeme Kaplaması

Alt döşeme ahşap veya kontrplak; üst kaplama ahşap, kontrplak veya ilgili detayda tariflenen Şap Karışımı* olabilir. Döşeme üzerindeki azami Tesisat Deliği çapı 100 mm’dir.

1B) Ahşap Kirişler

F120 dayanımlı döşemelerde yaklaşık 50 × 250 mm kesitli ahşap kirişler, 400 mm eksen aralığıyla yerleştirilir. Yaklaşık 25 × 75 mm ahşap ara bağlantılar (bridging) kullanılır ve kiriş uçları yangına dayanımlı şekilde kapatılır.

1C) Askı/Altyapı Profilleri (Furring)

(Gösterilmemiştir) — F120 dayanımlı montajlarda, birinci ve ikinci alçıpan katmanları (Madde 1D) arasında, ahşap kirişlere dik doğrultuda esnek galvanizli çelik furring profilleri kullanılır. Profil aralıkları en fazla 600 mm’dir. F60 dayanımlı montajlarda ise üreticisinin test edilmiş detayındaki tariflenen şekilde, alçıpan ile ahşap kirişler arasında esnek galvanizli çelik furring profilleri kullanılır; profil aralıkları en fazla 600 mm’dir.

1D) Alçıpan

Anma 1200 mm genişlikte ve 16 mm kalınlıkta alçıpan, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulanır. İlk kat alçıpan, ahşap kirişlere veya furring profillerine; ikinci kat alçıpan furring profillerine vidalanır. Tavan tarafındaki azami Tesisat Deliği çapı 100 mm’dir.

2) Geçiş Yapan Tesisatlar

Ahşap kirişler arasında yaklaşık orta hatta ve Yangın Durdurucu Sistem içinde ortalanacak şekilde tek bir yanıcı boru veya plastik elektrik boru kanalı kullanılır. Döşeme kaplaması ve alçıpan tavandaki delikler, geçiş yapan tesisatın dış çapından yaklaşık 13 mm ile 25 mm daha büyük olacak şekilde matkap testeresiyle açılır. Boru/kanal, döşeme montajının her iki tarafında rijit olarak desteklenmelidir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.

2A) PVC Boru

Nom 2 inç (50 mm) çap veya daha küçük, Schedule 40, masif veya hücresel çekirdekli PVC boru; Kapalı (proses veya besleme) tesisatlarında kullanılmak üzere.

2B) CPVC Boru

Nom 2 inç (50 mm) çap veya daha küçük, SDR13.5 CPVC boru; Kapalı (proses veya besleme) tesisatlarında kullanılmak üzere.

Nom 2 inç (50 mm) çap veya daha küçük, Schedule 40, masif veya hücresel çekirdekli PVC boru; Kapalı (proses veya besleme) tesisatlarında kullanılmak üzere.

2C) Elektrik Plastik Boru (ENT)

Nominal 2 inç (50 mm) çapında (veya daha küçük) oluklu duvarlı, polivinil klorürden (PVC) yapılmış monte edilmiş metal olmayan elektrik borusu (ENT).

2D) Sert Plastik Boru (RNC)

2 inç (50 mm) çapında (veya daha küçük) Schedule 40 PVC boru, monte edilmiştir.

3) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik

Üst döşeme yüzeyinde, boşluk içerisine en az 19 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Alt tavan yüzeyinde, boşluk içerisine en az 32 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Kullanılabilecek ürünler: RECTORSEAL — Metacaulk 1000.

Detay İçeriği Ürünler & Alternatifleri

MC 1000 Yangın Durdurucu Akustik Mastik
Yangın Durdurucu Akustik Mastik - MC 1000

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR64 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı F-C-2411

Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı Yangın durdurucu sistemin etkinliği, montaj sırasında dikkat edilmesi gereken birçok unsura bağlıdır. Ahşap kirişli döşemelerde, geçiş yapan tesisatlar için uygun destekleme yapılmalı, tesisat deliği boşluğu doğru oranlarda bırakılmalı ve yangın durdurucu mastik, belirtilen kalınlıklarda uygulanmalıdır. Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı Bu uygulama, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik gerekliliklerine uygun olarak gerçekleştirilmelidir. Yangın durdurucu sistemin doğru montajı, yangın anında kritik öneme sahip olup, hem yaşam alanlarını korumakta hem de yapısal bütünlüğü sağlamaktadır.

Yangın durdurucu ürünlerin montajı sırasında, geçiş yapan tesisatların doğru şekilde yerleştirilmesi ve boşlukların uygun şekilde doldurulması büyük önem taşır. Bu sistem, ahşap kirişli döşemelerde yangın ve duman sızdırmazlığını sağlarken, aynı zamanda bina sakinlerinin güvenliğini de ön planda tutmaktadır. Denge Yapı'nın sunduğu yangın durdurucu sistem, test edilmiş ve sertifikalandırılmış bir çözüm olarak, yangın güvenliği standartlarını karşılamakta ve binaların yangın güvenliğini artırmaktadır.

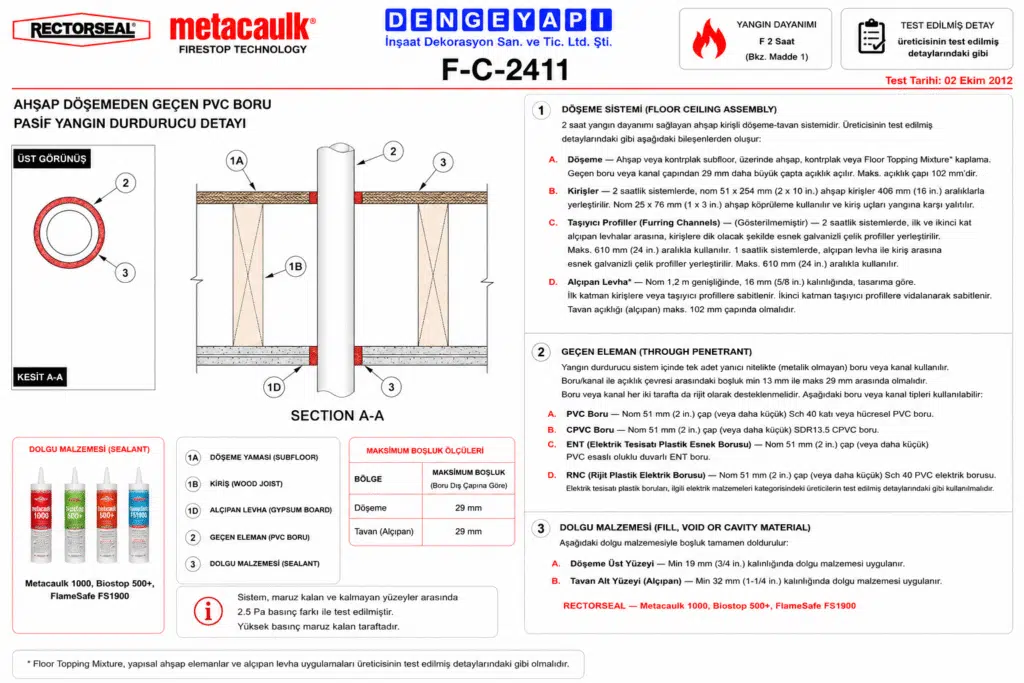

Ahşap Döşemeden Geçen PVC Boru Pasif Yangın Durdurucu Detayı Uygulama Esasları

Bu sistem; yanıcı plastik boruların ve elektrik kanallarının (conduit) ahşap kirişli döşeme-tavan dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

  • 1A. Üst Döşeme Sistemi (Flooring System): Üreticisini test raporlarına uygun, masif kereste veya kontrplak (plywood) alt döşeme katmanı. Döşemedeki dairesel açıklığın maksimum çapı 102 mm (4 in.) olmalıdır.

  • 1B. Taşıyıcı Ahşap Kirişler (Wood Joists): 2 saat yangın dayanımlı asamblajlar için nominal 50 x 250 mm (2 by 10 in.) boyutlarında, 406 mm (16 in.) aks aralıklarıyla dizilmiş kereste kirişler; nominal 25 x 75 mm (1 by 3 in.) ahşap köprülemelere sahip ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.

  • 1C. Askı Profilleri (Furring Channels): Alçıpan levhaların arasına, ahşap kirişlere dik doğrultuda monte edilmiş galvaniz çelik esnek askı profilleri (furring kanalları). Aks aralıkları en fazla 610 mm (24 in.) OC olmalıdır.

  • 1D. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 1200 mm (4 ft) genişliğinde ve 16 mm (5/8 in.) kalınlığında iki kat Tip X alçıpan levha katmanı. İlk kat doğrudan kirişlere veya askı profillerine sabitlenirken, ikinci kat askı profillerine vidalanır. Alçıpanda açılacak delik çapı maksimum 102 mm (4 in.) olmalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants): Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı Tesisat deliği içerisinde ahşap kirişlerin yaklaşık ortasına gelecek şekilde konsantrik (merkezlenmiş) konumlandırılan ve döşeme asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya konduit geçişi. Üst döşeme ve alt alçıpan tavan katmanlarında açılacak delik çapı, panç ile kesilerek boru dış çapından nominal 13 mm (1/2 in.) ile 29 mm (1-1/8 in.) arasında daha geniş olacak şekilde ayarlanmalıdır.

  • A. Polyvinyl Chloride (PVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu (solid) veya hücresel (cellular) gövdeli PVC borular; kapalı (proses veya besleme) sistemlerde.

  • B. Chlorinated Polyvinyl Chloride (CPVC) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı sistemlerde.

  • C. Electrical Nonmetallic Tubing (ENT): Nominal 50 mm (2 in.) veya daha küçük çapta, PVC'den mamul oluklu cidarlı elektrik nonmetalik borusu.

  • D. Rigid Nonmetallic Conduit (RNC): Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 PVC elektrik borusu.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

  • 3. Yangın Durdurucu Mastik (Fill, Void or Cavity Material - Sealant):

    • Ürün Adı: Metacaulk 1000

    • Üst Döşeme Uygulaması: Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı Tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren en az 19 mm (3/4 in.) derinlikte kesintisiz uygulanmalı ve zeminle hem yüz düzeltilmelidir.

    • Alt Tavan Uygulaması: Alçıpan tavanın alt yüzeyinden itibaren en az 32 mm (1-1/4 in.) derinlikte dairesel anüler boşluğa kesintisiz uygulanmalı ve tavan yüzeyiyle tamamen hem yüz bitirilmelidir.

Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı Uygulanmazsa Ne Olur?

  • Dikey Yangın ve Duman İlerlemesi: F120 pasif yangın dayanım süresi (120 dakika / 2 Saat) elde edilemez. Yangın esnasında ahşap kirişlerin yarattığı boşluklarda biriken yüksek sıcaklık ve PVC/CPVC boruların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Üst döşemedeki 19 mm ve alt tavandaki 32 mm derinlikteki Metacaulk 1000 mastik dolguları tescilli ölçülerde uygulanmazsa, alevler ve yoğun duman dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.

  • Yönetmelik ve Mevzuat İhlali: Ahşap yapılarda test edilmiş pasif yangın durdurucu detayların Ahşap döşemeden geçen PVC boru pasif yangın durdurucu detayı uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşürerek yapı denetim ve kabul süreçlerinde teknik uygunsuzluk oluşturur.
