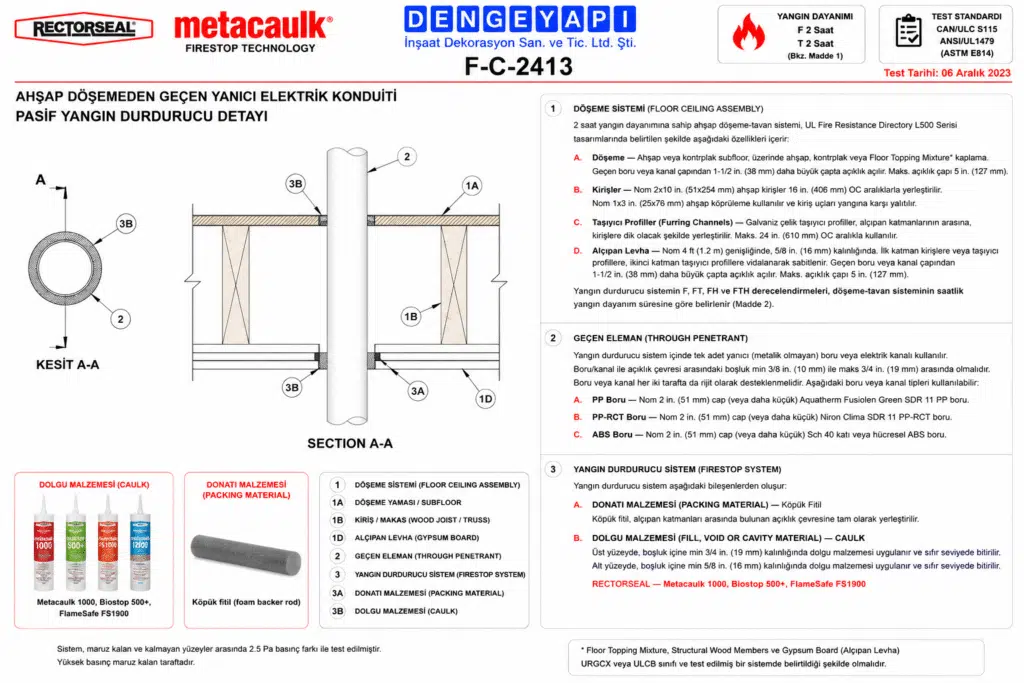

Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı F-C-2413
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Yangın Durdurucu Sistem, ahşap kirişli döşemelerde yanıcı boru geçişlerini güvenli bir şekilde yönetmek amacıyla tasarlanmıştır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir. Yangın durdurucu mastik ve taşyünü esaslı arka dolgu malzemesi kullanılarak tesisat deliği etrafındaki boşluklar sızdırmaz hale getirilmektedir. Yangın dayanım süresi, Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı sistemin etkinliğini belirleyen önemli bir faktördür ve bu sistem, yangın güvenliğini artırmak için gerekli olan tüm bileşenleri içermektedir.
Detay No: F-C-2413
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 19 mm.
Detay Nevii: Ahşap kirişli döşemelerde PP, PP-RCT ve ABS gibi yanıcı boru geçişleri için tasarlanmış yangın durdurucu sistem. Taşyünü esaslı arka dolgu ve yangın durdurucu m
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 06/12/2023
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 50 mm / Polypropilen (PP) Boru 2 inç
Yangın Dayanımı: 120 Dakika
Ahşap kirişli döşemelerde PP, PP-RCT ve ABS gibi yanıcı boru geçişleri için tasarlanmış yangın durdurucu sistem. Taşyünü esaslı arka dolgu ve yangın durdurucu m
Yangın güvenliği, modern inşaat projelerinde büyük bir öneme sahiptir. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Yangın Durdurucu Sistem, bu ihtiyaçları karşılamak amacıyla tasarlanmıştır. Yangın durdurucu sistemlerin uygulanması, yangın anında alevlerin yayılmasını önlemek ve can güvenliğini sağlamak için gereklidir. Ülkemizde, yangın güvenliği ile ilgili yönetmelikler ve standartlar, yapıların güvenliğinde önemli bir rol oynamaktadır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir ve bu durum, sistemin güvenilirliğini artırmaktadır.
Yangın Durdurucu Sistem, FM (Factory Mutual) onaylı malzemelerin kullanımı ile tasarlanmış olup, bu sayede yüksek kalitede bir yangın güvenliği sunmaktadır. Yangın durdurucu sistemler, binaların yangından korunmasında pasif yangın koruma stratejilerinin en önemli bileşenleri arasında yer alır. Bu sistemlerin etkin bir şekilde uygulanması, yapılarımızın yangın güvenliğini artırır ve potansiyel zararları en aza indirir.
Ahşap Mimaride Görünmez Yangın Kalkanı: Metacaulk Çift Yönlü Mastik Çözümleri
Hafif çelik ve ahşap karkaslı nitelikli binaların döşeme-tavan kombinasyonlarından geçen polipropilen (PP-R / PP-RCT) ve ABS yanıcı borular ile elektrik hatları, yangın esnasında yapısal riskleri en üst seviyeye çıkaran dikey geçiş alanlarıdır. Ahşap yapıların ısı karşısındaki yük taşıma karakteristiği ve karbonlaşma süreçleri, geleneksel betonarme zeminlere kıyasla çok daha hassas ve çift yönlü pasif yangın durdurucu mühendislik çözümleri gerektirir. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı F-C-2413 sistem detayı, Aquatherm ve Niron gibi polimer boru hatlarının ahşap asamblaj geçişlerini tescil altına alan, uluslararası sertifikalı profesyonel bir metodoloji sunar.
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Sistemin sızdırmazlık omurgası, herhangi bir hantal kelepçe veya ek sargı maliyetine ihtiyaç duymadan, çift yönlü bariyer oluşturan yüksek mühendislik ürünü Metacaulk 1000 yangın durdurucu mastik teknolojisine dayanır. Üst ahşap döşeme sınırında 19 mm, alt alçıpan tavan sınırında ise 16 mm derinliğinde uygulanan bu özel intumesan mastik, yangın ısısıyla karşılaştığı anda genleşerek eriyen plastik borunun yerini aşılmaz bir kömür bariyeriyle mühürler. Bağımsız laboratuvarlarca test edilerek F120 dakika kesintisiz yangın dayanımı ile tescillenen bu sistem, projelerinizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarının en üst sınırına taşır.

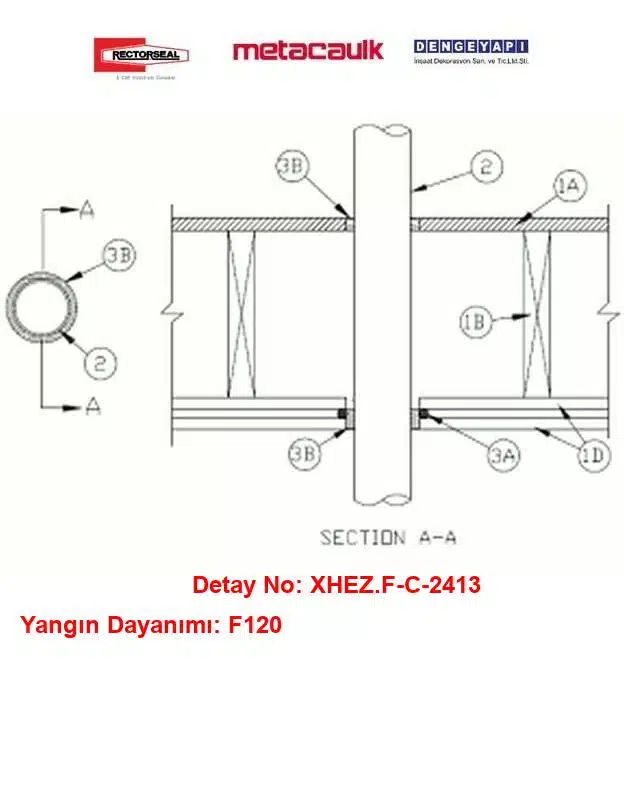

1) Döşeme
Yangın dayanımlı döşeme; üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulmalıdır.
1A) Döşeme Kaplaması Sistemi
Alt döşeme ahşap veya kontrplak; son kat döşeme ahşap, kontrplak veya tariflendiği şekilde şap karması. Tesisat Deliği çapı, geçen tesisatın (Madde 3) dış çapından 38 mm daha büyük olacaktır.
1B) Ahşap Kirişler
50 × 250 mm ahşap kirişler, aks aralığı 400 mm olacak şekilde; 25 × 75 mm ahşap kuşaklama/bağlantılar ile ve uçları yangın durdurulmuş olarak monte edilecektir.
1C) Askı Kanalları (Furring Channel)
(Gösterilmemiştir) — Galvanizli çelik askı kanalları, ahşap kirişlere dik yönde, alçıpanın (Madde 1D) birinci ve ikinci katmanı arasında; aks aralığı en fazla 610 mm olacak şekilde ve üreticisinin test edilmiş detayındaki tariflenen şekilde monte edilecektir.
1D) Alçıpan Plaka
1200 mm genişliğinde ve 16 mm kalınlığında alçıpan levhalar, üreticisinin test edilmiş detayındaki tariflenen şekilde; birinci katman ahşap kirişlere veya askı kanallarına, ikinci katman askı kanallarına vidalanacaktır. Tesisat Deliği çapı, geçen tesisatın (Madde 3) dış çapından 38 mm daha büyük olacaktır.
2) Geçiş Yapan Tesisat
Bir adet yanıcı boru veya boru kılıfı, Yangın Durdurucu Sistem içinde eksenli veya eksantrik yerleştirilebilir. Boru/boru kılıfı ile Tesisat Deliği çevresi arasındaki boşluk en az 10 mm ve en fazla 19 mm olacaktır. Boru, döşemenin her iki tarafında rijit olarak desteklenecektir. Aşağıdaki tip ve boyutlarda yanıcı borular kullanılabilir:
2A) Polipropilen (PP) Boru
2 inç (50 mm) veya daha küçük dış çapa sahip Aquatherm Fusiolen Green SDR 11 PP boru; Kapalı (proses veya besleme) borulama sistemlerinde kullanım içindir.
2B) Polipropilen (PP-RCT) Boru
2 inç (50 mm) veya daha küçük dış çapa sahip Niron Clima SDR 11 PP-RCT boru; Kapalı (proses veya besleme) borulama sistemlerinde kullanım içindir.
2 inç (50 mm) veya daha küçük dış çapa sahip Aquatherm Fusiolen Green SDR 11 PP boru; Kapalı (proses veya besleme) borulama sistemlerinde kullanım içindir.
2C) Akrilonitril Bütadien Stiren (ABS) Boru
Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere, nominal 2 inç (50 mm) çapında (veya daha küçük) Schedule 40 katı veya hücreli çekirdekli ABS boru.
3) Yangın Durdurucu Sistem
Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşur:
3A) Arka Dolgu Malzemesi
Köpük dolgu fitili, alçıpanın birinci ve ikinci katmanı arasına, Tesisat Deliği çevresinde kesintisiz olarak yerleştirilecektir.
3B) Yangın Durdurucu Malzeme* — Yangın Durdurucu Mastik
Boşluk içerisine, döşeme üst yüzeyiyle sıfır hizalı olacak şekilde en az 19 mm kalınlıkta; tavan alt yüzeyiyle sıfır hizalı olacak şekilde en az 16 mm kalınlıkta Yangın Durdurucu Mastik uygulanacaktır. RECTORSEAL — Metacaulk 1000, Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı F-C-2413
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Yangın Durdurucu Sistem, ahşap kirişli döşemelerdeki yanıcı boru geçişleri için tasarlanmıştır. Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Bu sistem, konut, otel ve ahşap karkaslı yapılar gibi çeşitli alanlarda kullanılmaktadır. Yangın durdurucu mastik ve taşyünü esaslı arka dolgu, tesisat deliği çevresindeki boşlukları kapatarak yangının yayılmasını önler. Yangın durdurucu sistemlerin uygulanmaması durumunda, yangının hızla yayılması ve ciddi hasarların oluşması riski bulunmaktadır. Bu nedenle, yangın güvenliği açısından bu sistemlerin kullanımı son derece önemlidir.
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Yangın Durdurucu Sistem, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak tasarlanmış ve test edilmiştir. Bu sistem, Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı yangın anında güvenliği artırarak can ve mal kaybını önlemeye yardımcı olur. Yangın durdurucu mastik ve arka dolgu malzemesi, yangın koşullarında etkin bir koruma sağlar ve böylelikle yapıların güvenliğini artırır. Yangın Durdurucu Sistem, güvenilirliği nedeniyle sektördeki en iyi seçeneklerden biri olarak öne çıkmaktadır.
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Uygulama Esasları
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Bu sistem; yanıcı plastik boruların ve elektrik kanallarının (conduit) ahşap kirişli döşeme-tavan dikey geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F120 (120 dakika / 2 Saat) olarak tescil edilmiştir.
1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):
-
1A. Üst Döşeme Sistemi (Flooring System): Üreticisinin test detayına uygun, masif kereste veya kontrplak (plywood) alt döşeme katmanı. Döşemedeki dairesel açıklığın çapı, geçen borunun nominal çapından tam 38 mm (1-1/2 in.) daha geniş olacak şekilde kesilmelidir.
-
1B. Taşıyıcı Ahşap Kirişler (Wood Joists): Nominal 50 x 250 mm (2 by 10 in.) boyutlarında, 400 mm (16 in.) aks aralıklarıyla dizilmiş kereste kirişler; 25 x 75 mm (1 by 3 in.) ahşap köprülemelere sahip ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.
-
1C. Askı Profilleri (Furring Channels): İlk ve ikinci kat alçıpan levhaların arasına, ahşap kirişlere dik doğrultuda monte edilmiş galvaniz çelik esnek askı profilleri (furring kanalları). Aks aralıkları en fazla 610 mm (24 in.) olmalıdır.
-
1D. Alt Tavan Alçıpan Katmanı (Gypsum Board): Nominal 1200 mm (4 ft) genişliğinde ve 16 mm (5/8 in.) kalınlığında iki kat Tip X alçıpan levha katmanı. İlk kat doğrudan kirişlere veya askı profillerine sabitlenirken, ikinci kat askı profillerine vidalanır. Alçıpanda açılacak delik çapı boru nominal çapından tam 38 mm (1-1/2 in.) daha geniş olmalıdır.
2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants):
Tesisat deliği içerisinde konsantrik (merkezlenmiş) ya da eksantrik konumlandırılan ve döşeme asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru veya konduit geçişi. Boru dış çeperi ile delik kenarı arasındaki anüler boşluk (tesisat deliği boşluğu) en az 10 mm (3/8 in.) ile en fazla 19 mm (3/4 in.) arasında olmalıdır.
-
A. Aquatherm Fusiolen Green (PP-R) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, SDR 11 serisi polipropilen borular; kapalı (proses veya besleme) sistemlerde.
-
B. Niron Clima (PP-RCT) Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, SDR 11 serisi polipropilen borular; kapalı sistemlerde.
-
C. ABS Boru: Nominal 50 mm (2 in.) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS borular; kapalı ya da havalıklı (drenaj/atık) sistemlerde.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
3A. Arka Dolgu Malzemesi (Packing Material): Birinci ve ikinci kat alçıpan levhaların arasına, boru ve delik çevresini tamamen saracak şekilde polietilen köpük arka dolgu fitili (backer rod) sıkıştırılarak yerleştirilmelidir.
-
3B. Yangın Durdurucu Mastik (Caulk):
-
Ürün Adı: Metacaulk 1000.
-
Üst Döşeme Uygulaması: Tesisat deliği boşluğu içerisine, ahşap zeminin üst yüzeyinden itibaren en az 19 mm (3/4 in.) derinlikte kesintisiz uygulanmalı ve zeminle hem yüz düzeltilmelidir.
-
Alt Tavan Uygulaması: Alçıpan tavanın alt yüzeyinden itibaren en az 16 mm (5/8 in.) derinlikte dairesel boşluğa uygulanmalı ve tavan yüzeyiyle hem yüz bitirilmelidir.
-
Ahşap Döşemeden Geçen Yanıcı Elektrik Konduiti Pasif Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Dikey Yangın ve Isı İlerlemesi: F120 pasif yangın dayanım süreleri (120 dakika) elde edilemez. Yangın esnasında ahşap kirişlerin yarattığı boşluklarda biriken yüksek sıcaklık köprüleri ve polipropilen/ABS boruların hızla erimesi döşemede açık bir dikey baca etkisi oluşturur. Üst döşemedeki 19 mm ve alt tavandaki 16 mm derinlikteki Metacaulk 1000 mastik dolguları tescilli ölçülerde uygulanmazsa, alevler ve 204 °C'yi aşan aşırı ısı dalgası ahşap taşıyıcıları tutuşturarak katlar arasında saniyeler içinde yayılır.
-
Yönetmelik ve Mevzuat İhlali: Ahşap yapılarda test edilmiş pasif yangın durdurucu detayların uygulanmaması, projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşürerek yapı denetim ve kabul süreçlerinde teknik uygunsuzluk oluşturur.
