Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426 hangi boru tip ve çaplarında Yangın Durdurucu Akustik Mastik - MC 1000, Yangın Durdurucu Kelepçe Metacaulk ve Metacaulk Yangın Durdurucu Sargı Bandaj ile uygundur?

F-C-2426 kapsamında PVC ve CPVC borular nominal 4 inç (100 mm) çapa kadar, ABS borular nominal 3 inç (76 mm) çapa kadar; ENT ve RNC plastik elektrik boruları nominal 2 inç (50 mm) çapa kadar uygundur. Bu geçişlerde Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı ile Yangın Durdurucu Akustik Mastik - MC 1000, Yangın Durdurucu Kelepçe Metacaulk ve Metacaulk Yangın Durdurucu Sargı Bandaj birlikte kullanılarak 120 dakika yangın dayanımı hedeflenir; nihai performans, montajın detaya tam uygunluğuna bağlıdır.

UL 1479 ve ASTM E814 uyumluluğu Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426 için nasıl sağlanır ve Yangın Durdurucu Akustik Mastik - MC 1000, Yangın Durdurucu Kelepçe Metacaulk, Metacaulk Yangın Durdurucu Sargı Bandaj bu süreçte ne rol oynar?

F-C-2426 UL 1479 ve ASTM E814 standardlarına göre test edilmiştir. Uyumluluk için döşeme/tavan katman dizilimi, delik çapları ve boşlukları, mastik kalınlıkları ve mekanik sabitlemeler teste uygun yapılmalıdır. Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı kapsamında Yangın Durdurucu Akustik Mastik - MC 1000 boşluğu tıkayarak duman ve alev geçişini sınırlarken, Metacaulk Yangın Durdurucu Sargı Bandaj ısıda genleşerek boruyu kapatır; Yangın Durdurucu Kelepçe Metacaulk ise sargıyı yerinde tutar ve sistemin bütünlüğünü destekler.

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426 uygulamasında montaj boşlukları ve malzeme kalınlıkları nedir; Yangın Durdurucu Akustik Mastik - MC 1000, Yangın Durdurucu Kelepçe Metacaulk ve Metacaulk Yangın Durdurucu Sargı Bandaj nasıl konumlanır?

F-C-2426 detayında delik çapı boru dış çapından en fazla 13 mm büyük ve en fazla 125 mm olmalıdır. Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı gereği mastik üstte min. 19 mm, altta min. 16 mm kalınlıkta uygulanır; nokta temasında 10 mm mastik kordonu çekilir. Metacaulk Yangın Durdurucu Sargı Bandaj 50 mm genişlikte katlar halinde tavan yüzeyine dayalı biter; Yangın Durdurucu Kelepçe Metacaulk tavan alt yüzeyine sabitlenerek sargı ve mastik bileşimini destekler.

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426 — Ahşap kirişli döşeme/asma tavan üzerinden yanıcı boru ve plastik kanal geçişleri için Yangın Durdurucu Sistem

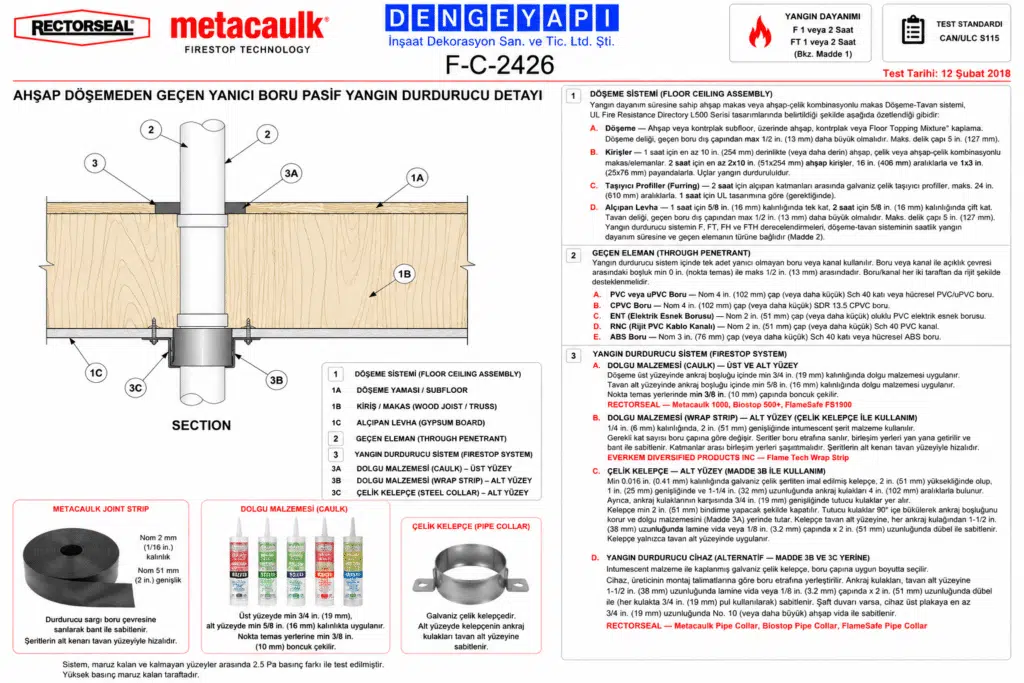

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426 Ahşap kirişli döşeme ve asma tavan sistemlerinde yangın güvenliğini sağlamak amacıyla geliştirilen yangın durdurucu sistem, PVC, CPVC ve ABS borular ile ENT/RNC plastik elektrik borularının güvenli geçişini sağlar. Bu sistem, yangın durdurucu mastik, MC Yangın Durdurucu Sargı ve galvanizli çelik kelepçe bileşenlerinden oluşur. F60 veya F120 yangın dayanımlı döşemelerde sızdırmazlık ve bütünlük sağlamak için tasarlanmıştır. Sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (Underwriters Laboratory) tarafından test edilmiştir. Yangın durdurucu sistem, modern yapıların yangın güvenliğini artırmak için kritik bir rol oynamaktadır.

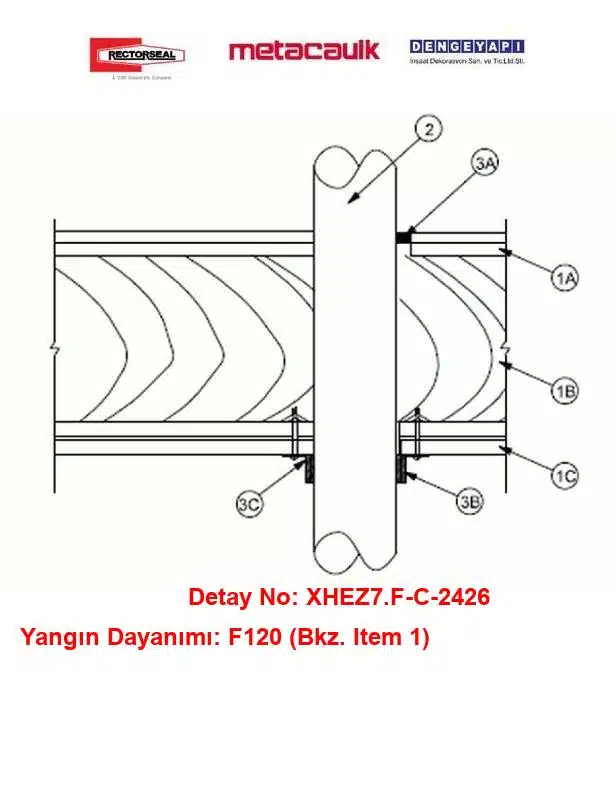

Detay No: F-C-2426

Detay Tipi: Şaft Geçişi

Detay Nevii: Ahşap kirişli döşeme/asma tavan montajlarında PVC, CPVC, ABS borular ile ENT/RNC plastik elektrik borularının güvenli geçişi için tasarlanmış yangın durdurucu s

Geçilen Yapı Elemanı: Döşeme

Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan

Onay Tarihi: 12/02/2018

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: Yanıcı Boru, Konduit

Boru Malzemesi: Yanıcı Boru

Geçen Boru / Çapı: ABS Boru 75 mm / CPVC Boru 100 mm / PVC Boru 100 mm / Sert Elektriksel Yanıcı Konduit 2 inç

Yangın Dayanımı: 120 Dakika

Ahşap kirişli döşeme/asma tavan montajlarında PVC, CPVC, ABS borular ile ENT/RNC plastik elektrik borularının güvenli geçişi için tasarlanmış yangın durdurucu s

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı

Yangın güvenliği, günümüz inşaat sektöründe büyük bir öneme sahiptir. Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Yangın durdurucu sistemler, binaların yangın anında güvenliğini sağlamak için kritik bir rol oynamaktadır. ASTM E814 ve UL 1479 standartları gibi uluslararası standartlara uygun olarak test edilen Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı bu sistemler, bina sakinlerinin can güvenliğini artırmaktadır. Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Yangın durdurucu sistemlerin kullanımı, hem duman hem de alevlerin yayılmasını önleyerek, yangın anında ciddi hasarları engellemektedir.

Modern binalarda pasif yangın koruma sistemlerinin önemi, özellikle yangın sırasında can kaybını ve maddi zararı önleme açısından paha biçilmezdir. Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Yangın durdurucu sistemler, Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı yapıların güvenliğini artırırken, aynı zamanda yangın güvenliği yönetmeliklerine uyum sağlamaktadır. Denge Yapı'nın sunduğu yangın durdurucu sistemler, FM (Factory Mutual) onaylı malzemeler kullanılarak üretilmekte olup, bu durum ürünlerin kalitesini ve güvenilirliğini artırmaktadır.

Ahşap ve Karkas Yapılarda Tescilli Emniyet: Metacaulk Döşeme ve Tavan Yangın Durdurucu Sistemleri Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı

Hafif çelik ve ahşap karkaslı nitelikli binaların döşeme-tavan kombinasyonlarından geçen PVC, CPVC ve ABS yanıcı borular ile elektrik kanalları, yangın esnasında dikey yayılım riskini en üst seviyeye çıkaran kritik geçiş alanlarıdır. Ahşap yapıların yangın esnasındaki mekanik gerilmeleri ve karbonlaşma süreçleri, betonarme zeminlere kıyasla çok daha hassas mühendislik çözümleri gerektirir. Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426 sistem detayı, ahşap kirişli yapılardaki bu karmaşık dikey geçişleri güvence altına alan, uluslararası UL tescilli profesyonel bir pasif yangın durdurucu metodoloji sunar.

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Sistemin sızdırmazlık felsefesi çift yönlü bir koruma ağına dayanır: Üst döşeme katmanında duman sızdırmazlığını garanti eden 19 mm derinliğindeki Metacaulk 1000 yangın durdurucu mastik uygulaması yapılırken, alt tavan alçıpan sınırında ise boruyu bir zırh gibi sarmalayan Metacaulk Pipe Collar (Yangın Durdurucu Kelepçe) devreye girer. Yangının yıkıcı ısısıyla milisaniyeler içinde aktive olan kelepçe içi intumesan astar, eriyen plastik borunun yarattığı boşluğu muazzam bir genleşme basıncıyla kapatarak 2 saate kadar kesintisiz yangın sağlar. Projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getiren bu tescilli sistem, ahşap mimaride sürdürülebilir can ve mal emniyetini garanti altına alır.

1) Döşeme

F60 veya F120 yangın dayanımlı ahşap kirişli döşeme/asma tavan montajı, üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle monte edilmelidir. Açılacak döşeme ve tavan tesisat deliklerinin ölçülendirmesi ve katman dizilimleri ilgili test edilmiş detaya göre yapılacaktır.

1A) Döşeme Kaplaması

Alt döşeme masif ahşap veya kontrplak; son kat kaplama masif ahşap, kontrplak veya tariflenen Şap Karışımı* olabilir. Döşeme tesisat deliği çapı, geçiş yapan tesisatın (Madde 3) dış çapından en fazla 13 mm (1/2 inç) büyük olmalı; döşemedeki delik çapı en fazla 125 mm (5 inç) olmalıdır.

1B) Ahşap Kirişler*

F60 dayanımlı döşemelerde en az 250 mm (10 inç) derinliğinde veya daha derin ahşap, çelik veya kompozit ahşap-çelik kiriş/truss/ahşap taşıyıcı elemanlar, gerekli eksen bağlantıları (bridging) yapılarak ve uçları yangın durdurularak kullanılacaktır. F120 dayanımlı döşemelerde 50 × 250 mm (2 × 10 inç) ahşap kirişler, aks aralığı 400 mm (16 inç) olacak şekilde; 25 × 75 mm (1 × 3 inç) ahşap çapraz bağlantılarla ve uçları yangın durdurularak uygulanacaktır.

1C) Galvanizli Çelik Taşıyıcı (Furring) Profilleri

(Gösterilmemiştir) — F120 dayanımlı montajlarda, birinci ve ikinci alçıpan tabakası (Madde 1D) arasında, ahşap kirişlere dik doğrultuda esnek galvanizli çelik furring profilleri yerleştirilecektir. Profil aralığı en fazla 600 mm (24 inç). F60 dayanımlı montajlarda, test edilmiş detayında istenmişse, alçıpan ile kirişler arasında ahşap kirişlere dik doğrultuda esnek galvanizli çelik furring profilleri kullanılacaktır. Profil aralığı en fazla 600 mm (24 inç).

1D) Alçıpan*

Genişlik 1200 mm (4 ft), kalınlık 16 mm (5/8 inç); adet ve yerleşim, test edilmiş detaya göre. İlk alçıpan katı doğrudan ahşap kirişlere veya furring profillerine sabitlenir. F120 dayanımlı montajlarda ikinci alçıpan katı furring profillerine vidalanır. Tavan tesisat deliği çapı, boru/kanal dış çapından en fazla 13 mm (1/2 inç) büyük olmalı; tavan delik çapı en fazla 125 mm (5 inç) olmalıdır. Yangın Durdurucu Sistemin Yangın Dayanımı, monte edildiği döşemenin yangın dayanımı ve Madde 2’deki geçiş yapan tesisat tipine bağlıdır.

2) Geçiş Yapan Tesisatlar

Yangın durdurucu sistem içerisinde tek bir adet yanıcı boru veya plastik elektrik borusu/kanalı, delik içinde eksantrik veya konsantrik yerleşimli olarak uygulanabilir. Tesisat ile delik çevresi arasındaki Tesisat Deliği Boşluğu 0 mm (nokta teması) ile 13 mm (1/2 inç) arasında olacaktır. Boru/kanal, döşeme/asma tavanın her iki tarafında da rijit olarak desteklenecektir. Aşağıdaki yanıcı boru/kanal tipleri ve ebatları kullanılabilir:

2A) PVC Boru (Polyvinyl Chloride)

Nom 4 inç (100 mm) çapında, Schedule 40, hücresel veya masif gövdeli PVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım içindir.

2B) CPVC Boru (Chlorinated Polyvinyl Chloride)

Nom 4 inç (100 mm) çapında, SDR 13.5 CPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım içindir.

Nom 4 inç (100 mm) çapında, Schedule 40, hücresel veya masif gövdeli PVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisatlarda kullanım içindir.

2C) Elektrik Plastik Borusu (ENT)

Nominal 2 inç (50 mm) çapında (veya daha küçük) oluklu duvarlı, polivinil klorürden (PVC) yapılmış monte edilmiş metal olmayan elektrik borusu (ENT).

2D) Rijit Plastik Elektrik Kanalı (RNC)

2 inç (50 mm) çapında (veya daha küçük) Schedule 40 PVC boru, monte edilmiştir.

2E) ABS Boru (Acrylonitrile Butadiene Styrene)

Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere, nominal 76 mm (3 inç) çapında (veya daha küçük) Schedule 40 katı veya hücreli çekirdekli ABS boru.

3) Yangın Durdurucu Sistem

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.

3A) Yangın Durdurucu Malzeme — Yangın Durdurucu Mastik

Boşluk içerisine, döşeme üst yüzeyiyle sıfır olacak şekilde en az 19 mm kalınlıkta; tavan alt yüzeyiyle sıfır olacak şekilde en az 16 mm kalınlıkta mastik uygulanacaktır. Nokta temaslı bölgelerde en az 10 mm çapında mastik kordonu çekilecektir. Ürünler: RECTORSEAL — Metacaulk 1000

3B) Yangın Durdurucu Sargı

6 mm kalınlık × 50 mm genişlikte sargı, çelik kelepçe (Madde 3C) ile birlikte kullanılacaktır. Sargı katmanları, boru veya boru-muf üzerine tek tek sarılacak; uçlar bindirme yapmadan bitişik getirilecek ve katmanlar arasında ek yerleri şaşırtılacaktır. Sargının kenarı tavan yüzeyine dayanacaktır. Parçalar maskeleme bandı ile geçici olarak sabitlenebilir. Ürün: EVERKEM DIVERSIFIED PRODUCTS INC — Flame Tech Wrap Strip.

3C) Çelik Kelepçe

En az 0,40 mm kalınlıkta (0.016 inç, yaklaşık No.28) galvanizli çelikten, üretici tarafından ön kesimli şeritlerden imal kelepçe. Kelepçe derinliği yaklaşık 50 mm, 25 mm genişliğinde × 32 mm uzunluğunda ankraj kulakları 100 mm aralıklarla düzenlenmiştir. Karşılarında 19 mm genişliğinde tutucu kulaklar bulunur. Kelepçe, boru etrafında en az 50 mm bindirme ile kapatılır. Tutucu kulaklar, boru yönüne 90° kıvrılarak boşluğu muhafaza eder ve mastik (Madde 3A) tutulur. Kelepçe, boru boyunca kaydırılarak tavanın alt yüzeyine dayandırılır ve her ankraj kulağından 38 mm uzunlukta sunta vidası veya 3,2 mm çap × 50 mm boyda içi boş duvar dübeli ile, gerekiyorsa 19 mm pul kullanılarak sadece tavanın alt yüzeyine sabitlenir.

3D) Yangın Durdurucu Cihaz*

(Madde 3B ve 3C’ye alternatif) Geçiş yapan tesisat çapına uygun ebatta, intumesan astarlı Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe. Montaj, ürünün talimatlarına uygun olarak, tavan alt yüzeyine 38 mm uzunlukta sunta vidaları veya 3,2 mm çap × 51 mm içi boş duvar dübelleri ve her ankraj noktasında 19 mm pul ile yapılır. Şaft duvarı kullanıldığında cihaz, üst başlığın altına en az 19 mm uzunlukta No.10 (veya daha büyük) ahşap vidalarıyla sabitlenir. Ürünler: RECTORSEAL — Metacaulk Pipe Collar.

Detay İçeriği Ürünler & Alternatifleri

Yangın Durdurucu Akustik Mastik - MC 1000

Yangın Durdurucu Kelepçe Metacaulk

Metacaulk Yangın Durdurucu Sargı Bandaj

Onaylı Detayın PDF Dosyası

PDF Görüntüle

İNDİR81 KB

AutoCAD Dosyası

CAD İNDİR

Laboratuarın Orjinal Doğrulama Linki

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426 — Ahşap kirişli döşeme/asma tavan üzerinden yanıcı boru ve plastik kanal geçişleri için Yangın Durdurucu Sistem

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Yangın durdurucu sistem, ahşap kirişli döşeme ve asma tavan sistemlerinde PVC, CPVC, ABS borular ile ENT/RNC plastik elektrik borularının güvenli geçişini sağlamak için tasarlanmıştır. Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Bu sistem, yangın durdurucu mastik, MC Yangın Durdurucu Sargı ve galvanizli çelik kelepçe gibi bileşenlerden oluşur. Kullanım alanları arasında, konut ve hafif ticari binalarda yangın güvenliği sağlamak için gereken geçiş noktaları bulunmaktadır. Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Uygulama sırasında dikkat edilmesi gereken en önemli husus, tesisat ile delik çevresi arasındaki boşlukların doğru bir şekilde doldurulmasıdır.

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Yangın durdurucu sistem, yangın anında duman ve alevlerin yayılmasını önleyerek, can ve mal güvenliğini sağlamak için hayati önem taşır. Uygun şekilde monte edilen yangın durdurucu sistemler, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik ile uyumlu olup, projelerde uygunluk kontrolü gerektirir. Yangın durdurucu sistemin uygulanmaması durumunda, yangın sırasında ciddi can ve mal kayıpları yaşanabilir. Bu nedenle, Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı F-C-2426 Yangın durdurucu sistemlerin kullanımı, modern yapılar için bir zorunluluk haline gelmiştir.

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Uygulama Esasları

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Bu sistem; ahşap kirişli, masif kereste veya ahşap makaslı döşeme-tavan asamblajlarından dikey olarak geçen yanıcı plastik boruların ve elektrik kanallarının sızdırmaz hale getirilmesi amacıyla ANSI/UL 1479, ASTM E814 ve CAN/ULC S115 standartlarına uygun olarak, 2.5 Pa basınç farkı altında test edilmiştir. Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi (F) yapı konfigürasyonuna ve boru tipine bağlı olarak F60 (1 Saat) veya F120 (2 Saat) olarak tescil edilmiştir.

1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):

1A. Üst Döşeme Sistemi (Flooring System): Kereste veya kontrplak (plywood) alt döşeme katmanı. Döşemedeki dairesel açıklığın çapı, geçen borunun dış çapından en fazla 13 mm (1/2 in.) daha geniş olmalıdır. Maksimum zemin delik çapı 127 mm (5 in.) olmalıdır.
1B. Taşıyıcı Kirişler (Wood Joists): * 1 Saat Dayanımlı Konfigürasyon: Nominal 254 mm (10 in.) veya daha derin kereste, çelik ya da kombinasyon makas yapıları.
- 2 Saat Dayanımlı Konfigürasyon: Nominal 51 x 254 mm (2 x 10 in.) boyutlarında, 406 mm (16 in.) aks aralıklarıyla dizilmiş kereste kirişler ve 25 x 76 mm (1 x 3 in.) ahşap köprülemeler.
1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): * 1 Saatlik Yapıda: En az 16 mm (5/8 in.) kalınlığında Tip X alçıpan levha.
- 2 Saatlik Yapıda: Birinci katı kirişlere, ikinci katı ise kirişlere dik monte edilmiş galvaniz çelik yaylı furring kanallarına (esnek askı profili) vidalanmış, toplam iki kat 16 mm (5/8 in.) kalınlığında Tip X alçıpan levha katmanı. Tavan delik çapı boru dış çapından en fazla 13 mm (1/2 in.) geniş olmalı ve maksimum 127 mm (5 in.) çapı aşmamalıdır.

2. Geçiş Yapan Tesisat Tipleri ve Toleransları (Through Penetrants): Tesisat deliği içerisinde konsantrik (merkezlenmiş) ya da eksantrik konumlandırılan ve döşeme asamblesinin her iki tarafında rijit şekilde desteklenen tek bir yanıcı boru geçişi. Boru ile delik kenarı arasındaki mesafe en az 0 mm (noktasal temas) ile en fazla 13 mm (1/2 in.) arasında olmalıdır.

A. PVC Boru: Nominal 102 mm (4 in.) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli borular; kapalı ya da havalıklı sistemlerde.
B. CPVC Boru: Nominal 102 mm (4 in.) veya daha küçük çapta, SDR 13.5 CPVC borular; kapalı ya da havalıklı sistemlerde.
C. Electrical Nonmetallic Tubing (ENT): Nominal 51 mm (2 in.) veya daha küçük çapta, PVC'den mamul oluklu cidarlı elektrik nonmetalik borusu.
D. Rigid Nonmetallic Conduit (RNC): Nominal 51 mm (2 in.) veya daha küçük çapta, Schedule 40 PVC elektrik borusu.
E. ABS Boru: Nominal 76 mm (3 in.) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS borular.

3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:

3A. Yangın Durdurucu Mastik (Caulk): * Ürün Adı: Metacaulk 1000 veya Biostop 500+.
- Uygulama: Tesisat deliği boşluğu içerisine, döşemenin üst yüzeyinden en az 19 mm (3/4 in.) derinlikte ve alt tavan alçıpan yüzeyinin iç deliğinden en az 16 mm (5/8 in.) derinlikte kesintisiz mastik uygulanmalıdır. Noktasal temas olan dar yerlerde ise boru/yapı birleşim çizgisine en az 10 mm (3/8 in.) çapında bir sızdırmazlık pahı çekilmelidir.
Yangın Durdurucu Kelepçe Tertibatı (Alternatif Uygulama Seçenekleri):
- Seçenek 1 (Fabrikasyon Kelepçe - 3D): Boru dış çapına tam uyumlu, fabrikasyon intumesan astarlı galvaniz çelik Metacaulk Pipe Collar (Yangın Durdurucu Kelepçe) dikey borunun çevresine takılır. Kelepçe, tavanın alt yüzeyine dayanarak en az 38 mm uzunluğunda laminasyon vidaları veya içi boşluk dubelleri yardımıyla sabitlenir.
- Seçenek 2 (Sargı ve Çelik Zırh - 3B & 3C): Kelepçe yerine, alçıpan tavan alt yüzey sınırında boru çevresine 6 mm kalınlığında ve 51 mm genişliğinde intumesan şerit katmanlar halinde sıkıca sarılıp bantlanır. Sargının üzerine ise 0.41 mm (28 gauge) kalınlığında galvaniz sacdan imal edilmiş tırnaklı çelik zırh (steel collar) geçirilerek vidalarla alt tavana sıkıca monte edilir.

Ahşap Döşemeden Geçen Yanıcı Boru Pasif Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?

Dikey Yangın ve Isı İlerlemesi: Yapı sınıfına göre belirlenen 1 veya 2 saatlik pasif yangın dayanım süreleri elde edilemez. Yangın anında ahşap makas veya kiriş boşluklarında biriken yüksek ısı köprüleri ve PVC/ABS boruların hızla erimesiyle tavan yapısında açık bir dikey baca etkisi oluşur. Alt tavandaki kelepçenin (3D) veya üst döşemedeki 19 mm derinlikteki mastik dolgusunun eksik yapılması durumunda alevler ve zehirli dumanlar üst katın ahşap döşemesini dakikalar içinde tutuşturur.
Yönetmelik ve Mevzuat İhlali: Ahşap yapılarda test edilmiş ve tescilli pasif yangın durdurucu detayların uygulanmaması projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına tamamen aykırı duruma düşürerek majör teknik uygunsuzluk oluşturur.
