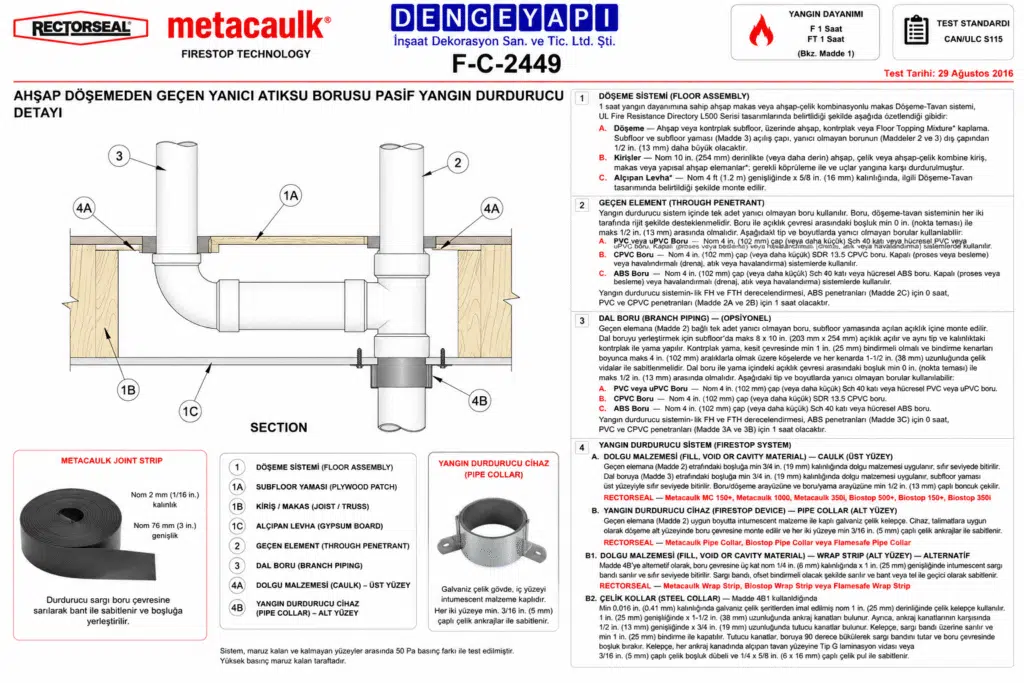

Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449, ahşap veya ahşap-çelik birleşik makaslı döşeme sistemlerinde yanıcı boruların güvenli geçişini sağlamak amacıyla tasarlanmış bir yangın durdurucu sistemdir. Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı sistem, döşeme alt yüzeyinde kelepçe veya sargı çözümleri ile tesisat deliği boşluğunun sızdırmazlığını sağlarken, üstte de yangın durdurucu mastik ile güvenilir bir kaplama sunar. Yangın durdurucu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
Detay No: F-C-2449
Detay Tipi: Şaft Geçişi
Yangın Durdurucu Kalınlık: 19 mm.
Detay Nevii: Ahşap veya ahşap-çelik birleşik makaslı döşeme/asma tavanlı sistemlerde PVC, CPVC ve ABS gibi yanıcı boruların döşemeden güvenli geçişi için tasarlanmış yangın
Geçilen Yapı Elemanı: Döşeme
Yapı Elemanı Tipi: Ahşap Çerçeveli Döşeme veya Tavan
Onay Tarihi: 29/08/2016
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Geçen Tesisat: Yanıcı Boru, Konduit
Boru Malzemesi: Yanıcı Boru
Geçen Boru / Çapı: ABS Boru 100 mm / CPVC Boru 100 mm / PVC Boru 100 mm
Yangın Dayanımı: 60 Dakika
Ahşap veya ahşap-çelik birleşik makaslı döşeme/asma tavanlı sistemlerde PVC, CPVC ve ABS gibi yanıcı boruların döşemeden güvenli geçişi için tasarlanmış yangın
Yangın güvenliği, modern binaların tasarımında kritik bir unsur olarak öne çıkmaktadır. Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 yangın durdurucu sistemi, ahşap veya ahşap-çelik birleşik makaslı döşeme sistemlerinde yanıcı boruların güvenli bir şekilde geçişini sağlamaktadır. Bu sistem, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiştir ve yangın anında etkili bir koruma sunmaktadır. Yangın durdurucu sistemlerin önemi, yangın sırasında yapının güvenliğini artırmak ve insan sağlığını korumaktır.
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı Yangın durdurucu sistemlerin uygulanması, yalnızca yasal bir gereklilik değil, aynı zamanda yapıların genel güvenliği açısından da büyük önem taşımaktadır. Denge Yapı olarak, sistemimizin FM (Factory Mutual) onaylı malzemeler kullanılarak üretildiğini vurgulamak isteriz. Bu, sistemimizin güvenilirliğini ve etkinliğini artırmaktadır. Yangın koruma yönetmelikleri ve uluslararası standartlar, yapıların yangından korunmasını sağlamak için önemli bir temel oluşturmaktadır.
Ahşap Yapı Yapılarında Tescilli Güvenlik: Metacaulk Döşeme ve Tavan Yangın Durdurucu Sistemleri
Hafif çelik ve ahşap karkaslı binaların döşeme-tavan kombinasyonlarından geçen PVC, CPVC ve ABS yanıcı atıksu boruları ile yatay şaft branşmanları, yangın esnasında dikey yayılım riskini en üst seviyeye çıkaran kritik geçiş alanlarıdır. Ahşap yapıların yangın esnasındaki mekanik gerilmeleri ve karbonlaşma süreçleri, betonarme zeminlere kıyasla çok daha hassas mühendislik çözümleri gerektirir. Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 sistem detayı, ahşap karkas yapılardaki bu karmaşık dikey ve yatay tesisat geçişlerini güvence altına alan, uluslararası UL tescilli profesyonel bir pasif yangın durdurucu metodoloji sunar.
Sistemin sızdırmazlık felsefesi çift yönlü bir koruma ağına dayanır: Üst döşeme katmanında ve kontrplak tamir yamalarında duman sızdırmazlığını garanti eden 19 mm derinliğindeki Metacaulk 1000 veya MC 150+ yangın durdurucu mastik uygulaması yapılırken, alt tavan alçıpan sınırında ise boruyu bir zırh gibi sarmalayan Metacaulk Pipe Collar (Yangın Durdurucu Kelepçe) devreye girer. Yangının yıkıcı ısısıyla milisaniyeler içinde aktive olan kelepçe içi intumesan astar, eriyen plastik borunun yarattığı boşluğu muazzam bir genleşme basıncıyla kapatarak F60 (60 dakika) kesintisiz yangın ve sıcaklık yalıtımı sağlar. Projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik standartlarına tam uyumlu hale getiren bu tescilli Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı sistem, ahşap mimaride sürdürülebilir can ve mal emniyetini garanti altına alır.

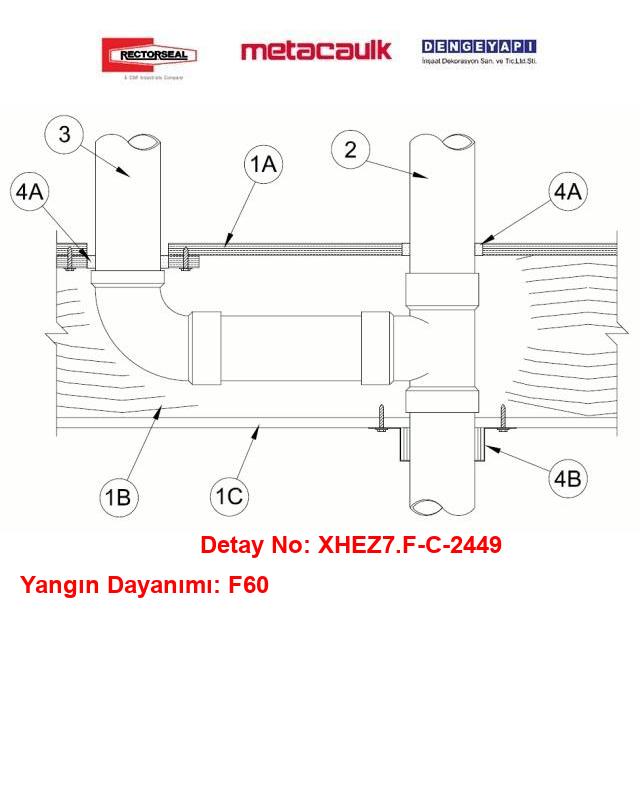

1) Döşeme Yapısı
F60 sınıfı yangın dayanımlı ahşap makas veya ahşap-çelik birleşik makaslı Döşeme; Üreticisinin test edilmiş detayındaki tariflenen şekilde ve uygun malzemelerle oluşturulacaktır.
1A) Döşeme Kaplama Sistemi
Alt döşeme olarak masif ahşap veya kontrplak; üst kaplama olarak masif ahşap, kontrplak veya tarifli hazır şap karışımı kullanılacaktır. Alt döşemedeki tesisat deliği ve varsa kontrplak yama üzerindeki delik çapı, yanıcı borunun dış çapından 13 mm daha büyük olacaktır.
1B) Makas/Kirişler
Nominal 250 mm veya daha derin masif ahşap, çelik veya ahşap-çelik birleşik makas/kiriş ya da Yapısal Ahşap Elemanlar, gerekli çapraz bağlarla ve uçları yangın durdurulmuş olarak monte edilecektir.
1C) Alçıpan
Nominal 1200 mm genişliğinde ve 16 mm kalınlığında alçıpan tavan kaplaması, Üreticisinin test edilmiş detayındaki tariflenen şekilde sabitlenecektir.
2) Yanıcı Boru
Yangın durdurucu sistem içinde bir adet yanıcı boru geçecektir. Boru, döşeme montajının her iki tarafında rijit olarak desteklenecektir. Tesisat deliği boşluğu, boru dış yüzeyi ile delik çevresi arasında min 0 mm (nokta teması) ile maks 13 mm olacaktır.
2A) Polivinil Klorür (PVC) Boru
Nominal 4 inç (100 mm) çap veya daha küçük, Schedule 40 masif veya hücresel gövdeli PVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılacaktır.
2B) Klorlanmış Polivinil Klorür (CPVC) Boru
Nominal 4 inç (100 mm) çap veya daha küçük, SDR 13.5 CPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılacaktır.
Nominal 4 inç (100 mm) çap veya daha küçük, Schedule 40 masif veya hücresel gövdeli PVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılacaktır.
2C) Akrilonitril Bütadien Stiren (ABS) Boru
Kapalı (proses veya besleme) veya havalandırmalı (drenaj, atık veya havalandırma) boru sistemlerinde kullanılmak üzere, 4 inç (102 mm) çapında (veya daha küçük) Schedule 40 katı veya hücreli ABS boru.
3) BranşmanTesisatı (Opsiyonel)
Geçiş yapan ana boruya (Bkz. Madde 2) bağlanan bir adet yanıcı kol borusu, alt döşeme yamasi içindeki delikten geçirilerek monte edilebilir. Kol tesisatını karşılamak için alt döşeme üzerine en fazla 200 x 250 mm boyutunda bir açıklık açılır ve aynı tip ve kalınlıktaki dikdörtgen kontrplak parça ile yama yapılır. Kontrplak yama kesiti, kesilen açıklığın çevresini en az 25 mm taşacak ve köşelerde birer adet olmak üzere, taşan her kenarda en fazla 100 mm aralıklarla 38 mm uzunlukta çelik vidalarla sabitlenecektir. Yama üzerindeki delikte, kol borusu ile delik çevresi arasındaki tesisat deliği boşluğu min 0 mm (nokta teması) ile maks 13 mm olacaktır.
3A) Polivinil Klorür (PVC) Kol Borusu
Nominal 4 inç (100 mm) çap veya daha küçük, Schedule 40 masif veya hücresel gövdeli PVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılacaktır.
3B) Klorlanmış Polivinil Klorür (CPVC) Kol Borusu
Nominal 4 inç (100 mm) çap veya daha küçük, SDR 13.5 CPVC boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılacaktır.
3C) Akrilonitril Bütadien Stiren (ABS) Kol Borusu
Nominal 4 inç (100 mm) çap veya daha küçük, Schedule 40 masif veya hücresel gövdeli ABS boru; Kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) tesisat sistemlerinde kullanılacaktır.
4) Yangın Durdurucu Sistem
Yangın durdurucu sistem aşağıdaki bileşenlerden oluşur. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) Tarafından Test Edilmiştir.
4A) Yangın Durdurucu Malzeme
Geçiş yapan boru (Madde 2) çevresindeki tesisat deliği boşluğuna, döşeme üst yüzeyi ile sıfır olacak şekilde en az 19 mm kalınlıkta yangın durdurucu malzeme uygulanacaktır. Kol borusu (Madde 3) için kontrplak yama üzerindeki delikte de üst yüzeyle sıfır olacak şekilde en az 19 mm kalınlıkta uygulanacaktır. Boru/döşeme ve boru/plaka birleşimlerinde en az 13 mm çapında sürekli bir mastik kordonu çekilecektir. Ürünler: RECTORSEAL — Metacaulk MC 150+, Metacaulk 1000, Metacaulk 350i, Biostop 500+, Biostop 150+, Biostop 350i.
4B) Yangın Durdurucu Cihaz — Boru Kelepçesi
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 Geçiş yapan borunun (Madde 2) dış çapına uygun ölçüde, intumesan astarlı Galvanizli Çelik Zırhlı Yangın Durdurucu Kelepçe, döşemenin alt yüzeyinde boru etrafına üretici montaj talimatlarına göre takılacaktır. Kelepçe ankraj kulakları, her birinde en az 5 mm çaplı çelik boşluklu dübel kullanılarak yüzeye sabitlenecektir. Ürünler: RECTORSEAL — Metacaulk Pipe Collar,
Madde 4B'ye alternatif olarak, borunun dış çevresine, zeminin alt kısmıyla aynı hizada, yaklaşık 6 mm kalınlığında ve 25 mm genişliğinde üç katmanlı şişen sargı şeridi sarılır. Sargı şeridi, ofset birleştirilmiş dikişlerle monte edilir ve geçici olarak bant veya bağlama teli ile sabitlenir.
RECTORSEAL — Metacaulk Sargı Şeridi
Çelik Yaka — Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 4B1 numaralı ürün kullanıldığında, dolgu malzemesi üreticisinden temin edilebilen, önceden kesilmiş en az 0,016 inç (0,41 mm) kalınlığında galvanizli çelik bobinlerden imal edilmiş bir yaka, sargı şeridini tutmak için takılmalıdır.
Yaka, duvara sabitlemek için en az 1 inç (25 mm) derinliğinde, 1 inç (25 mm) genişliğinde ve 1-1/2 inç (38 mm) uzunluğunda ankraj tırnaklarına sahip olmalıdır. Ayrıca, yaka, ankraj tırnaklarının karşısında 1/2 inç (13 mm) genişliğinde ve 3/4 inç (19 mm) uzunluğunda tutucu tırnaklarla birlikte sağlanmalıdır.
Yaka, sargı şeridinin üzerine en az 1 inç (25 mm) üst üste gelecek şekilde sarılmalıdır. Tutucu tırnaklar, borunun etrafındaki halka şeklindeki boşluğu korumak ve sargı şeridini tutmak için boruya doğru 90 derece katlanır.
Yakalar, her bir ankraj tırnağında G tipi laminasyon vidaları veya 3/16 inç (5 mm) çapında çelik içi boş duvar ankrajları ve 1/4 x 5/8 inç (6 x 16 mm) çapında çelik rondelalar kullanılarak alçı tavana sabitlenir.
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 — Ahşap/Çelik Makaslı Döşemeden Geçen Yanıcı Borular için Yangın Durdurucu Sistem
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 yangın durdurucu sistemi, ahşap ve ahşap-çelik birleşik makaslı döşeme sistemlerinde PVC, CPVC ve ABS gibi yanıcı boruların güvenli geçişini sağlamak için tasarlanmıştır. Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 Bu sistem, konut, otel ve yurt binalarında yaygın olarak kullanılmaktadır. Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 Sistemin ana bileşenleri arasında MC Yangın Durdurucu Kelepçe ve yangın durdurucu mastik bulunmaktadır. Bu bileşenler, yangın durumunda yangının yayılmasını önlemek için kritik öneme sahiptir.
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı Yangın durdurucu sistemin uygulanmaması durumunda, yangının hızla yayılması ve ciddi zararlar meydana gelmesi riski vardır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’e uygun olarak, Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 bu sistemin kullanımı zorunludur. Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı Yangın durdurucu sistemin test edilmiş ve sertifikalı olması, güvenilirliğini artırmakta ve yapı güvenliği açısından önemli bir avantaj sunmaktadır. Denge Yapı'nın sunduğu bu sistem, hem ekonomik hem de güvenli bir çözüm olarak dikkat çekmektedir.
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı Uygulama Esasları
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı Bu sistem; ahşap kirişli veya çelik/ahşap kombinasyonlu kompozit makaslı döşeme-tavan asamblajlarından geçen yanıcı atıksu borularının ve branşman hatlarının geçişlerini sızdırmaz hale getirmek amacıyla ANSI/UL 1479 (ASTM E814) ve CAN/ULC S115 standartlarına uygun olarak, 50 Pa yüksek basınç farkı altında test edilmiştir. Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı F-C-2449 Teknik inceleme kapsamında sistemin sunduğu pasif yangın dayanım süresi F60 (60 dakika / 1 Saat) olarak tescil edilmiştir.
1. Yapısal Döşeme Elemanları Ölçü Sınırları (Floor-Ceiling Assembly):
-
1A. Üst Döşeme Sistemi (Flooring System): Masif veya kontrplak (plywood) alt döşeme katmanı. Ana döşemedeki ve branşman tamir parçasındaki dairesel deliklerin çapı, geçen yanıcı borunun dış çapından tam 13 mm (1/2 in.) daha geniş olacak şekilde kesilmelidir.
-
1B. Taşıyıcı Kirişler (Joists): Nominal 254 mm (10 in.) veya daha derin kereste, çelik ya da kombinasyon makas yapıları. Köprülemeleri yapılmış ve bitiş sınırları yangın durdurucularla mühürlenmiş olmalıdır.
-
1C. Alt Tavan Alçıpan Katmanı (Gypsum Board): Kesit çiziminde alt sınırda gösterilen, nominal 1200 mm genişliğinde ve en az 16 mm (5/8 in.) kalınlığında Tip X alçıpan levha katmanı.
-
3. Branşman Boru Boşluğu ve Tamir Yaması (Branch Piping Cutout): Döşeme arasında yatay seyreden boru bağlantılarını (dirsek/te) kurtarmak amacıyla üst döşemede en fazla 203 mm x 254 mm (8 x 10 in.) boyutlarında bir dikdörtgen boşluk açılabilir. Bu boşluk, döşeme ile aynı tip ve kalınlıkta bir kontrplak yama levhası (subfloor patch) ile kapatılmalıdır. Yama, kesit kenarlarından en az 25 mm (1 in.) taşmalı ve köşelerinden 38 mm'lik çelik vidalarla en fazla 102 mm (4 in.) aks aralıklarıyla sabitlenmelidir.
2. Geçiş Yapan Tesisat Tipleri ve Performans Sınırları (Through & Branch Penetrants):
-
A. PVC / uPVC Boru (Item 2A & 3A): Nominal 102 mm (4 in.) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli borular. Kapalı veya havalıklı (drenaj/atık) sistemlerde kullanımı onaylıdır. Yangın Dayanımı: F60 (1 Saat).
-
B. CPVC Boru (Item 2B & 3B): Nominal 102 mm (4 in.) veya daha küçük çapta, SDR 13.5 CPVC borular. Yangın Dayanımı: F60 (1 Saat).
-
C. ABS Boru (Item 2C & 3C): Nominal 102 mm (4 in.) veya daha küçük çapta, Schedule 40 dolu veya hücresel gövdeli ABS borular. Yangın Dayanımı: F60'tır.
-
Toleranslar: Borular ile döşeme delikleri arasındaki tesisat deliği boşluğu en az 0 mm (noktasal temas) ile en fazla 13 mm (1/2 in.) arasında olmalıdır. Borular makas boşluğunda rijit desteklenmelidir.
3. Yangın Durdurucu Ürün ve Uygulama Parametreleri:
-
4A. Yangın Durdurucu Mastik (Fill, Void or Cavity Material): * Ürün Adı: Metacaulk 1000, Metacaulk MC 150+ veya Metacaulk 350i.
-
Uygulama: Ana borunun döşeme geçişine ve yatay branşman borusunun kontrplak tamir yaması kesitine, üst yüzeyle hem yüz olacak şekilde en az 19 mm (3/4 in.) derinlikte kesintisiz mastik uygulanmalıdır. Ayrıca boru/zemin birleşim arakesitine en az 13 mm (1/2 in.) çapında ek bir sızdırmazlık pahı (bead) çekilmelidir.
-
-
4B. Yangın Durdurucu Kelepçe (Firestop Device): * Ürün Adı: Metacaulk Pipe Collar (Yangın Durdurucu Kelepçe).
-
Uygulama: Alt tavan alçıpan katmanının (1C) bittiği sınırda, dikey geçiş yapan borunun çevresine, boru dış çapına uygun fabrikasyon intumesan astarlı galvaniz çelik kelepçe takılmalıdır. Kelepçe, en az 5 mm çapında çelik içi boşluk dubelleri (hollow wall anchors) ile alçıpana sabitlenmelidir.
-
-
Alternatif Uygulama (Yangın Durdurucu Sargı ve Çelik Zırh - 4B1 & 4B2): Kelepçe yerine, boru etrafına tavan hizasında 3 kat Metacaulk Wrap Strip (6 mm kalınlık / 25 mm genişlik) şerit sıkıca sarılıp bantlanabilir. Sargının üzerine ise min. 0.41 mm kalınlıkta galvaniz sacdan imal edilmiş, 25 mm derinliğinde tırnaklı çelik zırh (steel collar) geçirilerek Tip G laminasyon vidaları ve pullarla alçıpana monte edilmelidir.
Ahşap Döşemeden Geçen Yanıcı Atıksu Borusu Pasif Yangın Durdurucu Detayı Uygulanmazsa Ne Olur?
-
Katlar Arası Yangın İlerlemesi: F60 pasif yangın dayanım süreleri elde edilemez. Yangın anında ahşap döşeme aretlerindeki yatay boşluklarda biriken yüksek ısı ve PVC/ABS boruların hızla erimesiyle tavan yapısında açık birer baca etkisi oluşur. Alt tavandaki kelepçenin (4B) veya üst döşemedeki 19 mm derinlikteki mastik dolgusunun eksik yapılması durumunda alevler ve zehirli dumanlar üst katın ahşap döşemesini saniyeler içinde tutuşturur.
-
Yönetmelik ve Mevzuat İhlali: Ahşap yapılarda pasif yangın durdurucu tescilli detayların uygulanmaması projenizi Türkiye Binaların Yangından Korunması Hakkında Yönetmelik esaslarına aykırı duruma düşürerek majör teknik uygunsuzluk oluşturur.
