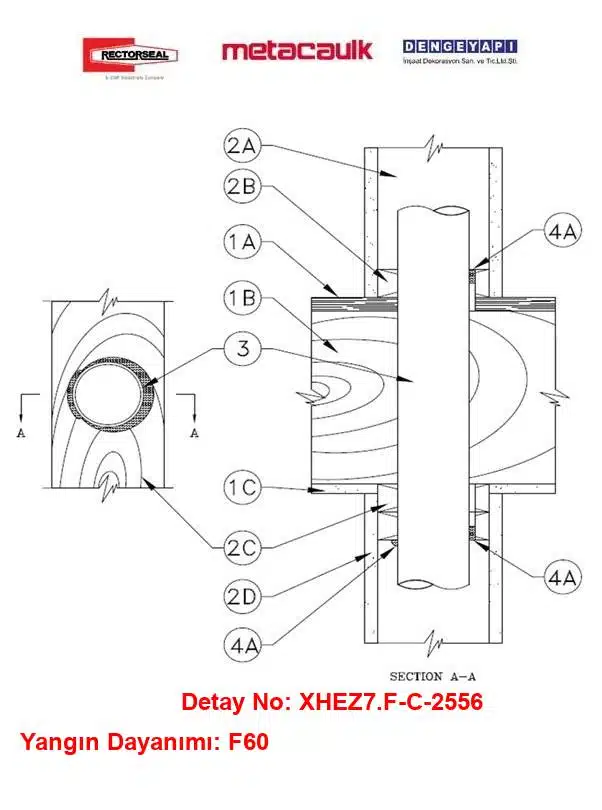

Ahşap Döşemeden Geçen 100 mm Elektrik Konduiti F60 MC1000 / MC350i Yangın Durdurucu Detayı F-C-2556

RectorSeal Metacaulk 1000 ve Metacaulk 350i, geçen tesisat boşluklarında güvenilir bir sızdırmazlık ve bütünlük sağlayan, İntumesan karakterli yangın durdurucu mastiklerdir. F-C-2556 detayında bu ürünler, ahşap döşemeden geçen 100 mm (4”) PVC elektrik borusu/ENT çevresinde en az 19 mm kalınlıkta uygulanarak F60 yangın dayanımı hedefini destekler. İntumesan yapı, yangın esnasında ısı ile hacimsel olarak genleşerek PVC gibi yanıcı malzeme çevresindeki Tesisat Deliği Boşluğu’nu kapatır; böylece alev ve sıcak gaz geçişini engeller.

Metacaulk MC1000/MC350i’nin en önemli avantajları arasında; betonarme yüzeylere yüksek aderans, kesintisiz uygulama ile elde edilen duman/alev bariyeri ve detaylı uygulama talimatlarıyla şantiyede tekrarlanabilir sonuçlar yer alır. Her iki ürün de PVC elektrik borusu/ENT, PVC, CPVC, ABS ve PEX gibi yanıcı boru uygulamalarında tercih edilir. F-C-2556 gibi betonarme döşeme detaylarında üst ve alt yüzde düz bitiş verilmesi, temas hattı boyunca sürekli bir mastik kordonunun çekilmesi ve boşluğun kesintisiz doldurulması, ürün performansının sahada güvence altına alınmasını sağlar.

Uygulama öncesinde yüzeylerin temiz, kuru ve tozsuz olması; kalıp yağları, gevşek parçacıklar ve yapışmayı engelleyebilecek kalıntıların giderilmesi gerekir. Ürün, üreticinin önerdiği yöntemle Tesisat Deliği Boşluğu içerisine yerleştirilir; 19 mm kalınlık kontrolü yapılır ve bitişler mastarın yardımıyla düzgünleştirilir. Boru ile döşeme arasındaki temas hattı, ek bir mastik kordonu ile güçlendirilerek sızdırmazlık sürekliliği sağlanır. Kürlenme süresi ve ortam koşulları (sıcaklık, bağıl nem) üretici teknik föyündeki sınırlar içinde tutulmalıdır.

RectorSeal Metacaulk 1000/350i’nin performansı, geçiş yapan tesisat ve yapı elemanı tipine göre bağımsız test detaylarında tanımlanmıştır. F-C-2556, ahşap döşemeden geçen 100 mm (4”) PVC elektrik borusu/ENT için referans bir kurulum sunar. Sistem, ASTM E814 ve UL 1479 standartlarına uygun şekilde değerlendirilmiş; UL (UnderWriters Lab.) Tarafından Test Edilmiştir ifadesiyle ilişkilendirilen bağımsız laboratuvar süreçlerine dayanır. Bu nedenle, projelerde ürün seçimi yapılırken, uygulanacak çap, malzeme ve döşeme/duvar tipinin ilgili test edilmiş detayla uyumlu olduğundan emin olmak esastır.

Sonuç olarak Metacaulk MC1000/MC350i, kolay uygulanabilirlik, İntumesan davranışla etkin boşluk kapatma ve betonarme yüzeylerde güvenilir aderans gibi özellikleriyle öne çıkar. F-C-2556 kapsamındaki 19 mm uygulama kalınlığı kuralına uyulduğunda, sistem F60 hedefini karşılayacak şekilde bütünlük sağlar. Bu yaklaşım, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik’te tariflenen, geçen tesisatlarda yangın bölmesinin eşdeğer dayanımla korunması gerekliliğine de pratik ve sahada kanıtlanmış bir çözüm sunar.

Bu Detay Neden Uygulanmalıdır?

• Ahşap Karkas Yapılarda 100 mm Elektrik Hatlarında Yangın Kompartımanı Bütünlüğü: Ahşap kafes kirişli döşemeler ve tesisat duvarları (chase wall), yangın anında alevlerin en hızlı ilerlediği yapı bileşenleridir. UL F-C-2556 detayı; 100 mm’ye (4 inç) varan rijit PVC elektrik konduitleri ve plastik borularda 1 saatlik (F=1 Hr) kompartıman yangın bariyeri sunar. 50 Pa pozitif basınç ve 204°C’de < 5,1 L/s/m² duman geçirimsizlik (L-Rating) performansıyla zehirli gazların katlar arasına yayılmasını kesin olarak engeller.

• Mekanik Kelepçesiz ve Taşyünsüz Pratik Uygulama: Dar şaft duvarlarında ve ahşap karkas boşluklarında harici yangın kelepçesi montajı veya taşyünü tıkama işçilikleri son derece zordur. Sistem; harici kelepçe veya dolgu fitili gerektirmeden, yalnızca üst ve alt ahşap hatıllara 19 mm derinlikte uygulanan RectorSeal Metacaulk 1000 veya RectorSeal Metacaulk 350i intümesan mastikleri ile yangın anında genleşerek eriyen konduiti kilitler. 0 mm noktasal temas toleransı sayesinde ahşap karkas imalat kaçıklıklarını 13 mm taç mastik kordonu ile çözer.

• Geniş Tesisat Akreditasyonu ve İdare Onayı: Detay; RNC elektrik boruları, ENT tesisatları, PVC, ABS, PEX ve Blazemaster/AquaRise/FlowGuard CPVC boruları doğrudan kapsar. L500 serisi tavan-döşeme karkaslarında yapı denetim kuruluşları, mimari müşavirler ve itfaiye mercileri tarafından ek bir mühendislik değerlendirmesine (EJ) gerek kalmaksızın şantiyede doğrudan onaylanır.

Uygulanmamasının Sonuçları Ne Olur?

• Ahşap Kiriş Boşluklarında Gizli Yangın ve Hızlı Yapısal Çökme: 100 mm’lik PVC konduitlerin ahşap tavan-döşeme geçişinde yangın anında erimesi, 127 mm’lik dikey bir yangın bacası meydana getirir. Akredite yangın durdurucu mastik uygulanmadığı takdirde alevler doğrudan ahşap kafes kiriş boşluklarına dolar. Bu hacimdeki oksijen ve ahşap taşıyıcılar hızla tutuşarak binanın taşıyıcı karkasının dakikalar içinde çökmesine sebep olur.

• 50 Pa Basınç Altında Yoğun Zehirli Gaz Boşalması: 50 Pa pozitif diferansiyel basınç altında, yalıtımsız açıklıklardan çekilen PVC yanma gazları ve korozif hidroklorik asit dumanı, tesisat şaft duvarlarından üst kat yaşam hacimlerine dolarak hayati risk oluşturur.

• Mevzuat İhlali ve Ağır Cezai Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince ahşap ve hafif çelik döşemeleri delen tüm elektrik konduitleri ve boruların yapı bileşeninin yangın mukavemetine denk sistemlerle yalıtılması mecburidir. Standart dışı poliüretan köpük dolguları iskan ruhsatı ve itfaiye onaylarının reddine, yangın sigorta teminatlarının iptaline ve yüklenici aleyhine ağır hukuki/cezai davalara yol açar.
