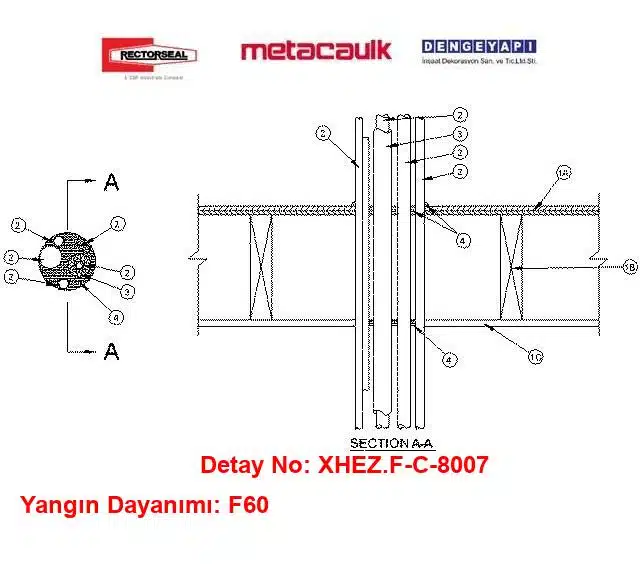

Ahşap Döşemeden Geçen İzoleli 1-1/4 inç Elektrik Konduiti F60 MC150+ Yangın Durdurucu Detayı F-C-8007
Ahşap döşeme–alçıpan tavan birleşiminde demet halinde geçen boru, boru kanalı ve kablolar için F60 yangın durdurucu sistem. Tesisat deliği RECTORSEAL Metacaulk MC150+ yangın durdurucu mastikle kapatılır.
Detay Bilgileri
Sistem Hakkında
F-C-8007 yangın durdurucu detayı, ahşap döşemeden geçen izoleli 1-1/4” (25 mm) Elektrik Metal Borusu (EMT) ve kablo demetlerinin çevresinde güvenli bir sızdırmazlık sağlayarak yangının katlar arasında yayılmasını engellemeyi amaçlar. Sistem, RectorSeal markasının Metacaulk MC 150+ Yangın Durdurucu Mastik ürünü ile tesisat deliğinin etrafında bütüncül bir bariyer oluşturur ve duman ile alev geçişine karşı F60 performans hedefini destekler. Bu detay, konut, otel ve yurt gibi çok katlı yapılarda tesisat şaftları ve teknik hacimlerden geçen elektrik ve zayıf akım hatlarının döşeme geçişlerinde yaygın olarak kullanılır.
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Testler; geçiş yapan tesisat, tesisat deliği boşluğu ve yangın durdurucu malzeme kombinasyonunun yangın esnasındaki davranışını doğrular. F-C-8007, üreticinin test edilmiş detayında tanımlandığı şekilde uygulandığında, yangın sırasında alev, sıcak gaz ve dumanın tesisat etrafındaki mikro açıklıklardan yukarı veya aşağı kata geçmesini sınırlar. Böylece hem can güvenliğine hem de yapı bileşenlerinin korunmasına katkı sağlar.
Metacaulk MC 150+ Yangın Durdurucu Mastik bu detayda 19 mm kalınlıkta uygulanır. Mastik, tesisat ve döşeme yüzeyine iyi yapışacak şekilde sürekli bir hat halinde boşluk içerisine yerleştirilmelidir. Yüzeylerin temiz ve kuru olması, yağ, toz ve gevşek parçacıklardan arındırılması uygulama kalitesini doğrudan etkiler. İzolasyonlu EMT borularda, izolasyon kaplamasının mastiğin sürekliliğini engellemeyecek biçimde düzenlenmesi; kablo demetlerinde ise kablolar arasında kalabilecek gizli kanalların mastiğin dikkatli tatbikiyle kapatılması gerekir.
Sistem tanımında, üreticinin test edilmiş detayına bağlı olarak en fazla 3-1/2” (100 mm) çapa kadar boru veya kablo demeti geçişine izin verildiği belirtilir. Bu üst sınır, aynı açıklıktan geçen tesisatların toplam düzenine ve boşluk geometrisine göre değerlendirilmelidir. Proje mühendisleri, delik planlamasını ve geçiş yoğunluğunu, yangın durdurucu malzemenin 19 mm kalınlıkta kesintisiz uygulanmasına olanak verecek biçimde tasarlamalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik uyarınca, yangın bölücü ahşap döşemelerden geçen tüm tesisatların onaylı ve test edilmiş yangın durdurucu sistemlerle kapatılması zorunludur. F-C-8007, bu gerekliliği karşılamada pratik ve güvenilir bir çözümdür. Ancak, her şantiye koşulu farklıdır; bu nedenle montaj sırasında üreticinin test edilmiş detayındaki talimatlar birebir takip edilmeli, ürün veri sayfaları ve uygulama kılavuzları esas alınmalı, uygulama sonrası görünür işaretleme ve kayıt tutma prosedürleri uygulanmalıdır. Düzenli periyodik kontroller, bakım-onarım süreçlerinde oluşabilecek boşlukların hızla giderilmesini sağlar ve uzun dönem performansın sürekliliğini teminat altına alır.
Sonuç olarak, F-C-8007 detayı; doğru planlama, uygun delik yönetimi ve kontrollü uygulama ile betonarme döşemelerde izoleli 1-1/4” (25 mm) EMT ve kablo geçişleri için yüksek güvenlikli bir pasif yangın koruma çözümü sunar. UL testli performans arka planı, sahadaki kalite güvencesi uygulamalarıyla birleştiğinde, projelerde hedeflenen F60 dayanımının güvenle sağlanmasına yardımcı olur.
Kullanılan Ürün ve Uygulama
Bu detayda kullanılan ürün Metacaulk MC 150+ Yangın Durdurucu Mastik’tir. MC 150+, RectorSeal tarafından geliştirilen ve ahşap döşeme ile duvar gibi yangın bölücü elemanlardan geçen tesisat çevrelerinde yangın ve duman sızdırmazlığını sağlamak üzere tasarlanmış bir yangın durdurucu mastiktir. F-C-8007 kapsamında, betonarme döşemeden geçen izoleli 1-1/4” (25 mm) Elektrik Metal Borusu (EMT) ve kablo demeti geçişlerinde, tesisat deliği çevresine 19 mm kalınlıkta uygulanarak F60 performans hedefini destekler. Mastik, düzgün yüzey hazırlığı ile birlikte kullanıldığında arayüzlerde süreklilik oluşturur ve boşlukların mikro ölçekli kaçaklarına kadar etkili bir bariyer sağlar.
Metacaulk MC 150+’ın tercih edilme nedeni, üreticisinin test edilmiş detaylarındaki tutarlı performansıdır. Bu ürün, ASTM E814 ve UL 1479 standartlarına göre UL tarafından test edilmiş sistemlerde yer alır; dolayısıyla proje ekiplerinin aradığı izlenebilirlik ve uygunluk dokümantasyonuna imkan tanır. Ürün, ahşap yüzeylere, metal tesisatlara (örneğin EMT), kablo kılıflarına ve yaygın yapı malzemelerine iyi yapışacak şekilde formüle edilmiştir. Doğru tatbik koşullarında, mastiğin 19 mm kalınlıkta kesintisiz uygulanması, kenar birleşimlerinde fillet oluşturulması ve boşluk boyunca homojen yoğunluk sağlanması beklenen yangın performansının anahtar unsurlarıdır.
MC 150+ ile çalışırken yüzey hazırlığı kritik önemdedir: Betonarme döşeme ve tesisat yüzeyleri yağ, toz ve gevşek parçalardan arındırılmalı; nem ve yoğuşma riskleri minimize edilmelidir. İzoleli borularda, kaplama boyunca oluşabilecek kapiler kanalların mastik ile kapatılması; kablo demetlerinde ise kablolar arası mikro güzergâhların dikkatli dolgu ile sızdırmaz hale getirilmesi gerekir. Mastik, üretici tavsiyelerine uygun sıcaklık ve kür koşullarında uygulanmalı; kürlenme süreci boyunca mekanik zorlanmalara maruz bırakılmamalıdır. Proje şartnamelerinde talep edilebilen FM onay koşulları ve ilgili saha denetimleri, ürünün uygulama kalitesiyle birlikte ele alınmalıdır.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik, yangın bölücü elemanlardan geçen tesisatların test edilmiş sistemlerle kapatılmasını zorunlu kıldığı için, MC 150+ gibi üretici tarafından belgelenmiş bir yangın durdurucu mastik kullanmak proje uygunluğunu kolaylaştırır. Bu kapsamda F-C-8007 gibi detaylar; ürün adı, uygulama kalınlığı (19 mm), tesisat cinsi ve çapı gibi bilgilerle birlikte sahada kayıt altına alınmalı ve görülebilir bir şekilde etiketlenmelidir. Uygulama sonrası periyodik kontroller ve tadilat süreçlerinde hızlı müdahale, sistem bütünlüğünün korunması açısından önem taşır. Sonuç olarak, Metacaulk MC 150+; erişilebilir uygulama, çoklu yüzeye yapışma ve test geçmişi ile modern pasif yangın koruma uygulamalarında güvenilir ve verimli bir çözümdür.
Bu Detay Neden Uygulanmalıdır?
-
Ahşap Karkas Döşemelerde Çoklu Tesisat Geçişlerinde 1 Saat Yangın Bariyeri: Ahşap kirişli döşeme ve tavan karkasları yangın anında alevlerin en hızlı tırmandığı yapı elemanlarıdır. UL F-C-8007 sistemi; 32 mm çelik elektrik konduitleri, PVC/ENT plastik hatlar, elastomerik kauçuk izoleli borular ve zayıf akım kablolarının tek bir açıklıkta demetlendiği noktalarda 1 saatlik (F=1 Hr / FH=1 Hr) tam kompartıman yangın ve mekanik hortum çarpma dayanımı sağlar.
-
Karma Tesisat Demetleme ve Sıfır Boşluk Toleransı: Konut ve modüler ahşap projelerinde tavan arası ve şaft boşlukları dardır. Detay; elektrik konduiti, su borusu, PEX hattı ve termostat kablosunu harici metal kelepçe veya taşyünü tıkama gerektirmeden tek bir 89 mm demette toplar. 0 mm noktasal temas toleransı sayesinde imalat kaçıklıklarını 13 mm taç mastik kordonu ile sahada güvenle çözer.
-
Çift Taraflı Akrilik Mastik Mühürlemesi: Döşeme üst kotundan 19 mm, tavan alçıpanı altından 16 mm derinlikte uygulanan RectorSeal Metacaulk 150+, yangın anında duman ve sıcak gazların ahşap kiriş boşluklarına hücum etmesini çift yönlü olarak engeller.
-
Akredite Standart ve İdare Onayı: ANSI/UL 1479 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş resmi bir detaydır. L500 serisi ahşap döşemelerde mimari müşavirler, yapı denetim kuruluşları ve itfaiye mercileri tarafından ek bir mühendislik değerlendirmesine (EJ) gerek kalmaksızın doğrudan kabul edilir.
Uygulanmamasının Sonuçları Ne Olur?
-
Ahşap Kiriş Boşluklarında Baca Etkisi ve Ani Yapısal Çökme: Yalıtımsız açıklıktan geçen yanıcı ENT/PVC elektrik boruları ve kauçuk izolasyon yangında hızla tutuşarak erir. Oluşan boşluk, alevlerin ve yüksek ısının doğrudan taşıyıcı ahşap kirişlerin bulunduğu döşeme arasına hücum etmesine yol açar; ahşap karkas taşıyıcılar dakikalar içinde mukavemetini kaybederek döşemenin çökmesine sebep olur.
-
Yoğun Zehirli Gaz ve Asit Dumanı Yayılımı: Yalıtımsız tesisat geçişlerinden çekilen yanmış PVC dumanı, klor gazı ve karbonmonoksit, pozitif basınç etkisiyle tavan arasından üst kat odalarına ve kaçış koridorlarına sızarak can güvenliğini tehlikeye atar.
-
Mevzuat İhlali ve Ağır Hukuki Yaptırımlar: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri gereğince ahşap döşeme ve tavan kompartıman sınırlarını delen tüm mekanik-elektrik hatlarının yapı elemanının yangın sınıfına (en az F60) denk sistemlerle yalıtılması kanuni zorunluluktur. Standart dışı poliüretan köpük veya harç dolguları iskan ruhsatı ve itfaiye onaylarının durdurulmasına, binanın yangın sigortasının feshine ve yüklenici aleyhine ağır cezai davalara neden olur.
Detay İçeriği Ürünler & Alternatifleri
Ahşap Döşeme İzoleli 1-1/4 inç Elektrik Konduiti Yangın Durdurucu — Teknik Bileşenler
1) Döşeme Yapısı
Yangın dayanımlı ahşap döşeme–tavan birleşimi, üreticisinin test edilmiş detayındaki tariflenen şekilde ve aşağıda özetlendiği gibi oluşturulacaktır.
1A) Döşeme Sistemi
Alt döşeme lambiri veya kontrplak; son kaplama lambiri, kontrplak veya üreticisinin test edilmiş detayında tariflenen Şap Karışımı olabilir. Tesisat Deliği maksimum çapı 114 mm (4-1/2”).
1B) Ahşap Kirişler
Anma 250 mm (10”) veya daha derin ahşap, çelik veya ahşap-çelik birleşik kiriş/truss/Strüktürel Ahşap Eleman kullanılacaktır. Gerekli yerlerde payandalar konulacak ve kiriş uçları yangına karşı durdurulacaktır.
1C) Alçıpan
Anma 16 mm (5/8”) kalınlıkta, üreticisinin test edilmiş detayındaki tariflenen şekilde uygulanacaktır. Açıklık çapı, demetlenmiş Geçiş Yapan Tesisatların çapından en fazla 25 mm (1”) büyük olacaktır.
2) Geçiş Yapan Tesisatlar
Açıklık içine maksimum 89 mm (3-1/2”) çapında boru, boru kanalı, tüp ve/veya kablo demeti yerleştirilecektir. Kontrplak alt döşemede demet, açıklık içinde konsantrik veya eksantrik konumlandırılabilir; Tesisat Deliği Boşluğu minimum 0 mm (noktasal temas) ila maksimum 25 mm (1”) olacaktır. Alçıpan tavanda demet, açıklık içinde konsantrik veya eksantrik yerleştirilebilir. Geçiş yapan tesisatlar döşeme montajının her iki tarafında rijit olarak desteklenecektir. Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL (UnderWriters Lab.) tarafından test edilmiştir.
2A) Metal Tesisatlar
Aynı açıklıkta en fazla iki adet izolasyonlu ve iki adet izolasyonsuz metal boru/boru kanalı/tüp bulunabilir. Uygun tip ve ölçüler:
- Çelik Boru: 32 mm (1-1/4”) anma çapına kadar, Schedule 10 veya daha ağır.
- Dökme Demir Boru: 32 mm (1-1/4”) anma çapına kadar, dökme veya sfero döküm demir.
- Elektrik Metal Borusu (EMT) / Çelik Boru Kanalı: 32 mm (1-1/4”) anma çapına kadar.
- Bakır Boru (Tüp): 19 mm (3/4”) anma çapına kadar, Tip L veya daha ağır.
- Bakır Boru: 19 mm (3/4”) anma çapına kadar, Regular veya daha ağır.
2B) Yanıcı Tesisatlar
Aynı açıklıkta en fazla iki adet yanıcı boru/boru kanalı/tüp bulunabilir. Uygun tip ve ölçüler:
- PVC Boru (Sch 40, dolu veya hücresel gövde): 32 mm (1-1/4”) çapa kadar; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
- CPVC Boru (SDR 13.5): 32 mm (1-1/4”) çapa kadar; kapalı (proses veya besleme) sistemlerde.
- Rijit Yanıcı Boru Kanalı (PVC, Sch 40): 32 mm (1-1/4”) çapa kadar.
- PEX Tüp (SDR 9): 25 mm (1”) çapa kadar; kapalı (proses veya besleme) ya da havalıklı (drenaj, atık veya havalık) sistemlerde.
- Elektrik Amaçlı Yanıcı Tüp (ENT, koruge PVC): 32 mm (1-1/4”) çapa kadar; bir açıklıkta en fazla bir adet ENT bulunabilir ve ENT etrafında minimum 13 mm (1/2”) boşluk bırakılacaktır.
2C) Kablolar
Aynı açıklıkta en fazla iki adet bakır iletkenli kablo bulunabilir:
- Telefon kablosu: Azami 25 çift, iletken kesiti yaklaşık 0,2 mm² (24 AWG), PVC izole ve kılıflı.
- Termostat kablosu: Azami 4 damarlı, iletken kesiti yaklaşık 0,8 mm² (18 AWG), PVC izole ve kılıflı.
3) Boru İzolasyonu — Plastik
Anma 25 mm (1”) kalınlığında akrilonitril bütadien/polivinil klorür (AB/PVC) esaslı esnek köpük boru izolasyonu. En fazla iki adet metal boru veya tüp (Madde 2A) üzerinde kullanılacaktır.
4) Yangın Durdurucu Malzeme — Mastik
Boşluk içerisine, alt döşeme üst yüzeyiyle sıfır olacak şekilde minimum 19 mm kalınlıkta yangın durdurucu mastik uygulanacaktır. Ayrıca, alçıpan tavanla sıfır olacak şekilde boşluğa minimum 16 mm kalınlıkta mastik uygulanacaktır. Mastik, mümkün olan en üst düzeyde geçiş yapan tesisatlar arasındaki boşluklara bastırılarak doldurulacaktır. Üst yüzeyde, penetrant/kontrplak arayüzünde noktasal temas bölgesine minimum 13 mm çapında mastik fitil çekilecektir. Ürün: RECTORSEAL — Metacaulk MC 150+ Yangın Durdurucu Mastik.
Detay Açıklaması
F-C-8007 yangın durdurucu sistemi, konut, otel ve yurt gibi çok katlı yapılar için idealdir. Bu sistem, ahşap döşeme ve alçıpan tavan birleşimlerinde kullanılan RECTORSEAL Metacaulk MC 150+ Yangın Durdurucu Mastik ile tesisat deliklerinin etrafında güvenli bir sızdırmazlık sağlar. Sistem, geçiş yapan tesisatlar için maksimum 89 mm (3-1/2”) çapında boru ve kablo demeti geçişine izin verirken, boşluk içindeki sızdırmazlık, yangın anında yangının yayılmasını ve malzeme kaybını önler. Yangın durdurucu sistemlerin kullanımı, Türkiye Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine uygunluk açısından büyük önem taşımaktadır.
Yangın durdurucu sistemlerin uygulanmaması, yangın anında meydana gelebilecek yangın yayılmasına ve ciddi can ve mal kaybına yol açabilir. Bu nedenle, F-C-8007 sisteminin uygulanması, binaların yangın güvenliğini artırmakta ve olası yangın durumlarında can güvenliğini sağlamaktadır. Uygulamada dikkat edilmesi gereken unsurlar arasında, sistemin montajı sırasında üreticinin test edilmiş detaylarına uygun hareket edilmesi gerekmektedir. Bu sistem, test edilmiş ve sertifikalandırılmış bir sistem olarak güvenilir bir çözüm sunmaktadır.
Ahşap Karkas Döşeme ve Tavan Geçişlerinde Elektrik Konduiti Yangın Güvenliği: UL F-C-8007 Çözümleri
Prefabrik yapılar, modüler binalar, çok katlı modern ahşap konutlar ve lüks villalarda katlar arası elektrik dağıtımı, zayıf akım hatları ve sıhhi tesisat boruları, 32 mm (1-1/4 inç) çelik konduitler, PVC/ENT borular ve izoleli bakır hatlar üzerinden yürütülür. Ahşap kirişli döşeme ve tavan tertibatlarından geçen bu karma tesisat grupları, yangın esnasında alevlerin tavan arası ahşap taşıyıcı kafeslere ulaşması için dikey bir yangın bacası oluşturma riski taşır. Ahşap karkas yapılarda düşey kompartıman sınırlarını korumak; dar şaft aralıklarında metal kelepçe veya taşyünü gerektirmeden doğrudan ahşap ve alçıpan arakesitinde çift taraflı sızdırmazlık kuran akredite yangın durdurucu mastik detaylarını zorunlu kılar.
Denge Yapı güvencesiyle sunulan RectorSeal UL F-C-8007 sistem detayı, L500 serisi ahşap döşeme-tavan tertibatlarından geçen 32 mm elektrik konduitleri, izoleli borular ve kablo demetlerinde 1 saate kadar tam yangın ve duman güvenliği (F=1 Hr / FH=1 Hr) sağlar. Döşeme üst yüzeyine 19 mm, tavan alçıpanı altına 16 mm derinlikte uygulanan RectorSeal Metacaulk 150+ yangın durdurucu mastik katmanı, demet içi tüm kablo ve boru aralıklarına nüfuz ederek duman ve sıcak gaz geçişini mühürler. 0 mm noktasal temas toleransı sayesinde sahada imalat kaçıklıklarını kolayca tolere eden ve akredite test raporuyla denetim süreçlerini hızlandıran bu UL sertifikalı çözüm, ahşap karkas projelerinizde eksiksiz bir yangın güvenliği standardı tesis eder.
Sık Sorulan Sorular
F-C-8007 hangi boru cins ve çaplarında geçerlidir?
Bu detay, izoleli 1-1/4” (25 mm) Elektrik Metal Borusu (EMT) için tasarlanır. Ayrıca sistem tanımı, üreticinin test edilmiş detayına bağlı olarak en fazla 3-1/2” (100 mm) çapa kadar boru veya kablo demeti geçişlerine izin verildiğini belirtir. Nihai uygunluk için üretici detayı ve şantiye koşulları birlikte değerlendirilmelidir.
Bu detayda kaç mm Metacaulk MC 150+ uygulanmalıdır?
Bu detayda Metacaulk MC 150+ Yangın Durdurucu Mastik kalınlığı 19 mm olarak uygulanmalıdır. Mastik, tesisat delliği boşluğunu sürekli ve kesintisiz şekilde dolduracak, yapı elemanlarına ve geçen tesisata iyi yapışacak biçimde tatbik edilmelidir. Uygulama öncesi yüzeyler temiz ve kuru olmalıdır.
F60 dayanımı için hangi koşullar sağlanmalıdır?
F60 için; üreticinin test edilmiş detayına uygunluk, tesisat delliğinin doğru boyutlandırılması, Metacaulk MC 150+ mastiğinin 19 mm kalınlık ve süreklilikte uygulanması, yüzeylerin temiz-kuru olması ve izoleli EMT borunun etrafına boşluksuz dolgu sağlanması gerekir. Tüm montaj adımları test sonucunu belirler.
Bu detay hangi yapı elemanında kullanılabilir?
F-C-8007, betonarme döşemeden geçen izoleli 1-1/4” (25 mm) Elektrik Metal Borusu (EMT) ve kablo demetleri için uygundur. Çok katlı konut, otel ve yurt gibi projelerde döşeme geçişlerinde kullanılarak yangının katlar arası yayılmasını sınırlar ve duman sızdırmazlığına katkı sağlar.
Bu sistem hangi standartlara göre test edilmiştir?
Bu sistem ASTM E814 ve UL 1479 standartlarına uygun olarak UL tarafından test edilmiştir. Testler, geçiş yapan tesisatların etrafındaki boşluk sızdırmazlığının yangın esnasında bütünlüğünü değerlendirir. Proje tasarımında ilgili test detayı ve montaj koşulları birebir takip edilmelidir.
Türkiye Binaların Yangından Korunması Hakkında Yönetmelik açısından uygun mudur?
Yönetmelik, döşeme ve duvar gibi yangın bölücü elemanlardan geçen tüm tesisatların test edilmiş yangın durdurucu sistemlerle sızdırmazlık altına alınmasını şart koşar. F-C-8007, uygun tasarım ve doğru montaj koşullarıyla bu gerekliliği karşılamaya yönelik güvenilir bir çözümdür. Proje özelinde denetim ve belgelendirme yapılmalıdır.
F-C-8007 kodu ne anlama geliyor?
F-C-8007, bu detayın UL (Underwriters Laboratories) sistem numarasıdır. Kodun baş harfleri detayın hangi yapı elemanı ve hangi geçiş tipi için sınıflandırıldığını, rakam grubu ise o aile içindeki belirli test edilmiş sistemi gösterir. Bu detay şu kapsamda sınıflandırılmıştır — yapı elemanı: Ahşap Kont. Döşeme · geçiş tipi: Grup, Kombine Geçişler. Aynı ön eke sahip diğer sistemleri katalog sayfalarındaki filtrelerden listeleyebilirsiniz.
