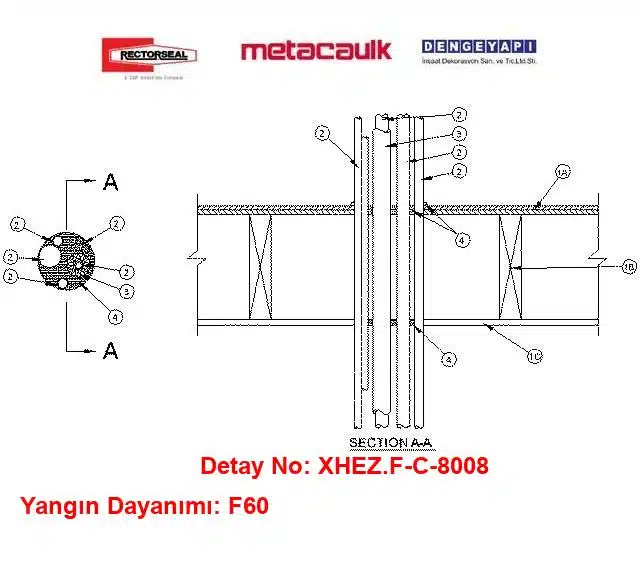

Ahşap Döşemeden Geçen İzoleli 1-1/4 inç boru F60 MC 150+ Yangın Durdurucu Detayı F-C-8008

Bu detayda kullanılan ürün seti, RectorSeal markasının Metacaulk serisine ait BF 150+, FS900 ve MC150+ bileşenlerinden oluşur. F-C-8008 Yangın Durdurucu Sistemi, İzolasyonlu Elektrik Metal Borusu (EMT) 1-1/4 inç (25 mm) gibi geçiş yapan tesisatlarda Boşluğun güvenli şekilde kapatılmasını hedefler. Sistemin çekirdeğini oluşturan FS900 Yangın Durdurucu Mastik, yüzeye bakan tarafta minimum 19 mm kalınlıkta sürekli bir conta meydana getirerek yangın sırasında alev, sıcak gaz ve dumanın geçişini engeller. BF 150+ ve MC Yangın Durdurucu Sargı (MC150+) ise, uygun durumlarda intumesan bariyer etkisi ve ek çevresel sızdırmazlık sağlayarak performansı destekler.

RectorSeal Metacaulk çözümleri, yangın sırasında genleşerek Boşluğu kapatan intumesan karakteriyle bilinir. Bu özellik, metal konduit ve izolasyon kombinasyonlarında oluşabilecek hareketleri tolere ederken, kritik noktalarda bütünlük ve sızdırmazlık sağlar. FS900, düzgün yüzeye uygulandığında yüksek yapışma gücü ve sürekliliği ile dikkat çeker; üretici talimatlarına uygun kürlenme sonrası elastik yapısıyla servis şartlarında dilatasyon ve titreşim etkilerine karşı dayanım sergiler. MC150+ sargı, gerektiğinde tesisat çevresinde katmanlı bir bariyer oluşturup ısıl etkiye karşı hacimsel genleşme ile ek tıkaç etkisi yaratır. BF 150+ ise sistemin tamamlayıcı bileşeni olarak mastik ve sargı uygulamasının sürekliliğini ve kenar bitişlerini destekler.

Bu ürün kombinasyonu, ASTM E814 ve UL 1479 standartlarına uygun olarak test edilmiş olup, UL (UnderWriters Lab.) Tarafından Test Edilmiştir. Ayrıca, proje metninde belirtildiği üzere, FM (Factory Mutual) onaylı malzemeler kullanılarak güvenilirlik seviyesi artırılmıştır. Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kapsamında, tesisat geçişlerinde yangın dayanımı ve bütünlüğün korunması şarttır; bu nedenle ürünlerin üretici talimatlarına uygun kalınlık ve yerleşimle, arka dolgu malzemesi üzerinde sürekli ve boşluksuz bir şekilde uygulanması gerekir.

Uygulama önerileri arasında; yüzeylerin temiz, kuru ve tozsuz hazırlanması; Boşluk içerisine uygun yoğunlukta arka dolgu yerleştirilmesi; FS900’ün en az 19 mm kalınlıkta, genişlik boyunca kesintisiz uygulanması ve gerekli görülen yerlerde MC Yangın Durdurucu Sargı (MC150+) ile çevresel bariyerin güçlendirilmesi bulunur. Tesisatın döşemeye yakın noktada uygun taşıyıcılarla sabitlenmesi, ısıl yük altında oluşabilecek hareketleri minimize eder. Bu yaklaşım, F60 yangın dayanımı hedefinin sahada da güvenle karşılanmasını sağlar. Sonuç olarak, RectorSeal Metacaulk BF 150+, FS900 ve MC150+ bileşenlerinden oluşan bu sistem, modern yapılar için güvenilir, denetlenebilir ve yönetmelik uyumlu bir pasif yangın koruma çözümü sunar.

Bu Detay Neden Uygulanmalıdır?

• Ahşap Karkas Döşemelerde Çoklu Tesisat Demetlerinde 1 Saat Yangın Bariyeri: Ahşap kirişli döşeme-tavan sistemleri, dikey yangın geçişlerinde alevlerin en hızlı ilerlediği yapı elemanlarıdır. UL F-C-8008 detayı; 32 mm çelik elektrik konduitleri, PVC/ENT plastik hatlar, elastomerik kauçuk izoleli borular ve zayıf akım kablolarının tek bir açıklıkta toplandığı noktalarda 1 saatlik (F=1 Hr / FH=1 Hr) tam kompartıman yangın ve mekanik hortum çarpma dayanımı sağlar.

• Metal Kelepçesiz ve Taşyünsüz Pratik Demetleme: Dar asma tavan aralıklarında harici mekanik yangın kelepçesi montajı veya taşyünü tıkama işçilikleri son derece zordur. Detay; elektrik konduitlerini, su borularını ve sinyal kablolarını tek bir 89 mm demette toplar. 0 mm noktasal temas toleransı sayesinde ahşap karkas imalat kaçıklıklarını 13 mm taç mastik kordonu ile çözer.

• Çift Yönlü Akrilik Mastik Mühürlemesi: Döşeme üst kotundan 19 mm, tavan alçıpanı altından 16 mm derinlikte uygulanan RectorSeal Metacaulk 150+ (veya FS900+ / BF 150+), yangın anında duman ve sıcak gazların ahşap kiriş aralıklarına hücum etmesini çift yönlü olarak engeller.

• Geniş Ürün Seçeneği ve İdare Onayı: ANSI/UL 1479 ve CAN/ULC S115 standartlarına uygun olarak test edilmiş tescilli bir sistemdir. L500 serisi ahşap döşemelerde proje müşavirleri, yapı denetim firmaları ve itfaiye mercileri tarafından ek bir mühendislik değerlendirmesine (EJ) gerek kalmaksızın doğrudan kabul edilir.

Uygulanmamasının Sonuçları Ne Olur?

• Ahşap Kiriş Boşluklarında Baca Etkisi ve Taşıyıcı Karkas Çökmesi: Yalıtımsız açıklıktan geçen yanıcı PVC/ENT elektrik boruları ve elastomerik izolasyon yangın anında hızla tutuşarak erir. Oluşan açıklık, alevlerin ve kızgın gazların doğrudan ahşap taşıyıcı kirişlerin bulunduğu döşeme arasına hücum etmesine yol açar; ahşap karkas dakikalar içinde mukavemetini kaybederek döşemenin çökmesine neden olur.

• Yoğun Zehirli Gaz ve Asit Dumanı Yayılımı: Yalıtımsız tesisat geçişlerinden çekilen korozif PVC yanma dumanı, klor gazı ve karbonmonoksit, pozitif basınç etkisiyle tavan arasından üst kat odalarına ve kaçış yollarına dolarak can güvenliğini yok eder.

• Mevzuat İhlali ve Yasal Sorumluluk: “Türkiye Binaların Yangından Korunması Hakkında Yönetmelik” hükümleri uyarınca ahşap döşeme ve tavan kompartıman sınırlarını delen tüm mekanik-elektrik hatlarının yapı elemanının yangın mukavemetine (en az F60) denk sistemlerle yalıtılması mecburidir. Standart dışı poliüretan köpük veya harç dolguları iskan ruhsatı ve itfaiye onaylarının durdurulmasına, yangın sigorta teminatlarının iptaline ve yüklenici aleyhine ağır cezai davalara yol açar.

Pazarlama Makalesi

Ahşap Karkas Döşeme ve Tavan Geçişlerinde Elektrik Konduiti Yangın Güvenliği: UL F-C-8008 Çözümleri

Prefabrik yapılar, çok katlı modern ahşap binalar, lüks villalar ve modüler konutlarda katlar arası elektrik dağıtımı, zayıf akım sistemleri ve sıhhi tesisat hatları, 32 mm (1-1/4 inç) çelik elektrik konduitleri, PVC/ENT borular ve kauçuk izoleli bakır hatlar üzerinden sevk edilir. Ahşap kirişli döşeme ve tavan tertibatlarından geçen bu karma tesisat grupları, yangın esnasında alevlerin tavan arası ahşap taşıyıcı kafeslere ulaşması için dikey bir yangın bacası oluşturma riski taşır. Ahşap karkas yapılarda düşey kompartıman bütünlüğünü korumak; dar şaft aralıklarında metal kelepçe veya taşyünü gerektirmeden doğrudan ahşap ve alçıpan arakesitinde çift taraflı sızdırmazlık kuran akredite yangın durdurucu mastik detaylarını zorunlu kılar.

Denge Yapı güvencesiyle sunulan RectorSeal UL F-C-8008 sistem detayı, L500 serisi ahşap döşeme-tavan tertibatlarından geçen 32 mm elektrik konduitleri, izoleli borular ve kablo demetlerinde 1 saate kadar tam yangın ve duman güvenliği (F=1 Hr / FH=1 Hr) sağlar. Döşeme üst yüzeyine 19 mm, tavan alçıpanı altına 16 mm derinlikte uygulanan RectorSeal Metacaulk 150+ (veya FS900+ / BF 150+) yangın durdurucu mastik katmanı, demet içi tüm kablo ve konduit aralıklarına nüfuz ederek duman ve sıcak gaz geçişini mühürler. 0 mm noktasal temas toleransı sayesinde sahada imalat kaçıklıklarını kolayca tolere eden ve akredite test raporuyla denetim süreçlerini hızlandıran bu UL sertifikalı çözüm, ahşap karkas projelerinizde eksiksiz bir yangın güvenliği standardı tesis eder.
